Новодел от Фёдора - С64 Power Supply Unit

Источник: http://hermitlair.ucoz.com/blog/2023-08-09-1292

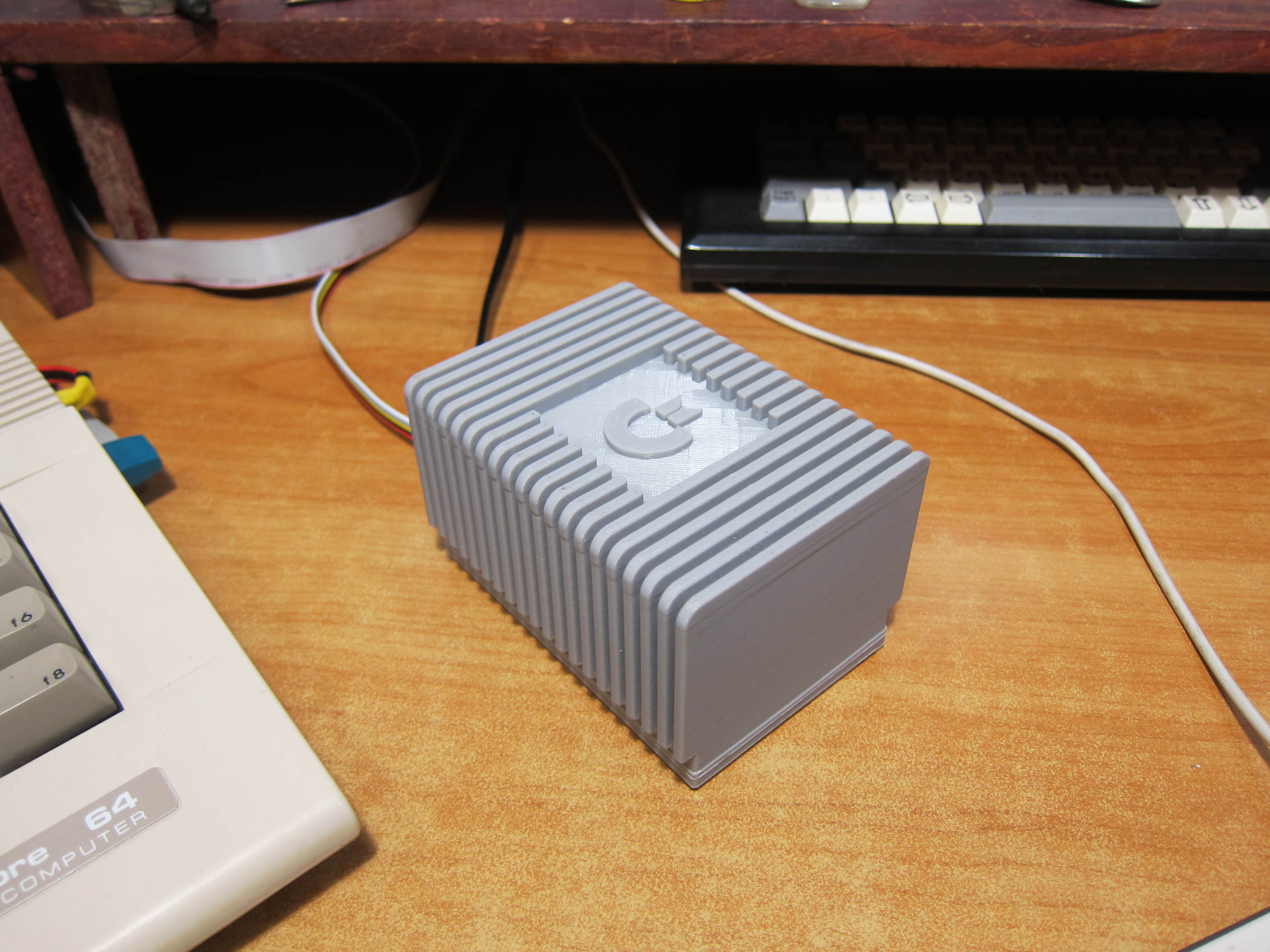

Начал у меня произвольно сбрасываться С64С, хотя если верить вольтметру, +5VDC колебался в пределах вольта. Но я понял, что пора менять старый чиненный блок питания на новый, пока не стало поздно.Единственным готовым вариантом под рукой отказался БП от дяди Фёдора.

Как вы уже правильно могли догадаться, если читали у меня ранее хотя бы пару записей, путь приобретения и сборки был долог и тернист, длился с 4 июля по 8 августа, 35 дней.

Я выбрал набор "спаяй и собери сам" за 3500+300 почта=3800р. Из-за логистических проблем заказ разбился сперва на две посылки, и потом ещё одна с заменой бракованного корпуса.

Набор деталей:

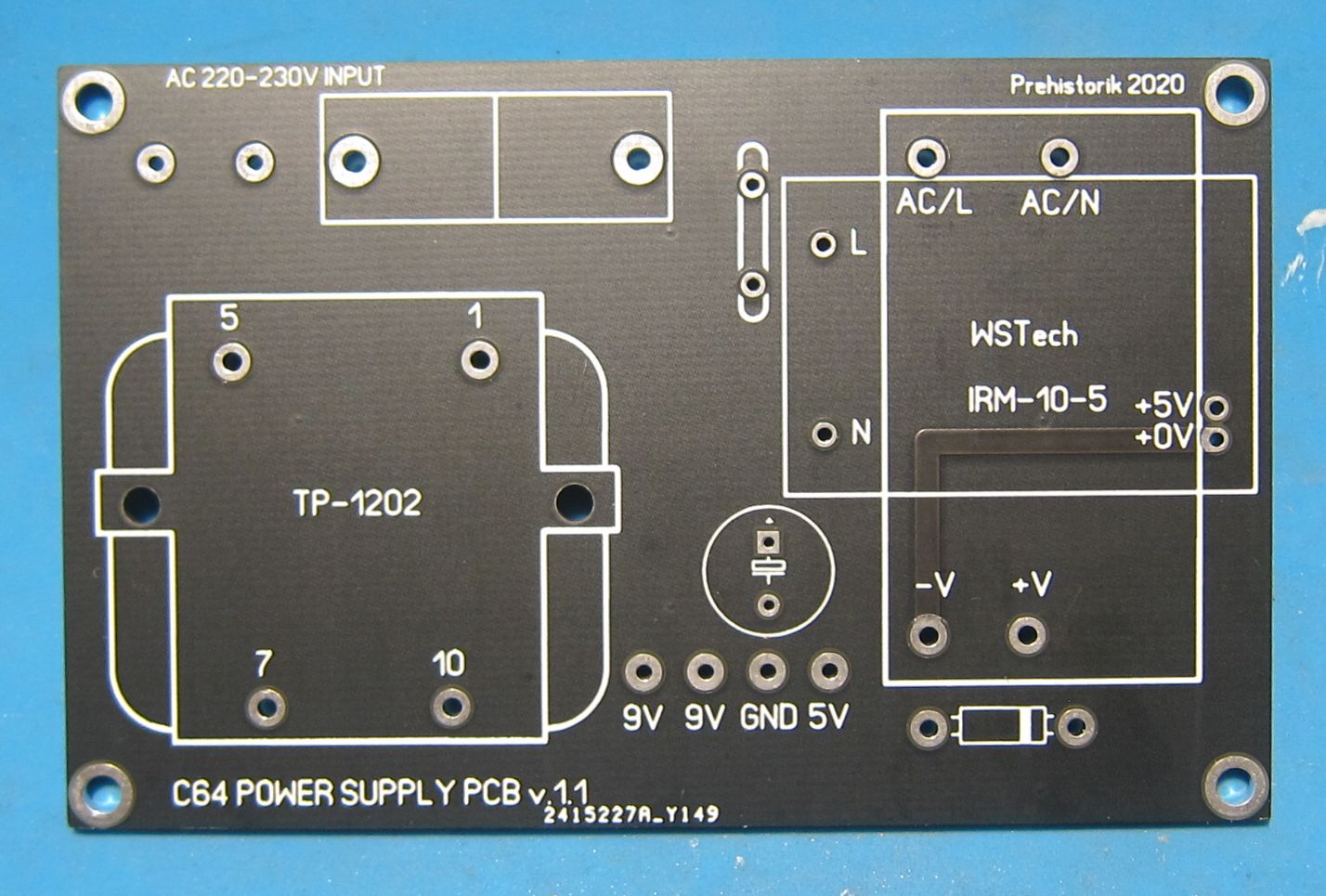

1. Печатная плата
2. ТП1202, Трансформатор, 9В, 1.2А
3. IRM-10-5 AC-DC Single output Encapsulated power supply; Input 85-264Vac; Output 5Vdc at 2.0A
4. SA5.0(A), Защитный диод, 500Вт, 5В, [DO-15]
5. Предохранитель 1.25A
6. FH-101C (KLS5-242), Держатель под предохранитель с крышкой- Не совсем такой, но похожий. А обещали другой, для монтажа на панель.
7. Пластинчатый конденсатор K275 (показал 892pF)
8. Электролитический конденсатор Jamicon 16v1800mF (показал 1920mF)
9. Разъём DIN7 в С64С, провод в 220 с вилкой и зачем-то разъёмом 8-кой на другом конце.

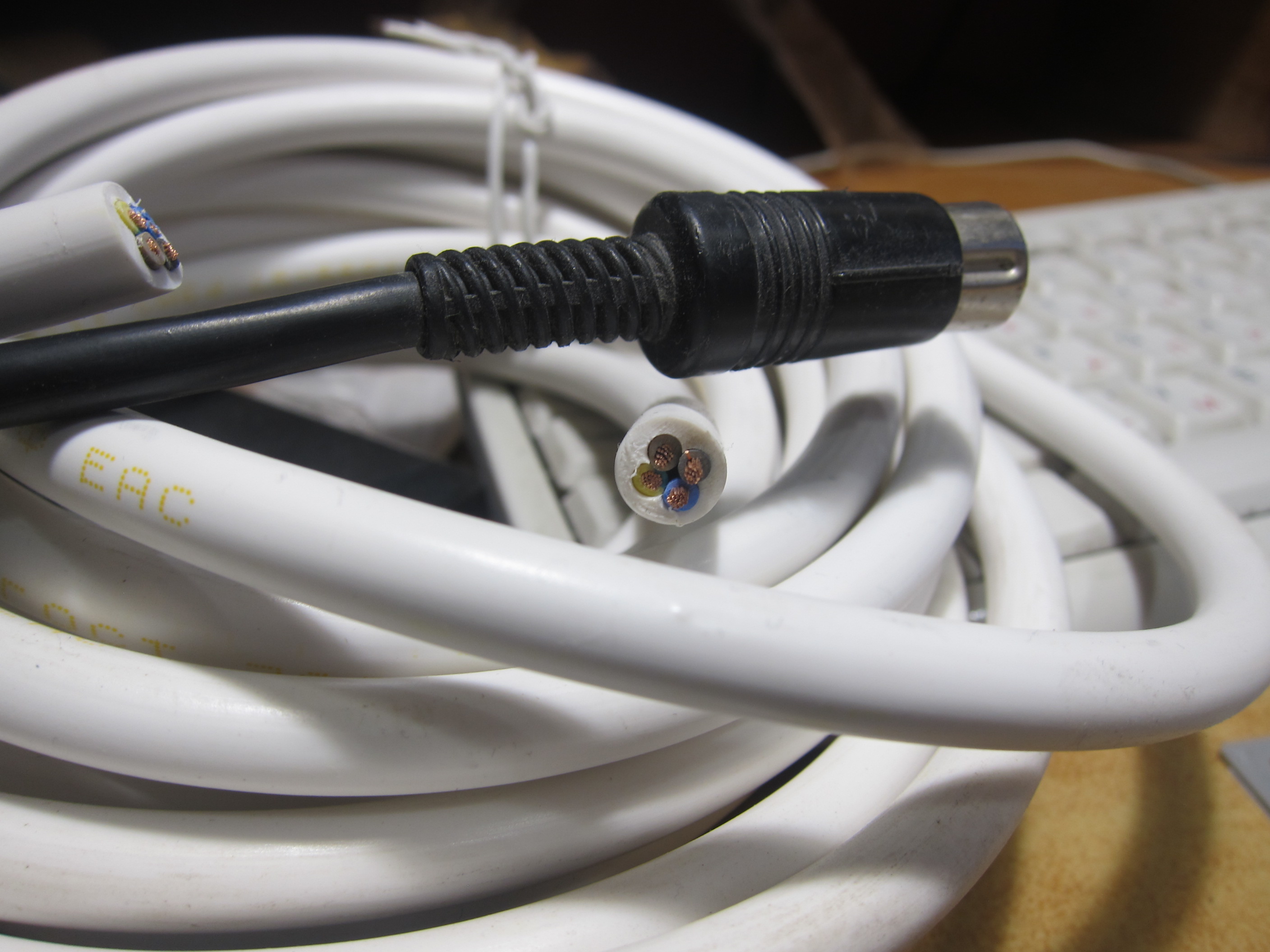

10. Провод от PSU к C64C - TDM ELECTRIC ПВС 4х1,5 ГОСТ (5м), белый (по ссылке 10м, 5 не нашёл)

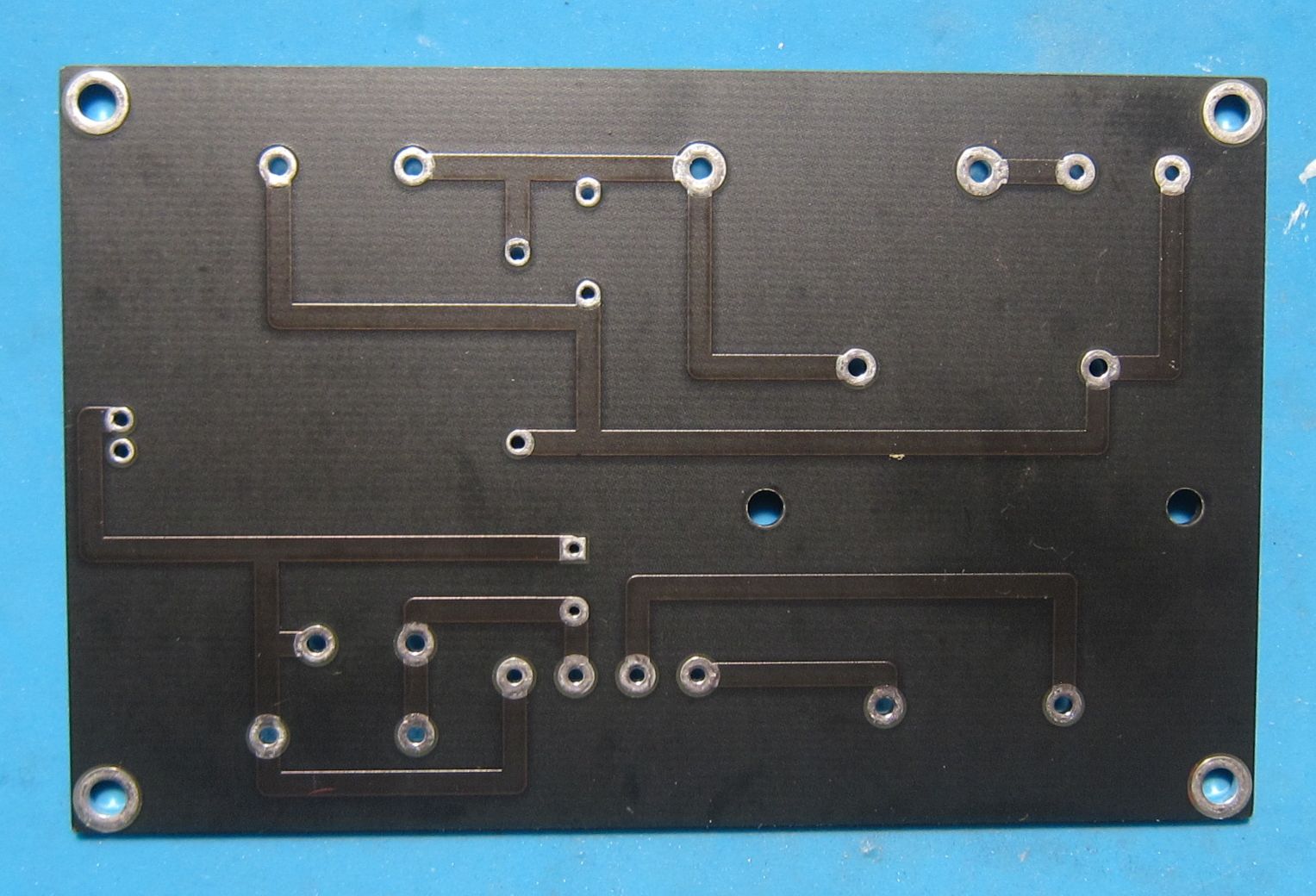

Лучше из этого - печатная плата, толстая и качественная. худшее - провод из пункта 10, сильно удивил выбор его: избыточное сечение, ОЧЕНЬ толстый, плохо гнётся, и на разъём не лезет. Его вообще опасно использовать, сломает корпус или разъём на С64С. Убрал его подальше, хороший выбор для силового питания 220VAC, но не 5VDC.

Что ещё вызвало у меня вопросы, это выбор трансформатора 9V. Не желая возиться с поиском подходящего, я и решил купить готовое решение, думая что там уже найден лучший вариант, но не тут-то было.

Конфигурация испытуемого комода - C64С+1451+sd2iec+KFF, без датассета.

PSU

Родной горбатый VAC без нагрузки - VAC под нагрузкой

10.43 - 10.22

Новодельный VAC без нагрузки - VAC под нагрузкой

11.57 - 11.76

11.87- 11.61

10 вместо 9 ещё куда не шло, но почти 12 вместо 9 я этого не понимаю. Хотя Фёдор сказал, что комоду это не страшно. Я не очень понял схему, пришлось поверить на слово, но я считаю, что если жрёт 9VAC, то и транс нужно подбирать соответствующий, чтобы не греть даром радиодетали.

Отдельно, чтобы никого не отпугнуть своими страхами, должен заметить, что мой Комод до сих пор не сгорел и ни разу не зависал. Но что-то сове как-то не по себе... Я люблю подолгу не выключать ретрокомпы, слушая музыку или проходя игры. Вот ZXEVO у меня работает 24/7 и вообще никогда не выключается. Могли бы и доработать вторичную обмотку транса до точных величин. Наверное попробую позже сделать это сам.

А теперь перейду к корпусу, вернее корпусам...

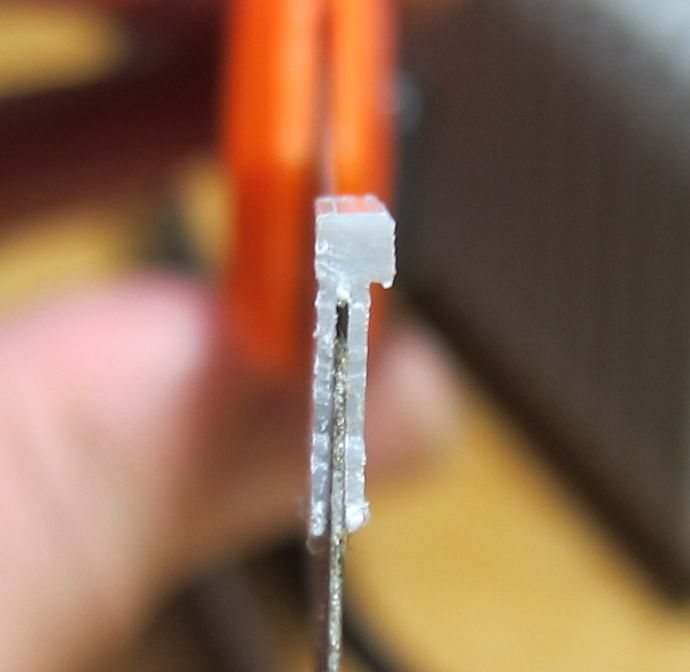

Корпусов всего я получил два. Всё сильно затянулось, пока отправят, пока дойдёт, вот в итого весь квест в месяц и вышел. Первый пришёл со сквозной трещиной в боку, потому, что почта России и стенки представляли собой две тончайшие мембраны с пустой между ними. Для наглядности на фото фрагмент стенки, выпиленный для вывода провода и одетый на лезвие канцелярского ножа. Что-то монтировать на такую стенку в принципе невозможно, она сразу лопнет. При прикосновении издаёт звук как натянутый барабан. Радуйтесь, вы такое уже не увидите, Фёдор сделал новый проект с толстыми стенками, о которых напишу ниже.

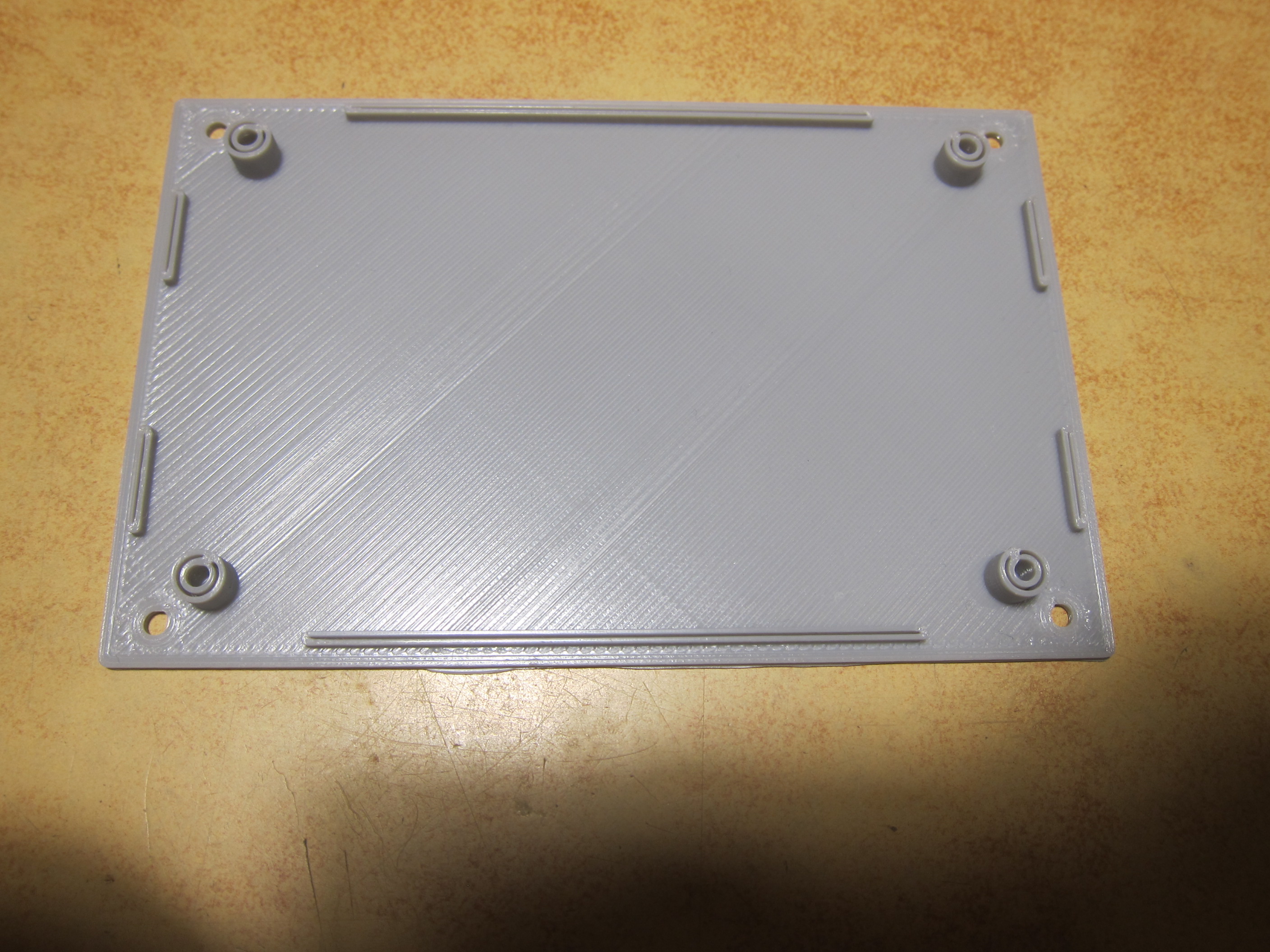

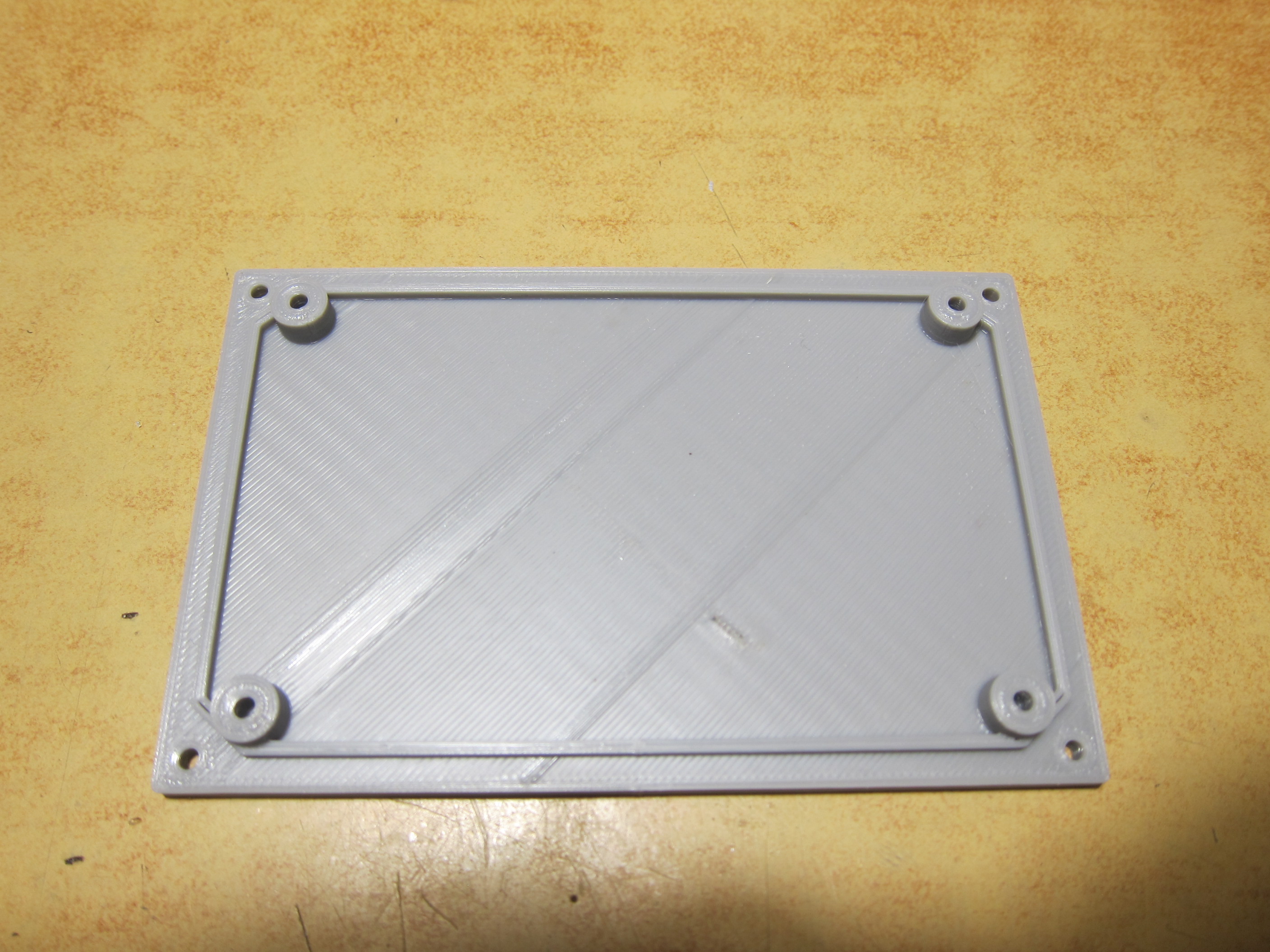

Пол для монтажа платы у первой версии очень тонкий, и его отверстия не совпадали с отверстиями на плате(!). По моей просьбе это было учтено в ver2. Сравнение на фото новый справа.

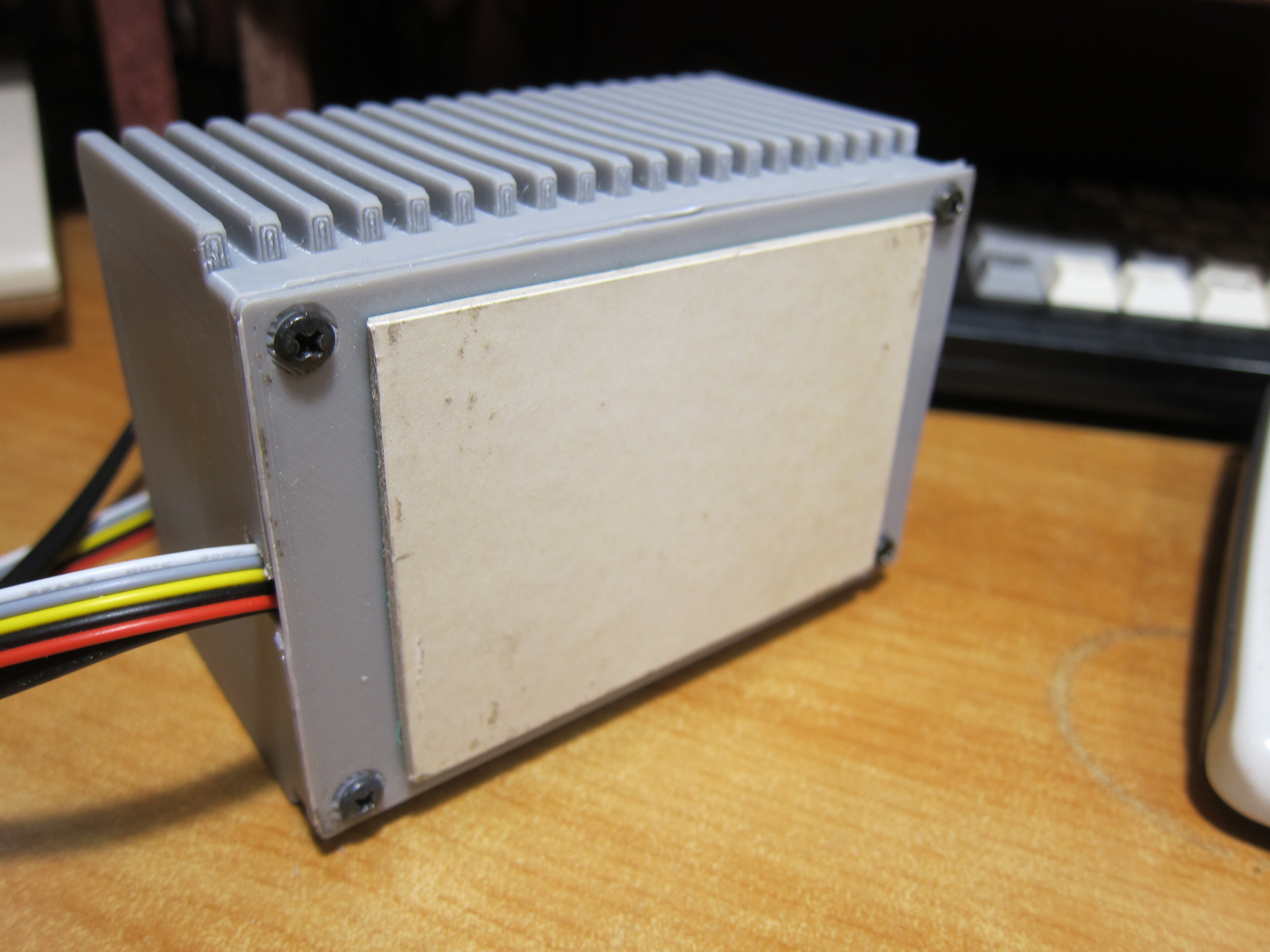

Винтов для сборки корпуса и платы в комплекте не было, пришлось искать 8 штук в своих закромах. Самоклеющихся ножек также не предусмотрено, поэтому я пока просто приклеил кусок толстого картона на двухстороннем скотче, чтобы БП не царапал винтами стол.

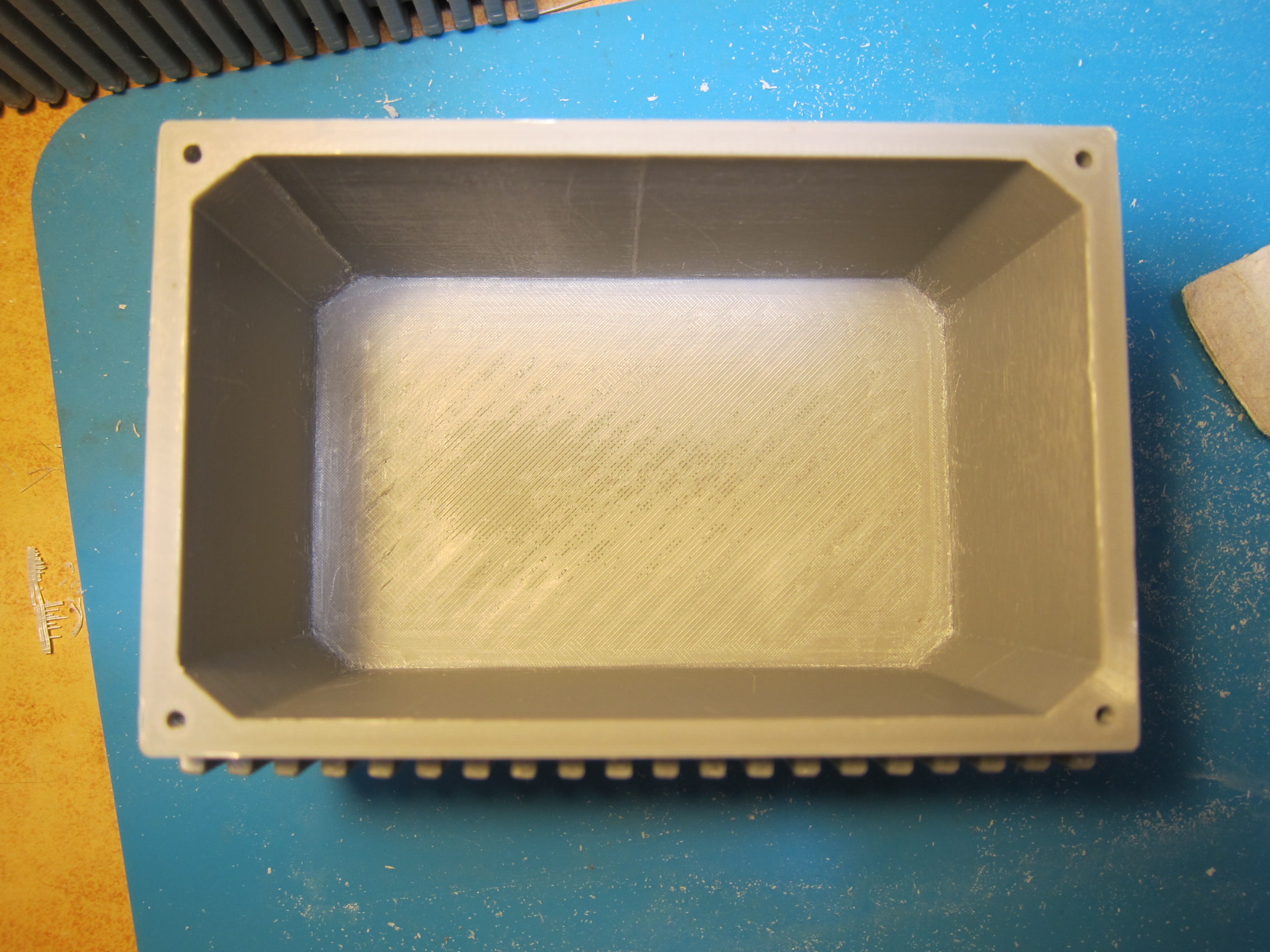

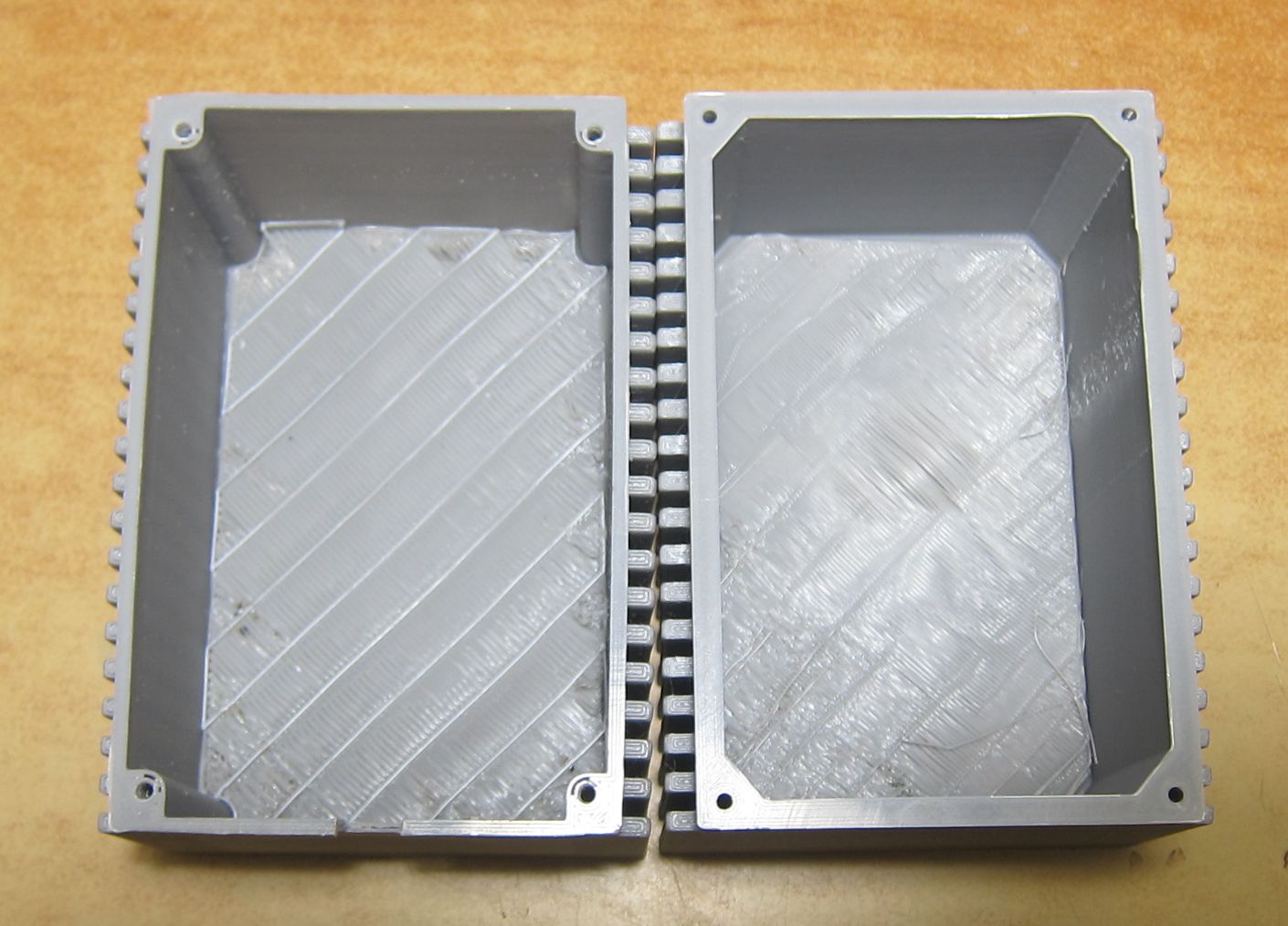

Внутри крышка представляет собой дранную циновку очень непотребного вида. Со старым корпусом я на это забил, а с нового постарался её зачистить, но в итоге пришлось отодрать почти целиком, настолько она представляет собой рыхлую, неоднородную структуру плохо связанных между собой нитей. Как кошка коврик подрала. на фото новый корпус справа:

Что больше всего огорчает, в корпусе везде двойные стенки и пустоты, даже в ver2. Отодрал я этот поддон, зачистил, а поверхность ходит ходуном. Дальше снимать нельзя, иначе будет дырка. По сути жёсткость крышке придают только рёбра. Если присмотреться к правому фото, видно, насколько большой интервал между нитями, неудивительно, что получается неоднородная хрупкая и неряшливая поверхность. Сначала я пытался снимать по одному слою, но там обнаружились не скреплённые между собой целые слои, и пришлось просто всё выдрать кусками. Иначе бы ушла не одна ночь на распутывание этого клубка по слоям.

Обсуждение поправок корпуса и технологий 3д печати заняло много дней, спасибо Фёдору за диалог и терпение. Но програмировавший ход печатающей головки инженер оказался глух к просьбам не оставлять пустоты. И хотя стенки в этот раз сделали толще, между ними всё равно пустота! Я увидел это на срезе под кабель:

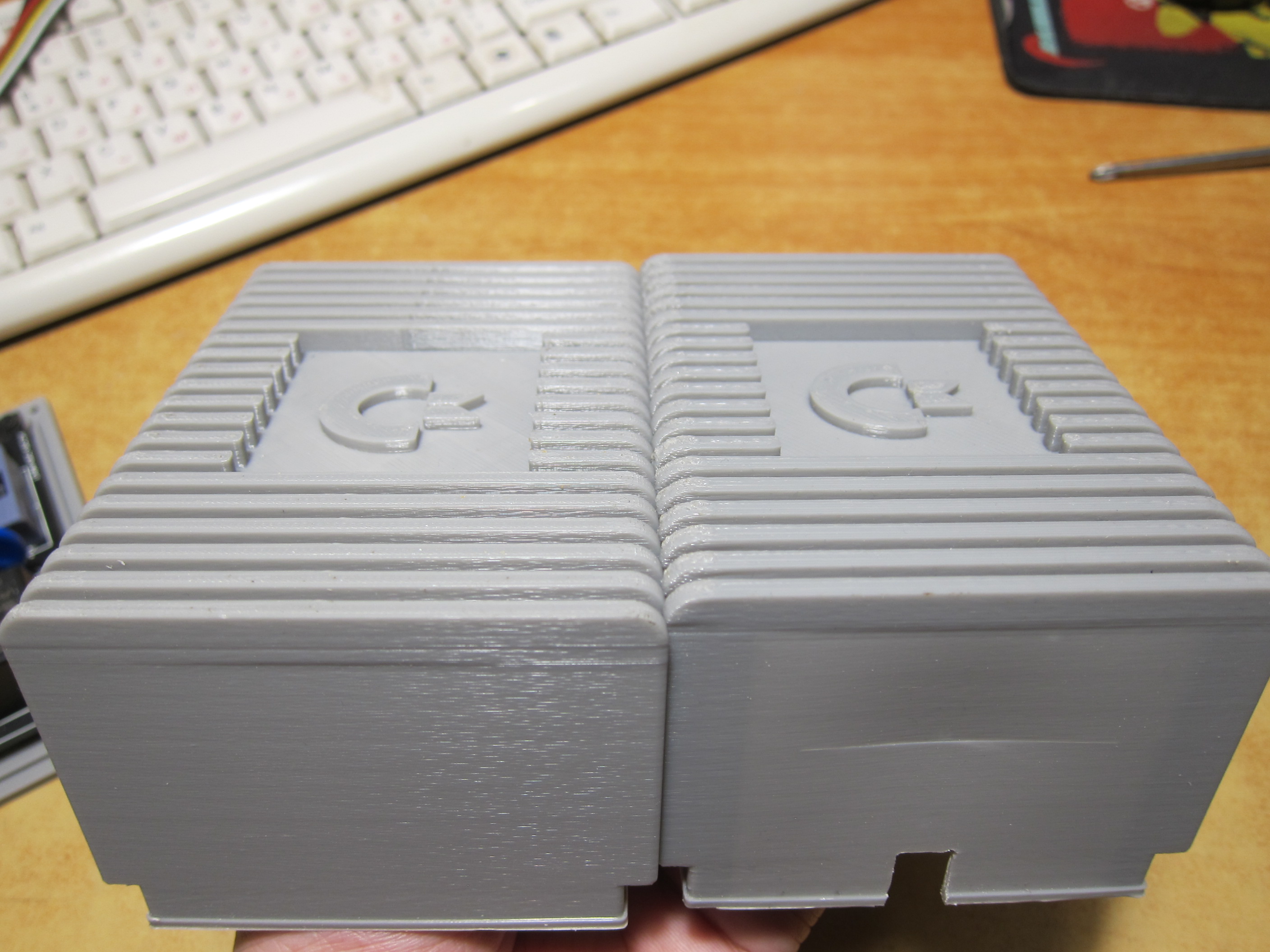

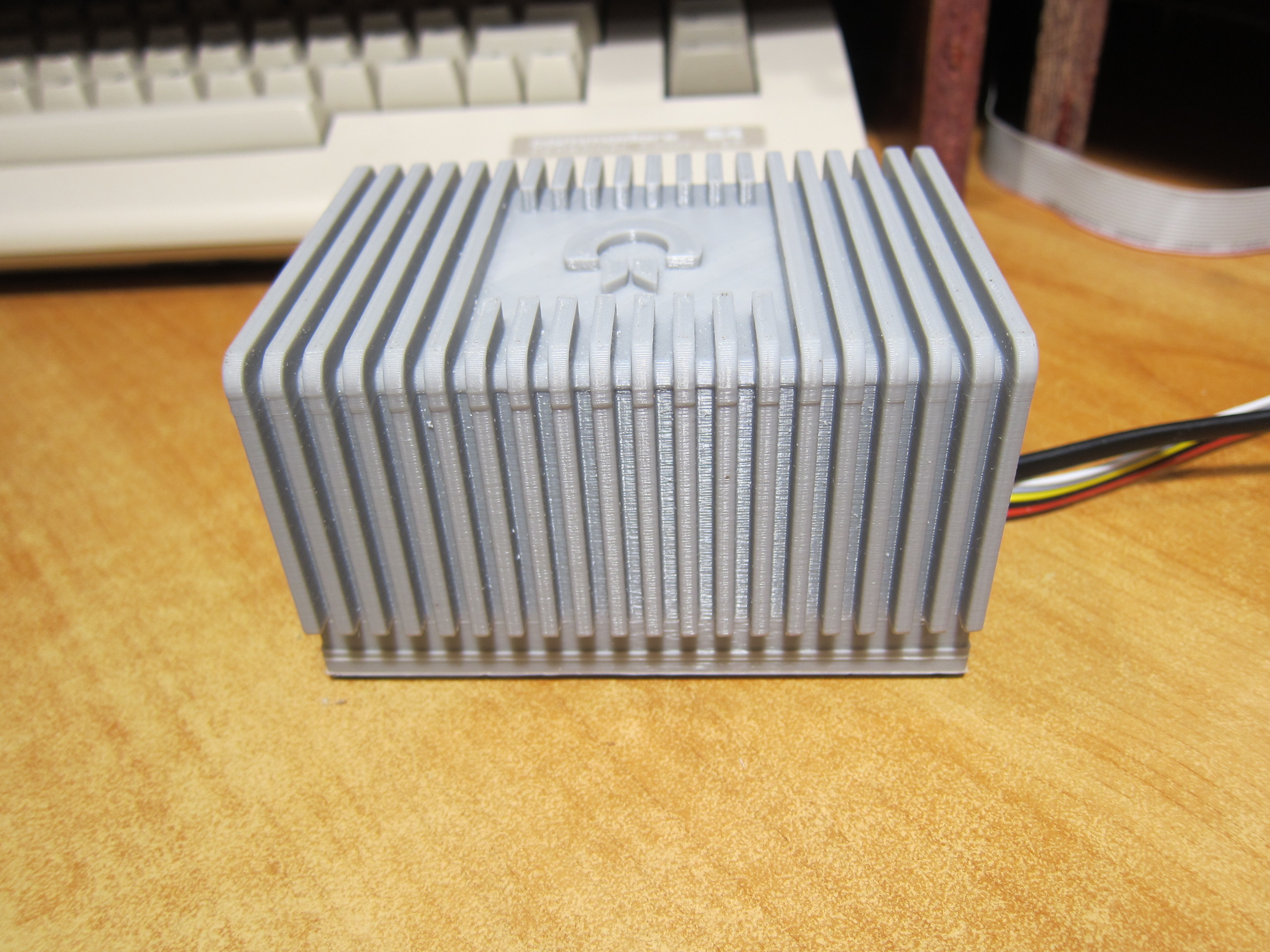

Качество верха крышки ver2 получилось хуже. Инженер решил пойти другим путём при печати рёбер, и разместил уступчики конца линий посередине, что как бы порезало ровные полоски. Проще это показать, на фото новый корпус слева:

Если бы не уступы на торцевых стенках и эти риски посредине рёбер, было бы совсем хорошо. Как я понял, инженер пытался сделать углы рёбер не такими шершавыми как на прошлой версии, и это ему удалось ценой как в мультике про Великолепного Гошу, где ему флюс экстрасенс по всей фотокарточке гонял.

Итог - у меня нет никакого желания злоупотреблять добротой и ресурсами дяди Фёдора, всё равно печатающий инженер врядли в третий раз сделает эстетически приемлемый продукт. Пустоты в стенах, шрамы на плоскостях, дранный коврик внутри. Придётся с этим как-то смириться, а для вас дорогой читатель уверен это вообще не будет заметно, покупайте смело) Фёдору — спасибо, а инженеру я наверное ничего не скажу. Не хочу обидеть человека, может ему это нафиг было не надо, а пришлось дважды печатать.

На этом всё.
