Neo-Geo MVS

Постепенно продолжаю свои аркадные приключения.

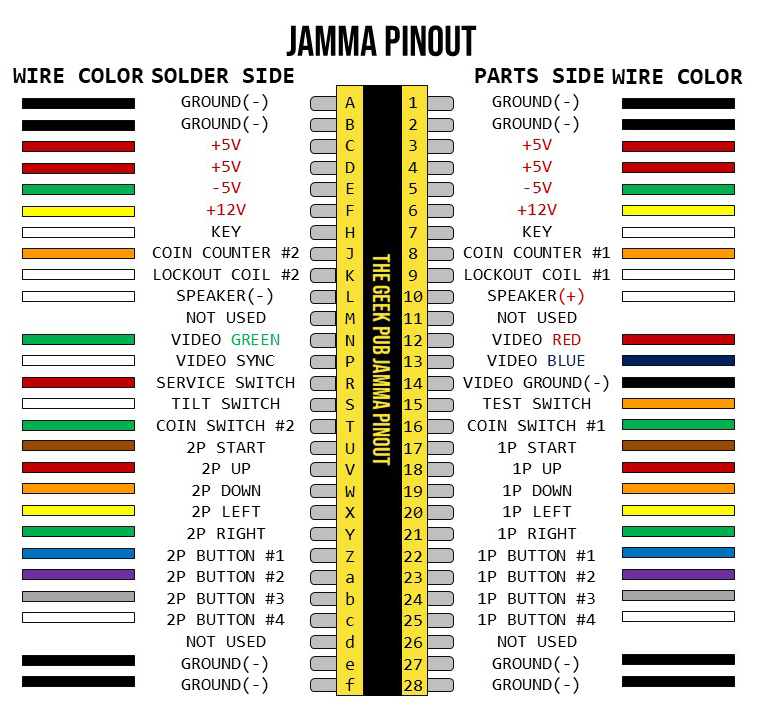

Получил адаптер Supergun. Маленький ликбез: c 1970х годов количество вариаций и производителей аркадных автоматов ширилось и множилось. В итоге, естественным образом, возникла ситуация, когда весь этот парк обслуживать и поддерживать стало невозможным. В 1985 году в Японии была создана ассоциация аркадных автоматов JAMMA (Japan Amusement Machine and Marketing Association). Помимо различных эргономических стандартов, был разработан и утвержден одноименный разъем с общим и достаточным набором сигналов для различных производителей.

Такой стандарт позволил отделить производителей аркадного железа от производителей аркадных кабинетов. Теперь, при окончании моды на условного Pac-Man, не нужно нести весь кабинет на помойку. Достаточно отключить "мозги" от разъема JAMMA и подключить новую плату.

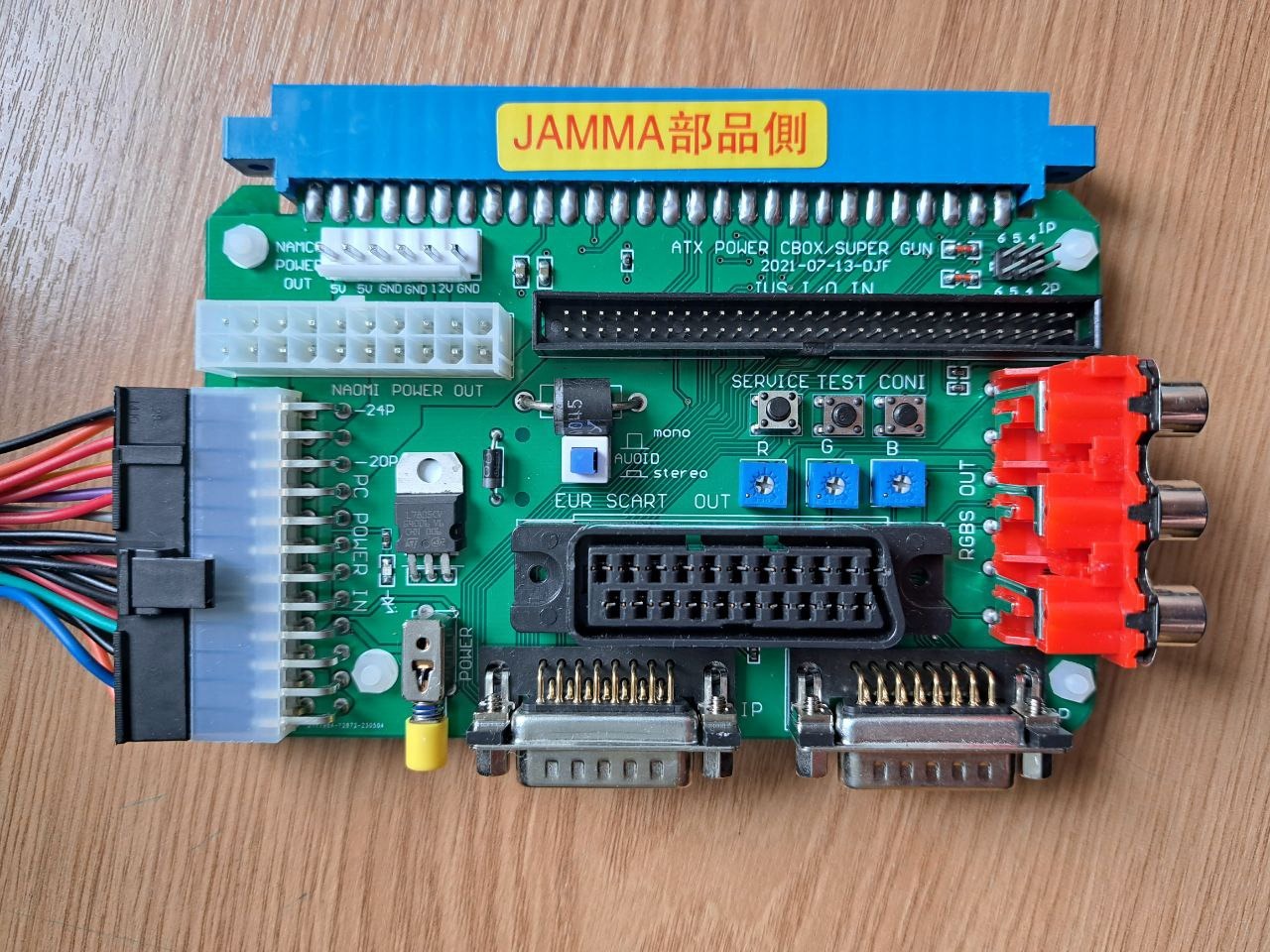

Supergun - это условное название адаптеров-переходников с JAMMA на телевизионный выход (SCART/RCA), внешнее питание (часто ATX), RCA-аудио и джойстики. Используются для включения и использования аркадных плат в домашних условиях. В качестве джойстиков популярны 15-контактные пады от Neo Geo.

Мне пришел подобный адаптер, поэтому можно опробовать железо.

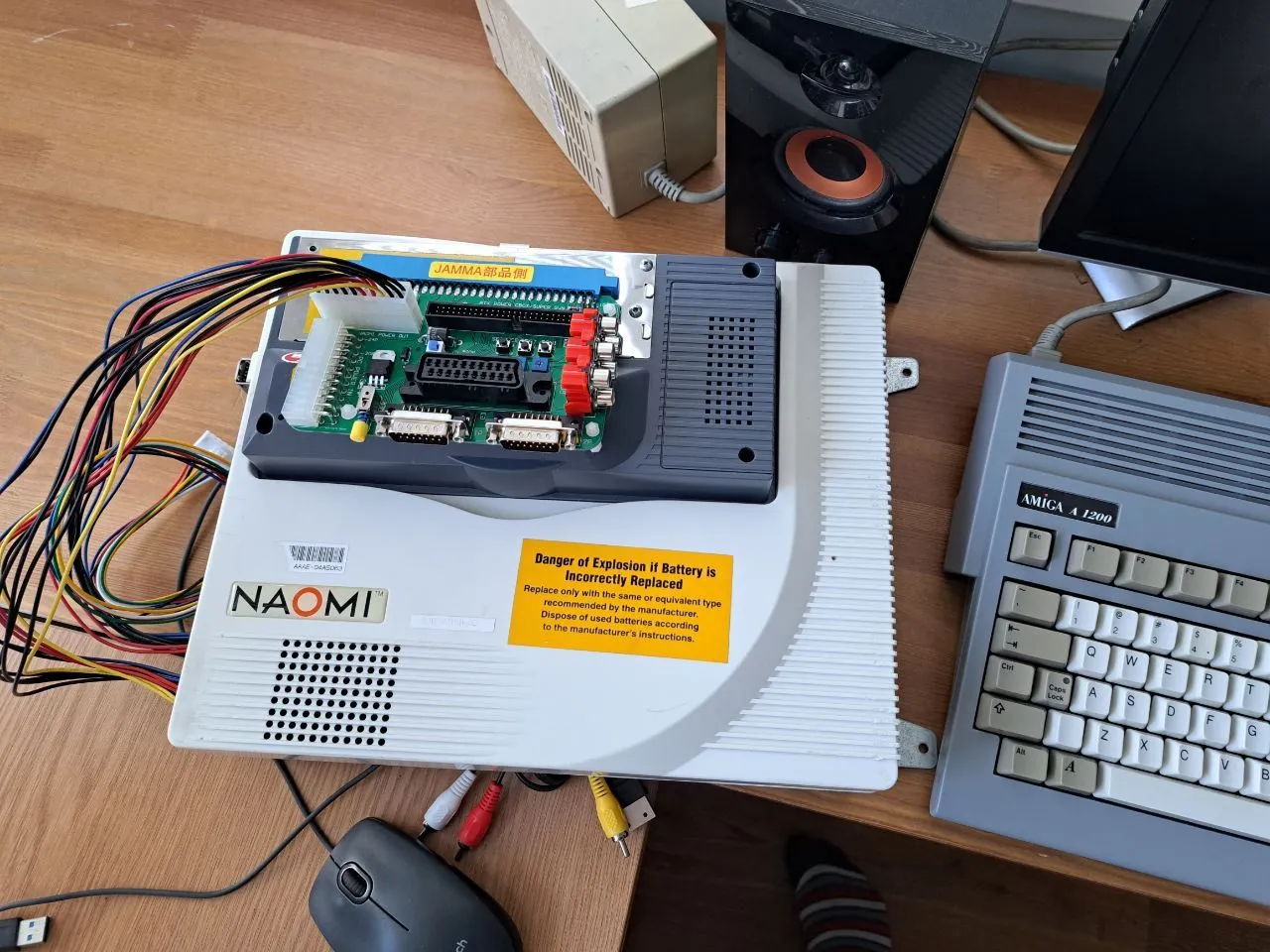

Сразу скажу, что моя NAOMI не завелась. Причин может быть много. Самая минимальная причина (на которую я очень надеюсь) - это слабое питание по 3.3 вольтам. Как видно на фото ниже, NAOMI не соответствует стандарту JAMMA, который создавался когда напряжения 2.5 В и 3.3 В не были в ходу и питается через свои разъемы. Благо на Supergun'е предусмотрели такой вариант и даже приложили соответствующие кабели.

Измерил на контрольных точках на плате NAOMI напряжения - все в порядке, но 3.3 вольта превращаются в 2.9-3.0. На форумах пишут, что плата очень чувствительна к перепадам напряжения, поэтому я попробую другой блок питания.

Однако вместе с суперганом мне пришла и еще одна легенда аркадного железа - Neo Geo MVS. Аппаратно на ней находятся всеми любимые 68000 на 12 МГц, Z80, 15-канальный YM2610 и различные графические спецчипы.

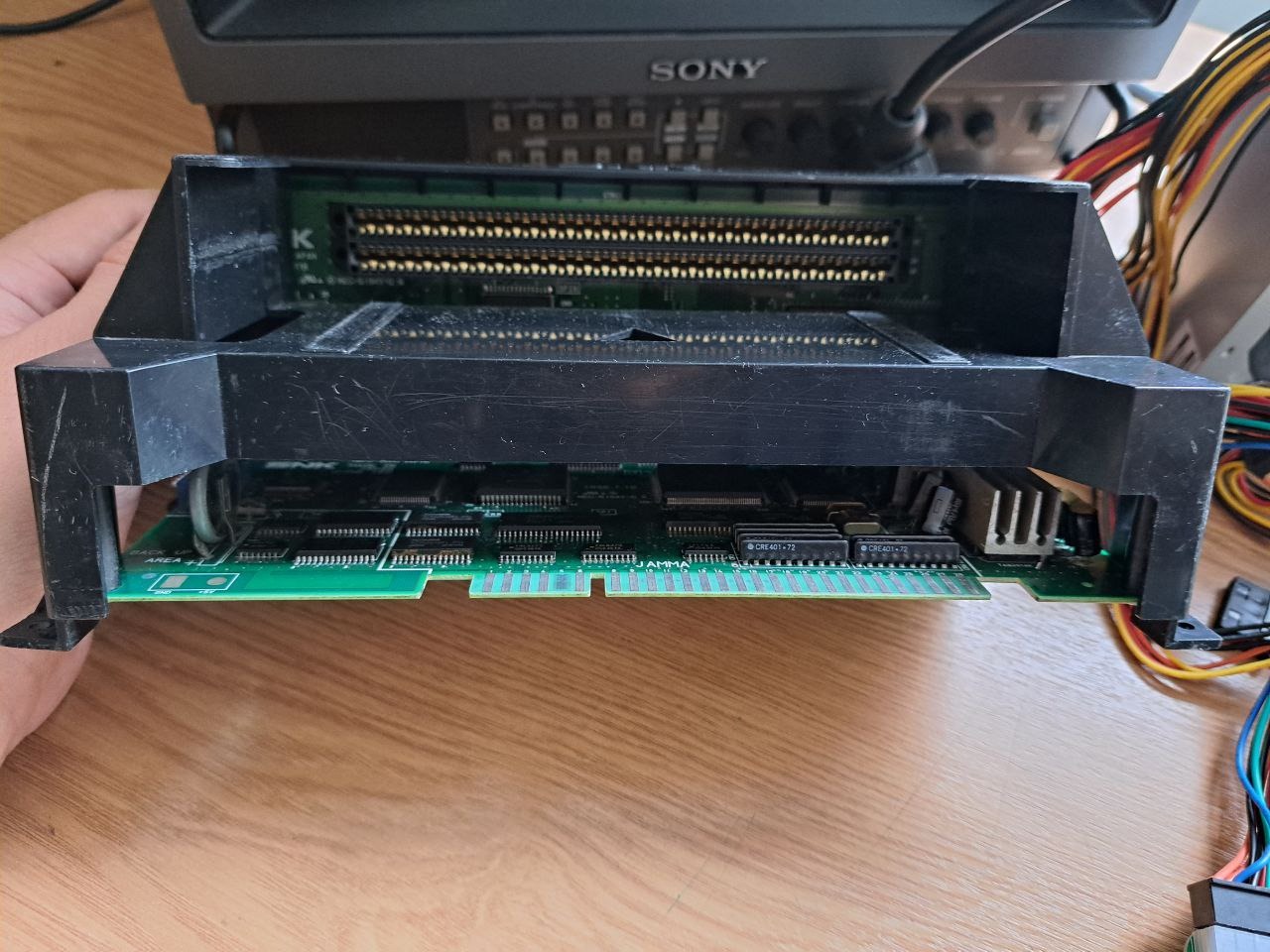

Neo Geo MVS популяризовала картриджный подход для аркад. У меня самая простая плата с 1 слотом под картриджи. Существовали различные варианты, вплоть до 6 слотов. Это было еще более удобное решение, поскольку позволяло владельцам аркадных залов покупать одну аппаратную платформу, но сразу несколько игр.

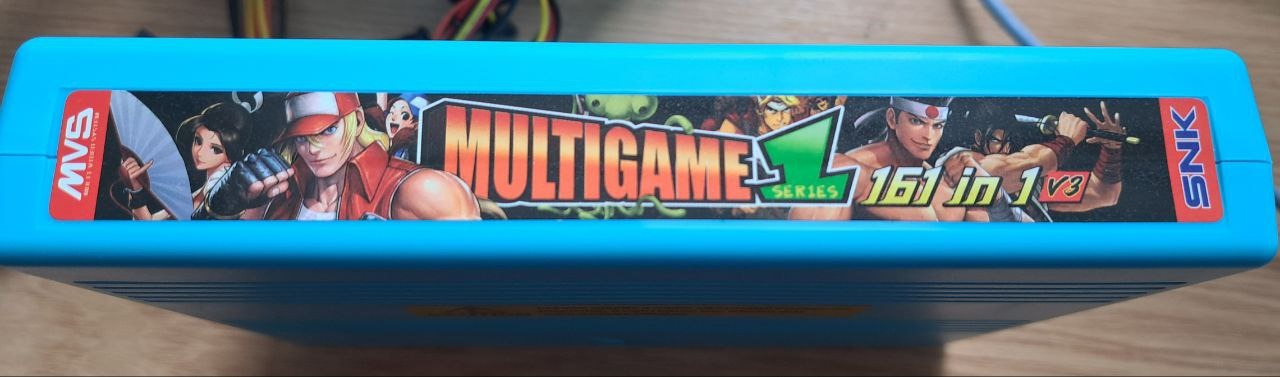

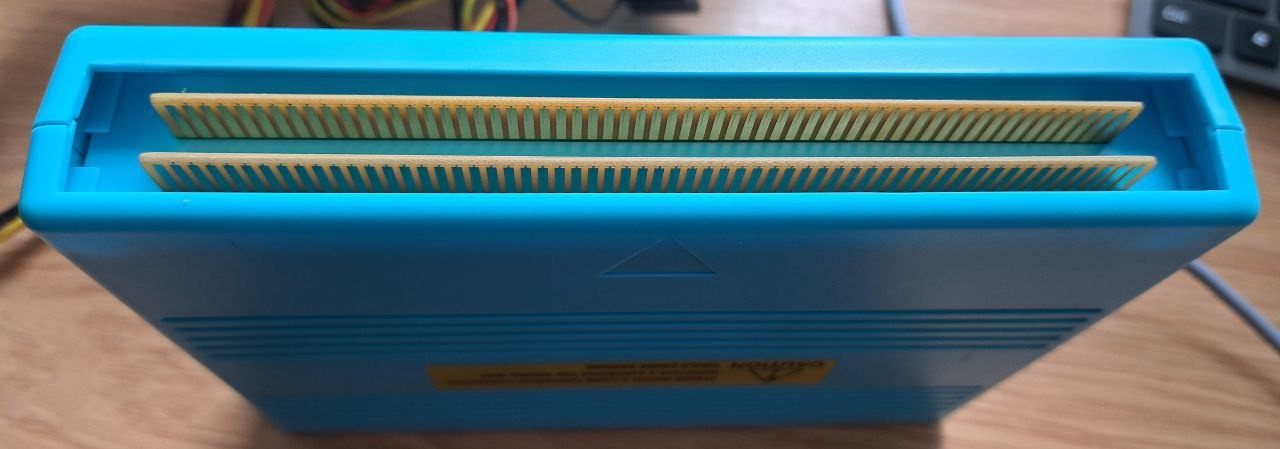

Картриджи могучие, с двумя платами внутри. Поскольку цена на игры для MVS в среднем составляет от 4 до 16 тысяч рублей за штуку (!) я заказал на али современную многоигровку с 161 игрой.

Подключаем суперган к плате:

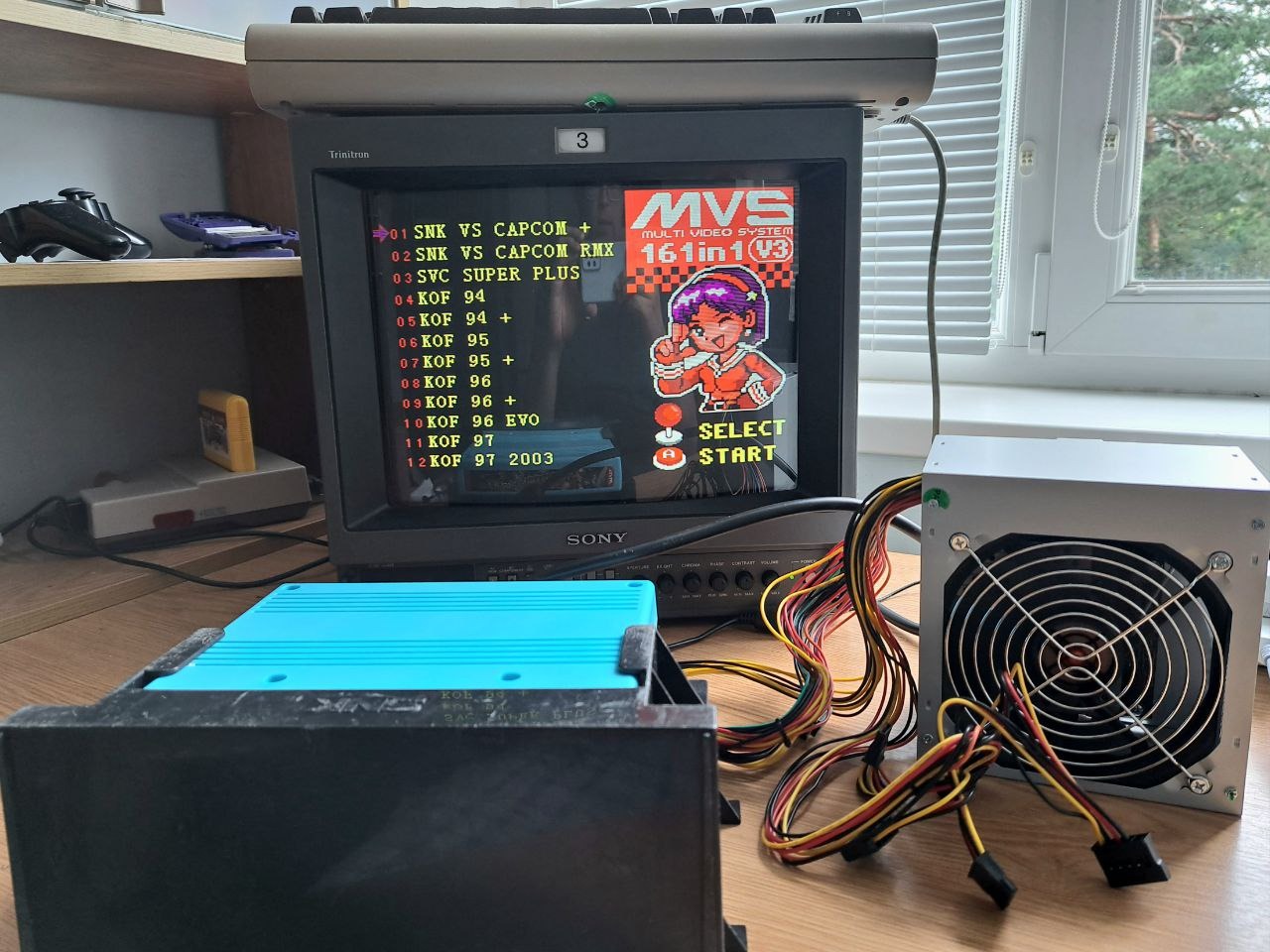

И, вуаля, работает! Теперь дожидаюсь джойстиков с того же алиэкспресса.
