Неисправность Pt100

Ну надо же. Стоило мне упустить одну важную деталь о возможных неисправностях температурных датчиков в недавней статье на эту тему как судьба тут же дала напоминательного леща с требованием сие опущение исправить. Исправляюсь в рамках рубрики #МаленькийРемонт.

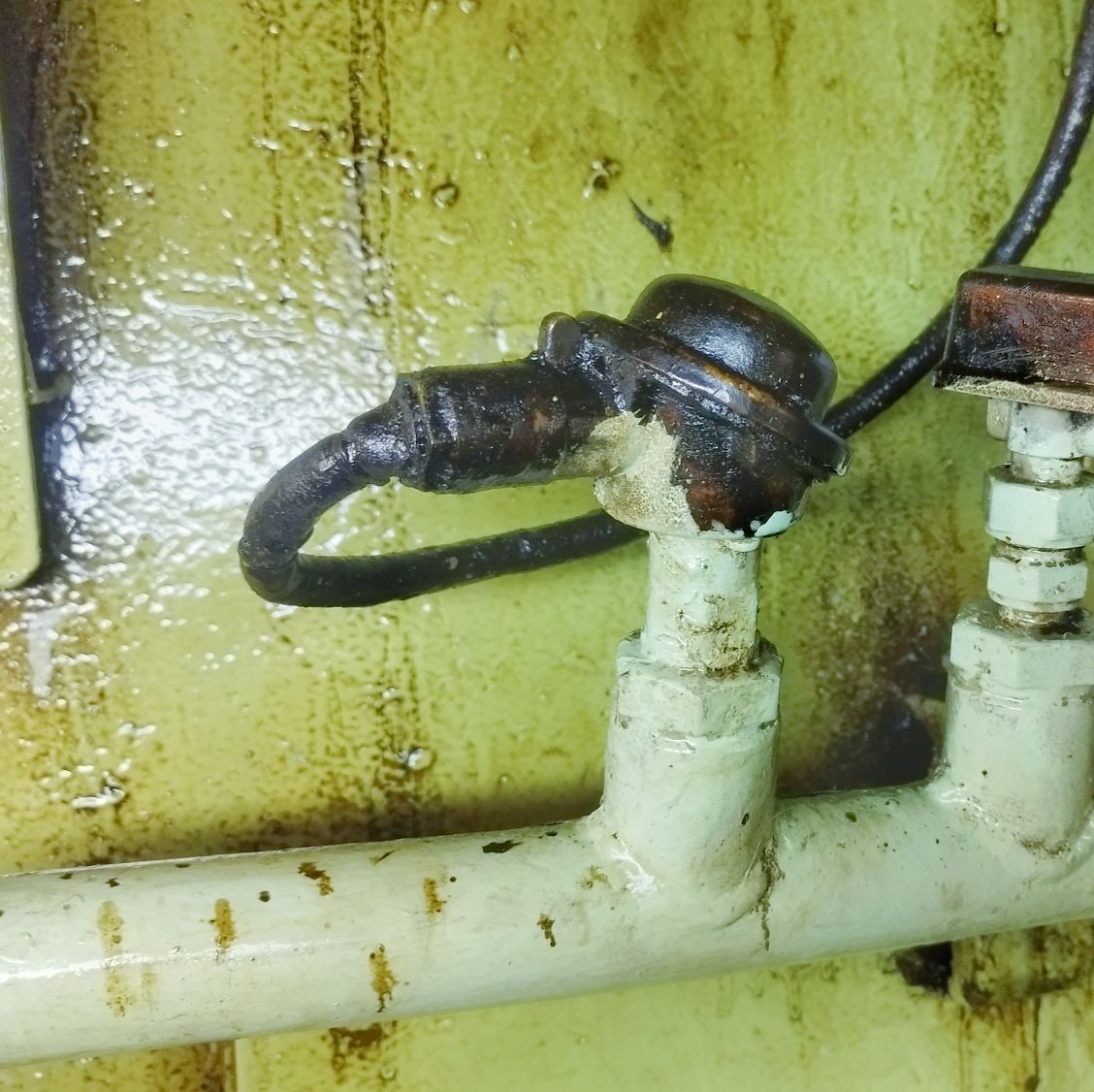

Вызывают меня в этот прекрасный (потому что выходной) воскресный день с жалобой на температуру ME PIST CW OUTLET P1, которая то -3000 ⁰С, то -55 ⁰С, то -102 ⁰С.

Тип датчика установленного там: Pt100. Для нас это означает что система измеряет ток проходящий через термометр сопротивления который меняется вместе с изменением сопротивления этого самого термометра сопротивления.

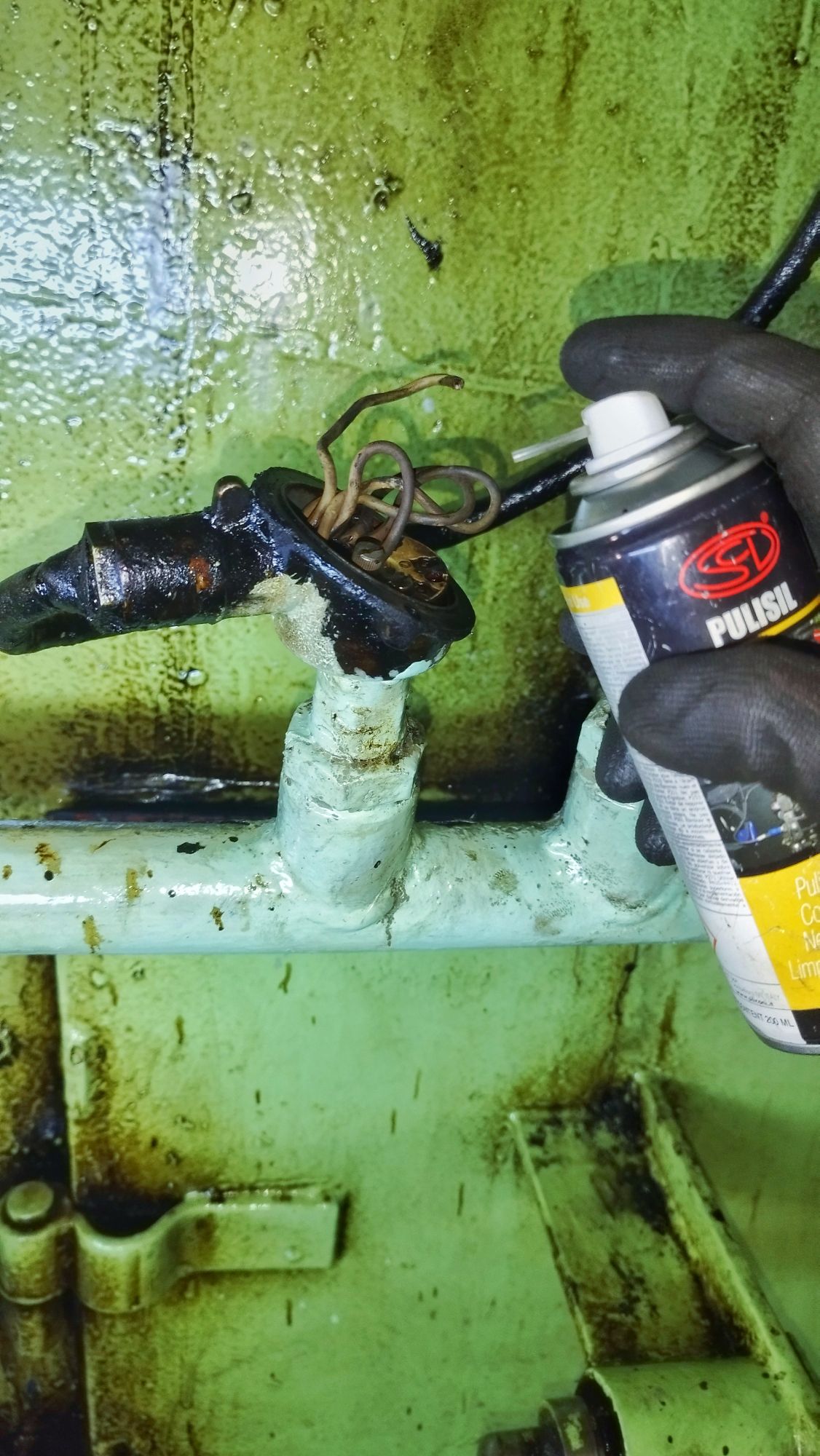

И вот о каком раскладе я полностью забыл упомянуть, хотя уже и сталкивался с подобной проблемой, так это "изменение сопротивления за счет внешнего фактора". Этим самым фактором является вода/масло которые попали в датчик и замкнули собой выводы, тем самым начав пропускать ток через себя. Таким образом мы получаем параллельное соединение сопротивлений что уменьшает его просто в хламину.

Т.е. данная проблема не является ни обрывом, ни коротким замыканием, ни деградацией (разве что моей).

Само собой аналогичная история может быть не только с термометром сопротивления или термопарой, но и с любыми датчиками в целом. Поэтому никогда не пренебрегайте визуальным осмотром датчика.
