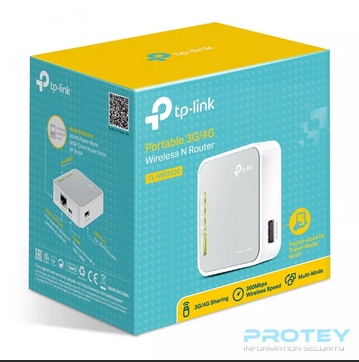

В очередной статье, посвящённой сборке прошивок OpenWRT пойдёт речь о модели TP-LINK TL-MR3020v3

В комментариях к статье об Anonabox PRO как-бы ненароком проскользнул мой пост о том, что прирученный мною GL iNet AR150 Mini приказал долго жить.

Вместе с тем, безграничное использование чужих беспроводных сетей порождает чувство хронической паранойи: в каждом водителе такси просматривается ФСБ-шник, в каждом прохожем угадывается ОМОН-овец с бензорезом через плечо

В результате непродолжительных раздумий родилась мысль о том, что упомянутая модель вполне может быть мобильной:

• питание можно подать от USB ноутбука,
• интернет получать от Huawei e3372 в режиме hilink, воткнутого в uSB-порт роутера.

Технические характеристики роутера:

• Процессор Mediatek MT7628N 580МГц
• 64 МБ оперативной памяти
• Флэш чип на 8МБ
• USB порт 2.0
• RJ-45 порт с полным дуплексом на 100 Мб
• GPIO выводы как свободные, так и со светодиодами
• Кнопка и переключатель на GPIO выводах.

Объём флеш-памяти роутера - всего 8 мегабайт - не жирно по современным меркам. Придётся немного повозиться, чтобы разместить операционную систему в таких скромных рамках. В принципе, согласно моим планам, OpenWRT для этой модели ничем особым не будет отличаться от прошивок для других моделей: всё тот-же набор для базовой анонимности:

• OpenVPN - клиент для смены IP адреса,
• запросы DNS пропустим по HTTP,
• из-за скромных размеров flash-памяти , TOR-прокси устанавливать не буду: рациональнее запустить TOR на ноутбуке и пропустить через OpenVPN на роутере.
• традиционно удаляю поддержку IPv6, а также PPTP
• можно удалить также менеджер пакетов opkg - ведь никакого функционала добавить в систему я уже не смогу.
• можно установить утилиту curl - иногда она помогает диагностировать связь и работоспособность будущей сборки в случае необходимости,
• установим и русифицируем web-интерфейс

1. Подготовка операционной системы

$ sudo apt-get install subversion git
$ sudo apt-get install g++ libncurses5-dev zlib1g-dev gawk libssl-dev unzip make
$ mkdir TL_MR3020v3
$ cd TL_MR3020v3/

2. Получение последней версии исходных кодов ImageBuilder. На момент написания статьи последней является версия 19.07.4

Скачиваем:

$ wget https://downloads.openwrt.org/releases/19.07.4/targets/ramips/mt76x8/openwrt-imagebuilder-19.07.4-ramips-mt76x8.Linux-x86_64.tar.xz
$ tar -xvf openwrt*
$ cd openwrt*64

Посмотрим профили для предстоящей сборки образа прошивки.

  $ make info

PROFILE=tplink_tl-mr3020-v3

Список пакетов для удаления пакетов, поддерживающих ipv6:

ip6tables
kmod-ip6tables
kmod-ipv6
kmod-nf-conntrack6
kmod-nf-ipt6
libip6tc
odhcp6c
6relayd
luci-proto-ipv6
dnsmasq-ipv6
odhcpd-ipv6only

Удаляем поддержку PPTP

kmod-gre
kmod-mppe
kmod-ppp
kmod-pppoe
kmod-pppox
kmod-pptp
luci-proto-ppp
ppp
ppp-mod-pppoe
ppp-mod-pptp
kmod-nf-nathelper-extra

Удаляем утилиту для скачивания - её заменит curl

uclient-fetch

opkg - также к удалению Отказываемся от средств отладки

kmod-b43
kmod-b43legacy
kmod-mac80211
kmod-cfg80211

Список для установки и русификации web интерфейса LuCI

uhttpd
uhttpd-mod-ubus
luci-mod-admin-full
luci-theme-bootstrap
luci-app-firewall
libiwinfo-lua
luci-i18n-base-ru
luci-i18n-firewall-ru

Добавляем

unbound
odhcpd
unbound-control
luci-app-unbound
curl
openvpn-openssl
luci-app-openvpn

Список пакетов для поддержки USB-порта и flash-накопителя и Huawei e3372 в режиме hilink

kmod-fs-ext4
kmod-usb-core
kmod-usb2 (aka EHCI);
kmod-usb-storage
block-mount
e2fsprogs
usb-modeswitch                           - установка потянула зависимости: librt, libusb-1.0-0
kmod-usb-net-cdc-ether             - установка потянула зависимости: kmod-usb-net, kmod-mii
kmod-usb-ohci - поддержка Usb-хаба в OpenWrt

Конечная команда для сборки прошивки:

make image PROFILE=tplink_tl-mr3020-v3 PACKAGES="uhttpd uhttpd-mod-ubus luci-mod-admin-full luci-theme-bootstrap luci-app-firewall libiwinfo-lua luci-i18n-base-ru luci-i18n-firewall-ru luci-app-openvpn luci-app-unbound curl openvpn-openssl -ip6tables -kmod-ip6tables -kmod-ipv6 -kmod-nf-conntrack6 -kmod-nf-ipt6 -libip6tc -odhcp6c -6relayd -luci-proto-ipv6 -dnsmasq-ipv6 -kmod-gre -kmod-mppe -kmod-ppp -kmod-pppoe -kmod-pppox -kmod-pptp -luci-proto-ppp -ppp -ppp-mod-pppoe -ppp-mod-pptp -kmod-nf-nathelper-extra -kmod-b43 -kmod-b43legacy -kmod-mac80211 -kmod-cfg80211 -uclient-fetch -opkg kmod-fs-ext4 kmod-usb-core kmod-usb2 kmod-usb-storage kmod-mii block-mount e2fsprogs kmod-usb-net-cdc-ether kmod-usb-net kmod-usb3 kmod-usb-ohci kmod-usb-uhci odhcpd unbound-control -odhcpd-ipv6only usb-modeswitch librt libusb-1.0-0"

Когда сборка прошивки закончится, её можно забрать в Домашней папке по адресу:

/home/user/TL_MR3020v3/openwrt-imagebuilder-19.07.4-ramips-mt76x8.Linux-x86_64/bin/targets/ramips/mt76x8/openwrt-19.07.4-ramips-mt76x8-tplink_tl-mr3020-v3-squashfs-tftp-recovery.bin

 Далее осталось только залить её в маршрутизатор.

Заливать прошивку в роутер удобнее в операционной системе Windows.

Сначала скачиваем tftp сервер по адресу: http://tftpd32.jounin.net

Затем скачанный файл необходимо разархивировать в папку на системном диске. В эту-же папку необходимо скопировать скомпилированный файл прошивки.

ВНИМАНИЕ: файл прошивки необходимо переименовать tp_recovery.bin

Процесс прошивки:

• подключаем отключенный роутер кабелем к компу

• выставляем адрес сетевого интерфейса 192.168.0.225 ( - это пример)
• отключаем фаервол
• запускаем tftp
• закидываем в папку сервера файл tp_recovery.bin
• зажимаем кнопку "RESET" на роутере
• включаем питание

• держим кнопку "RESET"пока в окне tftp сервера не промелькнет информация о загрузке.

############################################################################################

Важно: после перепрошивки адрес роутера изменится на

http://192.168.1.1/

Имя пользователя: root

Пароль отсутствует.

Действия после заливки прошивки на устройство:

ШАГ № 1 Изменение MAC адреса сетевого интерфейса под OpenWRT.

ШАГ № 2 Изменение порта для доступа по протоколу SSH.

ШАГ № 3 Фиксация TTL.

ШАГ № 4 Изменить внутренний сетевой адрес роутера - при необходимости.

ШАГ № 5 Окончательно удалить поддержку ipv6

ШАГ № 6 Включение DNS-Over-TLS в LEDE/OpenWrt через замену резолвера на Unbound
