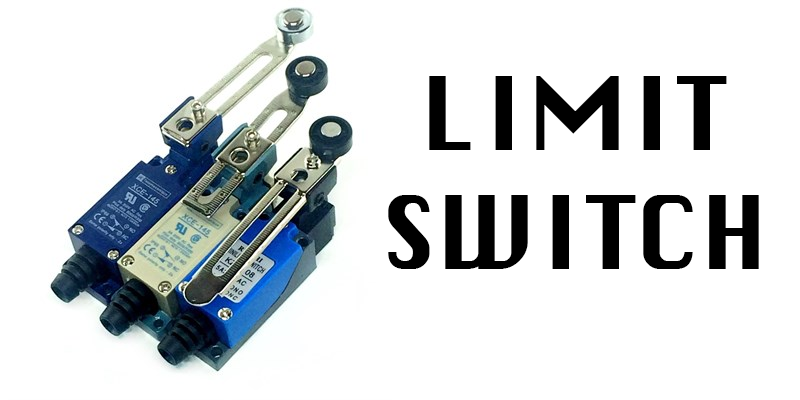

Limit Switch

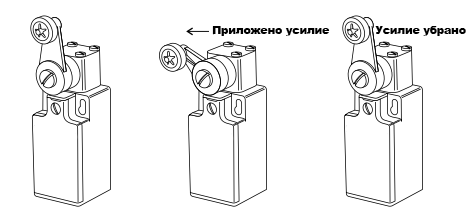

Limit Switch, он же Концевой Переключатель, он же "Конечник" - устройство которое применяется в автоматике как часть контура управления, но, чаще, защиты от достижения подвижной деталью опасного для её целостности положения. По сути представляет собой обычный выключатель/переключатель с пружинным механизмом на который мы воздействуем не руками, а подвижной частью механизма и который возвращается в прежнее положение когда на него перестаёт оказываться воздействие. Ранее я уже говорил о бесконтактных датчиках приближения, которые выполняют ту же функцию.

В плане их обслуживания нам нужно понимать следующие вещи:

1. Это часть критических защит устройства, а значит он всегда должен быть в хорошем состоянии;
2. Это подвижный элемент, а значит он нуждается в периодической смазке;
3. Конечники установленные на палубе находятся в довольно агрессивных условиях, а значит и внимания им нужно уделять больше.

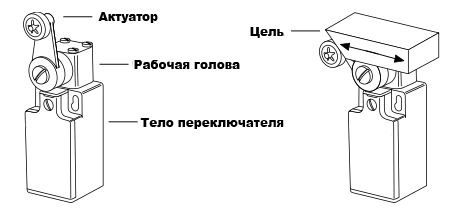

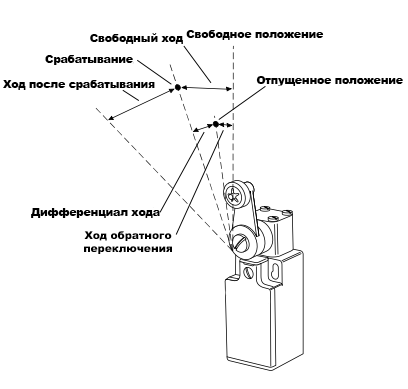

Обратите внимание на то, что конечник имеет зону хода ДО срабатывания, и ПОСЛЕ срабатывания. ДО и ПОСЛЕ пересечения границы "Срабатывание" никаких изменения не происходит. Это так же позволяет выполнять регулировку датчика за счёт изменения положения самого актуатора относительно рабочей головы.

Что такое NO и NC контакты можно вспомнить тут.

В целом их эксплуатация сводится к простым действиям:

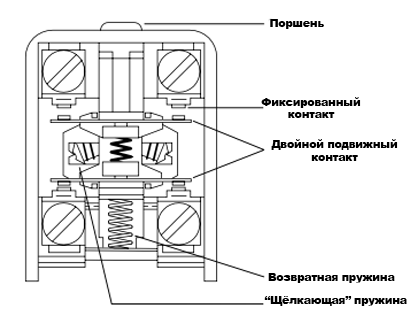

1. Вскрыть и проверить состояние подвижных контактов, а так же клемные соединения;
2. Вручную проверить и оценить качество хода конечника. В случае необходимости удалить старую загустевшую смазку с помощью WD40 и нанести новую.
3. Убедиться что сальник продолжает выполнять свою функцию как следует и внутри конечника сухо.

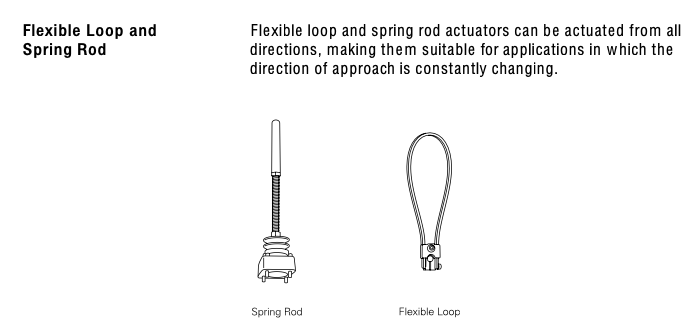

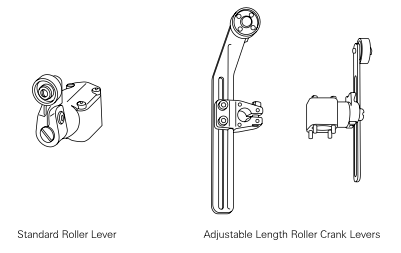

По сути всё что можно о них сказать я уже сказал. Ниже приведены альтернативные насадки на актуатор которые вы можете встретить.
