Инструкция без воды. Дополнительная батарея для коптеров Mavic серии 3. На порядок превосходит стандартную спарку из двух штатных батарей BWX260.

Делают СВОё дело.


В сборке будем использовать:

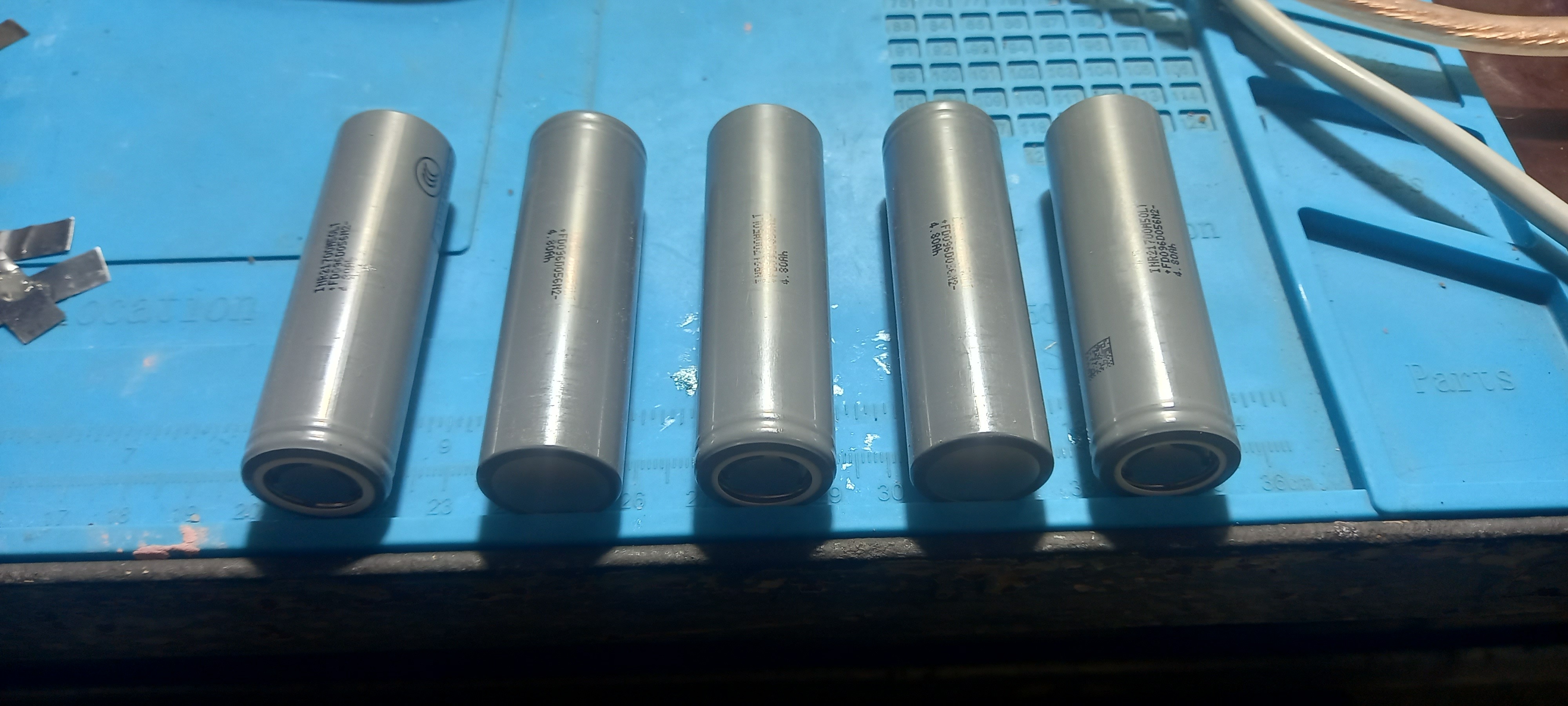

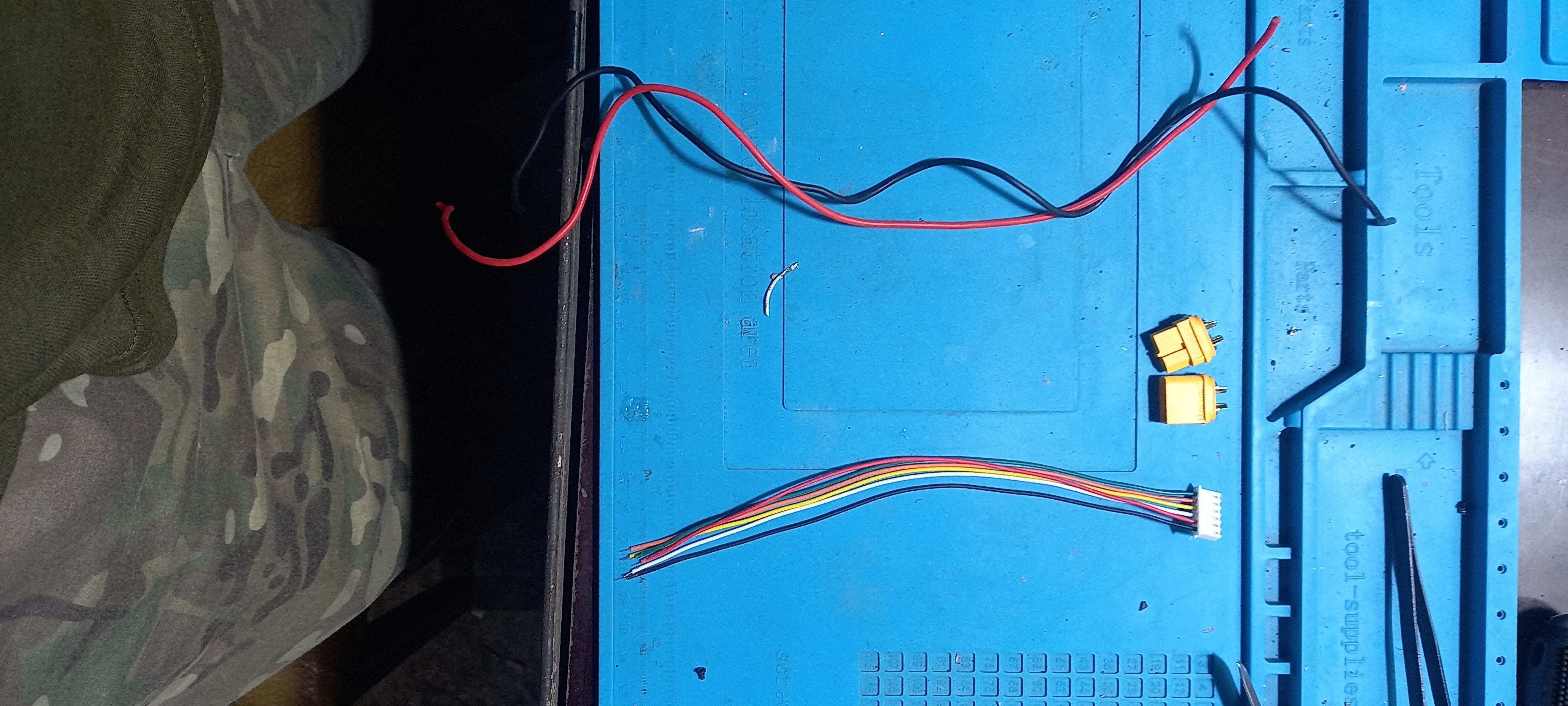

Литиевый аккумулятор LG 21700 M50LT Li-ion 5000 мАч 3,7 В - 5шт.

Кабель с разъемом JST XH 2.54мм 6pin 30см. - 1шт.

Провод AWG16 Никелевая лента ширина 8 мм толщина 0.15мм

Разъёмы XT60 мама-папа.

Термоусадка опционально. Можно просто скотч.

Инструменты:

Паяльник

Точечная сварка(можно паяльником всё сделать, но лучше сваркой)

21700 LG INR
Провод AWG16, XT60 мама-папа, JTS XH

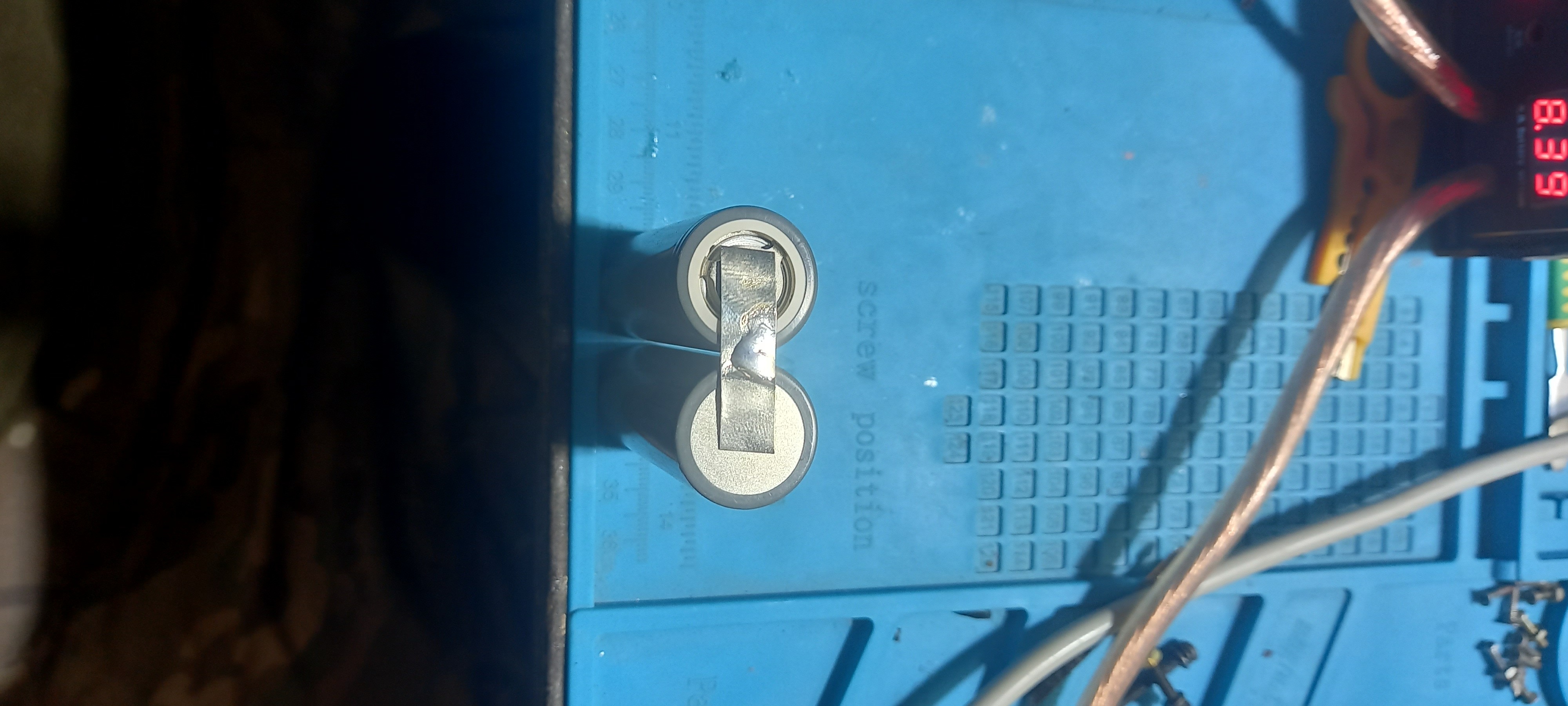

Делаем последовательное соединение батарей.

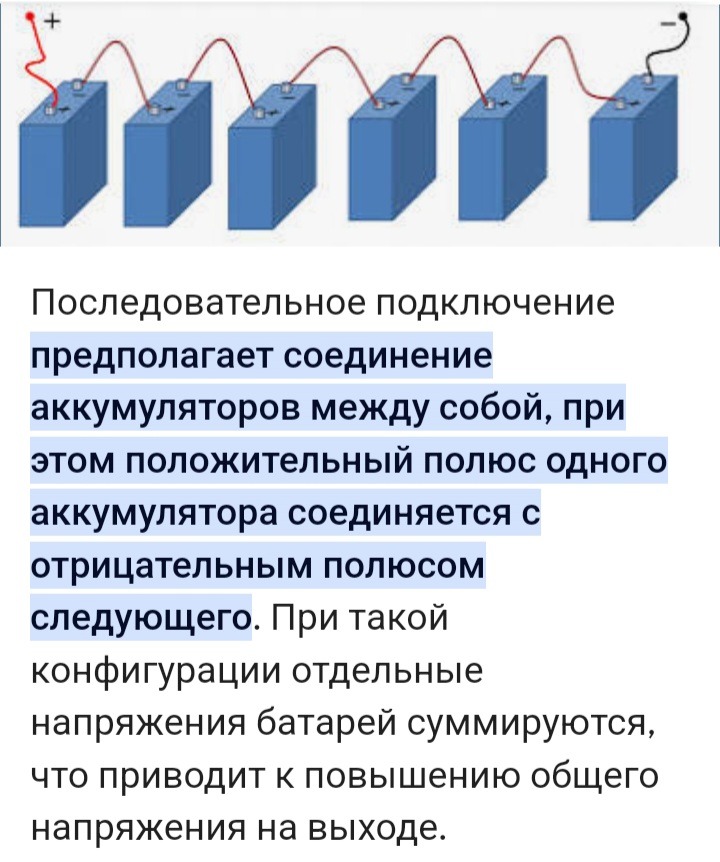

Соединяем от плюса к минусу змейкой.
Главное не перегревать батареи.

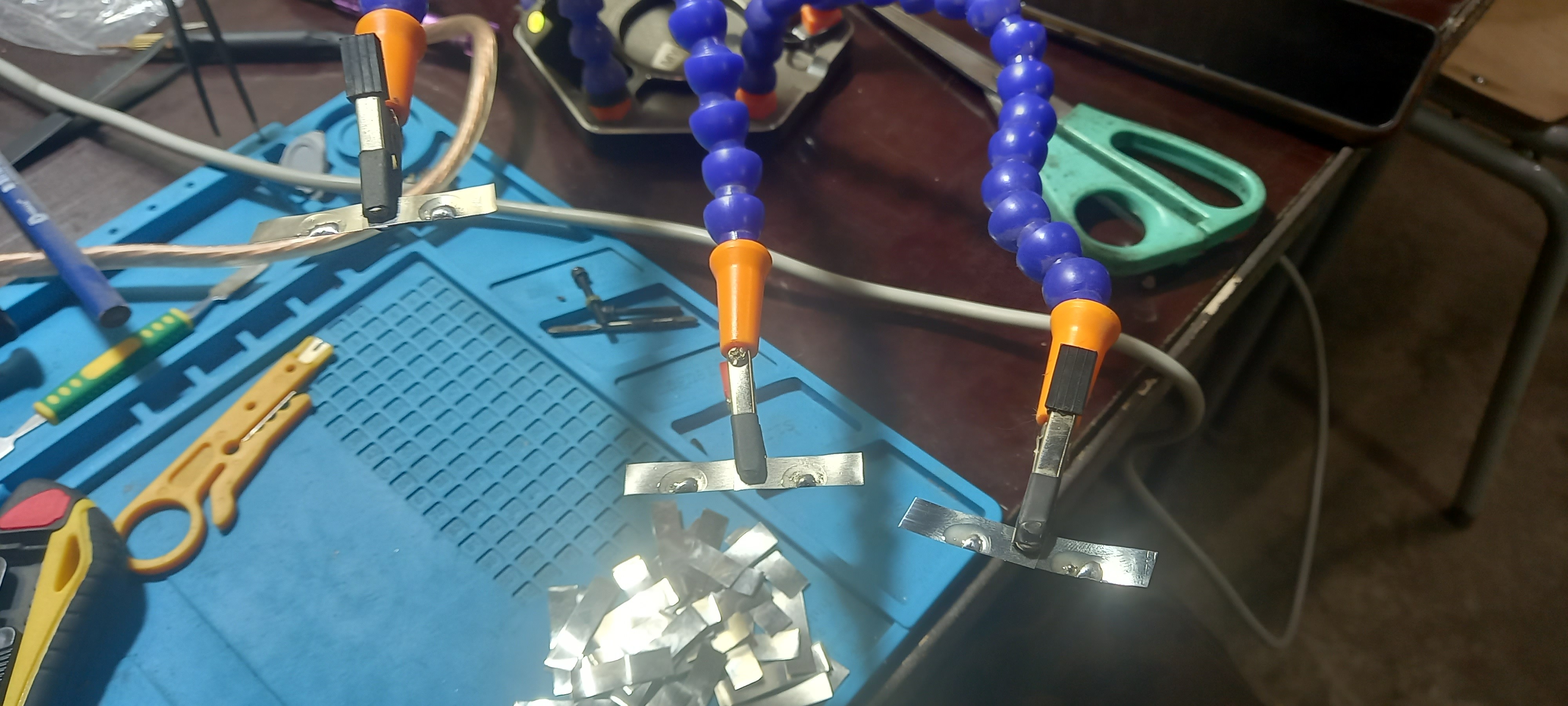

Поэтому капли олова лучше ложить в зажимах, а после сваркой прихватывать к батареи.

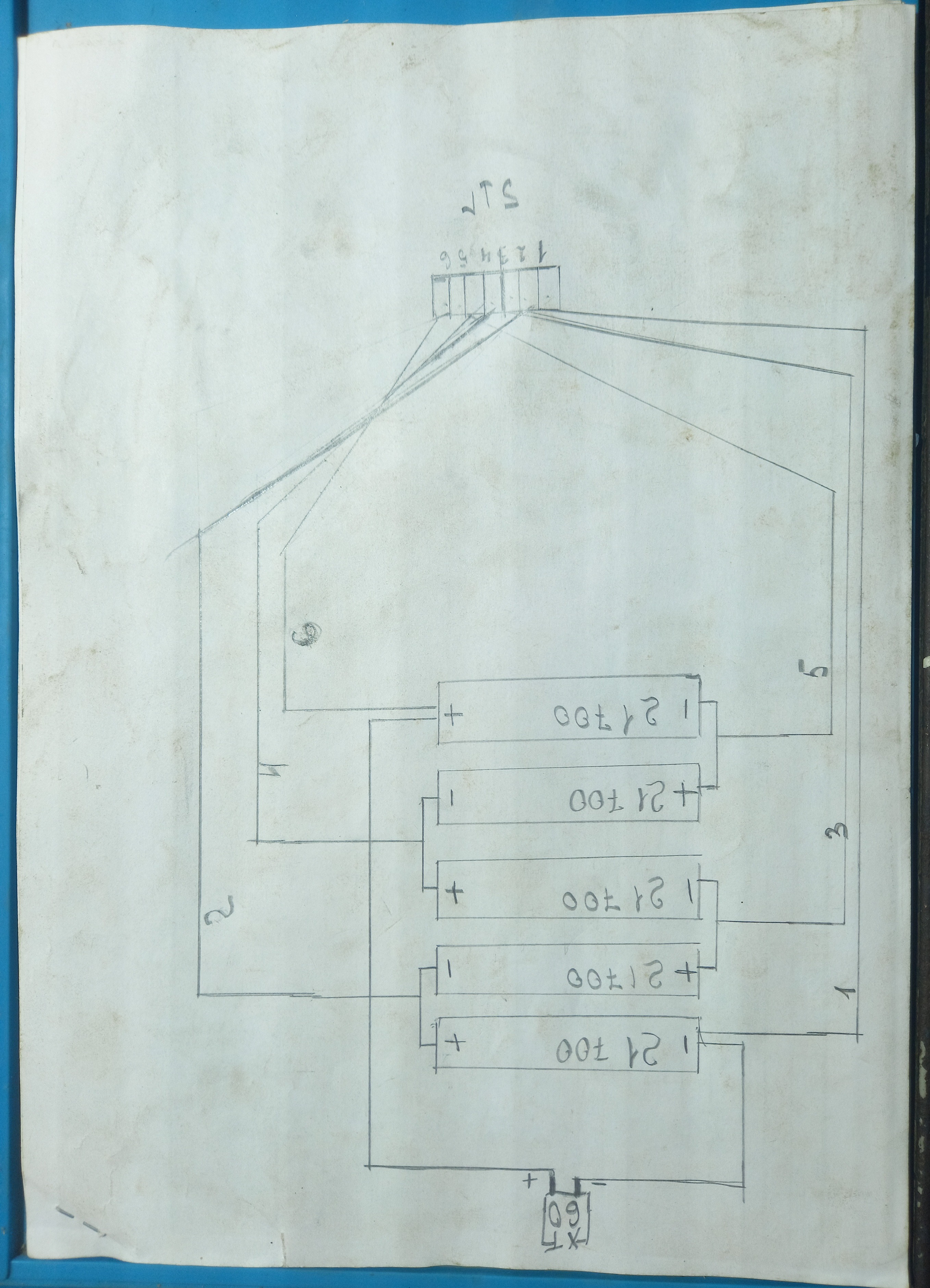

Схема подключения JTS






Провода от JTS лучше сматывать в косички. Удобно подключать к зарядке, да и вообще, ничего не болтается.

Можно без термоусадки. Просто скотч.

Теперь займёмся основной батареей BWX260.

Они бывают разные. 1. Самая старая. Качественный лак все соединения выполнены на твёрдую пятёрку. 2. Уже поменяли тип лака. Все соединения на пятёрку. 3. Батарея полный шлак.

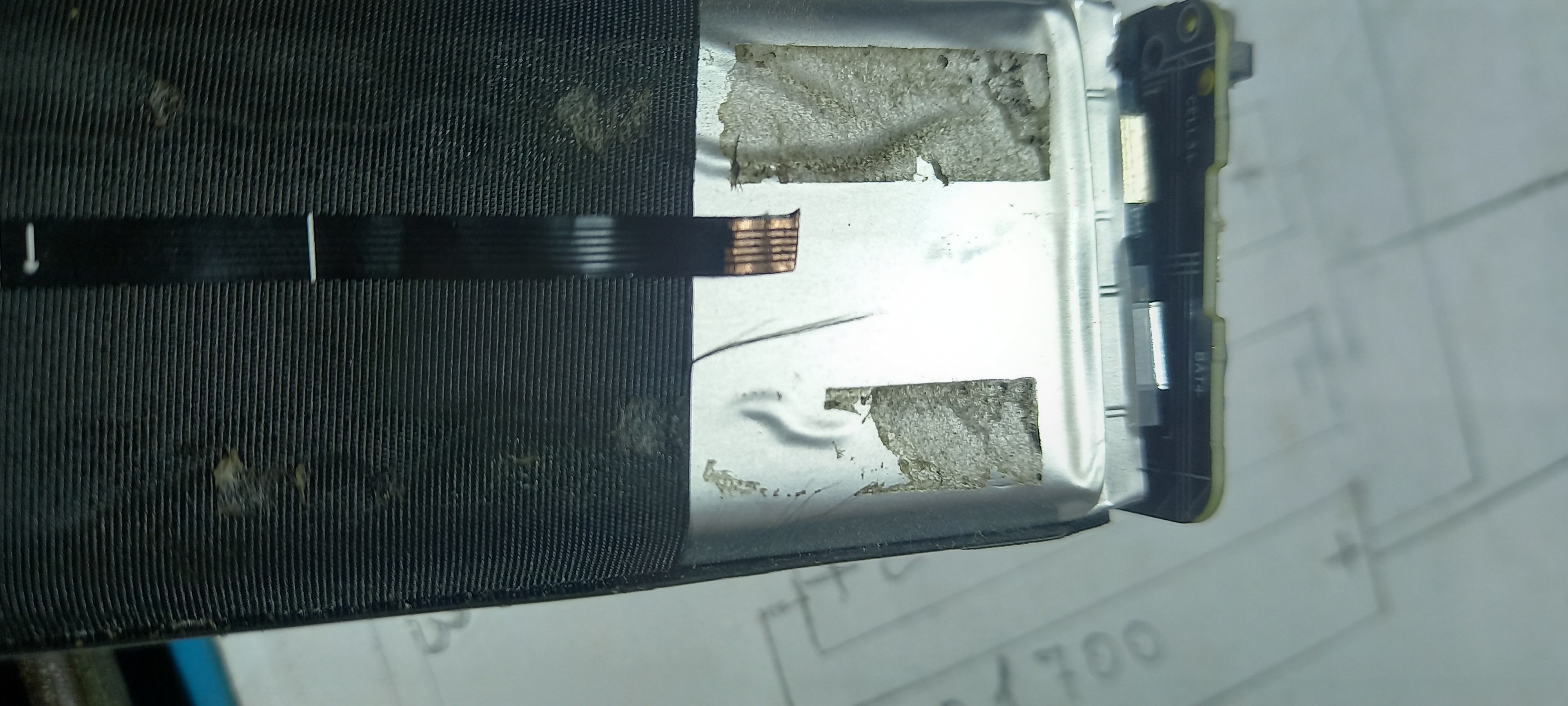

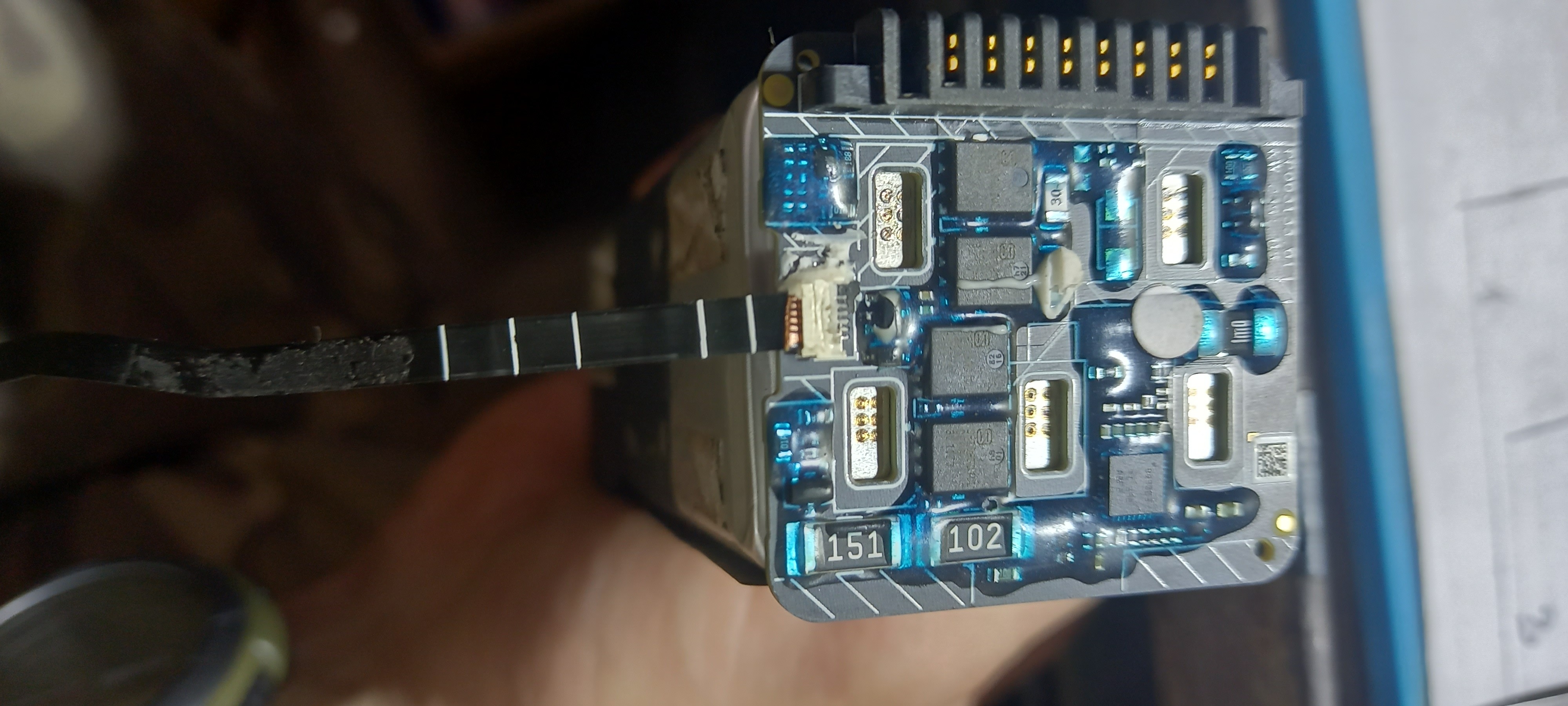

Провода AWG нужно припаять к контактам что на фото зачищены.

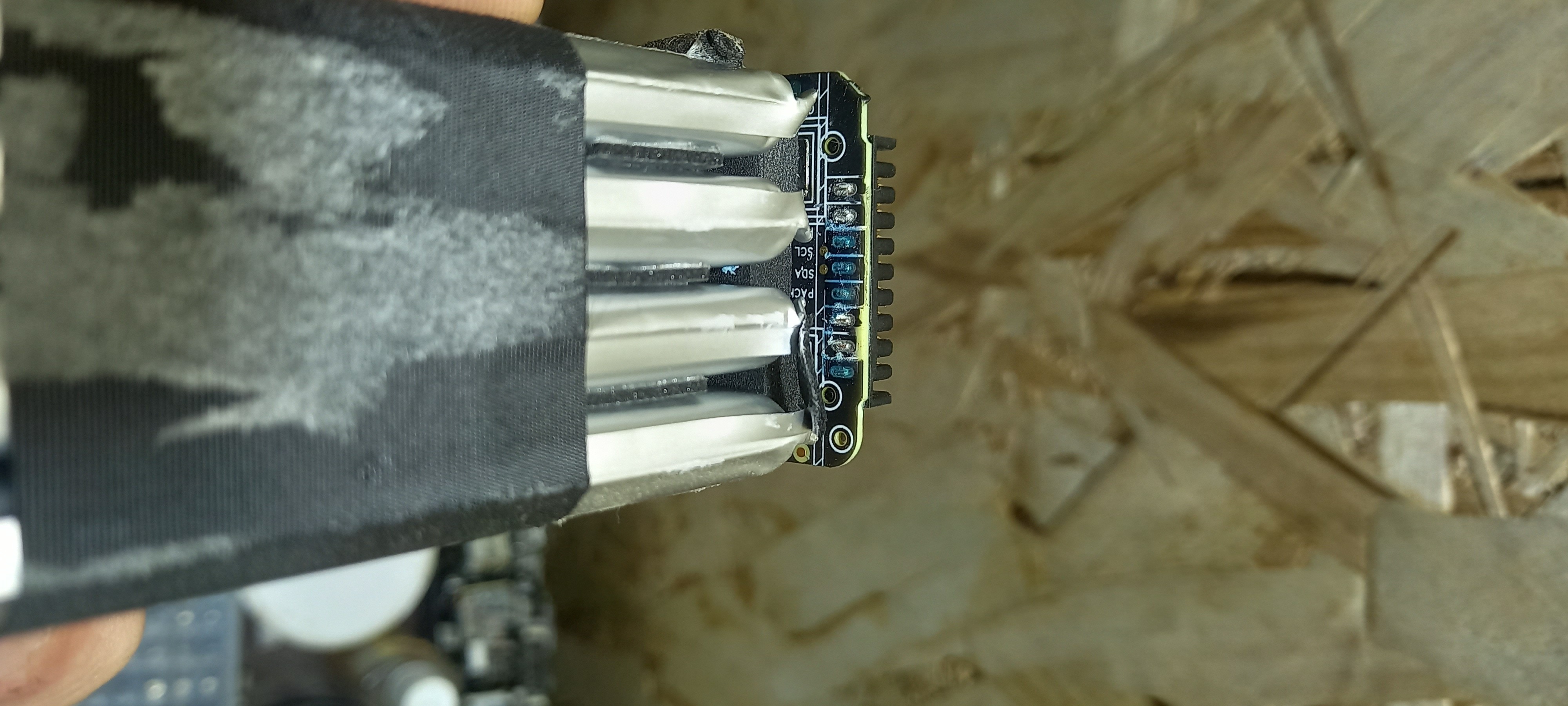

Слева на право 1,2 минус и 6,7 плюс.

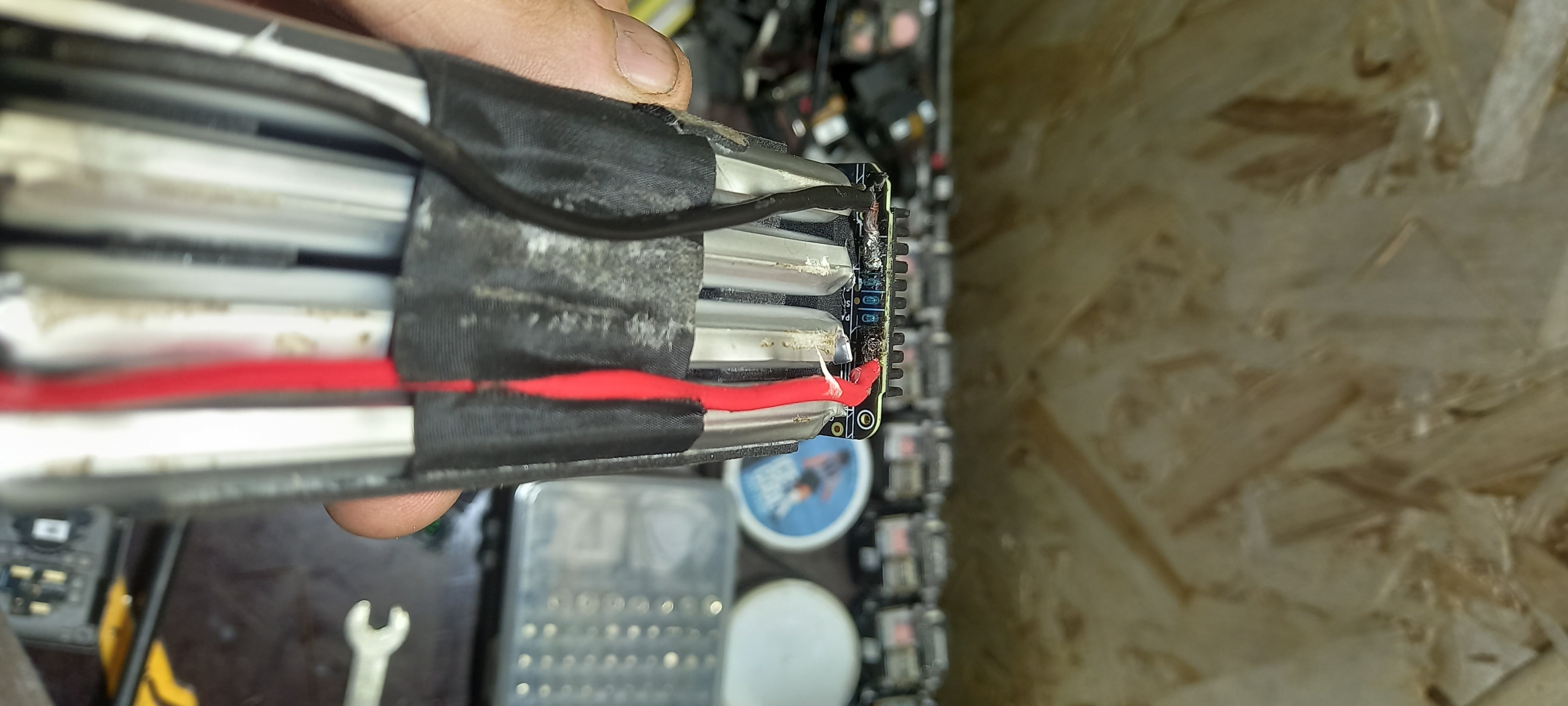

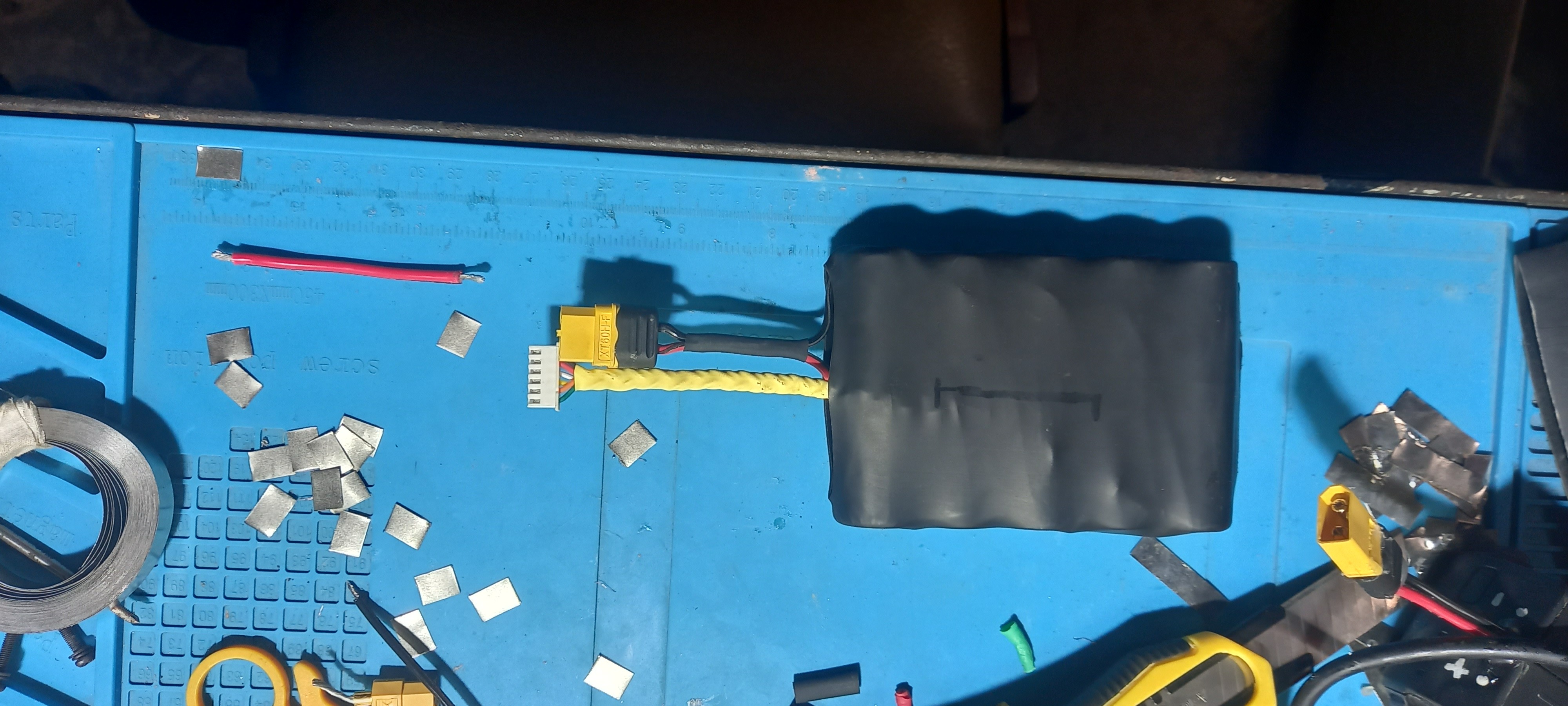

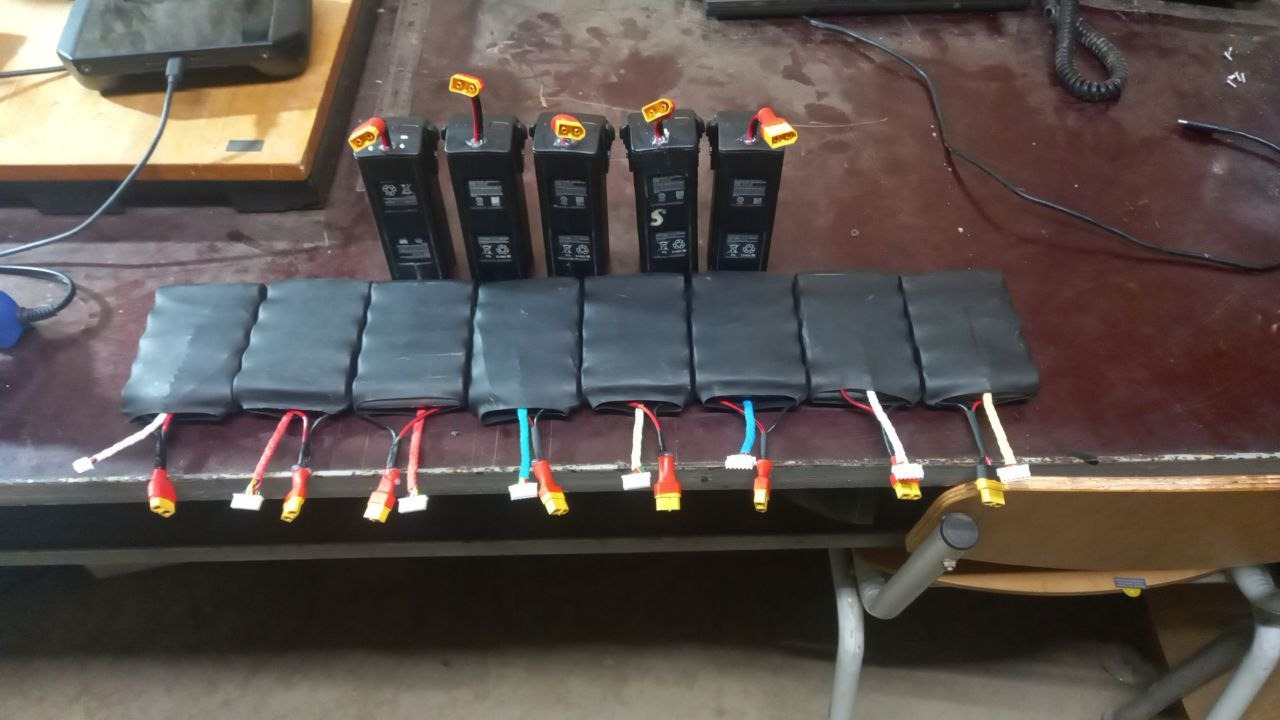

Прокладываем провода между банок, закрываем скотчем, собираем корпус, готово. Корпус перед вскрытием лучше обработать спиртом, все соединения корпуса заклеены.

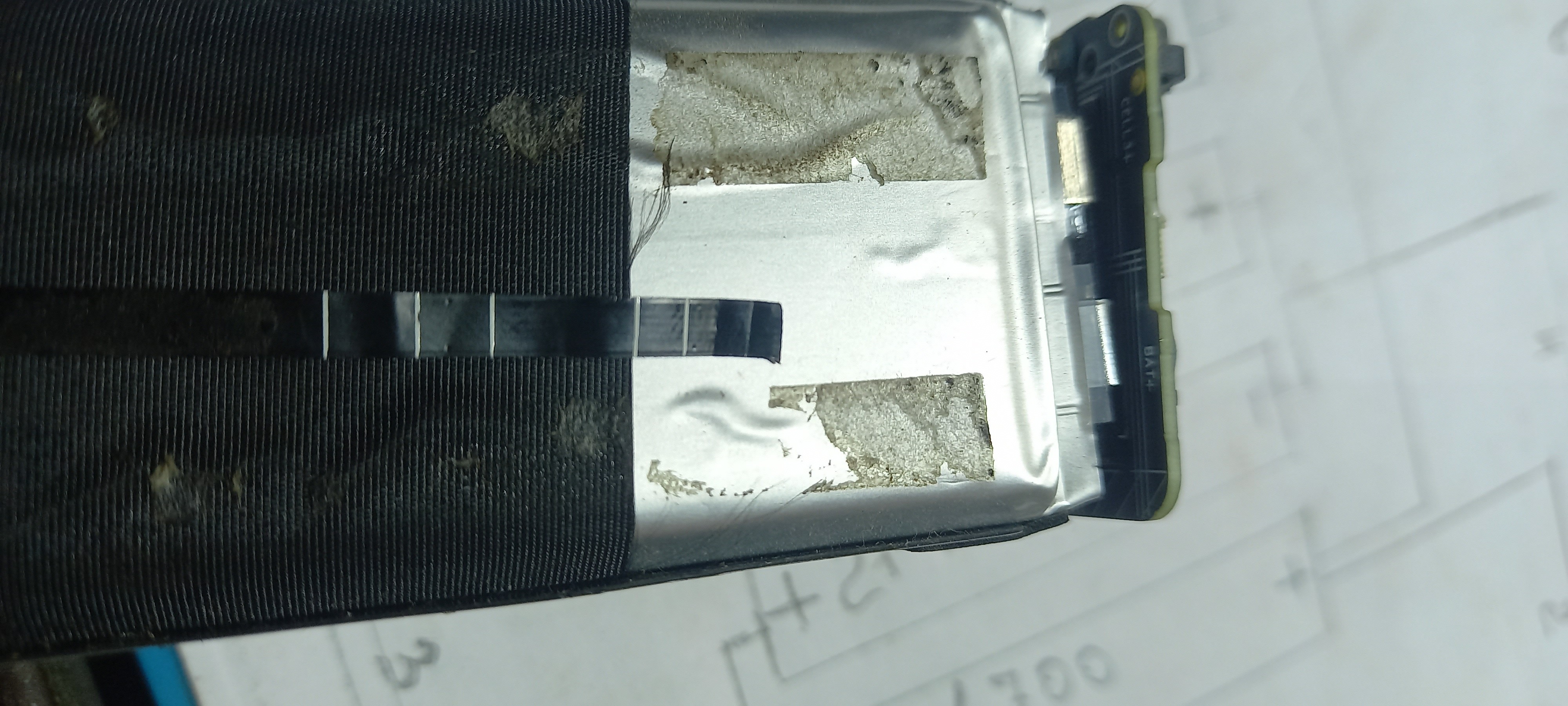

P.S. Если оторвался шлейф кнопки и индикации батареи. Зачищаем ножом, складываем в двое и готово.


Будет ещё много полезного материала в канале.

Удачи вам братья. Берегите себя.
