Контактор

Контактор (он же магнитный пускатель) - простейшее коммутационное устройство с дистанционным управлением.

Я уверен вам больше нравится включать и выключать насосы с помощью привычной маленькой кнопочки чем каждый раз дергать ручку массивного автомата. Поэтому нам нужно что-то, что делало бы эту работу за нас. И тут на сцену выходит товарищ контактор.

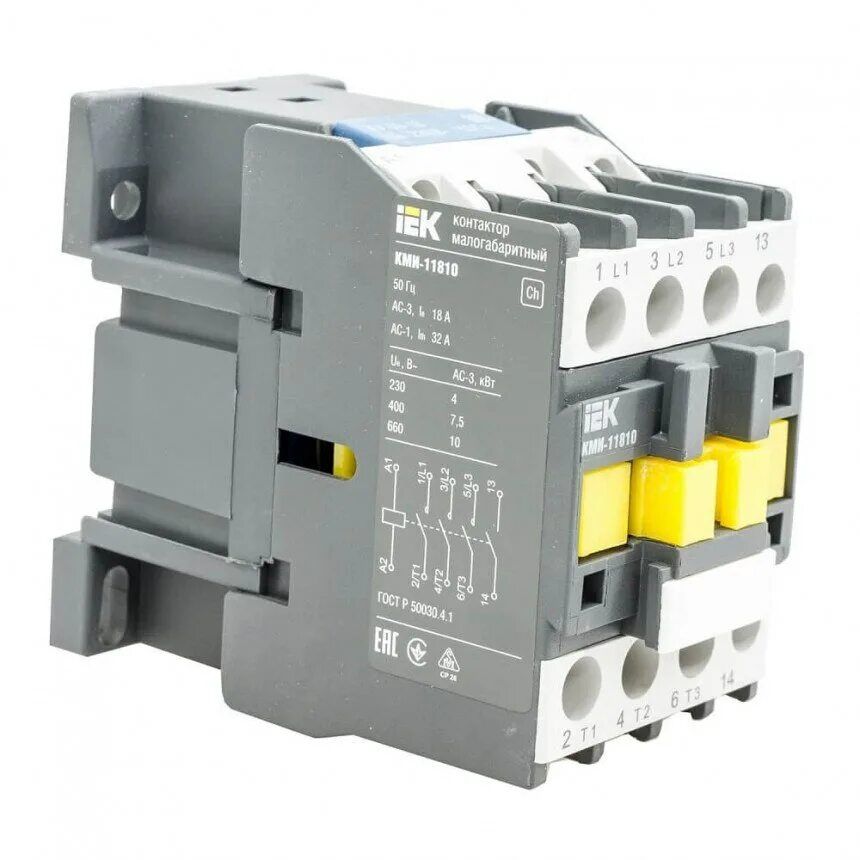

Внешний вид контактора. На боковой панели можно увидеть условно-графическое обозначение данного аппарата. Знакомые нам NO контакты и привод от какого-то прямоугольника.

Этим прямоугольником является катушка контактора, подав питание на которую мы и заставим контактор замкнуть его NO контакты.

Внутренности контактора. Неплохая схема за исключением одной важной детали: между неподвижной и подвижной частью обязательно находится пружина, которая возвращает контактор в первичное положение при прекращении подачи питания на его катушку.

В чём суть? Внутри контактора находится катушка из медной проволки - электромагнит, который притягивает к себе контакты когда мы подаём на него питание. Когда мы отключаем питание с катушки/электромагнита - пружина отталкиевает подвижную часть обратно и размыкает эдектрический контак. Да. Вот так вот просто.
