Конкурентный доступ — CSMA/CD

Примеры управления конкурентным доступом к среде передачи включают:

• Беспроводная локальная сеть (использует CSMA/CA)
• Устаревшая топология шина Ethernet LAN (использует CSMA/CD)
• Устаревшие сети Ethernet с использованием концентратора (использует CSMA/CD)

Сети WLAN работают в полудуплексном режиме, что означает, что в каждый момент времени передачу или прием может осуществлять только одно устройство. При этом необходим специальный протокол, определяющий, когда устройство может осуществлять передачу, и что происходит в случае одновременной передачи несколькими устройствами.

Если два устройства выполняют передачу одновременно, возникает конфликт. В устаревших локальных сетях Ethernet, сетевой конфликт будет обнаружен обоими устройствами. Это часть обнаружения столкновений (CD) CSMA/CD. Сетевая плата распознает этот конфликт, сравнивая отправленные данные с принятыми или определяя превышение нормальной амплитуды сигнала в среде передачи данных. Данные, передаваемые обоими устройствами, будут повреждены, из-за чего потребуется их повторная отправка.

PC1 отправляет кадр

В PC1 имеется кадр Ethernet, который нужно передать в PC3. Сетевая плата PC1 должна определить, осуществляет ли кто-либо передачу по среде. Если она не обнаруживает сигнал несущей, другими словами, не принимает данные от другого устройства, то делает вывод о том, что сеть свободна для передачи.

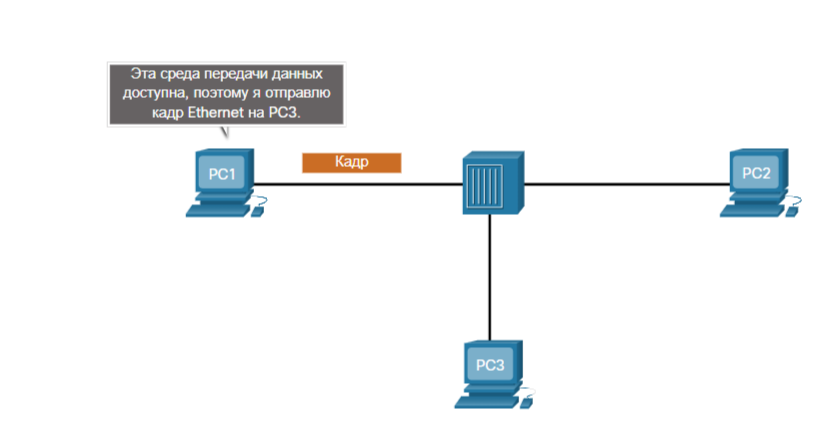

Сетевая плата PC1 отправляет Ethernet кадр, когда среда доступна, как показано на рисунке.

Концентратор принимает кадр

Концентратор Ethernet принимает и посылает кадр. Концентратор Ethernet также называют многопортовым ретранслятором. Он осуществляет регенерацию всех битов, принятых на входящем порте, и их рассылку через все остальные порты, как показано на рисунке.

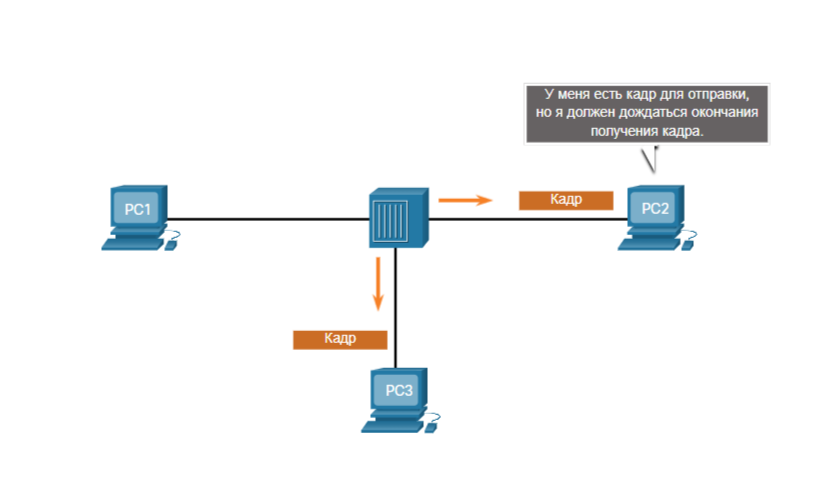

Если другое устройство, например PC2, хочет осуществить передачу, но в данный момент принимает кадр, оно должно дождаться освобождения канала, как показано на рисунке.

Концентратор отправляет кадр

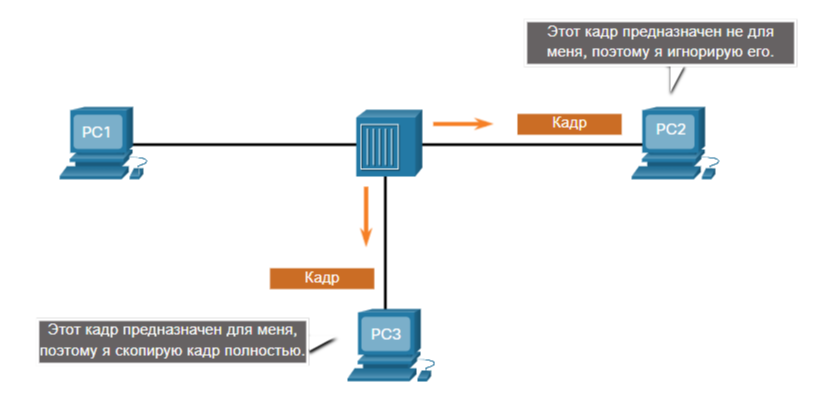

Кадр будет доставлен всем устройствам, подключенным к концентратору. Но поскольку в кадре указан адрес целевого канала данных, относящегося к PC3, то только это устройство будет принимать и сохранять весь кадр. Сетевые платы всех остальных устройств игнорируют кадр, как показано на рисунке.
