Кинематика FDM 3D-принтеров

Всем привет! Сегодня разберем, как принтеры двигают печатающей головой — от классических схем до экспериментальных многоосевых систем.

Картезианская кинематика

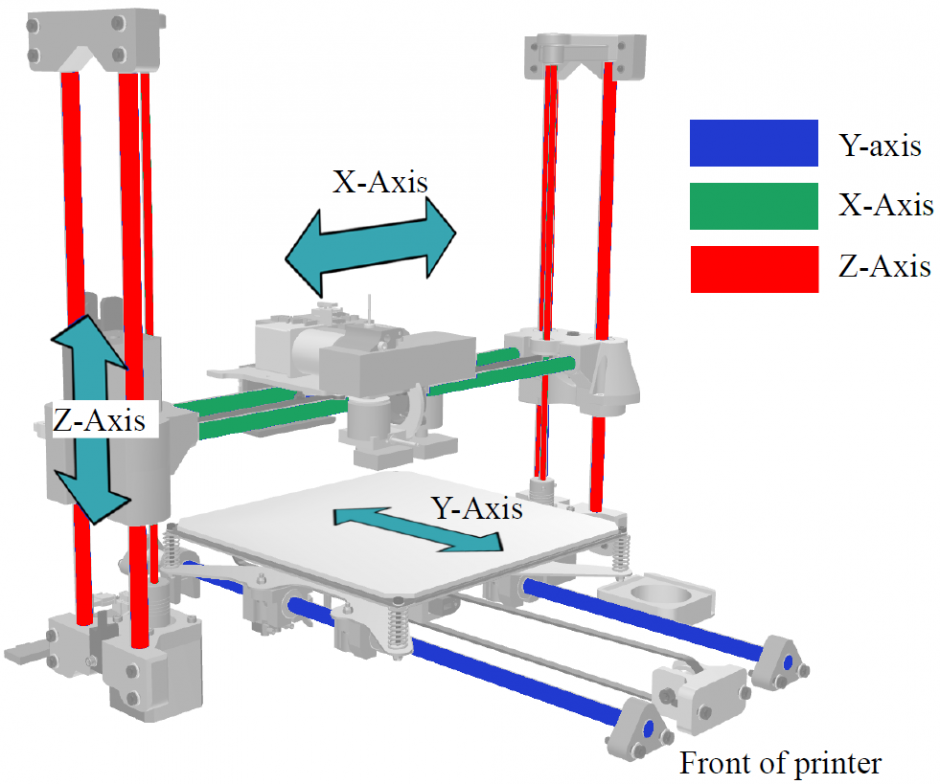

Самая распространенная и простая схема. Три мотора двигают стол и голову по осям X, Y и Z независимо друг от друга, как в школьной системе координат.

Плюсы:

• Простая настройка и понятная логика работы — идеально для новичков.
• Низкая цена и много готовых решений в интернете.
• Легко чинить и модифицировать.

Минусы:

• Тяжелый стол или портал → вибрации на высоких скоростях
• Занимает много места из-за движущегося стола.

CoreXY

Усложненная картезианская схема: два мотора управляют X и Y одновременно через систему перекрестных ремней, стол движется только по Z.

Плюсы:

• Высокие скорости за счет легкой подвижной головы.
• Точность и стабильность при правильной сборке.
• Удобно делать закрытый корпус для капризных пластиков.

Минусы:

• Требует точной настройки натяжения ремней — иначе при печати появятся искажения геометрии.
• Сложнее собирать и обслуживать, чем картезианскую кинематику.

Дельта-принтеры

Три вертикальные колонны, между ними подвешена печатающая голова на тягах. Все три мотора работают вместе для перемещения в любом направлении.

Плюсы:

• Самые высокие скорости среди FDM-принтеров.
• Компактный след — основной объем идет вверх, экономит место на столе.
• Отлично подходит для высоких цилиндрических моделей.

Минусы:

• Сложная калибровка: нужно точно выставить длину тяг, радиусы, высоты.
• Плохо подходит для широких плоских деталей — теряется рабочая область.

Ленточная печать

Вместо плоского стола — наклонная конвейерная лента (обычно 45°).Стол непрерывно движется, позволяя печатать бесконечно длинные изделия вдоль ленты.

Плюсы:

• Теоретически бесконечная длина детали.
• Автосброс готовых моделей за край — удобно для мелких серий.

Минусы:

• Сложная калибровка угла и адгезии.
• Специфический слайсинг и искажения геометрии.

Nonplanar 3D-печать

Обычные принтеры печатают строго плоскими слоями, что создает «лестничный» эффект на наклонных поверхностях. Nonplanar позволяет печатать по кривым траекториям, следуя форме детали, даже на стандартных 3-осевых принтерах.

Плюсы:

• Повышенная прочность за счет ориентации слоев вдоль геометрии.
• Гладкая поверхность без ступенек.

Минусы:

• Риск столкновения сопла с деталью — нужен компактный хотэнд.
• Требует специального ПО и алгоритмов для генерации траекторий.

5-осевая печать

К стандартным трем осям добавляются две вращательные (наклон и поворот стола или головы). Это позволяет печатать под любым углом к детали.

Плюсы:

• Минимум поддержек или их полное отсутствие — печать «подходит сбоку» к нависающим участкам.
• Ориентация нитей вдоль нагрузки — кратный рост прочности.
• Возможность печатать на криволинейных поверхностях (функциональные покрытия, ремонт).

Минусы:

• Очень сложная калибровка всех пяти осей.
• Требует специализированных слайсеров и CAM-программ.
• Дорого и технически сложно — пока это сегмент энтузиастов и лабораторий.

Что выбрать?

Для начинающих и домашнего использования: картезианский принтер — просто, дешево, масса обучающих материалов.

Для скорости и инженерных пластиков: CoreXY с закрытым корпусом.

Для высоких моделей: дельта-кинематика, если не пугает калибровка.

Для длинных профилей и серий: ленточный принтер.

Для экспериментов с прочностью и сложной геометрией: nonplanar и 5-axis, но это продвинутый уровень.

Выбор зависит от задачи: для учебы и прототипов достаточно простой картезианки, а под специфические требования (скорость, прочность, нестандартная геометрия) стоит смотреть в сторону более сложных схем.
