Как рисовать плавные линии в QGIS?

Плавные линии в QGIS - сплайны. Они, в отличие от обычных линий, состоят не просто из связующих звеньев и прямых. Там все несколько сложнее - в "теле" сплайна хранится информация об опорных точках (как и у любой другой линии), но при этом есть еще и информация о том, насколько интенсивно будет идти дуга от одной узловой точки до другой.

Как применяются сплайны при создании объектов в QGIS:

• Из кривых линий могут состоять криволинейные слои (апгрейд версия линейной геометрии)
• Из кривых линий могут состоять полигональные слои (апгрейд версия полигональной геометрии)

Как создать свой слой с использованием кривых линий?

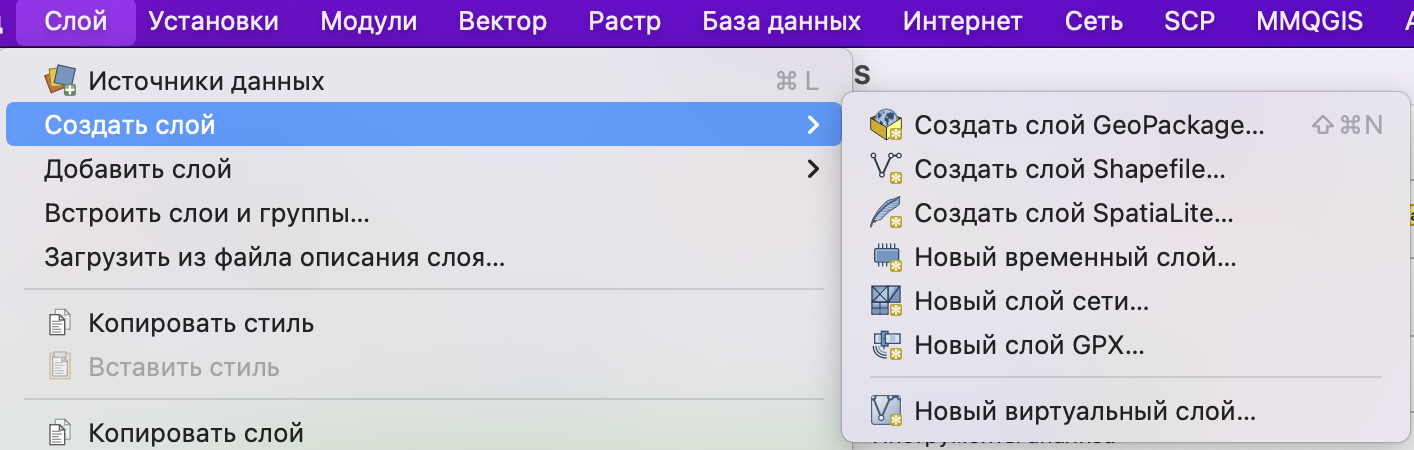

1) В QGIS создаем новый слой любым удобным способом

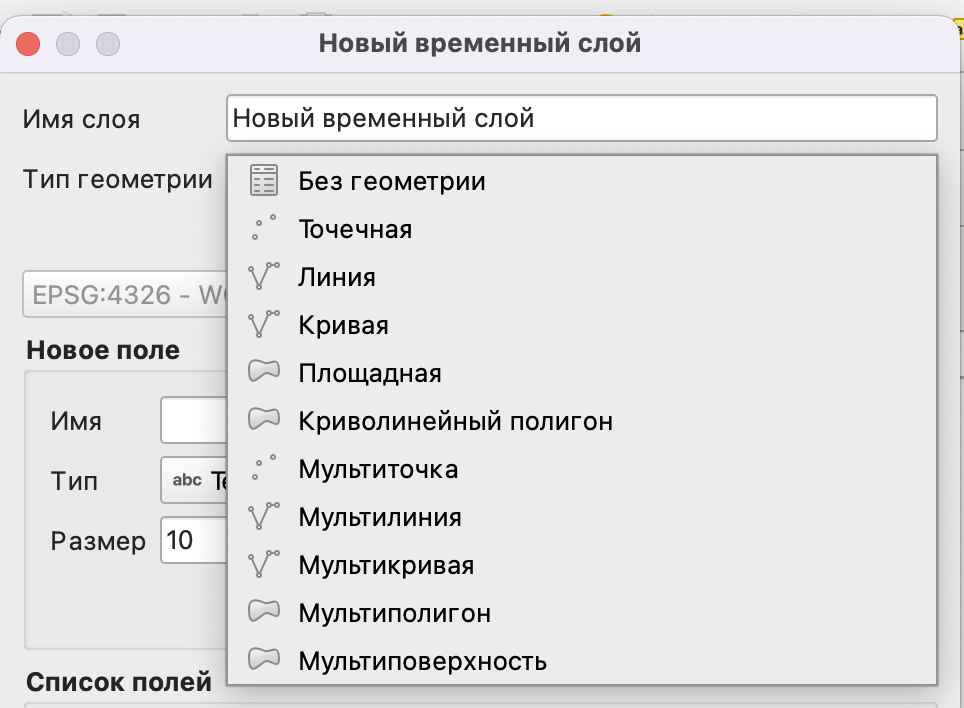

2) Нужно правильно выбрать геометрию. Если планируете создавать кривые линии, то должен быть слой с геометрией - кривая линия (curved line / splines), если же у вас должен быть полигон из кривых линий, то тип геометрии - curved polygon / spline polygon.

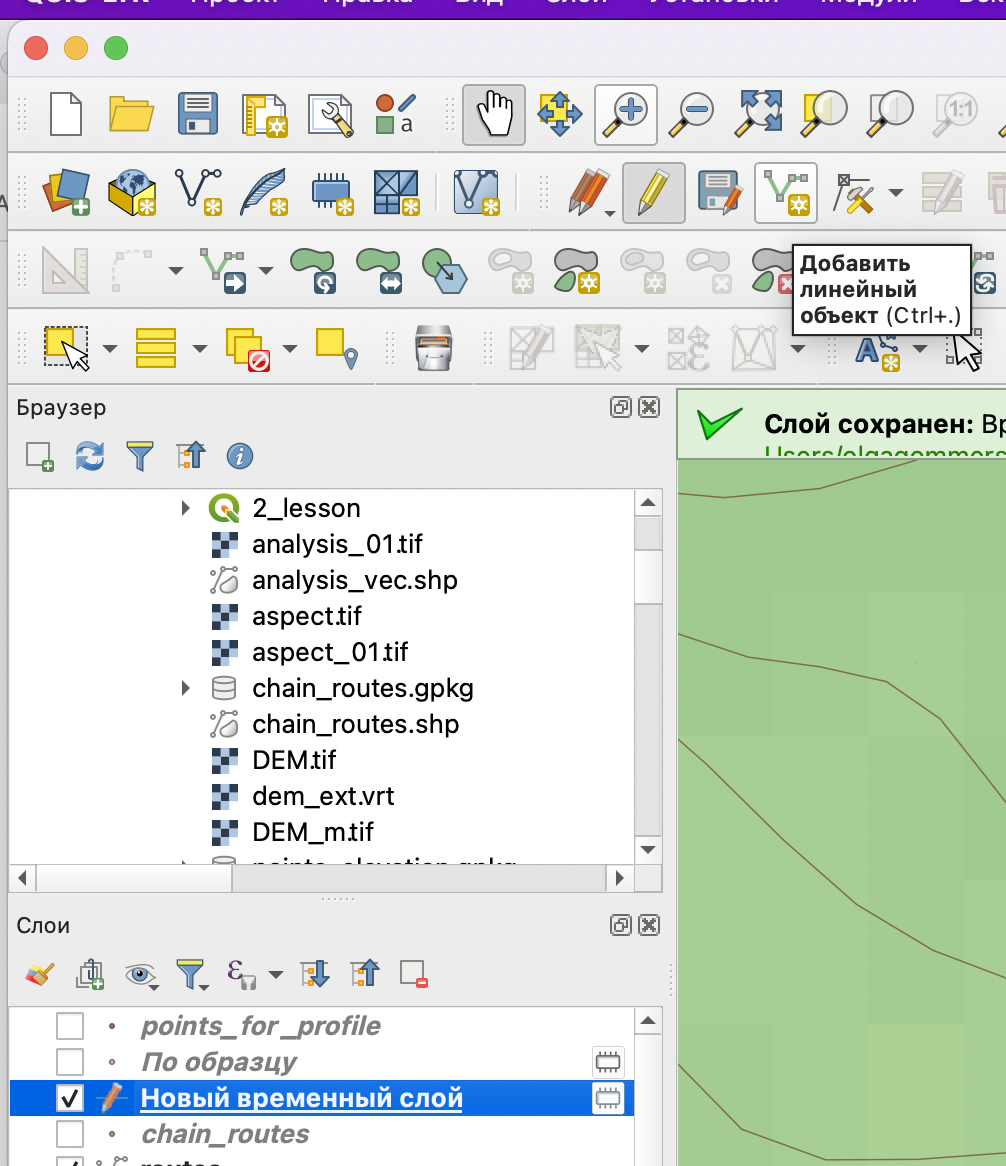

3) Добавляем новый слой в список слоев и включаем режим редактирования. Выбираем инструмент добавления новой линии (полигона) - add line/polygon feature.

4) Перед тем, как нарисовать что-то на карте, в панели дополнительных инструментов оцифровки нужно выбрать инструмент создания дуги (curved feature что-то там).

5) Нажимаете на карте в любом месте, после добавления первой точки у вас появится возможность добавления дуги. Методом проб и ошибок вы научитесь рисовать дуги таким способом.

6) Завершаете создание линии/полигона обычным способом

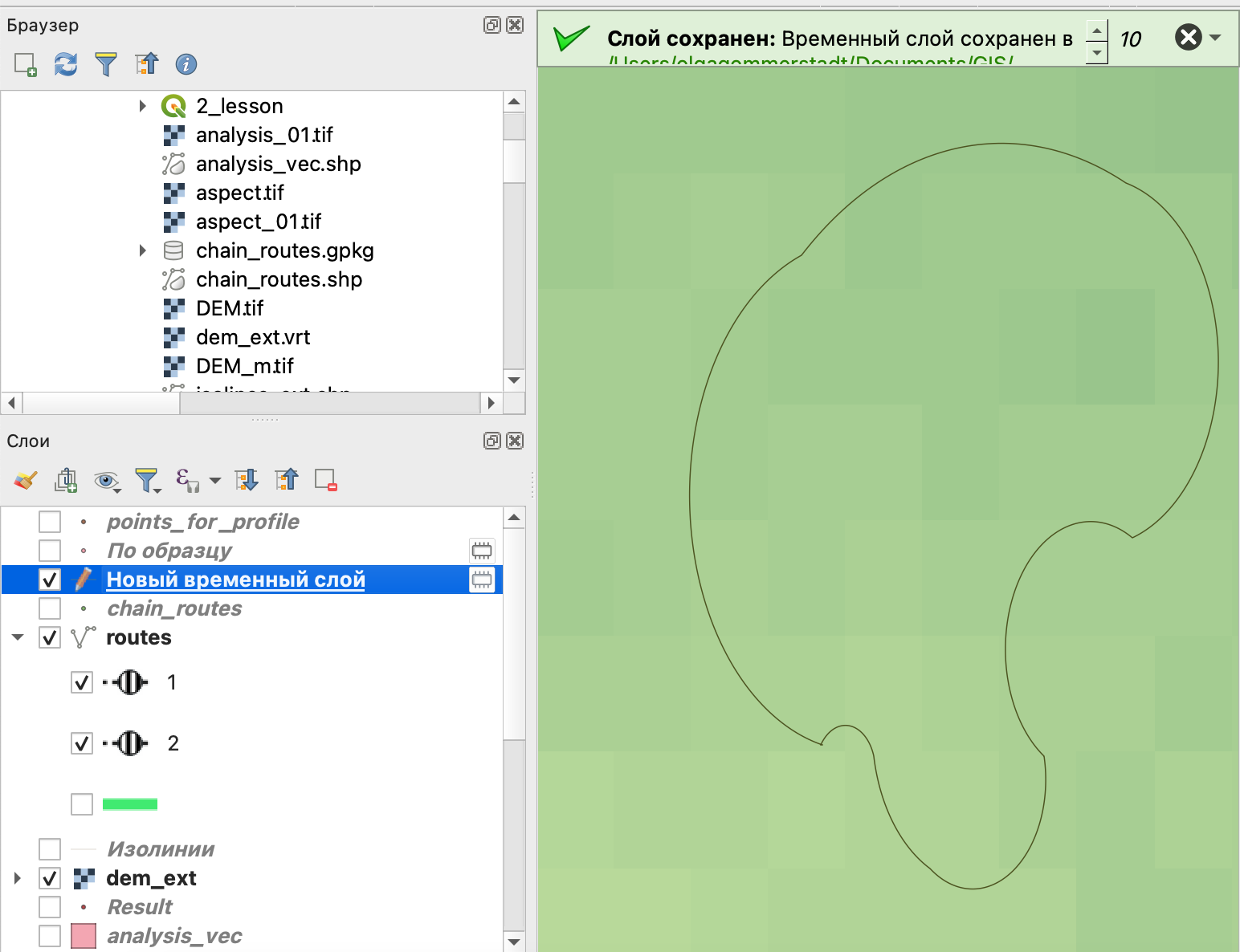

Включая и выключая режим дуги при создании линии/полигона можно создавать обычные линии, но с изогнутой частью.

Как сделать плавными уже существующие линии в линейном или полигональном слое я расскажу позже.
