Как бороться с БПЛА

Условно можно выделить 4 способа борьбы:

-пассивное противодействие;

-подмену сигнала;

-перехват управления;

-уничтожение из стрелкового или зенитного вооружения.

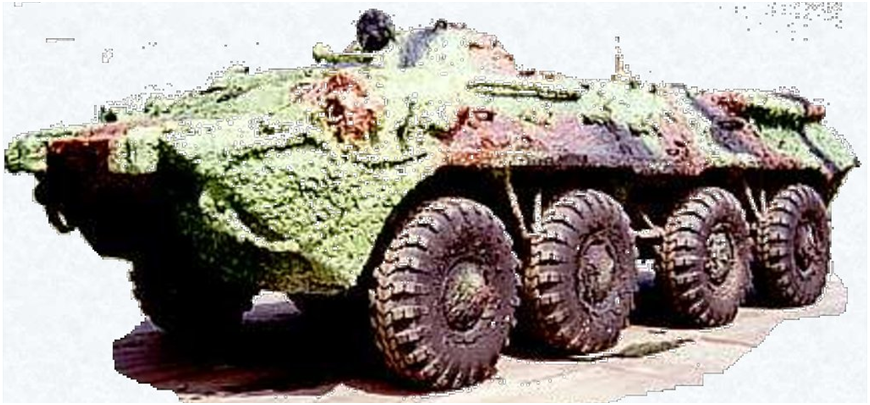

«Пассивное противодействие» - первоочередной, а иногда и единственный способ борьбы с «воздушной угрозой». Заключается в маскировке, применении дымов, создании ложных объектов/позиций и использовании защитных свойств местности. Используется нешаблонное построение боевых порядков, изменения нормативных удалений от переднего края и интервалов между элементами оперативного построения (боевого порядка).

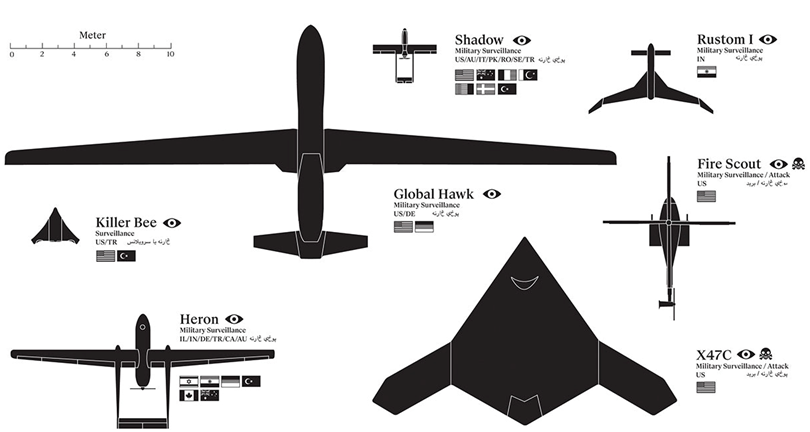

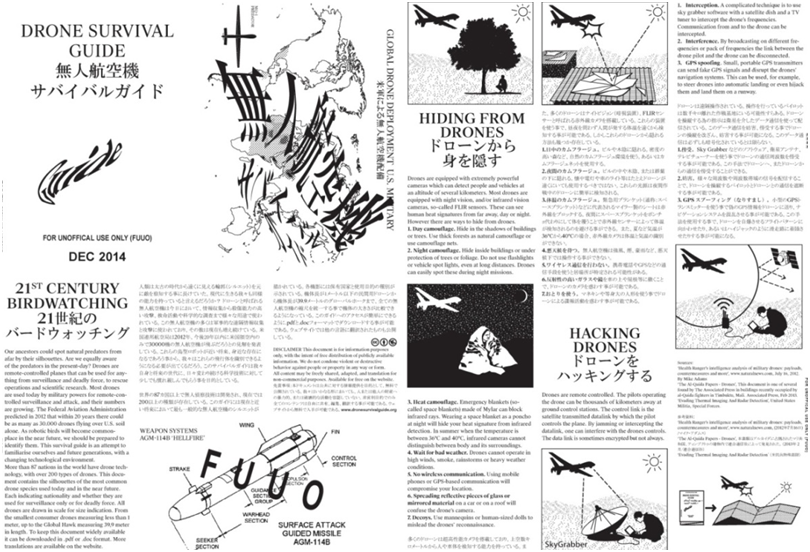

В 2012 году в Сети появилась «Drone Survival Guide» — инструкция по распознаванию дронов и способы маскировки от них.

Краткий пересказ инструкции:

Прятаться в тени деревьев, внутри зданий, не пользоваться фонарями, использовать спасательные одеяла. Они не пропускают ИК-излучение и потому их можно применять ночью. Например, одеть как пончо или сделать тент. Еще беспилотники плохо работают при сильном ветре/дыме/грозе, но обожают, когда цель «подсвечивает» себя сигналом GPS, пользуется сотовым телефоном или курит.

Ночью «курильщики часто выглядят так, словно держат в руках миниатюрное солнце». Во время восхода и захода солнца, когда земля прогревается или охлаждается, некоторым ИК-камерам с трудом удается формировать удовлетворительную картинку. Также ИК-камера практически бесполезна ночью при температуре окружающей среды 36-40 градусов. Еще помехи для камеры беспилотника создает раскладка отражающих кусков стекла или других зеркальных материалов на крышах домов и автомобилей.

Современное ПВО недостаточно эффективны против беспилотников. «Анализ геометрических размеров и технологий современных тактических БПЛА показывает, что средняя дальность визуального обнаружения составляет при наблюдении за БПЛА во фронт 100-400 м, при наблюдении на боковых ракурсах 150-700 м. Из этого следует, что при фактических высотах полета тактических БЛА 0,3-1 км их визуальное обнаружение невозможно, что затрудняет применение малокалиберной зенитной артиллерии и ПЗРК. Акустические характеристики силовых установок тактических БПЛА позволяют скрытное их применение с высот более 50-500 м».

В локальных конфликтах дроны пытаются сбивать огнем стрелкового и зенитного вооружения. Но наиболее эффективны только средства РЭБ, которые используют глушение сигнала (джаминг) или его подмену (спуфинг).

На практике, чаще всего, не занимаются перехватом сигнала управления, а просто ставят заградительную направленную помеху в широком диапазоне.

Глушение проще подмены – нарушается система связи и аппарат просто падает. В некоторых случаях это может быть плюсом – можно приземлить сразу целый рой аппаратов. В этих целях используются стационарные и переносные средства РЭБ.

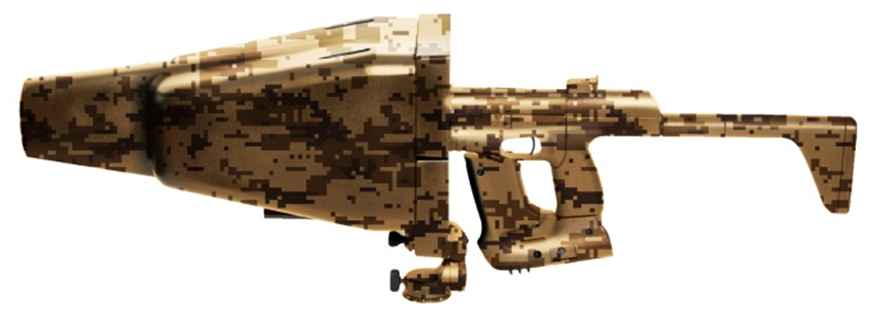

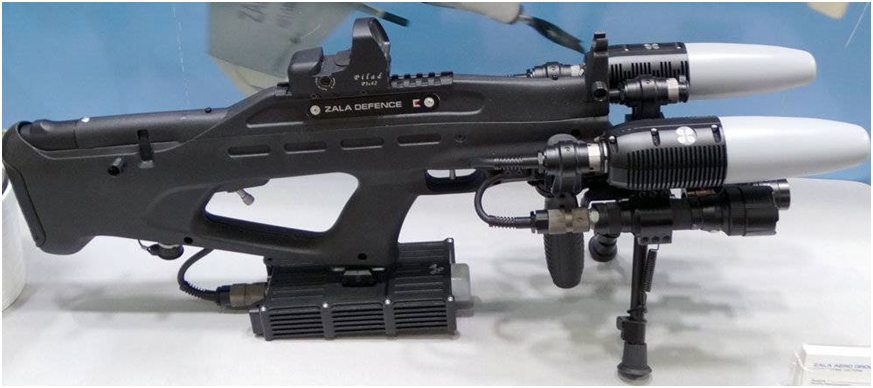

Например, REX 1 - автомат с направленным потоком ЭМИ. Выпускается концерном «Калашников». Подавляет сигналы GSM, 3G, LTE  на расстоянии до 2000 м. Вес 3,5 кг, время непрерывной работы 3 ч, дальность подавления БПЛА – 500 м.

Главный недостаток такого ружья – нужно знать, где находится дрон. Наобум стрелять в небо и сажать вражеских дронов не получится. Несмотря на все минусы, в 2016 году Пентагон вооружил своих солдат в Ираке аналогичными российскому «REX 1» ружьями «Battelle's Drone Defender».

Немного мощнее комплекс «Пищаль-ПРО», который поражает дроны на расстоянии до 2 км, но лишь в условиях прямой видимости. Как и с REX 1, чтобы подавить БПЛА, необходимо знать о его работе. Постоянно работать такие комплексы не могут – АКБ надо когда-то заряжать

Для исключительно стационарной защиты разработаны комплексы «Таран-ПРО» и радиоэлектронная пушка «Серп». «Таран» покрывает защитным «куполом» территорию радиусом до 2,7 км и применяется во время проведения мероприятий. А «Серп» защищает до 20 км пространства и используется на электростанциях, крупных предприятиях и военных базах.

В дополнение с «СЕРПом» может использоваться модуль радиомониторинга «Черемуха», которая обнаруживает дрон и местонахождение пункта его управления. Модуль определяет направления, в которых находятся дрон и его оператор, блокирует каналы связи, навигацию и даже отправляет оповещение о зафиксированной атаке посредством sms или электронной почты.

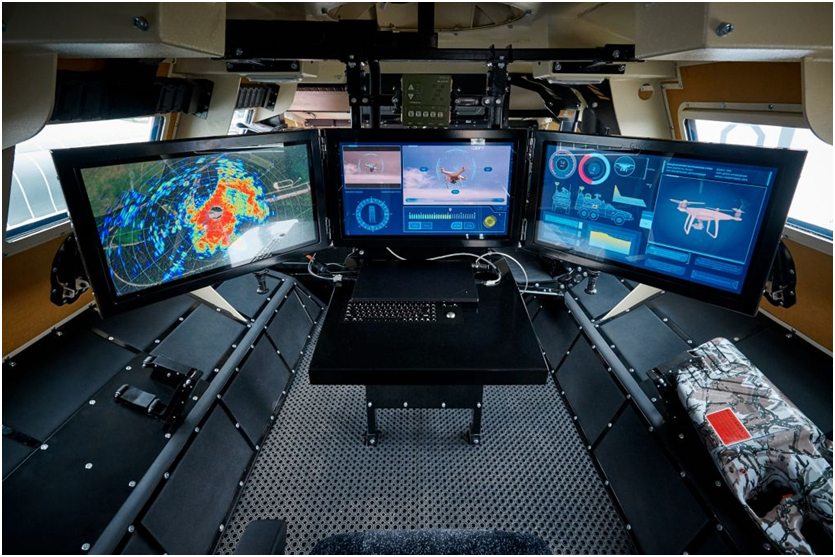

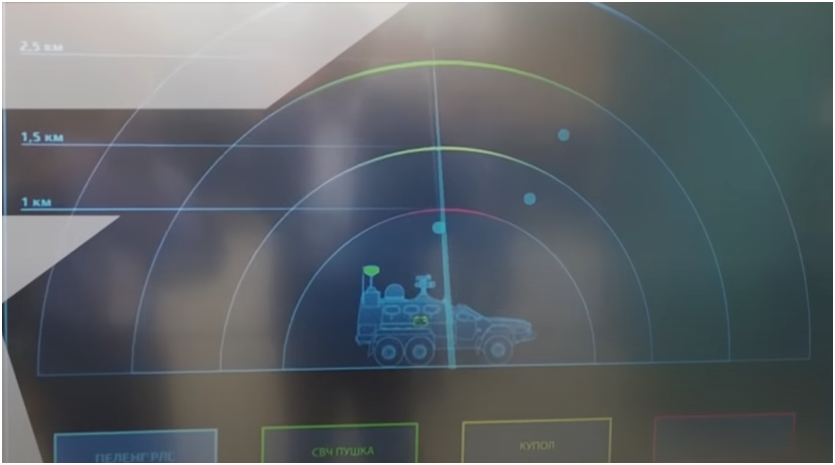

В 2020 году «Ростех» продемонстрировал комплекс «Рать», способный обнаруживать БПЛА, летящий со скоростью до 200 км/ч на дальности до 3,5 км.

Для подавления сигналов управления используется СВЧ-излучение, а физическое уничтожение происходит с помощью лазерного оборудования с расстояния до 1 км.

Для полета по маршруту и возвращения на исходную точку БПЛА использует GPS/ГЛОНАСС. Углы ориентации и перегрузки определяются с использованием гироскопов и акселерометров. В качестве управляющей аппаратуры применяются контроллеры специальным ПО. Приемник БПЛА может работать как непрерывно, постоянно измеряя текущие координаты, так и включаться периодически, корректируя работу инерциальной системы навигации.

На эти бортовые системы воздействуют организованными радиоэлектронными помехами и направляют ложные сигналы о координатах БПЛА. Значения управляющей системы искажаются – БПЛА либо набирает высоту и уже не может вести разведку, либо падает на землю.

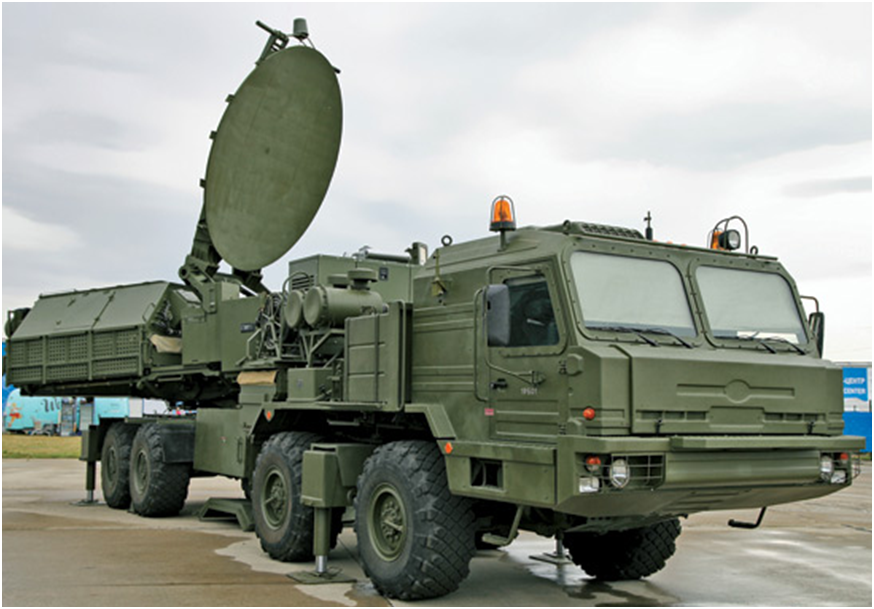

Для создания «зонтика» радиоэлектронных помех используются различные станции радиоэлектронного подавления. Например, 1Л269 Красуха-2 или «Шиповник-АЭРО».

Станции выставляют шумовые помехи. После глушения сигнала управления дроны возвращались в точку запуска. Чтобы это предотвратить, создается ложное навигационное поле, меняются динамические координаты и БПЛА уходит в сторону.

В случае в ударными дронами или атакой роем БПЛА применяется другая тактика. «Обычно высота полета крылатой ракеты или БПЛА — 60–100 м. Если поверхность земли ровная, то российский «С-400» или американский «Patriot» обнаружат низколетящую цель на дистанции 22–24 км. Это в случае, если поверхность абсолютно ровная.

То есть времени на поражение практически нет. Как только возникла отметка на экране индикатора, надо переходить на режим сопровождения цели и открывать огонь. При таких условиях встреча произойдет на дальности 11–12 км. То есть возможности ПВО ограничены и требуют мгновенной реакции.

Имеют значение и размеры защищаемого объекта. Чтобы «закрыть» зону в 3 км, нужны две группы дивизионов «С-300/400» или «Patriot». Чтобы ПВО сработала как надо, следует держать ее во включенном состоянии и организовать дежурство подготовленный и мотивированный личный состав.

То есть даже «великий и ужасный» С-400 – это не «меч-кладенец». Успешнее всего он применяется в составе специальной ракетно-артиллерийской группы, включающей ЗРС «Бук-М1(2)», боевые машины ЗРС «Тор-М1(2, 2У)», ЗРПК «Панцирь-1, (-1С)», ЗРК «Оса-АКМ», «Стрела-10М3» и ПЗРК «Игла-1» («Игла-С») и «Верба».

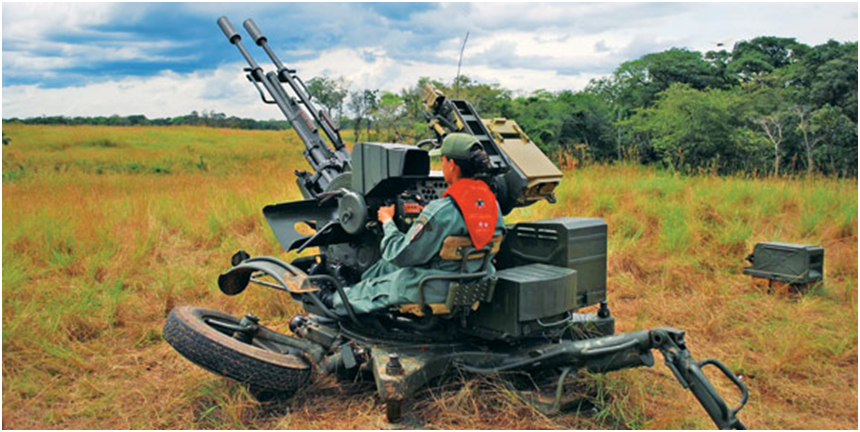

В состав зенитных комплексом могут входить даже модифицированные версии ЗУ-23. Например, на фото «ЗУшка» ВС Венесуэлы, оснащенная баллистическим вычислителем, электроприводами наведения, лазерным дальномером и тепловизором. Управление возлагается на микропроцессор, который автоматически определяет упреждение, поправки и время подрыва снарядов. Снаряды имеют увеличенное число осколков и программируемую высоту детонации

В докладе «Комплексный подход к противодействию беспилотным авиационным системам», подготовленном Объединенным центром передового опыта воздушных сил НАТО (JAPCC), подчеркивается, что система «Панцирь-С1», которая изначально была разработана для точечной защиты от самолетов и вертолетов, а также для дополнительной защиты систем ПВО большой дальности от атак летательных аппаратов с применением высокоточного оружия особенно на малой и сверхмалой высотах, стала идеальной системой для борьбы с малыми и тактическими БПЛА.

Что в итоге

Дрон можно обнаружить на расстоянии 100-700 м. Если сбивать его нечем, то лучше спрятаться - уйти в тень или занять укрытие. Стрелять по беспилотнику бессмысленно, да и ты просто выдашь свою позицию. Лучший способ борьбы с БПЛА - "закрыть небо", но этот способ требует больших затрат техники и личного состава. ЭМИ-ружья на войне встречаются крайне редко, а чтобы ими воспользоваться нужно знать, где находится дрон. Сидеть на посту и ждать - плохая затея, да и АКБ не резиновые.
