Аэрограф не должен быть непонятным, таинственным устройством, который Вы используете и сдуваете с него пылинки с благоговением. Это обычный инструмент, как и все другие, который Вам должен быть понятен. Для этого нужно изучить его устройство и принцип его работы, разобрав и увидев всё своими глазами. Вам также нужно знать, как разобрать аэрограф, чтобы тщательно его почистить. Рано или поздно Вам придётся это сделать по причине засорения. Лучше это сделать, пока он чистый и всё легко откручивается.
Будьте очень внимательны и аккуратны. В составе аэрографа есть несколько мелких деталей и пружинок. Следите, чтобы они никуда не отскочили, иначе их сложно потом будет отыскать. Не все аэрографы одинаковы. Старайтесь запоминать, что и откуда вытаскиваете и как это потом вернуть на место. В крайнем случае, в инструкции к аэрографу есть схема его устройства, на которой можно свериться местоположением деталей.
Мы будем разбирать Iwata Eclipse HP-BS . Не все аэрографы имеют одинаковое устройство, но из этого фото отчёта основной принцип будет ясен.
Сначала снимите задний колпачок и иглу. Иголку нужно вытаскивать очень осторожно, чтобы случайно не погнуть её.
Далее снимите колпачок иглы и дюзу.
В местах, где задний колпачок и колпачок иглы соединяются с корпусом стоят кольца-уплотнители.
Колпачок иглы разбирается ещё на 3 части: коронка, колпачок дюзы и основной колпачок.
Теперь снимаем регулятор положения иглы.
Далее выкручиваем направляющую пружины, вытаскиваем её вместе с пружиной.
Здесь Вы можете видеть направляющую воздушного клапана и сам клапан, торчащий из центра.
Используем пинцет, чтобы вытащить направляющую воздушного клапана.
Теперь можно вытащить пружинку клапана и сам воздушный клапан.
Держатель для аэрографа своими руками
Станок “Английское колесо”, изготовление своими руками
Задний колпачок не поддаётся никак. Что делать?
Там резьба, нужно откручивать. Можно попробовать через тряпку, сложенную в несколько раз (чтобы не поцарапать колпачок) аккуратно открутить плоскогубцами, но сильно не зажимать. Так усилие будет побольше. Главное стронуть с места. Лучше зажимать у основания, возле резьбы. На любую не поддающуюся резьбу хорошо действует универсальное средство WD-40 . У него хорошая проникающая способность. Нужно некоторое время, чтобы оно подействовало.
Ваш электронный адрес не будет опубликован.
Save my name, email, and website in this browser for the next time I comment.
Сообщений: 21
Регистрация: 20.10.2010

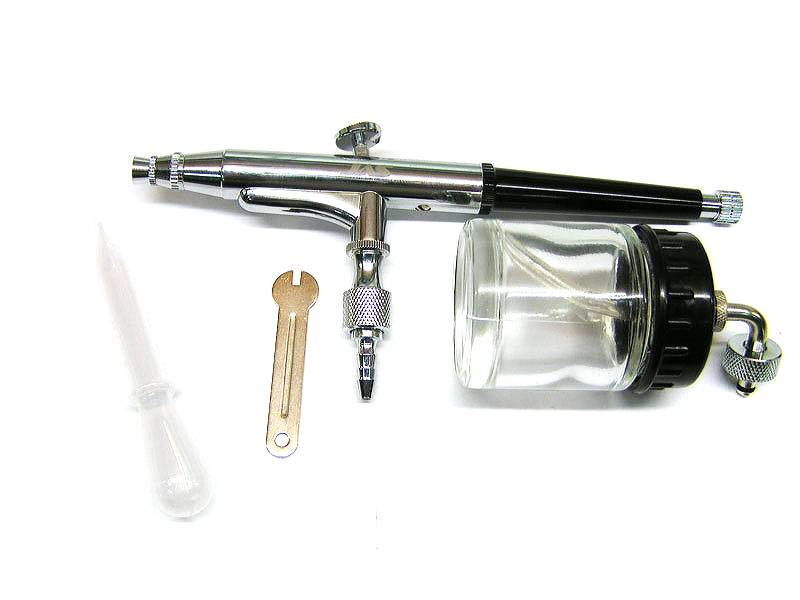

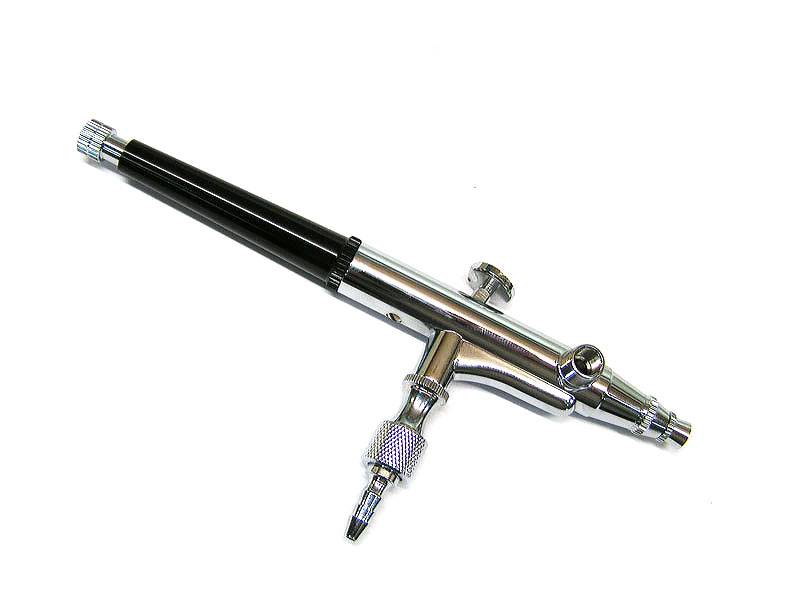

Помогите пожалуйста, у меня аэрограф jas 1115, перестал распылять краску, поступает только воздух, разбирал, прочистил сопло, но краска всё равно не идёт. Подскажите в чём может быть проблема? Так же когда он работал, он периодически плевался краской, как от этого избавится?
Моделей: 16 Сообщений: 1428
Регистрация: 22.03.2011
Тут вариантов - море: слишком густая краска, забитый канал подачи краски, грязная игла, кривая пара игла-сопло. В общем, разбирать, мыть, и дальше смотреть.
Моделей: 10 Сообщений: 17
Регистрация: 16.12.2009
Как вариант, можно предположить, что плохая герметизация сопла.
Моделей: 16 Сообщений: 31
Регистрация: 30.07.2011
Разберите, промойте иглу, сопло, канал подачи краски. Я использую специальные ершики (купил за 150р. в модельном магазине, отличная вещь.)
Моделей: 55 Сообщений: 1258
Регистрация: 29.07.2010
Моделей: 8 Сообщений: 615
Регистрация: 18.06.2011
Скорее всего вариант с кривой парой игла-сопло, у самого такое было. Надо прочистить аэрограф, собрать, залить немного воды, чтоб проверить, идёт ли распыление, и в собранном состоянии попробовать подвигать за кончик иглы в разные стороны, либо очень аккуратно подвигать выступающую часть сопла, только осторожно, всё очень хрупкое. И сначала проверьте, не погнулась ли игла или сопло.
Моделей: 37 Сообщений: 2938
Регистрация: 18.10.2010
...Может осталась и засохла на игле?Разобрать аэрограф,вынуть иглу и осторожно,шкуркой-нулёвкой почистить и зашлифовать.Так же можно посмотреть,может быть игла слишком выдвинута вперёд и при отодвигании не открывает доступ краске.Отвинтить крепление иглы и отодвинуть иглу немного. ...Как вариант,может быть такое,что туда-сюда двигаешь иглу,а плюётся.Это может быть кривая игла или несоосность иглы и сопла.Нужно подобрать,чтобы игла отходила от сопла равномерно со всех сторон.А резинка за соплом, при закручивании ,может дать этот перекос.
Моделей: 10 Сообщений: 1115
Регистрация: 30.10.2010
Проверьте есть ли резинка за соплом, потом при открученном сопле зажмите иглу пальцами и поработайте будет ила двигаться или на месте останется.
Сообщений: 21
Регистрация: 20.10.2010
Спасибо за советы, попробую то что вы посоветовали и отпишусь
Сообщений: 21
Регистрация: 20.10.2010
Простите за глупый вопрос, но как достать иглу?
Моделей: 34 Сообщений: 724
Регистрация: 19.02.2011
откручиваешь узел регулировки подачи краски (1), потом барашек цангового зажима иглы (2), тянешь на себя иглу, только осторожно, не перегибая. и еще у меня такое было на 1117, когда краска забила канал подачи краски, до него можно добраться открутив узел на который крепиться сопло (3), откручивал плоскогубцами через тряпочку, дальше чистишь спичкой и ваткой
Изменено: Антон - 11.08.2011 09:34:39
Сообщений: 21
Регистрация: 20.10.2010
Попробовал достать иглу, но она ни в какую не идёт, в чём дело может быть?
Моделей: 18 Сообщений: 5613
Регистрация: 25.05.2010
Сообщений: 21
Регистрация: 20.10.2010
Всем спасибо за советы, разобрался, всё прочистил, теперь всё в норме.
Моделей: 98 Сообщений: 2418
Регистрация: 26.09.2008
Сообщений: 21
Регистрация: 20.10.2010
Моделей: 3 Сообщений: 106
Регистрация: 23.06.2011
Изменено: Денис - 18.09.2011 12:33:23
