Кадры LAN и WAN

Протоколы Ethernet используются проводными LAN. Беспроводная связь подпадает под протоколы WLAN (IEEE 802.11). Эти протоколы были разработаны для сетей с множественным доступом.

WAN традиционно используют другие типы протоколов для различных типов топологий «точка-точка», «звезда» и полной ячеистой. Некоторые из общих протоколов WAN на протяжении многих лет включали:

• Протокол «точка-точка» (PPP);
• Высокоуровневый протокол управления каналом (HDLC);
• Сеть Frame Relay;
• Асинхронный режим передачи (ATM);
• X.25.

Эти протоколы уровня 2 теперь заменены в глобальной сети Ethernet.

В сети на основе стека протоколов TCP/IP все протоколы уровня 2 модели OSI работают с протоколом IP на уровне 3 модели OSI. Однако фактически используемый протокол уровня 2 зависит от логической топологии сети и физической среды передачи данных.

Каждый протокол управляет доступом к среде для указанных логических топологий уровня 2. Это означает, что при реализации этих протоколов в качестве узлов, действующих на канальном уровне, может использоваться целый ряд различных сетевых устройств. К таким устройствам относятся сетевые платы на компьютерах, а также интерфейсы на маршрутизаторах и коммутаторах уровня 2.

Протокол уровня 2, используемый для конкретной топологии сети, определяется технологией, используемой для реализации этой топологии. Эта технология, в свою очередь, определяется размером сети (с точки зрения количества узлов и территории) и сервисами, предоставляемыми в этой сети.

В локальных сетях обычно используются технологии, которые обеспечивают высокую пропускную способность и поддерживают большое количество узлов. Сравнительно небольшая протяженность локальных сетей (в пределах одного здания или комплекса зданий) и высокая плотность пользователей обеспечивают рентабельность этой технологии.

Однако использование технологии с высокой пропускной способностью обычно нерентабельно для глобальных сетей, охватывающих обширные территории (например, города или целые области). Ввиду высокой стоимости физических каналов большой протяженности и технологий, используемых для передачи сигналов на большие расстояния, пропускная способность таких сетей, как правило, определяется уровнем рентабельности.

Разница в пропускной способности требует использования различных протоколов для локальных и глобальных сетей.

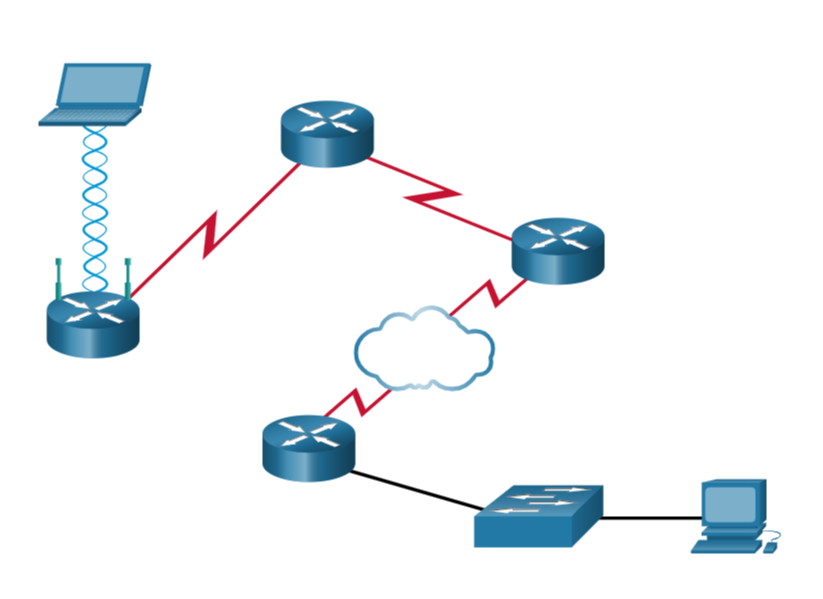

К протоколам канального уровня относятся:

• Ethernet
• Беспроводная сеть 802.11
• Протокол точка-точка (протокол PPP)
• Высокоуровневый протокол управления каналом (HDLC)
• Сеть Frame Relay
