Кабельная сборка для APRS, SSTV и т.п.

Дисклеймер.

Изделия описанные ниже, по большей части лютый "колхоз". Когда схемы собираются "на проверку" они почти всегда такие. Но зачастую, если все заработало и работает хорошо, то в таком виде и остается. Типа сработало "первое правило инженера". Но тут так не прокатило. В какой то момент я решил собрать другие варианты. К сожалению, вышло так, что в наличии и в рабочем состоянии у меня остался только второй вариант.

Так, как не первый раз в чате появляется вопрос о связке "смартфон + портативная радиостанция", для приема изображений SSTV, я решил в этот раз не списываться с отдельным человеком, а опубликовать этот небольшой опус.

Изначально, года два назад, в планах было сделать полноценное руководство, по работе и через дигипитер с помощью портативной радиостанции, самодельного кабеля и телефона, и по приему SSTV и еще опробовать несколько идей. Но из-за нехватки свободного времени, на то, чтобы попробовать и сравнить разные варианты, выбрав наиболее лучшие, выполнить сборку на печатной плате(чтобы не стыдно было), руководство я писать забросил. Да и сама тема мне уже показалась избитая. Информации в сети много.

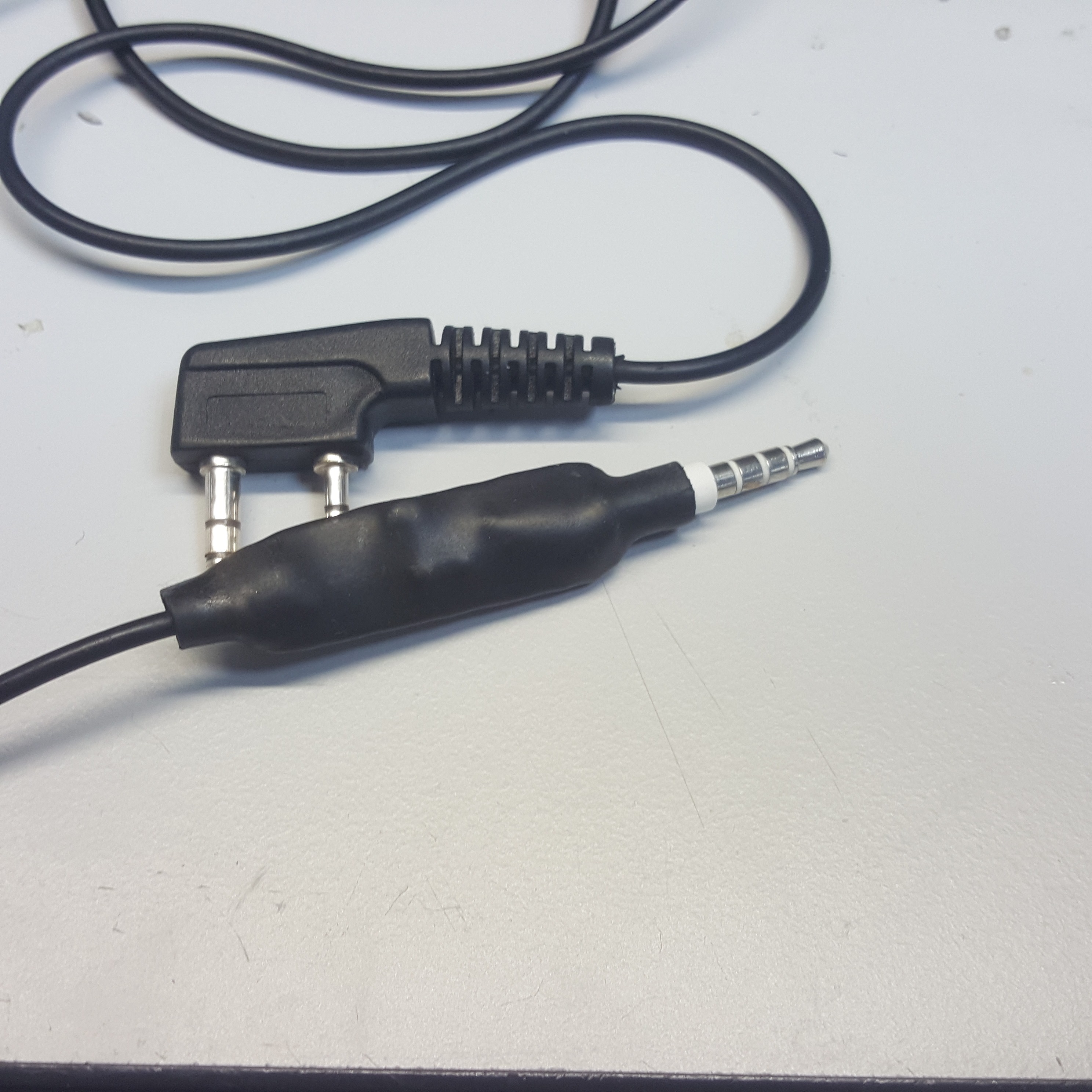

Первый вариант собрал "на коленке", использовав кусочек макетной платы, во времена томных, весенних вечеров карантина, 2020 года.

В качестве подопытного телефона был выбран Yotaphone 2. Занятный аппарат скажу вам. Есть у меня один проект с ним, но об этом в другой раз.
Собранное изделие заработало сразу. Проверял на частоте 144.800 МГц, отлавливая и передавая пакеты APRS, с помощью программы APRSdroid.

После некоторого времени, вдоволь наигравшись с APRS, я приступил к изучению других интересных радиолюбительских штук, а кабель был закинут в корзину с проводами, до ближайшего анонса трансляций SSTV с борта МКС. Тогда я о нем снова вспомнил.

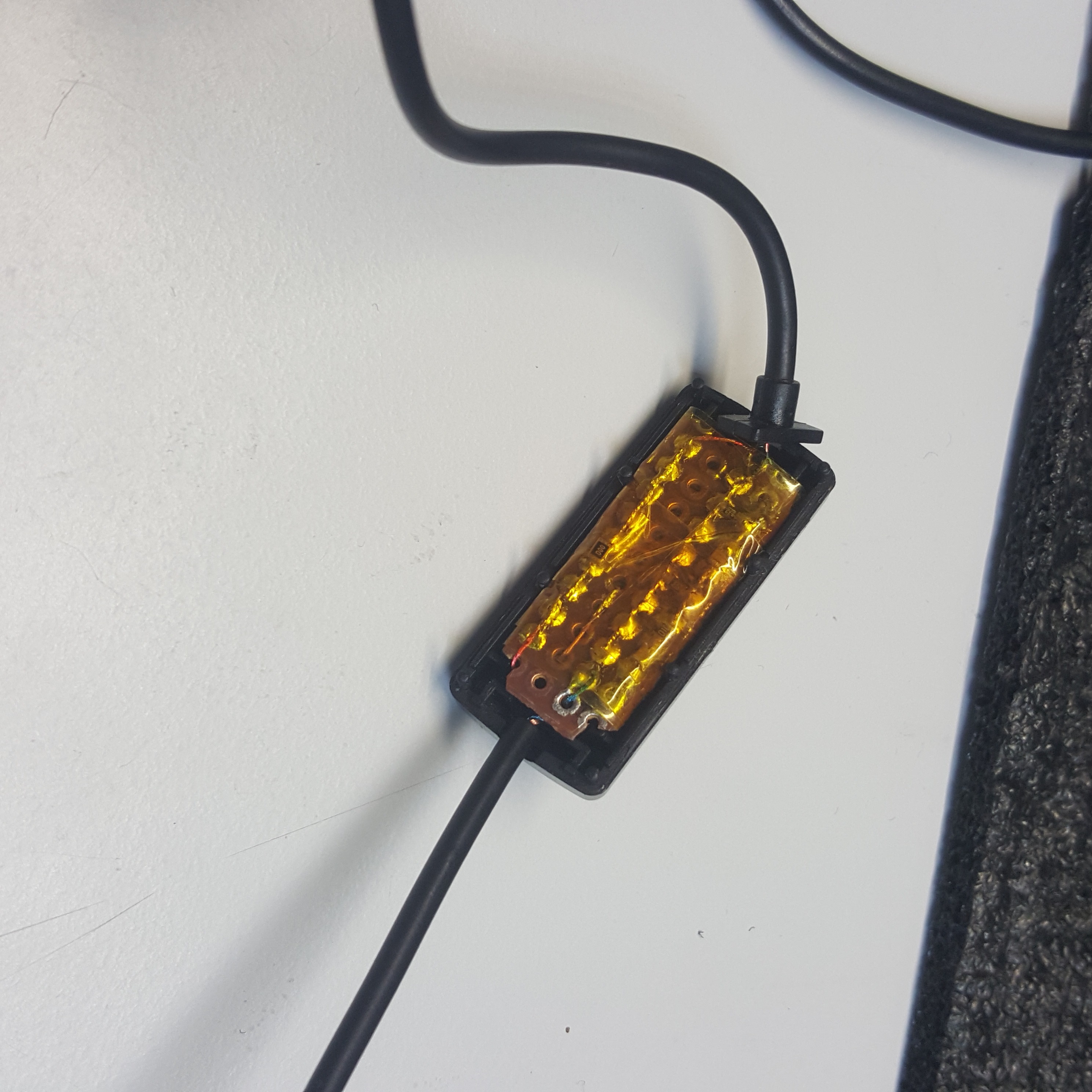

В какой-то момент, мое эстетическое равновесие, все же начало рушиться из-за внешнего вида моей сборки. Пришлось принять меры, и придать изделию более благородный внешний вид. Но травить печатную плату я упорно не хотел и заказывать для одного экземпляра тоже. Поэтому снова макетная плата. Экспериментальная же! К тому же кусачками ее сразу же подогнал к выбранному корпусу. В этот раз решил использовать smd компоненты и другой вариант схемы.

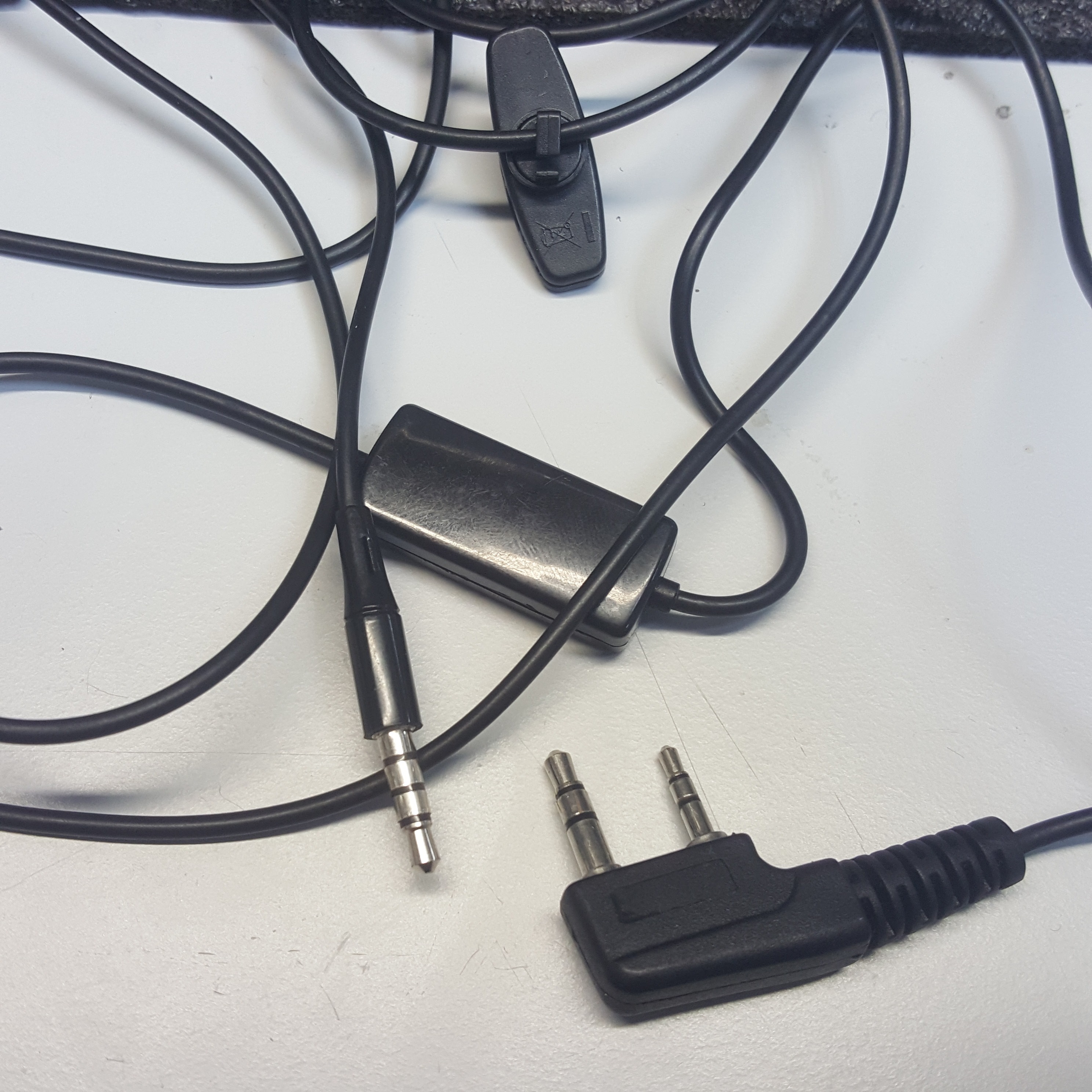

Так же кабель до телефона я решил увеличить. И при первом запуске, ничего не заработало! Если кратко, то перестарался с длинной кабеля до телефона. Полметра оказалось перебором. Сократив длину кабеля от "макетки" до телефона до 25 см., все заработало. Общая длинна всей конструкции 75 см.

Само изделие тоже претерпело изменение. Кабель до телефона был увеличен. И при первом запуске, ничего не заработало! Если кратко, то перестарался с длинной кабеля до телефона. Полметра оказалось перебором. Сократив длину кабеля до телефона на 25 см., все заработало. Общая длинна всей конструкции 75 см.

Для изготовления данного изделия, было использовано:

1) Самая дешевая гарнитура от Баофенга;

2) Обломок макетной платы (но можно заморочится и сделать все по-красоте. Рекомендую делать пока есть задор. Ибо нет ничего более постоянного, чем временное!);

3) Набор компонентов (номиналы на схемах);

4) Корпус для платы. (я использовал от старой гарнитуры Samsung, но можно прикупить и маленькую пластиковую коробочку. Туда можно запихнуть и контрольный динамик, и переключатель, и фонарик и т.п.);

5) Кабель для наушников, где мне пришлось заменить Ыхней разъем на 4-х пиновый jack 3.5

Оставлю табличку. Если вдруг кто-то, ВНЕЗАПНО, решит использовать  ̶С̶В̶О̶Й̶ ̶2̶0̶0̶7̶-̶й̶ древний смартфон, то нужно убедится в правильности его распиновки. Новые модели - CTIA.

Ловкость рук, зоркость глаз, щепотка фарта (или внимательности) и вся сборка заработает сразу.

Проверены на телефонах Yotaphone 2, Samsung A5, Samsung S6.

Проверены на радиостанциях Baofeng UV-5R и Wouxun KG-UVD1P.

Знакомый пробовал повторить первую конструкцию и использовать ее с радиостанцией abbree ar-889, но у него не вышло. Возможно, где-то ошибся, а может «не та система». Не знаю.

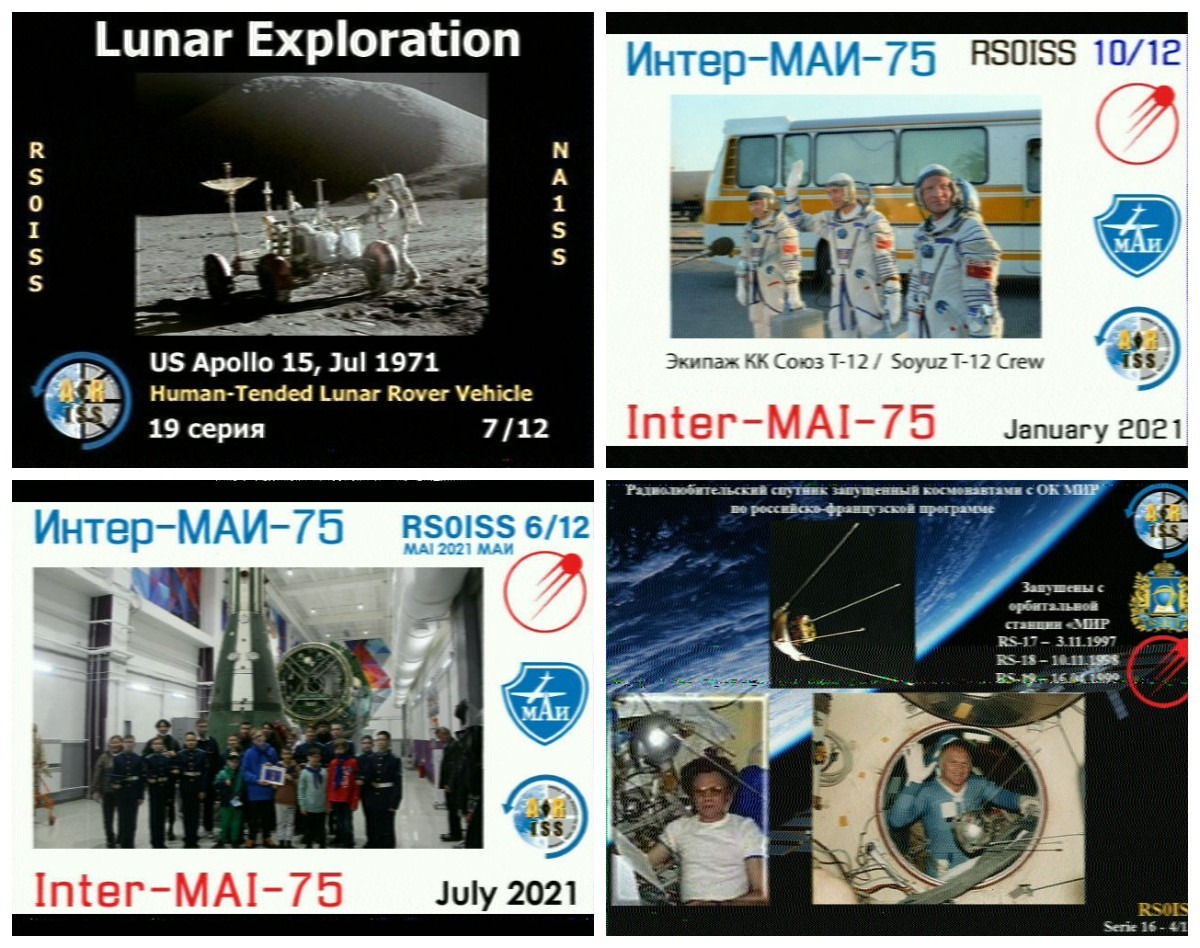

Пример приема SSTV.
Заняв выгодную позицию, где-нибудь в парке и дождавшись входа МКС в зону радиовидимости, я чуть отвожу штекер из гнезда радиостанции, полностью не извлекая, поджимая пальцем руки и мониторю эфир на слух.

Услышав знакомое улюлюканье, жму пальцем на разъемы, тем самым мгновенно вставляя его в гнездо и снимаю с паузы Robot36. Дальше наслаждаюсь приемом картинок. Разъем не извлекаю. Антенну веду по приложению Look4sat, и по необходимости корректируя частоту. Паузы обычно уже известны, и в среднем составляют около 2 минут. Формат тоже устанавливаю заранее, PD-120, кстати он не менялся довольно давно. Это относится к приему SSTV c МКС. Для приема SSTV с "Зоркого" RS15S, я применял SDR приемники. Эти изделия я не проверял на "Зорком" RS15S, т.к., забыл на тот момент, куда спрятал кабели, после последнего использования))

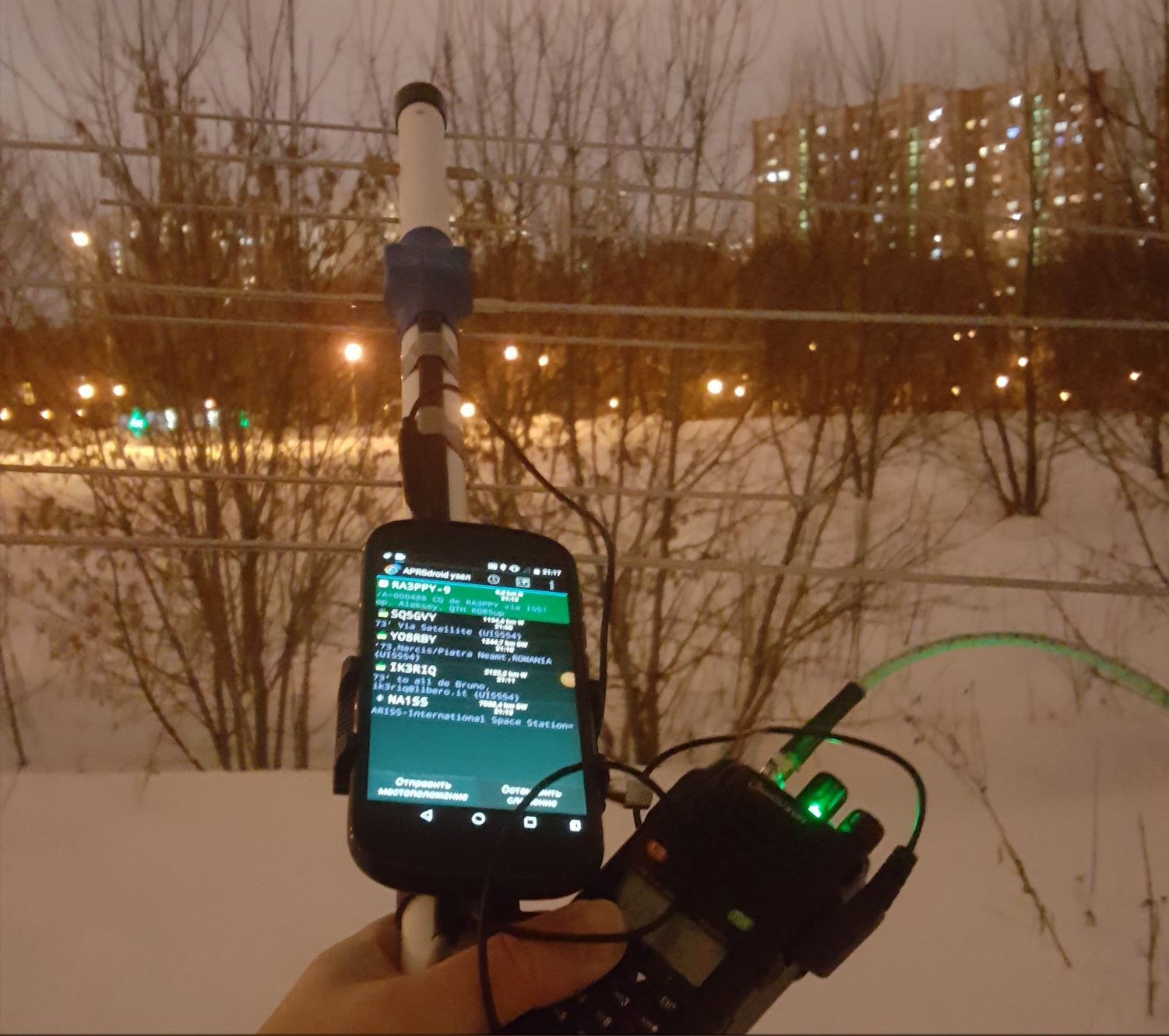

Помню, года два назад с Димой R4UAB, активно тестировал изделие пытаясь сработать через систему APRS на МКС. С горем пополам, но сообщения друг друг другу мы отправить и получить смогли. Оказия случилась в апогей мероприятия.
Пальцы замерзли окончательно и руки я просто не чувствовал. Не смог даже разобрать антенну. Так, с антенной подмышкой и закинув все остальное в рюкзак, с одеревеневшими руками, но очень довольный результатами испытаний, я и попрыгал по сугробам домой.

ВАЖНО! Не надо устанавливать максимальную громкость на радиостанции. При первых тестах, понемногу увеличивайте от минимальной. Для себя я подобрал около 20% от громкости.

Все! Благодарю за внимание.
