КАПРИЗНАЯ И ГОРЯЧАЯ DDR5-ПАМЯТЬ

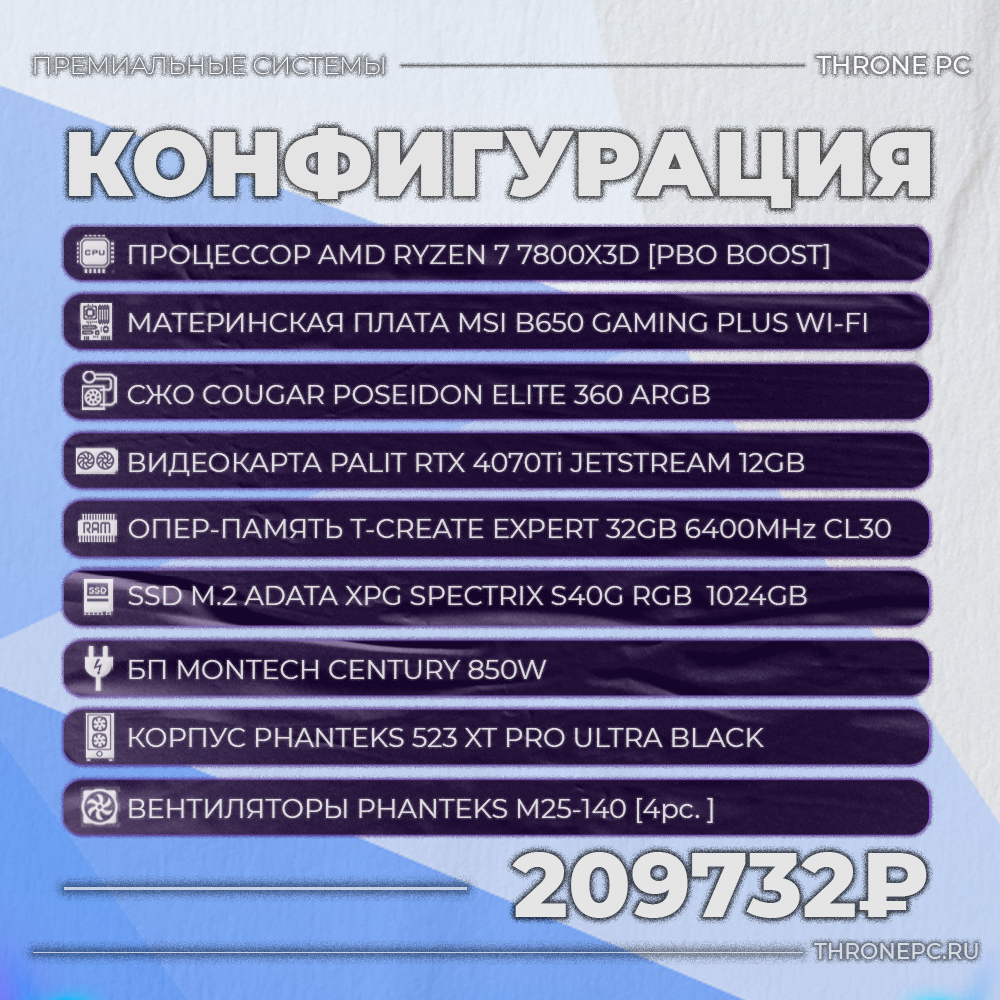

На повестке дня предлагаю с вами обсудить проблему высоких температур и низкой энергоэффективности современного стандарта оперативной памяти DDR5 в контексте обсуждения нового индивидуального проекта под номером 114 для Василия из города Сыктывкар!

Данная система является, по сути, клоном проекта под номером 112 за исключением системы жидкостного охлаждения, блока питания, видеокарты и дополнительного охлаждения на ОЗУ.

Тема действительно интересная с точки зрения наблюдения за развитием технологолического процесса, связанного с созданием DDR5-памяти. Наши заказчики ещё до момента проектирования их компьютеров осведомлены, что для достижения высоких показателей частот и низких таймингов мы должны учитывать несколько ключевых факторов:
1. Качество чипов самой оперативной памяти;
2. Качество проработки материнской платы (количество слоёв текстолита);
3. Версия BIOS-а материнской платы;
4. Уровень проработки организации воздушного потока в корпусе;
5. Степень нагрева оперативной памяти (качество радиаторов, термопрокладок и плотность их прилегания как к чипам, так и к самим радиаторам);
6. Удачность как самого процессора, так и его контроллера памяти.

И в отличие от DDR4, где с температурами было всё НАМНОГО проще, новый стандарт под номером 5 с самого момента выхода буквально прямым текстом заявил своим обладателям: "Да, я стану для тебя ещё той занозой в энном месте!".

Раньше при настройке DDR4-памяти было достаточно отрегулировать всего лишь три...3 значения напряжения, одно из которых связано с самим напряжением, подаваемом на оперативную память (DRAM Voltage). Новый же стандарт DDR5-памяти уже требует учитывать как минимум 6 значений:

1. CPU SA Voltage - напряжение системного агента (на кольцевой шине/часть процессора, которая включает разные контроллеры)
2. CPU VDD2 - аналогично связанное напряжение с контроллером памяти;
3. CPU VDDQ (TX) - напряжение на самом контроллере памяти процессора;
4. DDR VDD Voltage - напряжение на самих модулях ОЗУ;
5. DDR VDDQ Voltage - напряжение сигнальной шину ОЗУ;
6. DDR VPP Voltage - связанное напряжение со стабильностью работу памяти.

И недостаточно просто поднять напряжение по всем ранее упомянутым показателям как это было в случае с DDR4, ведь теперь для того, чтобы достичь высоких частот вам необходимо точечно подбирать ДИАПАЗОН РАБОЧИХ ЗНАЧЕНИЙ напряжений, в частности первых трёх. И что самое забавное - нет универсального шаблона для настройки каждого комплекта оперативной памяти, ведь у нас есть 6 ключевых факторов, которые упоминались ранее. Как итог - всё необходимо делать индивидуально и по-новой.

"Зачем я вам об этом всё рассказываю?" - наверняка, спросите вы.

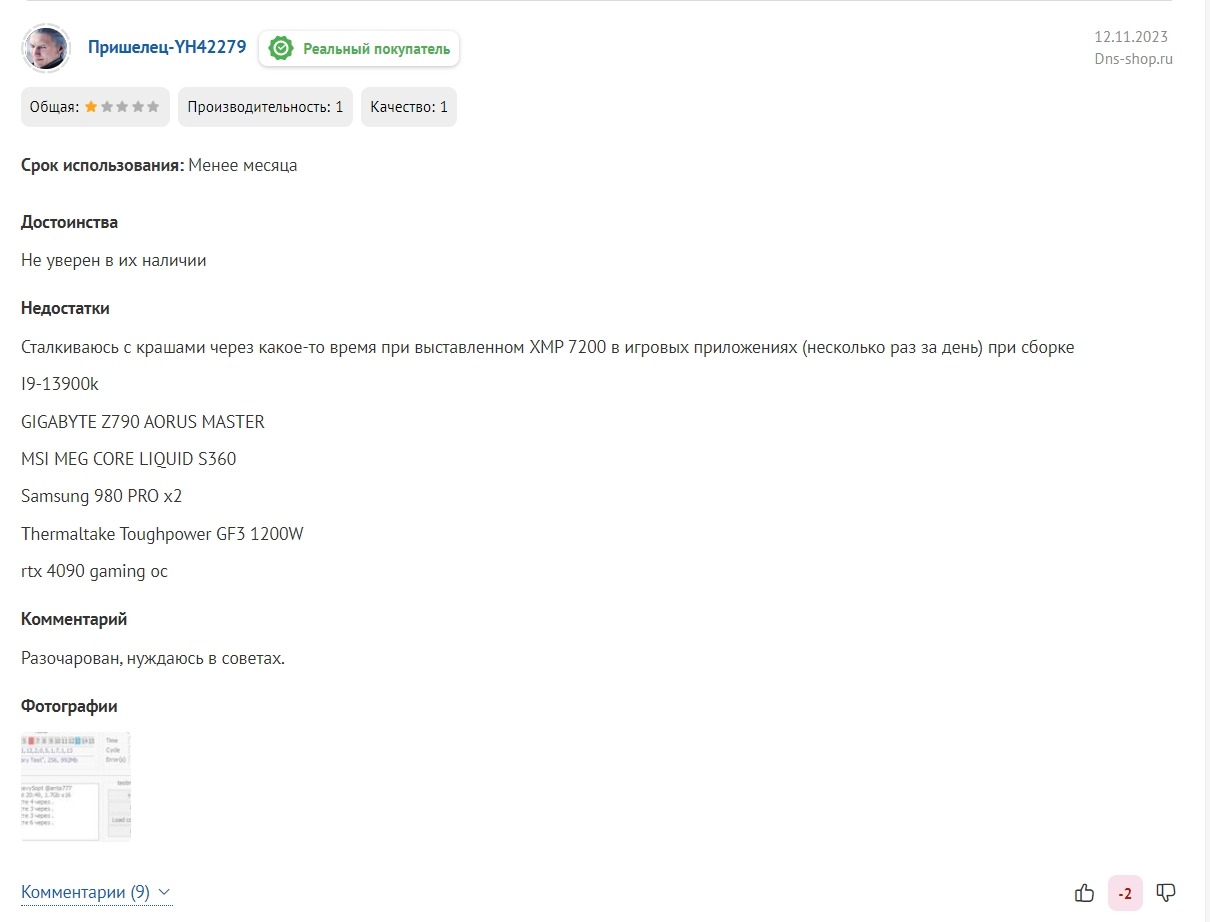

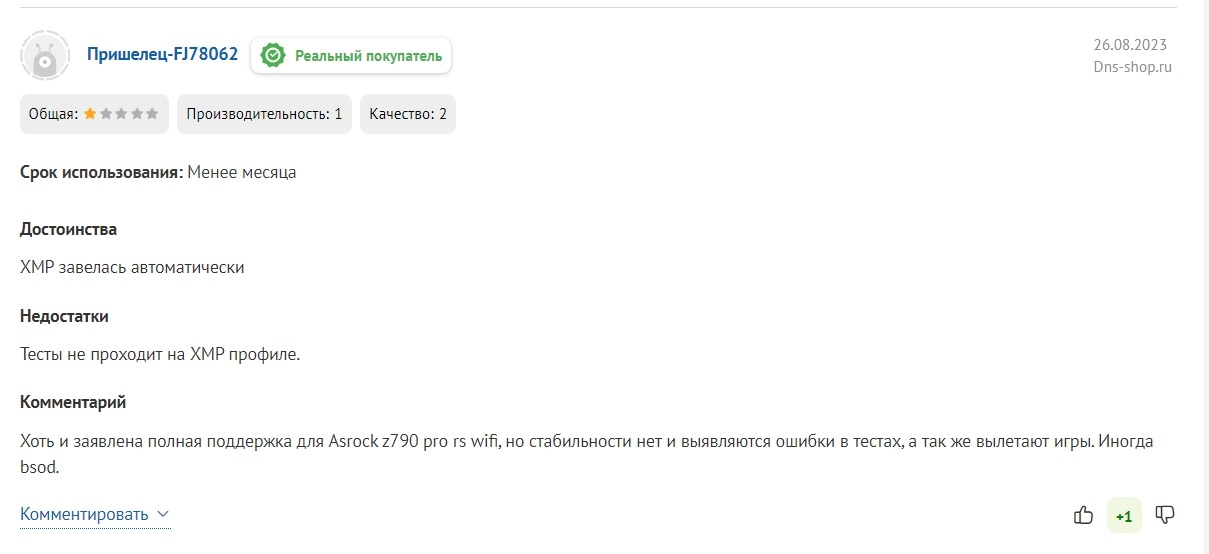

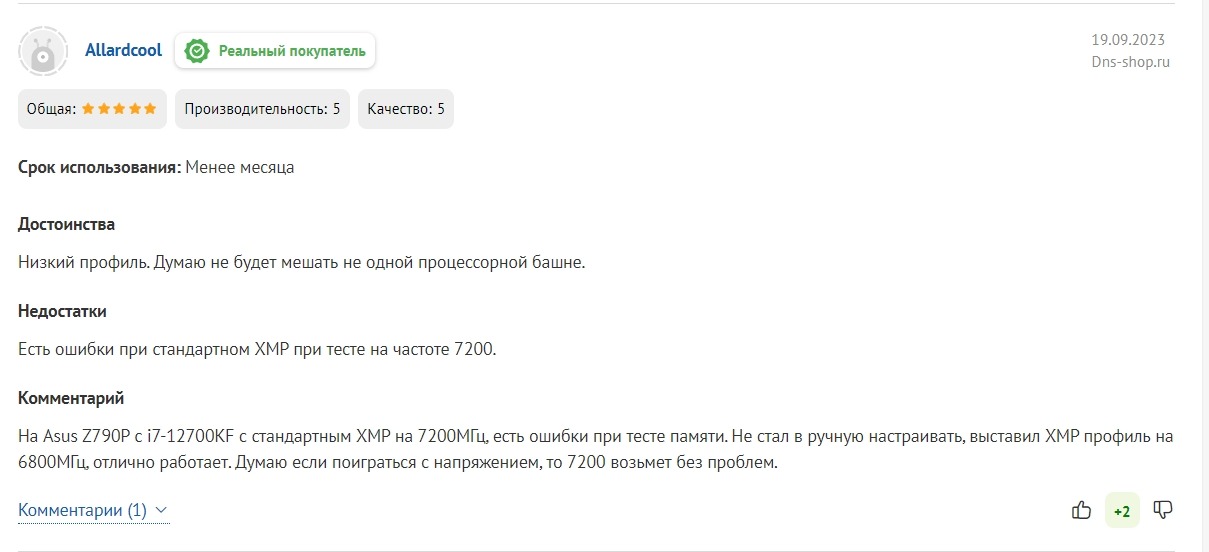

Дело в том, что довольно-таки часто можно встретить гневные отзывы неосведомленных и неразбирающихся потреблителей касательно оперативной памяти, где красуются частоты равные 7200MHz. Как правило, жалоба связана с невозможностью запуска XMP-профиля, указанного в карточке товара.

И потом вы, как обычный потребитель, читаете это и думаете, что оперативная память, наверняка, некачественная, раз возникают такие проблемы. А это всего лишь 7200MHz с таймингом 34, что приравнивается по уровню игровой производительности с 6000MHz и таймингом 30.

Плюс ко всему стоит поговорить о тех самых температурах, вопрос которых довольно-таки часто игнорируется горесборщиками, и не учитывающих это при проектировании своих готовых компьютеров. Что ещё более важно, так это то, что мало кто из компаний, ориентированных на массового потребителя, уделяет должное внимание качественной организации охлаждения в вашем корпусе, часто используя вентиляторы и СЖО с низким КПД.

На 2024 год средний объём потребления оперативной памяти составляет около 20гб в играх за исключюнием немногих игровых проектов, где можем сжираться и все 48, 64Гб. Важно понимать, что чем меньший объём загрузки, тем меньший объём потребления и тепловыделения самой оперативной памяти - как итог, температура удобоваримые.

Но что произойдёт, если в ближайшем будущем большая часть игровых студий перейдёт на тяжелые игровые движки, игровые проекты которых уже потребуют и 32, и даже 48Гб вашей оперативной памяти? А если вы используете весь объём ОЗУ в рабочих задачах???

Правильно - вы сможете наблюдать пик своих температур на планках оперативной памяти! Постоянные зрители и читатели нашего канала знают, что чем больше объём DDR5-памяти, тем больших напряжений требуется для питания, как следствие рост объёмов потребления и итоговых температур не заставит себя долго ждать.

А что у нас было ранее указано в ключевых факторах достижения высоких частот на оперативной памяти? - Правильно, степень её нагрева!

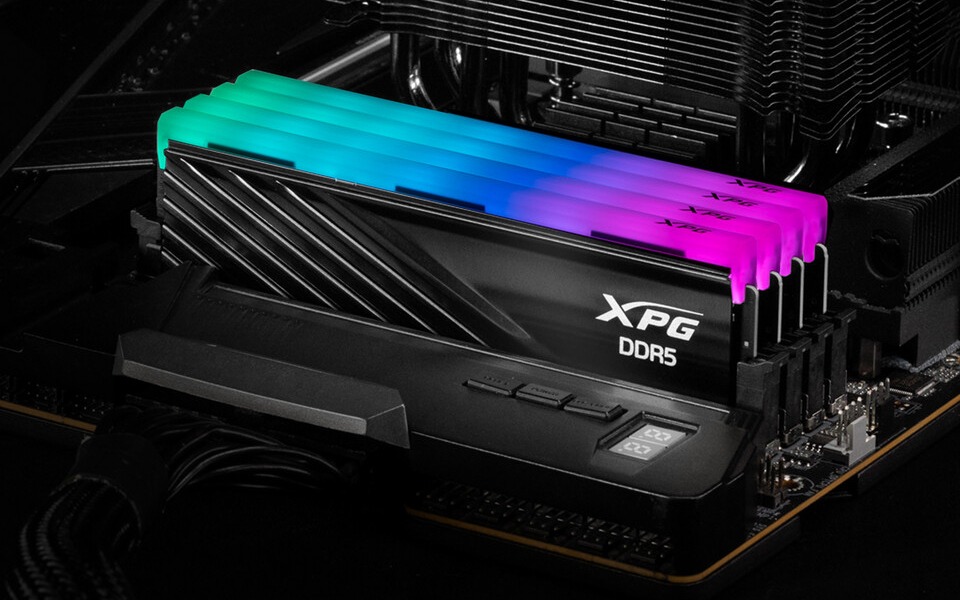

Есть довольно-таки часто используемый нами комплект ОЗУ модели ADATA Lancer Blade на топовых чипах Hynix A-die с пресетом 6000MHz и CL30 при напряжении в 1.35V. Так вот: температура при 100% нагрузке спустя 15 минут тестирования подходит к 55-59 градусов с использованием качественных вентиляторов, вращающихся на 30% от своего максимума. Это при условии, что порог ещё более-менее адекватного заначения это 60 градусов!

Какие температуры будут с таким же XMP-профилем, но уже на 64ГБ? Правильно, выше на 2-5 градуса, так как уже потребуется больше напряжения, а именно 1.4V.

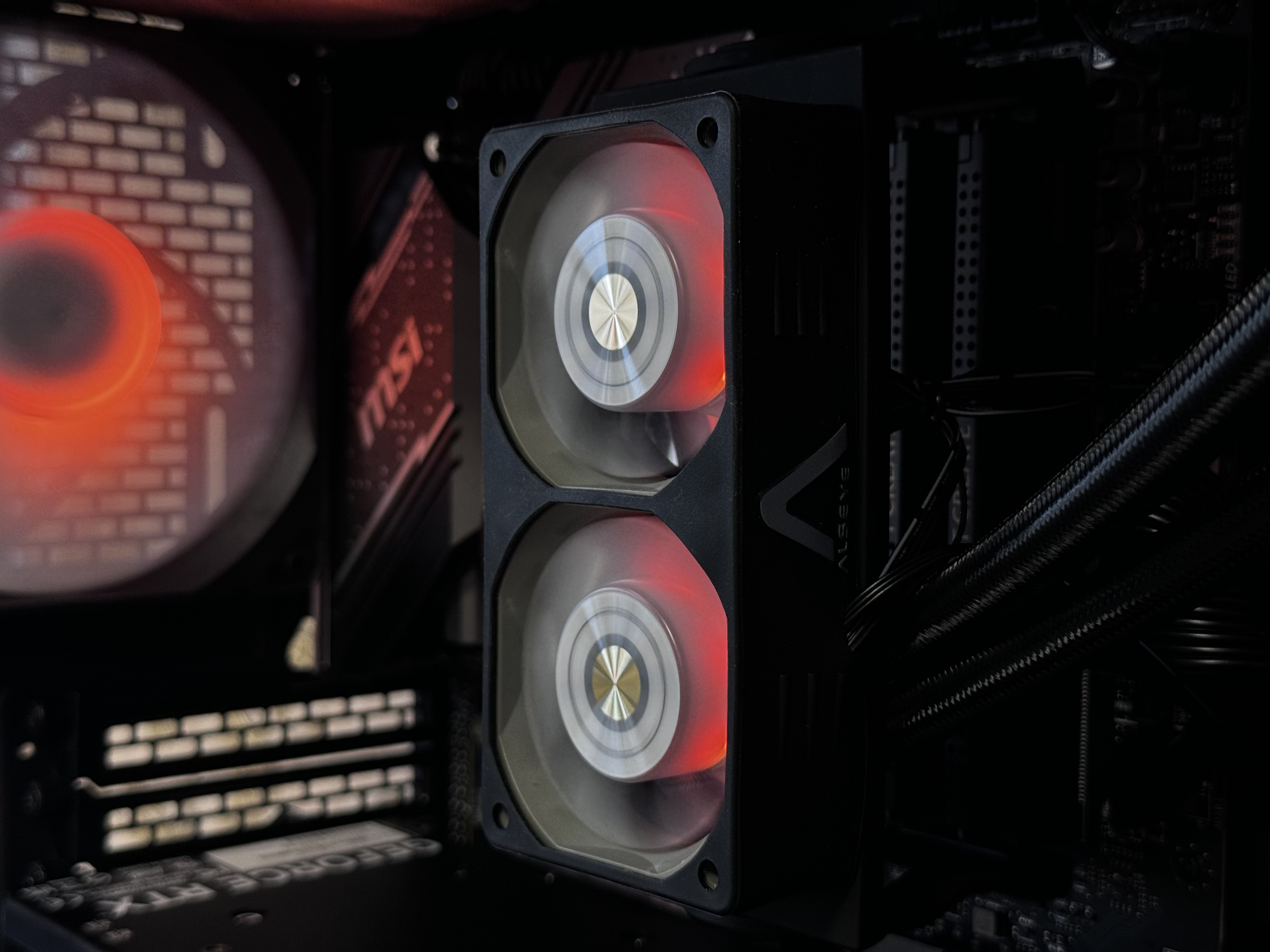

Поэтому в подавляющем большинстве случаев для нас является риторическим вопрос установки дополнительного обдува ваших комплектов оперативной памяти, которые за 1000-1500 рублей снижают температуры на ОЗУ вплоть до 10 градусов. Если же организация охлаждения в корпусе выше среднего, то иногда можно и закрыть глаза на отсутствие такового комплекта из двух маленьких вентиляторов.

Надеюсь, теперь вы понимаете, как важно подходить к вопросу проектирования своего компьютера более скурпулёзно и дотошно, ведь даже один элемент в вашей системе может провоцировать ситуации непредвиденных фризов, вылетов и даже синих экранов смерти.
