Артем
Я езжу на Nissan Qashqai 4x4 (до этого — Geely Emgrand X7 и FIAT Doblo)
Солнечногорск, Россия

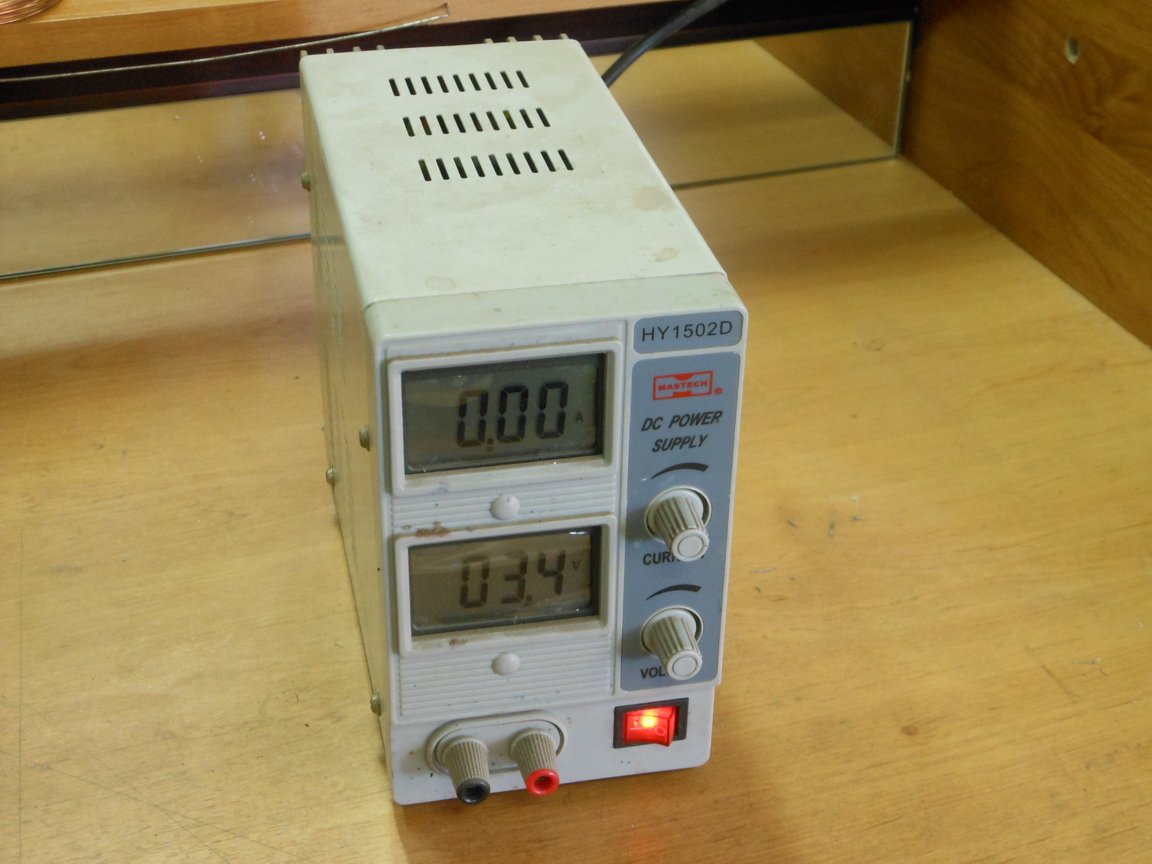

Для ремонта и экспериментов с электронным оборудованием необходим блок питания. Есть у меня хороший (еще в 90х брал) — два независимых выхода: по U = от 0 до 30 В, и защита по I = от 0 до 3 А. Всем хорош, НО тяжелый и БОЛЬШОЙ. Для дома хочется чего-то удобное и маленькое (еще и не задорого). Приглянулся мне маленький китаец YaXun PS-1502DD+.
Что не полностью соответствует заявленному, может из-за назначения блока питания…
Доработки:
— 2SB647A заменил на КТ816Б.
— Резистор 0,1 Ом 5 Вт заменил на нихромовую проволоку. Он предназначен для измерения тока.
— Резистор 150 Ом 2 ВТ заменил на 390 Ом 2 ВТ.
— Заменил резисторы для получения других фиксированных напряжений. Выставил фиксированные напряжения: 1,5В; 3.3В; 5В; 9В и 12В.
— Заменил трансформатор на блок питания от ноутбука. Заодно решил проблему с диодным мостом.
— Выходной транзистор поставил на радиатор.

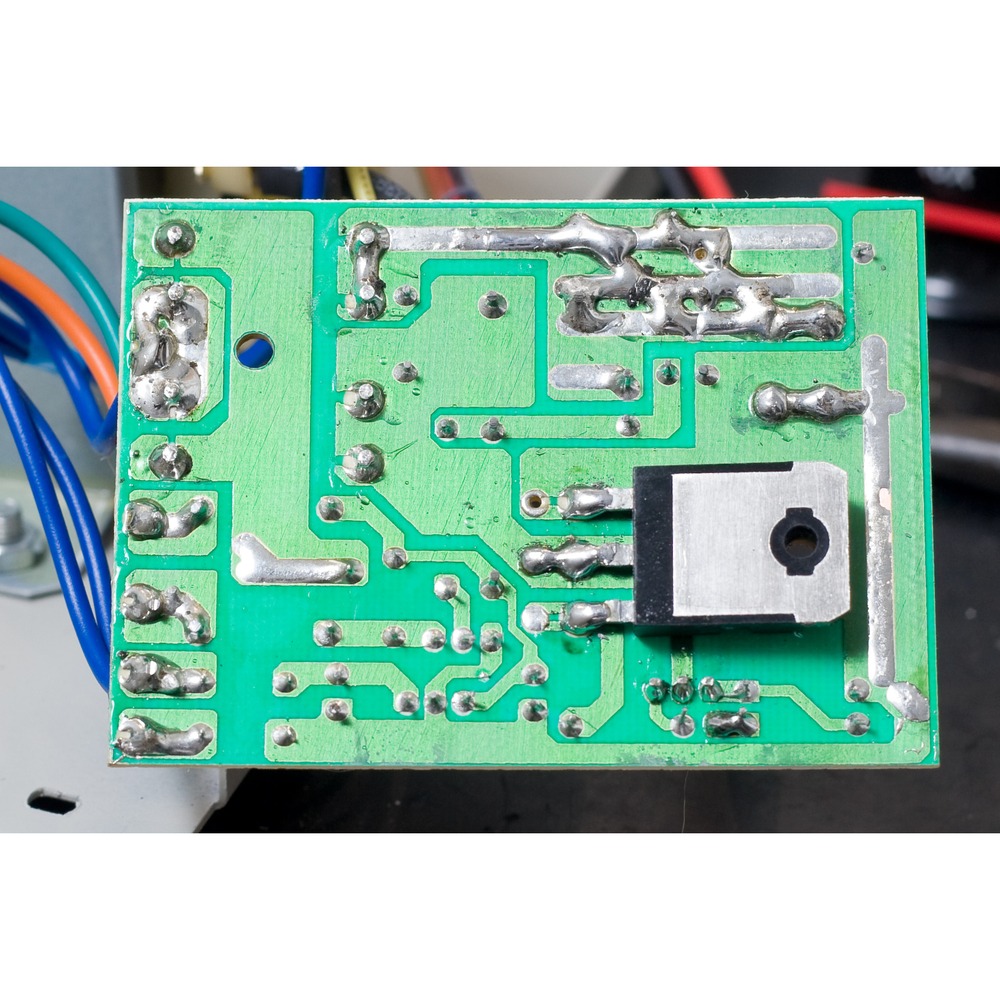

Замененные детали на плате стабилизатора.
По поводу питания платы измерений. Там стоит один выпрямительный диод и стабилизатор выполненный на 78L05. Рекомендуемое напряжение на входе 78L05 от +7 до + 20 В, так что все в допусках.
78L05 платы измерений, диода не видно.
Замена трансформатора на БП ноутбука.
Резисторы для настройки вольтметра и амперметра.
Проверка:
— При токе 1,75 А (12 В), за 45 минут, слегка нагрелся блок питания от ноутбука и сильно силовой транзистор, больше ничего не нагрелось. При более низких выходных напряжениях силовому транзистору будет тяжелее.
— Пробовал ставить вместо силового транзистора КТ829А (установлен на радиатор), но выигрыша по температурному режиму не получил. Остановился на заводском варианте, силовой транзистор — 2N3773.
манганин используйте а не нихром, нихром плывёт по показаниям от нагрева.
Сжёг на 99% похожий ЛБП. Я случайно отсоединил коллектор от силового транзистора и после включения пошёл ток как от КЗ и хлопнул резистор на 5.6 кОм (что напугало) 0.125 Вт. Я его заменил точным аналогом, но индикация есть, показывает 0. На выходе 0.06 вольт при максимально выкрученной ручке, но тока нет. Что могло случиться? Ничего не переделывал
Схему надо искать или нарисовать. А так транзисторы проверить для начала
Что нужно для его переделки на 30в 5а?
Думаю не стоит, получится просто другой БП. Лучше сразу взять за основу другую модель, или собрать.
Который мне нужен, стоит как 5 таких. Собирать с нуля желания нет. Так что нужно?
Проверить не сгорит ли на 30В платы индикации и плата защиты. Заменить на сборку выходной транзистор и трансформатор заменить, на то что выдержит такой ток. Короче проверять и подгонять, поищи схему готового решения в инете и собери.
В общем я выкрутился слегка иначе… Так как на стабилизатор 78L05 рекомендуется подавать не более 20-ти вольт, а у меня ноутбучный бп был на 24 — я для платы индикации приобрел отдельно 12-ти вольтовый бп. Теперь в корпусе лбп у меня 2 импульсных источника. И все работает прекрасно
Тоже решение, хотя можно было поставить добавочную микросхему. Скажем стаб на 12В. Удачи в начинаниях.
Еще вопросик. У меня тоже бп в защиту уходит. Вы написали подсели емкости. Это в ноутбучном бп или на плате самого лбп?
Писал про БП ноутбука, но к этому надо относится как к предположению.
Последний вопросик… У стабилизатора 78L05 рекомендуемое напряжение от 10 до 20-ти вольт. Но максимальное допустимое вроде 30. А у меня есть бп 24v… Можно ли будет поставить его туда?
Если температурный режим не уйдет вверх, то в принципе нестрашно. На 30С кипит.
Спасибо, сделал как у вас через бп от ноута. Но пока без радиатора и USB. Их буду делать позже и отдельно
Повторил Ваш подвиг, все замечательно, за исключением одного "но".
При высоких нагрузках по току и/или кратковременном кз, бп ноутбука (acer) уходит в защиту и выключается до следующего "передергивания" из сети…
Возможно ёмкости подсели и не держит Макс ток. А так рад за Вас.
Доброго дня. Если я правильно понял, Вы "посадили" плату управления и плату индикации на один и тот же выход блока питания (19в). Правильно?
И получилось, что обе платы сидят на одном минусе, не имея при этом гальванической развязки? Просто у меня транс сгорел, хочу поставить бп от ноутбука, переживаю))
Светодиодная лента, 50см-5м, 5В USB 2835SMD RGB для DIY Ambilight
Кредиты от 6% в Ренессанс Кредит
rencredit.ru
Кредит до 1 000 000 ₽. Срок до 5 лет. Одобряем без препятствий. Решение за 1 минуту!
Заявка Онлайн
Кредит Наличными
До 1 000 000 руб.
От 6% годовых
Адрес и телефон
Финансовые услуги оказывает: КБ «Ренессанс Кредит» (ООО)
…
Ремонт компьютера. Выезд бесплатно
mrqz.me
Ремонт компьютеров по Москве и области на дому. Скидка 20%. Антивирус в подарок
Москва
Ищешь бухгалтера?
все-бухгалтеры.рф
Получи бесплатный доступ к выгодным вариантам бухгалтерского обслуживания!
Москва
Сегодня рынок насыщен разнообразными лабораторными БП китайского производства самых различных модификаций, с различными параметрами и эксплуатационным сервисом. Однако стоимость моделей с привлекательными параметрами и возможностями довольно высока и многие радиолюбители предпочитают изготовление подобных устройств своими руками, которые зачастую выглядят и работают не хуже промышленных образцов аналогичного класса, а обходятся в изготовлении гораздо дешевле. Но одно дело - разработать и собрать электронный блок, другое - изготовить корпус с приличным дизайном, что требует определенных временных затрат, опыта и мастерства при производстве механических работ. Есть и компромиссный вариант - заказ изготовления корпуса, либо приобретение подходящей "коробки" в розничной продаже. Но лично меня не устроил ни первый, ни второй из вариантов: на первый - нет времени и места для возни с напильником, второй так же отпадает из-за дороговизны (как на заказ, так и в розницу) корпусов приемлемого качества и необходимого дизайна. Наиболее привлекательным оказался третий вариант, - покупка бюджетного экземпляра лабораторного БП в одном из интернет-магазинов с целью его доработки до уровня устройства с необходимыми для моих потребностей параметрами. Таким экземпляром оказался ЛБП с названием YG-1502DD (рис.1).
Рис.1 Передняя панель бюджетного ЛБП
Параметры этого ЛБП пропечатаны в названии: выходное напряжение - от 0 до 15В, выходной ток - до 2А. Сервисные функции: 1. регулировка срабатывания триггерной защиты при токе от 0,6 до 2А; 2. переключатель 5-ти фиксированных значений выходного напряжения. Из плюсов: 1. неплохой дизайн; 2. индикация выходных параметров (ток, напряжение); 3. неплохая базовая принципиальная схема, позволяющая произвести минимальное конструктивное вмешательство для доработки; 4. Невысокая совокупная цена за эти плюсы; 5. достаточно точная цифровая индикация тока и напряжения; 6. компактный корпус с достаточным для моих целей внутренним объемом. Все остальное - минусы: 1. маломощный понижающий трансформатор, "проваливающий" напряжение на выходе ЛБП при параметрах, близким к максимальным; 2. контроллер платы индикации прошит таким образом, что индикация амперметра застывает на отметке 2,55А при токе свыше этого значения, а индикация вольтметра "обнуляется" при уровне напряжения свыше 25,5В; 3. двухцветный светодиод "сопровождает" работу ЛБП красным свечением, срабатывание защиты "приветствует" зеленым; 4. позиционные обозначения компонентов на плате ЛБП по большей части заменены обозначения номиналов; 5. "одноразовая" резьба винтовых соединений корпуса; 6. символическое охлаждение регулирующего транзистора; 7. тонкие соединительные проводники от платы к регулирующему транзистору, от платы к выходным клеммам, тонкие жилы сетевого кабеля. Все эти достоинства, равно, как и недостатки, присущи всем без исключения всем ЛБП, купленным мною единовременно (включая неправильную распайку двухцветного светодиода). Причем, судя по отзывам и обсуждениям на форумах об ЭТОМ и прочих ЛБП с надписью 1502 (не взирая на буквенный префикс), эти модели собраны из одного набора комплектующих и имеют лишь незначительные различия в дизайне и принципиальной схеме. Так что, о большинстве недостатков мне было известно заранее и меня это вполне устраивало.
Параметры и сервис, которые я хотел бы получить от доработанного YG-1502DD: 1. Возможность подачи достаточно высокого напряжения на вход ЛБП; 2. регулировку напряжения в диапазоне от 0 до 35-60В; 3. выходной ток до 5А; 4. малые пульсации в пределах перекрываемых диапазонов тока и напряжения; 5. регулировку ограничения тока от 0 до максимума; 6. регулируемую триггерную защиту по току; 7. защиту от перегрева.
Принципиальная схема, перерисованная автором с печатной платы YG-1502DD изображена на рис.3
Рис.3 Принципиальная схема YG-1502DD
Примечание. Принципиальная схема YG-1502DD ввиду отсутствия большей части позиционных обозначений на плате, заменена автором на собственные, обозначенные шрифтом красного цвета для удобства описания. Эти же обозначения присутствуют и на доработанной схеме, где и графические символы добавленных в схему компонентов имеют красный цвет.
"Ядром" схемы ЛБП является микросхема LM723 (U2 в схеме), выпускаемая с 1972г и хорошо зарекомендовавшая себя за длительное время существования своей универсальностью, надежностью и дешевизной. Начинка микросхемы содержит прецизионный источник опорного напряжения, усилитель ошибки, токовый ограничитель. Способна работать, благодаря встроенному стабилизатору питания, в диапазоне от 9,5 до 40В с выходным управляющим током до 150мА и предназначена для использования в регуляторах напряжения с током до 10А при входном напряжении до 40В и выходных 2-37В (при использовании рекомендаций и схем из официальной документации от производителя). В схеме YG-1502DD возможности микросхемы используются не полностью (не задействован токовый ограничитель), зато присутствует регулируемая триггерная защелка на транзисторах VT1, VT2 (различной структуры), запрещающая работу микросхемы U2 по выводу 13 (выход усилителя ошибки) через диод D11, запирая выходной транзистор микросхемы. Как следствие, прекращение тока в цепи R15, база-эмиттер VT4 (с запиранием этого транзистора), база-эмиттер мощного регулирующего транзистора VT5 (с запиранием транзистора), полное отсутствие напряжения на выходе ЛБП (+Out). Защелка в свою очередь управляется парой операционных усилителей микросхемы U3, первый из которых (U3.2) отслеживает напряжение на датчике тока (резистор R18), усиливает его, подавая собственное выходное напряжение на вход амперметра и на вход второго ОУ (U3.1), управляющего непосредственно защелкой с помощью регулятора (R30), изменяющего уровень опорного напряжения на инвертирущем входе этого ОУ. С помощью триммера R28 подбирается диапазон регулировки срабатывания защелки. Срабатывание защелки индицируется светодиодом HL1.1 (красный). При этом светодиод HL1.2 (зеленый) шунтируется сопротивлениями открытых переходов транзисторов защелки, резистором R17 и светодиодом HL1.1. Суммы падения напряжений на этой цепи недостаточно для возникновения тока свечения зеленого светодиода из-за относительно большого значения резистора R2, ограничивающего ток свечения HL1.2. Благодаря подобранным номиналам резисторов R35-R39, показания амперметра (являющимся на самом деле без совокупности с парой ОУ - вольтметром) численно равны значению тока нагрузки. На прямой вход усилителя ошибки (вывод 5) микросхемы U2 подается регулируемое напряжение с дополнительного источника опорного напряжения (+5В), выполненного на регулируемом стабилитроне TL431 (VZ1). Запитан VZ1 от встроенного в U2 источника опорного напряжения (+7,2В). Для чего это сделано не очень-то и понятно, т.к. встроенные в микросхему ИОН - вполне самодостаточен. При крайнем "правом" положении переключателя (до упора по часовой стрелке) выбирается регулируемая по выходу от 0 до +15В функция ЛБП. При этом для вывода 5 U2 актуален делитель напряжения R54, R40 (плавный регулятор напряжения), R41 (грубый регулятор напряжения). Все предыдущие положения переключателя создают на выходе ЛБП фиксированные напряжения +1,5, +3,6В, +4,8В, +6В, +7,2В. Значения эти подбираются сопротивлениями резисторов R22-R31. Инверсный вход усилителя ошибки отслеживает выходное напряжение через делитель на резисторах R10, R13, R9. U2 запитана от выпрямителя D1 через диод D2 напряжением +24В. С этого же диода напряжение подается на коллектор регулирующего транзистора VT5. Интегральный стабилизатор L7812 (U1) является источником питания лишь для схемы защелки и ОУ U3 (LM358). Резистор R14 гасит возможную избыточную мощность на U1, работающей без радиатора практически без нагрева. Резистор R17 создает начальную нагрузку на выходе ЛБП. Вольтметр отображает значение выходного напряжения и вход его подключен в плюсовой выходной клемме через резистор R32, являющийся единственным подстроечным элементом для блока индикации. Сам блок индикации запитан переменным напряжением ~10В от отдельной обмотки трансформатора. Таким образом, блок индикации практически развязан с любой из шин ЛБП и при необходимости с помощью коммутации блок индикации может быть использован и для внешних измерений.
Рис.4 Принципиальная схема доработанного YG-1502DD
Доработка. Схема доработанного ЛБП приведена на рис.4.
Внесенные в схему изменения и дополнения:
Рис.6 Изменения внутреннего конструктива
Рис.8 Органы регулировки и коммутации
riswel Опубликована: 03.07.2019 Изменена: 10.07.2019 13 1
На форуме автоматически создана тема для обсуждения статьи.
Мда... интересное подключение стаба к средней точке трансформатора минуя диодный мост, да еще через электролит ...
Интересно что первое будет - сгорит стаб или бахнет электролит.
А ничего, что и конденсатор, и микросхема питаются через диодный мост?
я хотел бы получить от доработанного YG-1502DD: 1. относительно высокое входное напряжение, подаваемое на вход схемы от трансформатора (40-80В переменного напряжения); 2. регулировку напряжения в диапазоне от 0 до 35-60В; 3. выходной ток до 5А
Входное выпрямленное напряжение ........... +46В
Выходное напряжение - 0......+36В (индицируемое значение 0-25,5В)
Диапазон плавной регулировки составляет +/-30% от полного диапазона
Выходной ток с ограничением или триггерной отсечкой 1мА......2,55А
Да, хотел получить одно, получилось нечто иное, но с достаточным запасом, так что я не особо парюсь по этому поводу. Было - хуже, стало - лучше. Можно и еще лучше с тем, что уже внутри. Достаточно повернуть штифты пары подстроечников и выходное будет - от 0 до 40 или 43В. Ток - до 5А. При таком построении схемы и при примененных компонентах (заменив, правда, конденсаторы) входное напряжение может быть гораздо бОльшим. Насчет того, откуда и для чего берется напряжение (хорошо, что подметили) следует читать "возможность подачи более высокого напряжения". Исправлю. Спасибо.
Можно и еще лучше с тем, что уже внутри. Достаточно повернуть штифты пары подстроечников и выходное будет - от 0 до 40 или 43В. Ток - до 5А. При таком построении схемы и при примененных компонентах (заменив, правда, конденсаторы) входное напряжение может быть гораздо бОльшим
Речь идет о возможности работы при определенных условиях, а не о совмещении предельно-допустимых режимов. Кроме того, существует достаточное количество способов решения и этой проблемы. Была бы надобность...
Честно говоря, хотелось бы еще схемы минимальной переделки. Мне надо всего лишь, чтобы блок не резал выходное напряжение до 15,6 вольт макс, а хотя бы выдавал 30, которые я на него подал на вход
Не очень понял "чтобы блок не резал выходное напряжение до 15,6 вольт". Выходное напряжение линейного стабилизатора напряжение не может быть равным входному.
Нет, я не имею в виду потерю пары вольт.
Я убрал диодный мост, подключил источник постоянного тока в 27 вольт (валялся ненужный мощный драйвер), а на выходе максимум 15.5 вольт
Если речь идет о таком же БП, то одной заменой трансформатора - не обойтись. В статье достаточно подробно описано, каким образом можно изменить диапазон выходного напряжения.
