Инструкция для пульта R4 (актуальный Bluetooth-пульт)
Григорий Ревуцкий
Вернуться в Альтернативный FAQ по Dune HD.

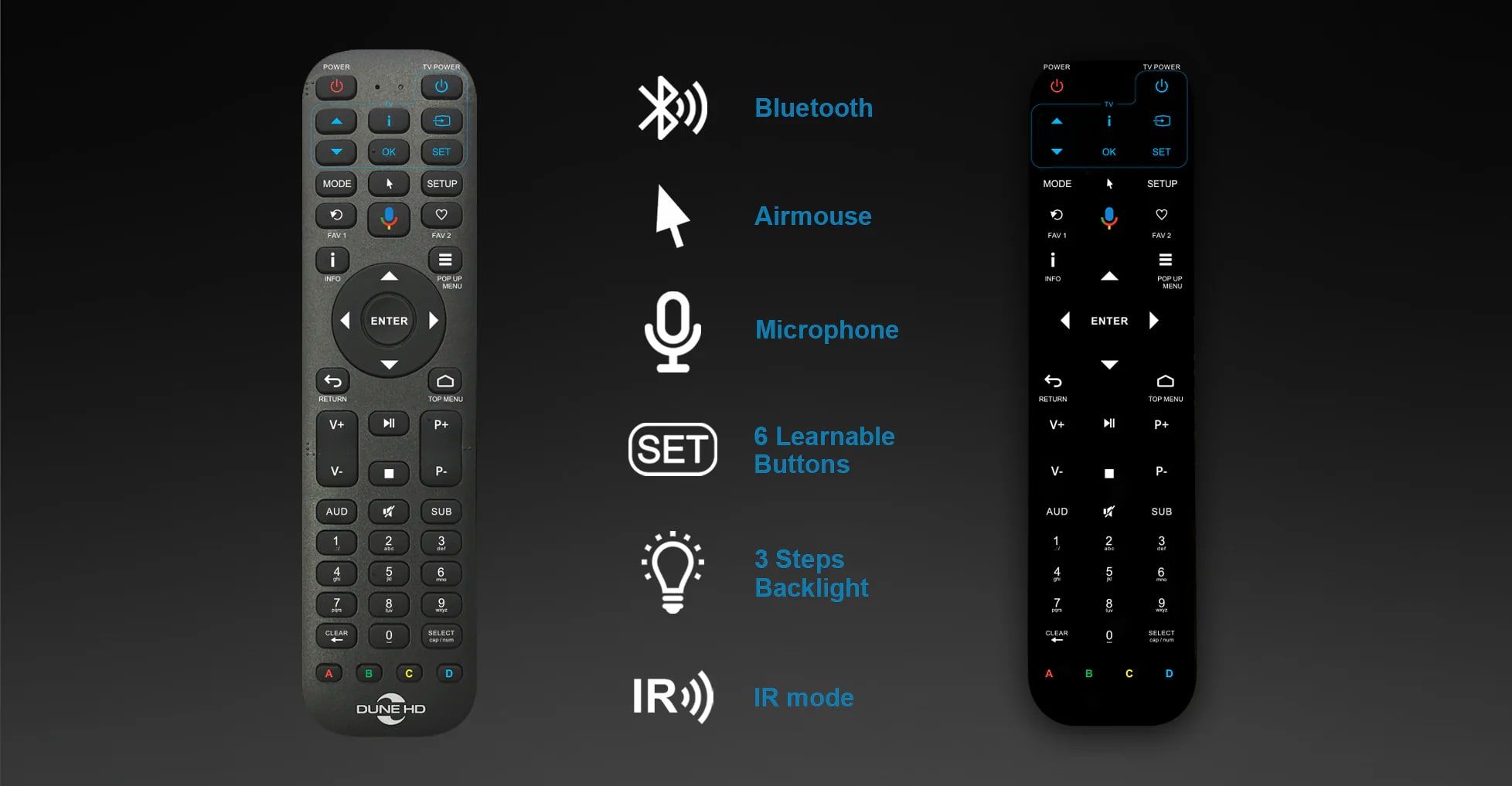

Dune Remote R4 - это фирменный Bluetooth - пульт дистанционного управления от компании Dune HD. Работает он от двух батареек типа ААА и включает в себя следующие функции:
- Голосовой ввод (микрофон, поиск и Google Assistant)
- Air Mouse
- Программируемый блок (6 обучаемых кнопок)
- Подсветку клавиш (три режима яркости + возможность ее полного отключения)
- Инфракрасный режим (пульт становится полностью ИК (IR)
Комбинации клавиш для различных действий с пультом:
ВАЖНО: все комбинации проводятся с удержанием кнопок в течении 3-х секунд.
ENTER + V+: перевод пульта в режим сопряжения (индикатор начнет мигать)
ENTER + V-: перевод пульта в ИК-режим и, соответственно, отмена сопряжения по Bluetooth.
SET: программирование обучаемых кнопок (IR Learning).
SET + 0: отключение подсветки клавиш.
SET + 1: минимальный уровень подсветки (33% яркости).
SET + 2: средний уровень подсветки (66% яркости).
SET + 3: максимальный уровень подсветки (100% яркость).
SET + 7: длительность подсветки составляет 3 секунды
SET + 8: длительность подсветки составляет 5 секунд
SET + 9: длительность подсветки составляет 7 секунд
ENTER + TOP MENU: сброс настроек пульта до заводских (в этом случае отменяется сопряжение с плеером и обновляются все запрограммированные кнопки).
Программируемый (обучаемый) блок кнопок
Программируемый блок кнопок располагается в верхней части пульта и эти кнопки выделены синим цветом. Всего можно запрограммировать 6 кнопок (кнопка SET не обучается).
ВАЖНО: По умолчанию все клавиши на пульте запрограммированы на телевизоры LG. Если у вас телевизор этой марки, то, возможно, к программированию кнопок вам прибегать и не придется.
Процесс программирования (обучения) кнопок (IR Learning):
1. Разместите другой пульт напротив R4 на расстоянии 1 см (в случае неудачи с расстоянием можно экспериментировать).
2. Нажмите и удерживайте клавишу SET в течение 3-х секунд. Загорится индикатор (непрерывным светом).
3. Нажмите на пульте R4 клавишу из программируемого блока (ту, которую хотите запрограммировать). Индикатор начнет медленно мигать.
4. Нажмите и удерживайте клавишу на другом пульте в течение 1 секунды. В случае успеха индикатор быстро замигает, затем загорится непрерывным светом.
5. При необходимости повторите шаги 3 и 4 (можете проделать все то же самое и с другими обучаемыми кнопками).
6. Чтобы выйти из режима обучения (непрерывно горит индикатор) снова нажмите кнопку SET.
Если кнопки на вашем пульте от телевизора не программируются (то есть 4 пункт не срабатывает: не происходит быстрое мигание индикатора), то, возможно, в данный момент ваш пульт от ТВ работает по Bluetooth и просто не отдает ИК-сигналы. В этом случае зайдите в настройки телевизора и отключите там временно управление пультом по Bluetooth (то есть он станет ИК-пультом), после этого повторите процесс обучения.
СОВЕТ: рекомендую на кнопки ВВЕРХ и ВНИЗ запрограммировать кнопки V+ и V- на пульте телевизора. В этом случае для регулировки громкости вам даже HDMI CEC на Дюне не потребуется: кнопки ВВЕРХ и ВНИЗ будут это делать для всей вашей системы, так как телевизор/саундбар работают в паре с телевизором, если включен HDMI CEC на них и соответственно громкость ТВ будет управлять и громкостью ресивера/саундбара. Соответственно, когда ресивер/саундбар включен, кнопками ВВЕРХ и ВНИЗ вы будете управлять его громкостью (громкостью ресивера/саундбара), а когда ресивер/саундбар выключен, то этими же кнопками вы будете управлять громкостью телевизора. Получается универсальный вариант. Я по этой причине вообще не использую HDMI CEC на Дюне: просто программирую на одну из кнопок нужный выход на ресивере (к которому Дюна и подключена) и кнопки ВВЕРХ И ВНИЗ на громкость ТВ (как и написал выше). Громкость же Android (кнопки V+ и V- на R4) у меня всегда на максимуме, я ей не пользуюсь.
ПРИМЕЧАНИЕ: перед включением HDMI CEC на Дюне убедитесь, что ползунок громкости (громкость Android) у вас находится в верхнем положении. Если она останется на средней, то после включения HDMI CEC у вас может быть тихий звук.
Инфракрасный режим (IR) работы
В этот режим вы можете перейти удерживая комбинацию клавиш ENTER + V- в течение 3-х секунд. В этом случае произойдёт отмена сопряжения и пульт станет полностью инфракрасным (IR): будет работать без привязки к плееру, но уже без голосового ввода (микрофон) и Air Mouse.
После перехода в ИК-режим пультом можно управлять без привязки к медиаплееру, то есть использовать с любой другой Дюной. Также пульт будет работать и в меню Recovery, что удобно, так как Bluetooth-соединение там неактивно, соответственно, Bluetooth-пульт будет бесполезен. В ИК-режиме, по понятным причинам (управление же идет через ИК-команды), не работает Air Mouse и голосовой ввод (микрофон).
Чтобы снова перейти в Bluetooth - режим вам потребуется удержать на пульте кнопки ENTER + V+ в течение 3-х секунд, в этом случае начнется сопряжение пульта. Если пульт не привязался сам, то перейдите в Настройки/ Прочее/ Управление пультом и выберете Добавить пульт. А сам пульт переведите в режим сопряжения (удержание ENTER + V+ в течение 3-х секунд, индикатор должен начать мигать).
Управление яркостью подсветкой
У пульта R4 есть три уровня подсветки + возможность ее полного отключения. По умолчанию подсветка включена.
Управлять подсветкой вы можете с помощью комбинации кнопок SET и цифр 0, 1, 2, 3.
Комбинацию клавишь удерживаем в течении 3-х секунд: SET + цифра и держим.
SET + 0: отключение подсветки клавиш.
SET + 1: минимальный уровень подсветки (33% яркости).
SET + 2: средний уровень подсветки (66% яркости).
SET + 3: максимальный уровень подсветки (100% яркость).
Регулировка продолжительности подсветки
ВАЖНО: Функция работает начиная с версии 01.01.20 прошивки пульта.
Управлять подсветкой вы можете с помощью комбинации кнопок SET и цифр 7, 8, 9.
SET + 7: длительность подсветки составляет 3 секунды
SET + 8: длительность подсветки составляет 5 секунд
SET + 9: длительность подсветки составляет 7 секунд.
По умолчанию стоит на 5 секунд.
Сброс настроек до заводских
В случае некорректной работы пульта вы можете сделать сброс настроек до заводских (hard reset). Для этого удерживайте комбинацию кнопок ENTER + TOP MENU в течение 3-х секунд (ориентируетесь на индикатор, он вам даст понять, что все получилось). После этого вам потребуется заново привязать пульт к медиаплееру и запрограммировать его обучаемые кнопки.
ВАЖНО: На данном пульте, нет отдельной кнопки ZOOM. Для смены масштаба следует нажать кнопку POP UP MENU, выбрать соответствующий пункт, а сам масштаб, меняется кнопкой SELECT.
Устранение неполадок с пультами дистанционного управления Bluetooth
Если ваш медиаплеер оснащен внешними откручивающими антеннами Wi-Fi/Bluetooth:
- Убедитесь, что обе антенны прикручены к медиаплееру.
- Убедитесь, что батарейки установлены в пульт дистанционного управления.
- Убедитесь, что батарейки в пульте дистанционного управления свежие.
- Для наилучшей работы пульта дистанционного управления рекомендуется использовать щелочные (алкалиновые) батарейки.
- Аккумуляторы использовать не рекомендуется, так как в них напыление 1.2V, в то время как в обычных батарейках 1.5V.
Описание кнопок и управление воспроизведением
