Инкапсуляция IP

Протокол IP инкапсулирует сегмент транспортного уровня (уровень чуть выше сетевого уровня) или другие данные путем добавления заголовка IP. IP заголовок используется для доставки пакета на узел назначения.

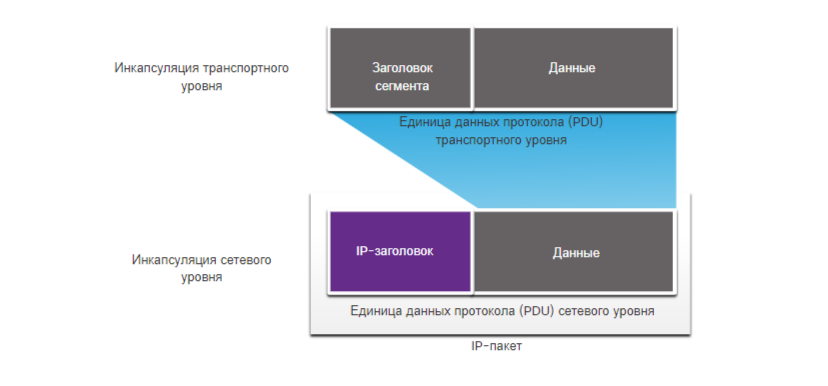

На рисунке показан последующий процесс создания единицы данных протокола (PDU) сетевого уровня и IP-пакета.

Процесс инкапсуляции данных от уровня к уровню обеспечивает возможность разрабатывать и масштабировать сервисы на различных уровнях без влияния на другие уровни. Это означает, что сегменты транспортного уровня можно легко упаковать с помощью протоколов IPv4 или IPv6 или любого нового протокола, который может быть создан в будущем.

IP-заголовок проверяется устройствами уровня 3 (т.е. маршрутизаторами и коммутаторами уровня 3), когда он перемещается по сети к месту назначения. Важно отметить, что информация об IP-адресации остается неизменной с момента выхода пакета с исходного хоста до момента его прибытия на хост назначения, за исключением случаев, когда она переводится устройством, выполняющим преобразование сетевых адресов (NAT) для IPv4.

Примечание: NAT будет обсуждаться в последующих разделах.

Маршрутизаторы реализуют протоколы маршрутизации для маршрутизации пакетов между сетями. Во время маршрутизации, выполняемой этими промежуточными устройствами, учитывается содержимое заголовка только того пакета, который инкапсулирует сегмент. Во всех остальных случаях часть данных пакета (т.е. инкапсулированная единица данных протокола (PDU) транспортного уровня) во время выполнения процессов на сетевом уровне остается неизменной.
