Хорошо ли Патриоту?

Американская система противовоздушной обороны MIM-104 Patriot является основным инструментом защиты американских сил от воздушных и ракетных угроз. Кроме США еще 17 стран используют данную систему. Эта же система используется ВСУ для защиты важных объектов, и именно для нее украинцы регулярно просят ракеты.

Немного истории

Разработка системы ПВО началась в 1961 году, и Армия США в 1967 году выбрала первого подрядчика для реализации, а к 1976 году система получила название Patriot. Это, по американской привычке, акроним от Phased Array Tracking Radar to Intercept On Target.

При этом возможность поражать тактические баллистические ракеты была добавлена этой системе ПВО в 1986 году, когда система была модернизирована по стандарту Patriot Advanced Capability-1 (PAC-1). Первый перехват американской ракеты MGM-52 Lance (дальность до 120 км, масса 1527 кг, инерциальное наведение, служба с 1972 по 1992 год) состоялся в сентябре того же года, а система была развернута в июле 1988 года.

При этом Армия сразу перешла ко второму пакету модернизации ракет, PAC-2, которые предусматривал улучшение взрывателя, боевой части (90кг) и системы наведения. Это бы позволило поражать чуть более современные тактические ракеты по типу советских ОТР-23 «Ока» (SS-23 Spider). Дальность до 400 км, масса 4400 кг, инерциальная система наведения, служба с 1983 по 2003 года. Отдельные доработки по данной теме PAC-2 позволили улучшить работу радара и исправить мелкие недоработки.

Поскольку баллистические ракеты могли нести на себе средства преодоления ПРО, маневрировать в полете, и вообще стали представлять собой более сложную для гарантированного уничтожения цель, Армия США начала задумываться о способе защиты на базе все того же Patriot’a. Проект начался в 1991 году, прототипы испытывались с 1992 по 1994 год, первая ракета полетела в 1997 году, а система полноценно вступила в строй в 2002 году. Она получила обозначение PAC-3 Configuration 3. Модификации Configuration 1 и 2 вступили в строй в 1995 и 1998 году соответственно. Они предусматривали доработку радара и программного обеспечения для обсчета поражения целей.

Параллельно, к 1993 году система получила возможность удаленного управления (проводная), то есть возможность развертывать пусковые на дистанции до 10 километров от пункта управления. Это позволило увеличить защищаемую площадь с 10-20 квадратных километров до 50-100. Собственно, принцип разнесения пусковых и пункта управления вполне очевиден, но технически сложно реализуем. Потому что излучение, пусть даже направленными радиоантеннами в эфир чревато обнаружением и последующим уничтожением, а организация проводной связи в силу массогабаритов кабеля.

С развитием системы стало ясно, что нужно увеличивать радиус работы системы. Поэтому система получила улучшение в виде ракеты PAC-3 MSE (Missile Segment Enhancement). Он увеличил дальность действия ракеты PAC-3 в два раза – до 35, а высоту поражения цели до 15 километров.

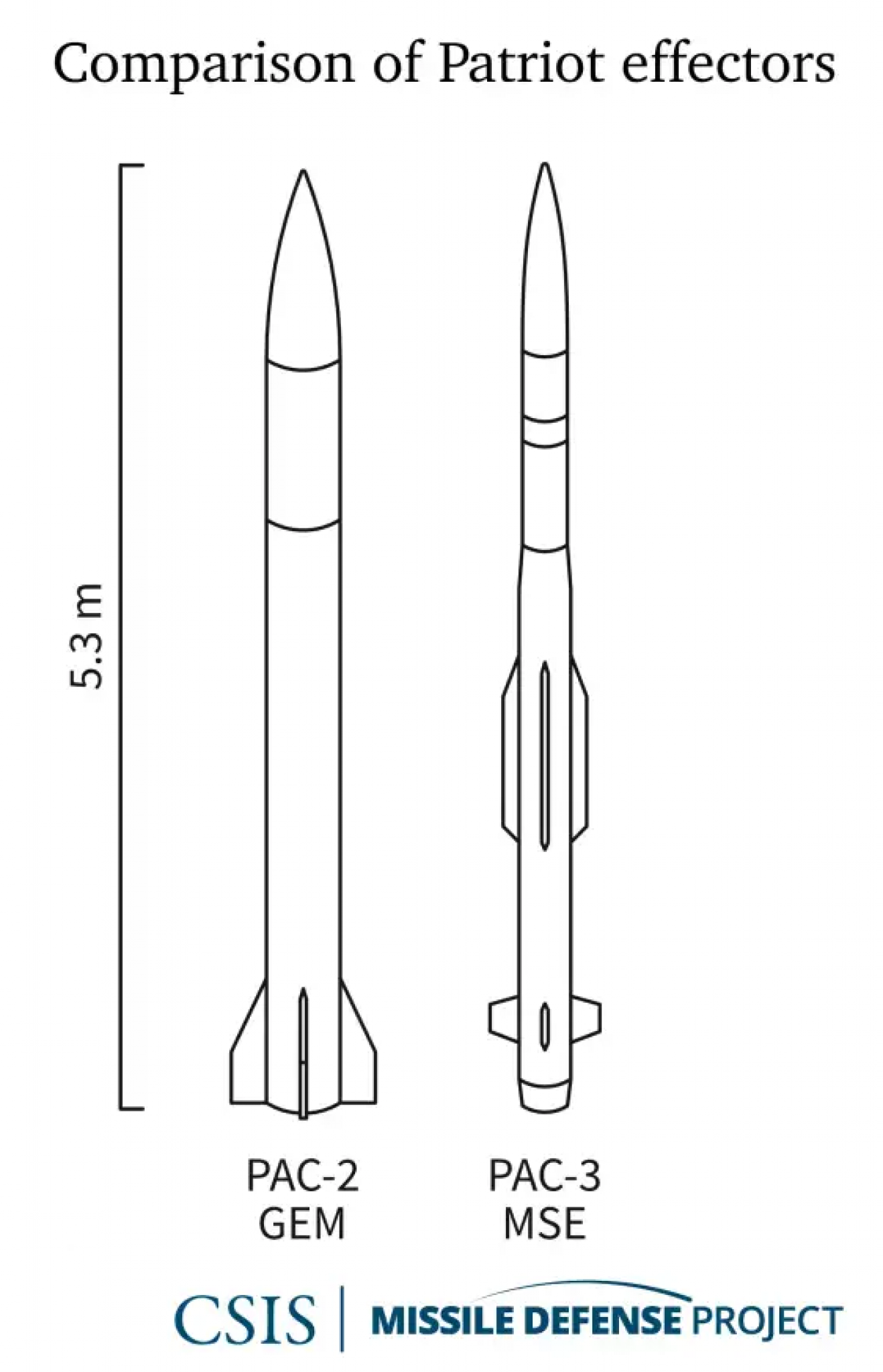

В настоящий момент семейство Patriot поддерживает две ветки ракет-перехватчиков: PAC-2 и PAC-3. Внутри, соответственно, есть модификации. Ракеты PAC-2 являются развитием классических зенитных ракет, поражающих цель взрывом боевой части – то есть разлетом осколков. Для наведения на первой стадии полета используется наведение с командного пункта, выведение в район цели. В районе цели, на конечной стадии полета, используется TVM (Track-Via-Missile), когда ракета наводится на цель используя отражение наземного радара станции наведения.

Для ракеты PAC-2 есть версии улучшенного наведения. Guidance Enhanced Missile (GEM), которая появилась в 1990е, отличается улучшенной системой наведения на воздушные цели, менее тяжелым корпусом и новой боевой частью. Есть версии GEM-T и GEM-C. Первая предназначается для уничтожения баллистических тактических ракет, отсюда буква Т, вторая – для уничтожения крылатых (Cruise). На службу они поступили в 2002 году. Ракеты весят по 940 килограмм.

PAC-3 (MIM-104F) отличается даже по внешнему виду. Она меньше диаметром, и используется для прямого (кинетического) воздействия на цель. То есть это ракета-таран, которая должна врезаться в другую ракету для ее уничтожения. Для этого ей надо активно маневрировать, и в носовой части установлены многочисленные твердотопливные ускорители, которые помогут ракете гарантированно поражать маневрирующую цель. Для наведения на цель при завершающем этапе полета используется радар (Ka band radar, диапазон 26-40 Ггц). Когда появились ракеты MSE, существующие ракеты PAC-3 получили приставку CRI. При этом в каждую стандартную пусковую системы входит 4 ракеты CRI, ракеты весят по 312 килограмм. Ракета приблизительно стоит 3,9 миллиона долларов за единицу.

Типовая батарея Patriot состоит из радарной установки, пункта управления (engagement control station, ECS), источника электроэнергии, нескольких (от шести до восьми) пусковых и нескольких вспомогательных машин.

Пусковые могут быть трех типов – M901, M902, M903. Первая совместима только с PAC-2, и несет 4 пусковых на 4 ракеты PAC-2. Это полуприцеп M860.

M902 несет четыре трубы, вместимость четыре ракеты PAC-2 или 16 PAC-3 CRI.

M903 вмещает 4 ракеты PAC-2 GEM, 16 ракет PAC-3 CRI, 12 PAC-3 MSE, или смешанную нагрузку из разных ракет. Например, такую как 6 MSE и 8 CRI. Ракеты PAC-3 MSE используются в индивидуальных контейнерах для удобства логистики.

Каждая пусковая оснащена бортовым генератором A6 на 15 киловатт, и буксируется грузовиком M983 HEMTT. На каждой пусковой стоит ящик модуля управления, так называемые «мозги», которые отвечают за управление пусковой и позволяют запускать ракеты в ручном режиме. Там же стоит ящик-модуль передачи данных, которые передает данные по радиоканалу в цифровом виде на пункт управления. Сбоку от контейнеров – антенна передачи данных, она же - громомотвод.

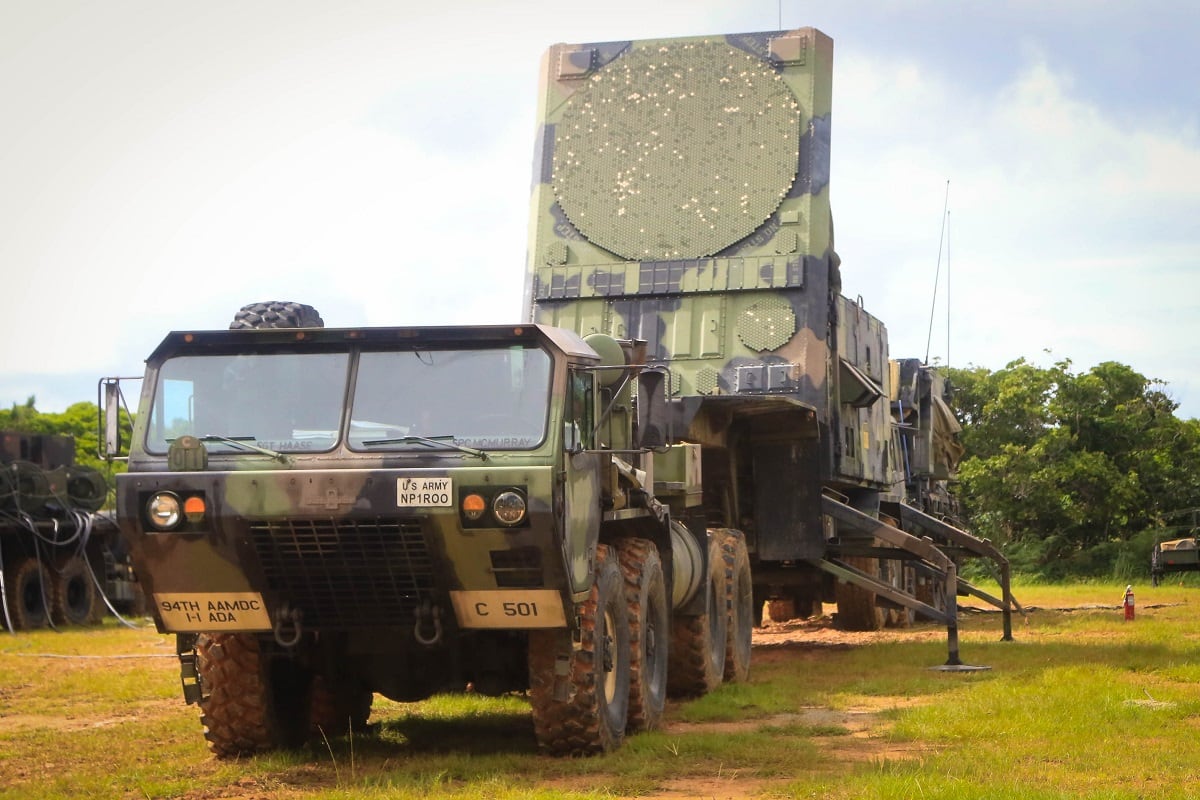

Радарная установка – это AN/MPQ-53, AN/MPQ-65, или AN/MPQ-65A. 53 радар – с фазированной антенной решеткой и работой с ракетами PAC-2. Для работы с PAC-3 и PAC-3 MSE используется уже 65ый радар, а его новая версия 65А получила улучшенную точность работы и наведения. Дальность обнаружения самолетов до 100 км, баллистических ракет до 160 км, рабочие частоты: 5,25-5,925 Ггц.

При этом Армия США использует уже новый радар LTAMDS, который использует неподвижный радар, со сканирующими решетками (там еще улучшили материальную составляющую, нитрид галлия для интересующихся), и улучшенной вдвое разрешающей способностью, при том, что сам радар стал лучше сопротивляться глушению и чуть меньше есть электроэнергию. Полуприцеп снова M860 с грузовиком M983 HEMTT. На фото выше радар типа 53го типа с круглой тарелкой.

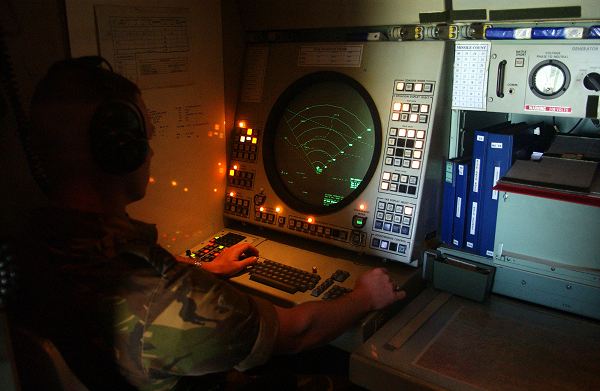

Пункт управления ECS Patiot – на базе грузовика M927 (пятитонный грузовик 6х6, как М928, но с лебедкой, вроде бы). Это то место, где могут разместиться люди на батарее ПВО в закрытом помещении. Благодаря тому, что система разрабатывалась для Армии, участие человека требуется только на стадии принятия решения о пуске ракеты. Внутри две компьютерных консоли (это такие компьютеры с экранчиком от пола до потолка), и места на четырех. Офицер тактического контроля, его помощник, связист. Четвертое место сделано для того, чтоб проверяющие могли с комфортом наблюдать работу системы во время проверок, а не стоять, сгорбившись за спиной оператора. Ну или там можно посадить кого-то для заполнения журналов военной отчетности. Пункт управления оснащен техникой для работы в условиях радиационного или биологического заражения.

Связист отвечает за связь между начальством, батареей и внутри. Помощник офицера выполняет команды компьютера, а офицер одобряет выбор целей, отдает приказ на пуск ракеты после того, как уверяет себя и окружающих, что это нужная цель.

Вспомогательные машины батареи

Поскольку и радар, и пункт управления должны работать, предусматривается машина силовой установки (Electric Power Plant (EPP), на которой стоит два генератора по 150 киловатт (400 Гц). Справочно – судя по документам, вообще вся сеть построена на 400 Гц. Второй генератор – резервный. Машина выполнена на базе десятитонника M977 HEMTT.

А вот чтобы связистам и офицерам управления было чем развлечься, и обеспечить передачу данных с пункта управления на пусковые, существует машина антенно-мачтовой группы (Antenna Mast Group (AMG), на которой поднимаются две высокочастотных мачты (30 метров). На базе грузовика M927.

Еще может быть придана машина информационно-координационного центра (Information Coordination Central (ICC), которая предназначается для организации работы нескольких батарей, что предусматривает связь с высоким начальством. Есть улучшенная версия, которая вместо машины предусматривает несколько ящиков с оборудованием, которое можно расставить и использовать при необходимости.

Для того чтобы эта вся система работала – необходим список личного состава в 90 человек. Фактически может быть 60, а когда все развернуто и установлено, вы ограничены только наличием состава группы управления в «дежурной будке» ECS. Скорее всего потребуется 8-12 человек, то есть 2-3 группы по 4 человека – дежурный офицер и трое помощников. Дежурство тогда будет по 12 часов. Можно и больше, они же военные, выдержат если прикажут. В целом вопрос потребности в личном составе зависит от степени его обученности, задач по передвижению комплекса, и режиме дежурства. Поэтому численность придаваемого персонала может колебаться в широком диапазоне.

Нормативы отстрела

Что касается расхода ракет, то тут необходимо учитывать производственные мощности как США (RTX, бывший Raytheon), так и НАТО.

Ракет для ПВО Patriot (PAC-2, PAC-3) производят около 45 в месяц, тоже планируют поднимать это число до 54 к 2025 году. Сейчас уже планируют до 60 (58+), и для этого строят новые цеха. Причем важным технологическим улучшением для ускорения технологической цепочки стала возможность (после череды длительных и не всегда удачных экспериментов) осуществлять заливку твердотопливных элементов ракеты методом 3д печати.

Европейцы для системы Patriot производят 20 ракет в месяц (версия PAC-2 GEM-T). Производственные площадки будут задействованы следующих предприятий: MBDA, Bayern Chemie, TDW Gesellschaft, Sener Aerospacial и сами производственные мощности RTX. Причем поставки ракет начались в декабре 2022 года, и предназначались для снятия производственной нагрузки с мощностей США.

В рамках усиления европейского производства к 2027 году в Испании хотят открыть завод по производству этих ракет и увеличить число производимых ракет до 35 в месяц. Завод будет работать на производственной площадке компании Sener в Tres Cantos, Мадрид.

При этом декларируемые украинцами темпы расхода ракет ПВО — свыше 4000 в месяц, а желательно бы свыше 7000, заставляют грустить американских налогоплательщиков, за чей счет устраивается весь этот банкет. Ведь одна ракета — причем неважно PAC-3 или PAC-2 стоит около 4 миллионов долларов. А вероятность успеха поражения целей при работе системы Patriot оценивалась в 70 процентов в Саудовской Аравии и 40 процентов при поражении целей в Израиле. Средняя эффективность системы с 37% для ВСУ упала до 6%. Это, конечно, не значит, что система вообще не работает. Просто в данной ситуации ВС РФ создали ей сложные условия для работы, отсюда и сниженная эффективность
