Функция Auto-MDIX

Для соединения устройств когда-то требовалось использование либо перекрестного, либо прямого кабеля. Тип необходимого кабеля зависит от типа соединяемых устройств.

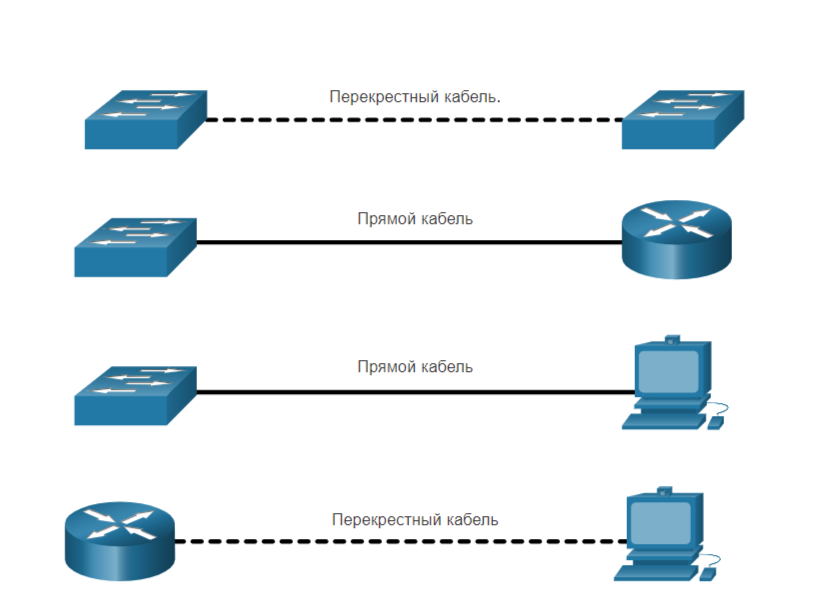

Например, на рисунке указан правильный тип кабеля, необходимый для соединения устройств коммутатор-коммутатор, коммутатор-маршрутизатор, коммутатор-хост или маршрутизатор-хост. Перекрестный кабель используется при подключении подобных устройств, а прямой кабель используется для подключения непохожих устройств.

Примечание: Прямое соединение между маршрутизатором и узлом требует перекрестного подключения.

Теперь большинство устройств поддерживают функцию автоматического определения перекрещивания пар на зависящем от среды передачи интерфейсе (Auto-MDIX). Если функция Auto-MDIX включена, коммутатор определяет необходимый тип кабеля, подключенного к порту, и настраивает интерфейс соответствующим образом. Таким образом, для подключения к медным портам 10/100/1000 Мбит/с на коммутаторе можно использовать либо перекрестный, либо прямой кабель независимо от типа устройства на другом конце соединения.

Функция Auto-MDIX включена по умолчанию на коммутаторах с операционной системой Cisco IOS 12.2 (18) SE или более поздней версии. Однако эта функция может быть отключена. По этой причине всегда следует использовать правильный тип кабеля и не полагаться на функцию Auto-MDIX. Функция Auto-MDIX может быть повторно включена с помощью команды конфигурации интерфейса mdix auto.
