Форм-факторы материнских плат: ATX, Micro-ATX, Mini-ITX и немного больше. Или меньше.

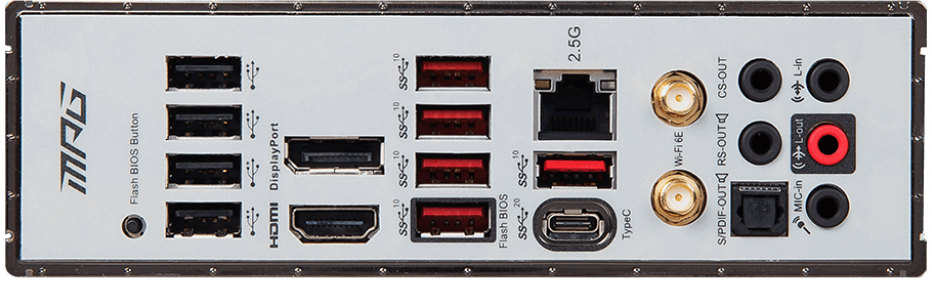

Разработка формата ATX (Advanced Technology Extended, «Расширенные передовые технологии») во второй половине 1990-х годов была призвана устранить несовместимость новых идей со старыми стандартами. Началось всё со стандартизации задней панели с различными портами для периферийных устройств. Во времена господства AT проблем большинство периферии требовало использования карт расширения, оснащённых необходимыми разъёмами. Уже с начала 90-х годов началась разработка универсальных интерфейсов, например, USB. В итоге начали появляться специальные планки с разъёмами, подключавшиеся кабелем к материнской плате, что, в свою очередь, ограничивало возможности использования полноценных карт расширения. При разработке стандарта ATX было решено снабжать все системные платы панелью с портами, что гарантировало совместимость разных материнских плат c любыми корпусами. По сути, любому производителю корпусов было достаточно предусмотреть в своём продукте стандартный прямоугольный вырез — и всё, пользователю можно заниматься апгрейдом комплектующих, забыв о потенциальной несовместимости с корпусом.

Стандарты блоков питания ATX менялись много раз, но все изменения ограничивались добавлением новых возможностей, радикальной переделки стандарта с тремя питающими напряжениями (+12 В, +5 В и +3.3 В) не было. Впрочем, это тема для отдельной статьи — будьте уверены, мы расскажем про это отдельно :)

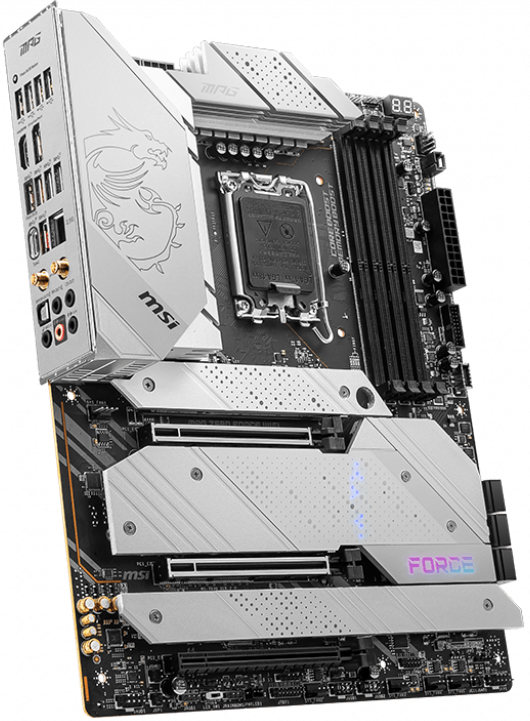

Первоначально был разработан один основной формат материнских плат, АТХ, имевший размеры 305×244 мм и поддерживающий до 7 слотов расширения (против 8 у предшественника в лице АТ). Несколько позже был представлен Mini-ATX (284×208 мм), не снискавший популярности, а знакомый всем microATX (244×244) с поддержкой 4 слотов расширения появился ещё позднее.

В начале пути microATX не был столь популярен как среди производителей, так и среди пользователей. Причина банальна — ограничить количество карт расширения поначалу было сложно. Интегрированная графика годилась лишь для компьютеров начального уровня — минус слот для видеокарты. Если он вообще присутствовал - для примера посмотрите на MSI MS6178 на socket 370, у которой при наличии встроенной видеокарты не было слота AGP. Интегрированные звуковые карты только начинали делать первые шаги и не блистали качеством — минус второй слот. Многие недорогие microATX платы не оснащались встроенным сетевым адаптером — уже 3 занятых слота. Не забываем про модем, ТВ-тюнер, дополнительный дисковый контроллер — всё это могло присутствовать в мультимедийных системах. Да и выбрать материнскую плату с нужной комбинацией слотов AGP/PCI/ISA было не так просто. Именно поэтому большинство пользователей предпочитало во избежание проблем купить «большую» материнскую плату формата ATX.

С тех пор многое изменилось. Даже не многое, а ВСЁ. Интегрированной графики достаточно более чем 2/3 пользователей, материнские платы microATX несут на борту качественные аудиокарты, сетевые контроллеры, Wi-Fi и Bluetooth модули, суперскоростные USB и Thunderbolt контроллеры, 1-2 слота для NVME SSD, до 8 портов SATA — в общем, всё, что душеньке угодно. Прмер современной microATX платы - MSI MAG B550M MORTAR. Со слотами расширения всё ещё проще, ведь уже давно на рынке осталась лишь одна шина, PCIe, и лишь изредка на материнских платах встречается слот PCI для специфического оборудования, и то в основном на платах профессионального или корпоративного сегментов.

Шаги к дальнейшей миниатюризации привели к появлению стандарта Mini-ITX (170×170 мм). Что интересно, предложен он был не компанией Intel, как предыдущие стандарты, а VIA. Первоначально Mini-ITX создавался для создания высокоинтегрированных компактных систем, зачастую с распаянным на плате процессором. Но несколько лет спустя, в 2010 году, Intel и AMD смогли интегрировать GPU непосредственно в процессор, что позволило отказаться от привычной компоновки с северным и южным мостом и уместить подобные конфигурации на квадрате 17×17 см. Более того, нашлось место и для одного слота PCIe.

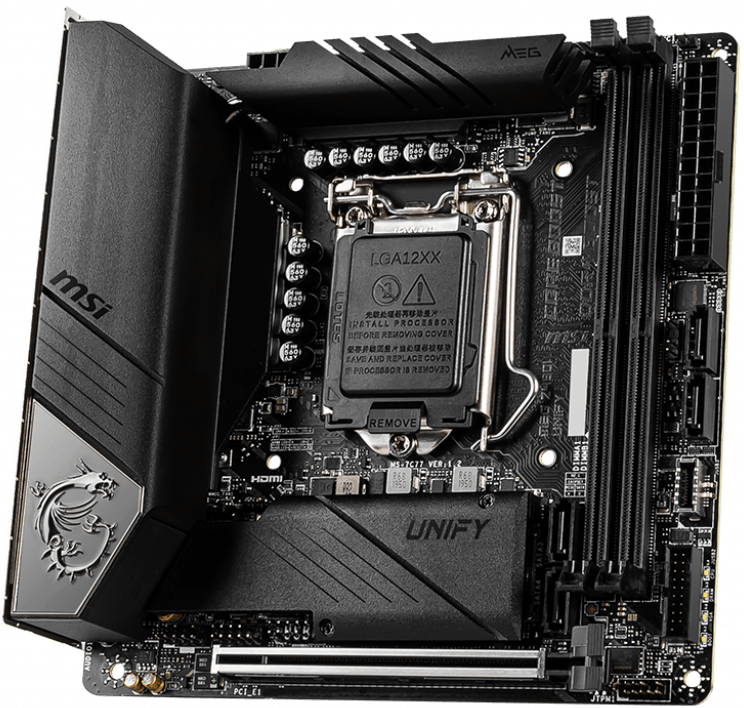

В настоящее время стандарт Mini-ITX становится всё популярнее, а многие материнские платы такого размера предлагают пользователю набор возможностей, ничуть не уступающий «старшим» собратьям. Неспроста в арсенале многих производителей есть Mini-ITX решения с поддержкой топовых процессоров, способных обеспечить достаточную производительность как в играх, так и в профессиональном ПО. Да-да, места на Mini-ITX платах хватает даже для усиленной подсистемы питания процессора! Например, MSI MEG Z490I UNIFY - настоящий ITX-монстр, способный справиться даже с очень прожорливыми Core i9.

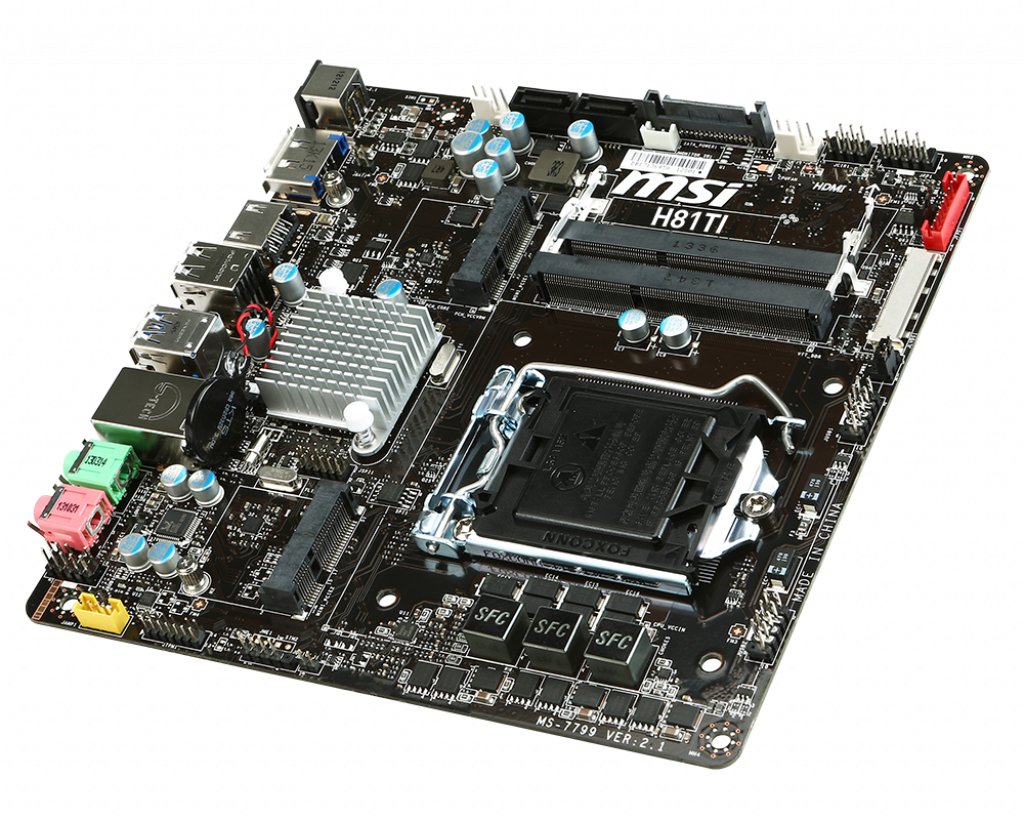

Есть ли форматы плат, меньшие, чем Mini-ITX? Существовали стандарты, так и не ставшие таковыми де-факто, например, Pico-ITX и Nano-ITX от VIA, но нам интереснее Thin Mini-ITX, название которого говорит об уменьшенной относительно Mini-ITX толщине: любые компоненты платы не возвышаются более чем на 25 мм. Слоты для оперативной памяти расположены параллельно материнской плате, как в ноутбуках, и поддерживают «ноутбучный» же формат памяти SO-DIMM, а слот расширения PCIe распаивается далеко не всегда, так как его использование во многих корпусах попросту невозможно. Типичный представитель материнских плат формата Thin Mini-ITX - MSI H81TI.

Есть ещё одна особенность, роднящая Thin Mini-ITX с ноутбуками – использование внешнего блока питания. В этом формате стандартизировано расположение процессорного сокета, что позволяет использовать объединённые с корпусом системы охлаждения. В общем, на деле мы имеем отличный вариант для моноблоков и других встроенных решений.

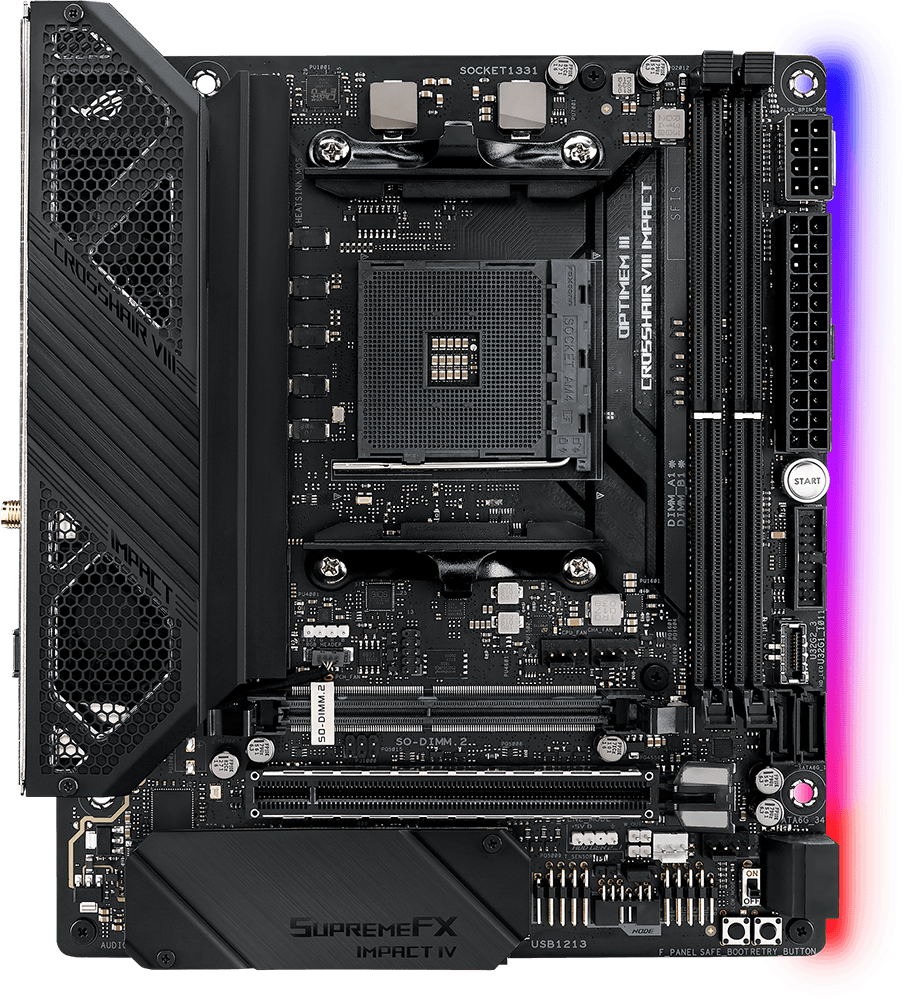

Упоминания также заслуживают и более редкие стандарты. Существуют FlexATX и DTX, разработанные Intel и AMD соответственно, с поддержкой трёх слотов расширения и «двухслотовые» Mini-DTX и ITX от AMD и VIA. Хороший пример современной mini-DTX материнской платы – ASUS ROG CROSSHAIR VIII Impact на чипсете AMD X570.

Для некоторых сегментов рынка формат ATX оказался не избыточным, а недостаточным, это касается, например, двухпроцессорных конфигураций или специфических решений для энтузиастов. Extended ATX (305×269 мм) способен решить эту проблему.

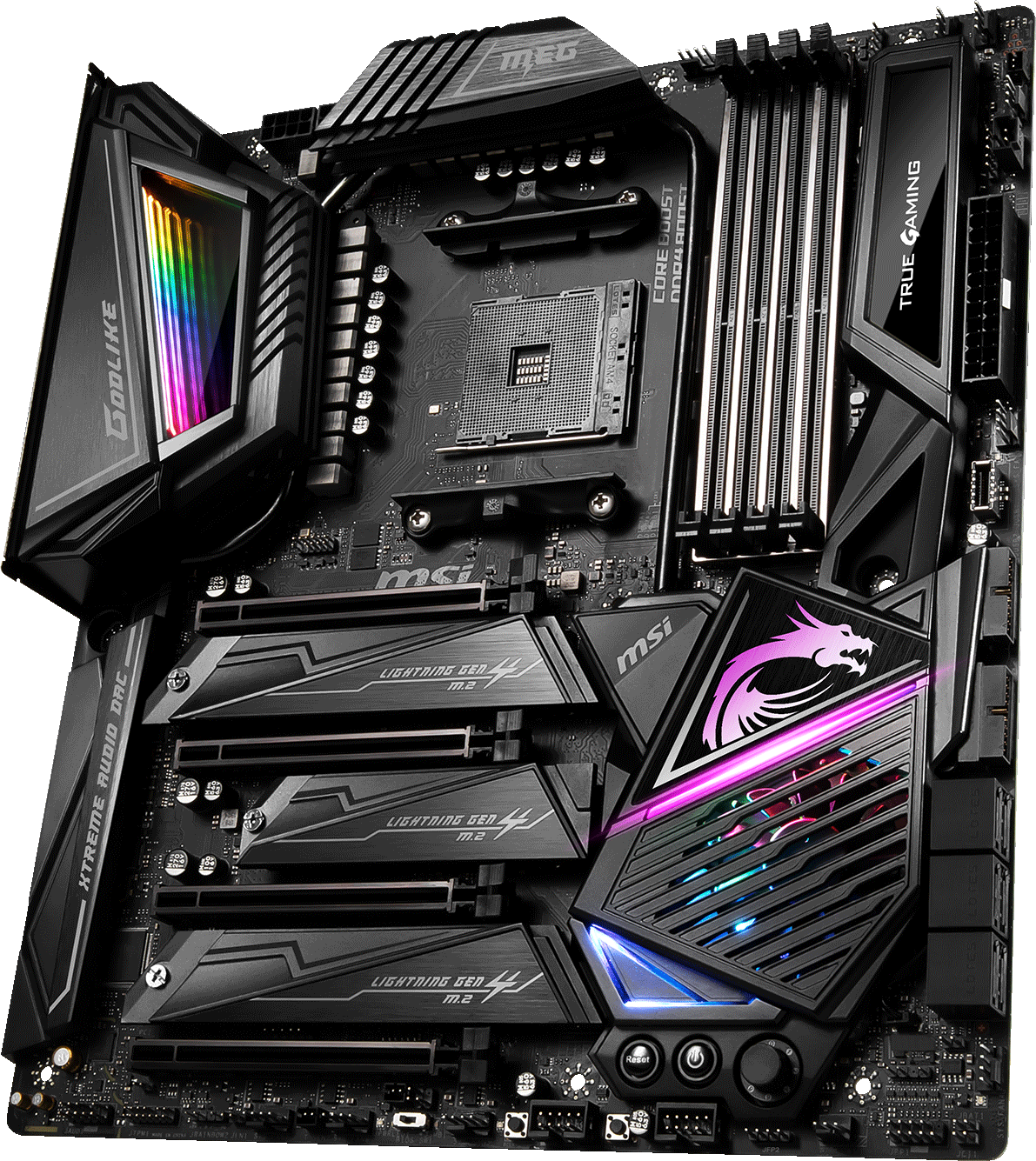

Яркий пример – MSI MEG X570 GODLIKE. Корпуса формата eATX не редкость, и предельные размеры плат составляют 305×330 мм против 305×244 мм, типичных для ATX. Ещё один «гигант», Workstation ATX с максимальными размерами 356×425, весьма далёк от домашних пользователей и предназначен для четырёхсокетных серверных материнских плат.
