Фильтрация кадров

Поскольку коммутатор получает кадры от разных устройств, его таблица MAC-адресов заполняется через проверку MAC-адреса источника каждого кадра. Если в таблице MAC-адресов коммутатора есть MAC-адрес назначения, он может выполнять фильтрацию кадров и пересылать его через один порт.

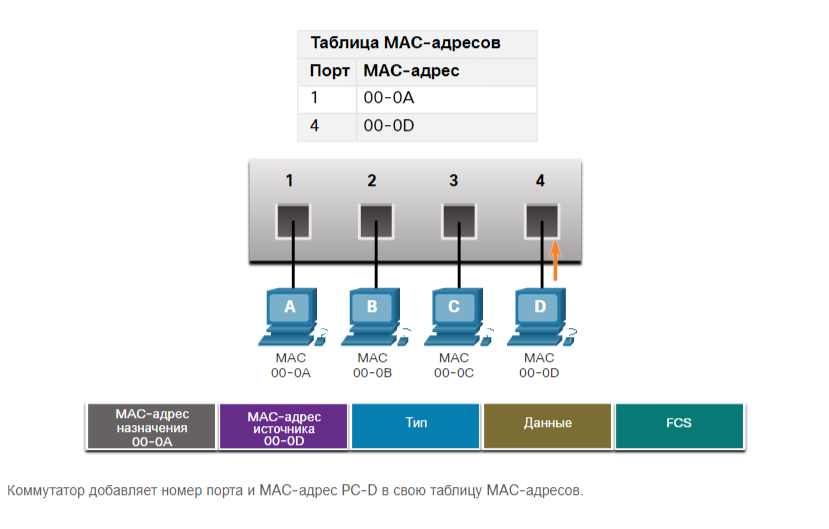

От PC-D до коммутатора

На рисунке PC-D отвечает на PC-A. Коммутатор видит MAC-адрес PC-D во входящем кадре на порту 4. Затем коммутатор помещает MAC-адрес PC-D в таблицу MAC-адресов, связанную с портом 4.

От коммутатора до PC-A

Далее, поскольку коммутатор имеет MAC-адрес назначения для PC-A в таблице MAC-адресов, он отправит кадр только через порт 1, как показано на рисунке.

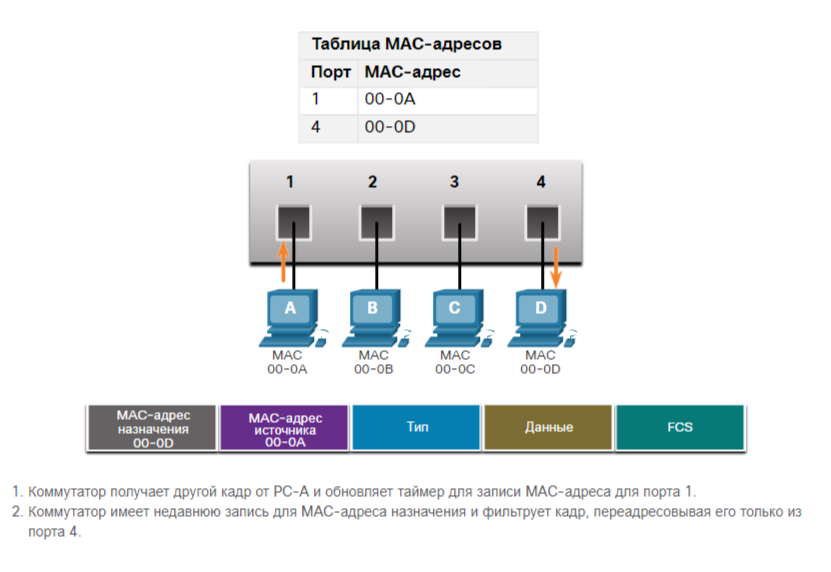

От PC-A до коммутатора, от коммутатора до PC-D

Затем PC-A отправляет другой кадр PC-D, как показано на рисунке. Таблица MAC-адресов уже содержит MAC-адрес для PC-A; следовательно, пятиминутный таймер обновления для этой записи сбрасывается. Поскольку в таблице коммутатора уже есть MAC-адрес компьютера PC-D, он пересылает кадр только через порт 4.
