FX-Audio- DAX-X6

@mkbodanu4December 18, 2019

FX-Audio- DAX-X6

@mkbodanu4

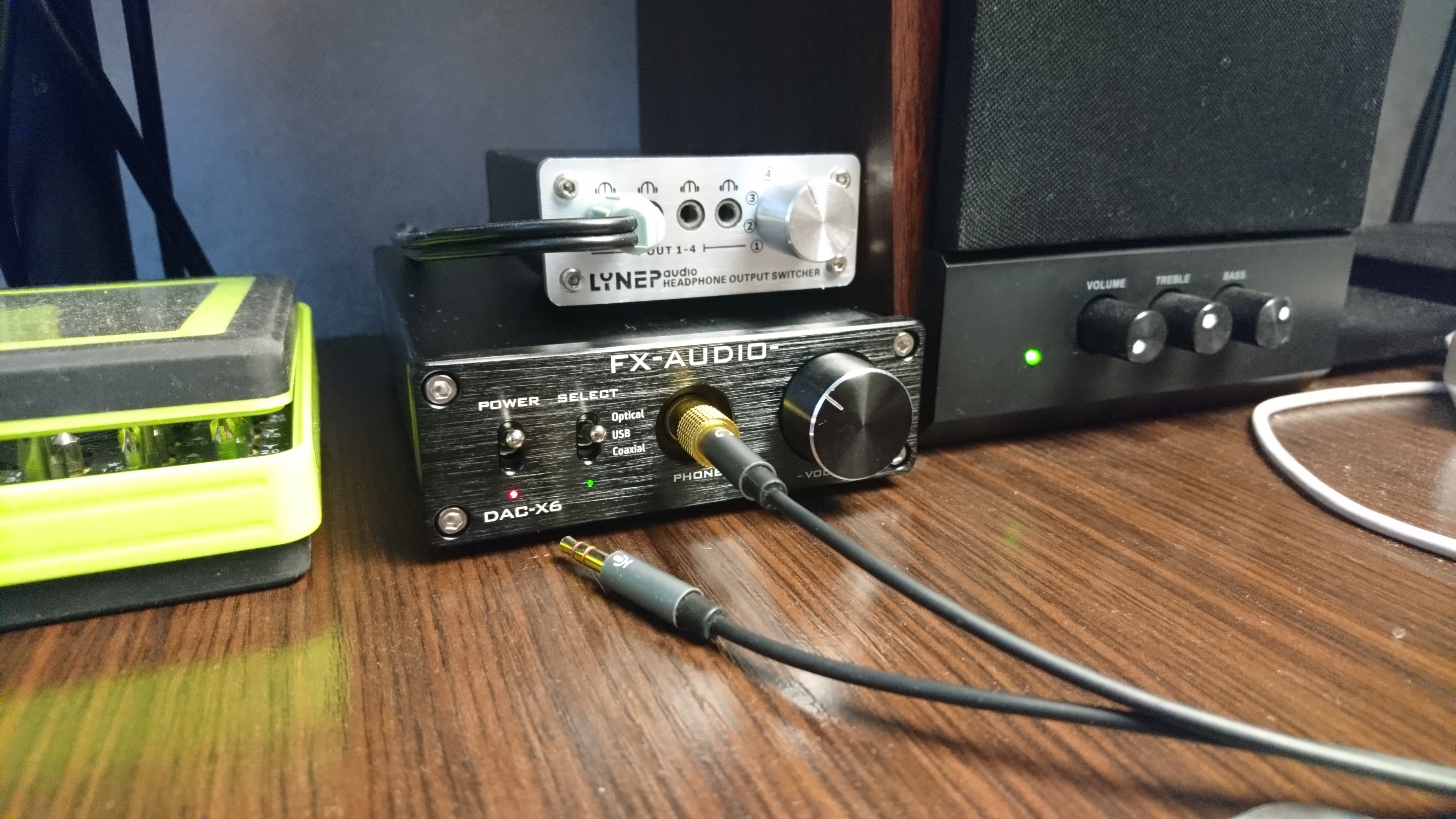

Зовнішній вигляд

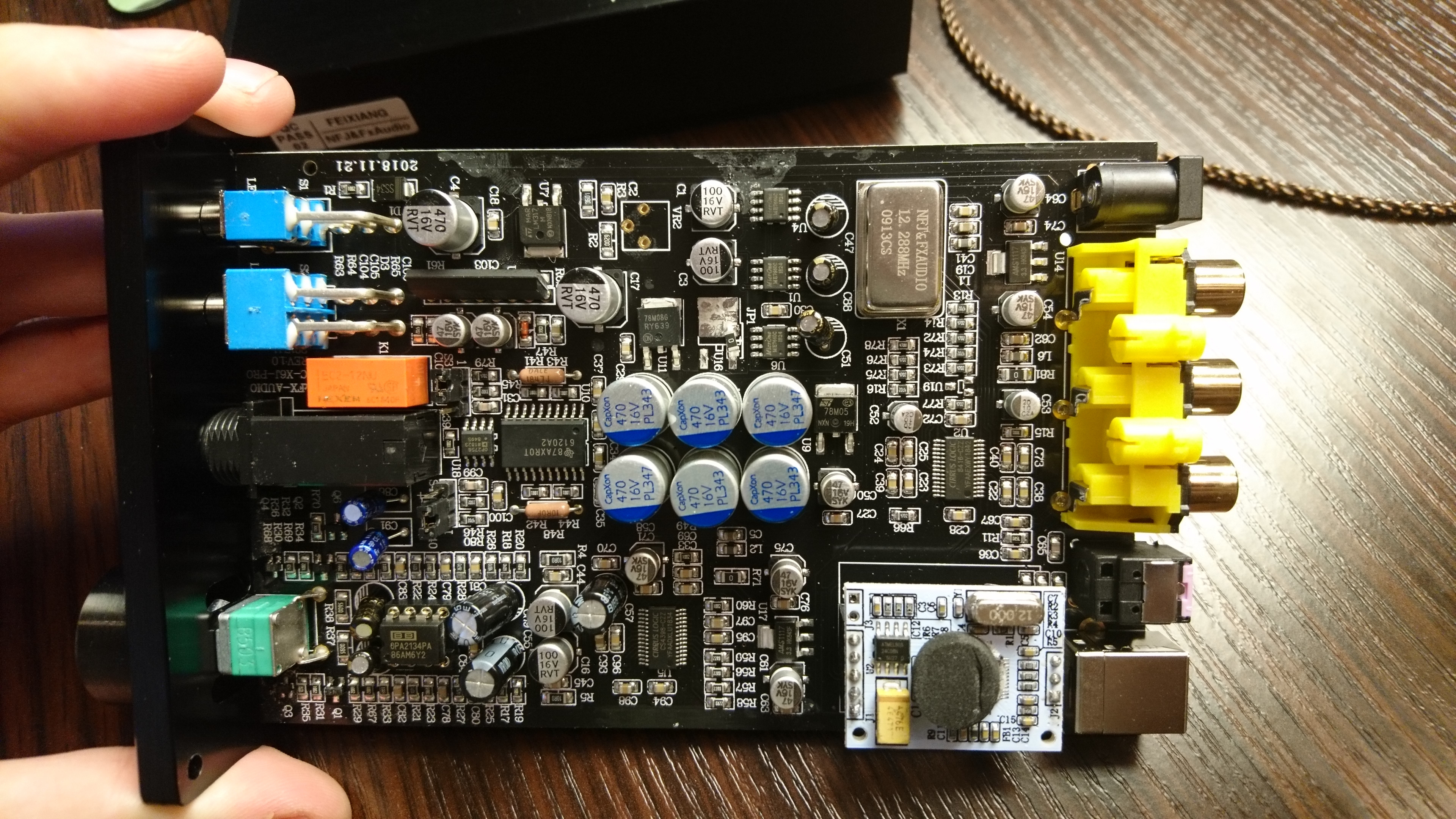

Внутрішня будова - тут видно мікросхему ЦАП - Cirrus Logic CS4398 в компанії з ресівером CS8416, далі по тракту операційний підсилювач (змінний) OPA2134, лінійний вихід, регулятор гучності (регулюює гучність лише на навушниках), підсилювач виходу на навушники TPA6120A2 + OP275. За USB відповідає SA9023 (знизу справа).

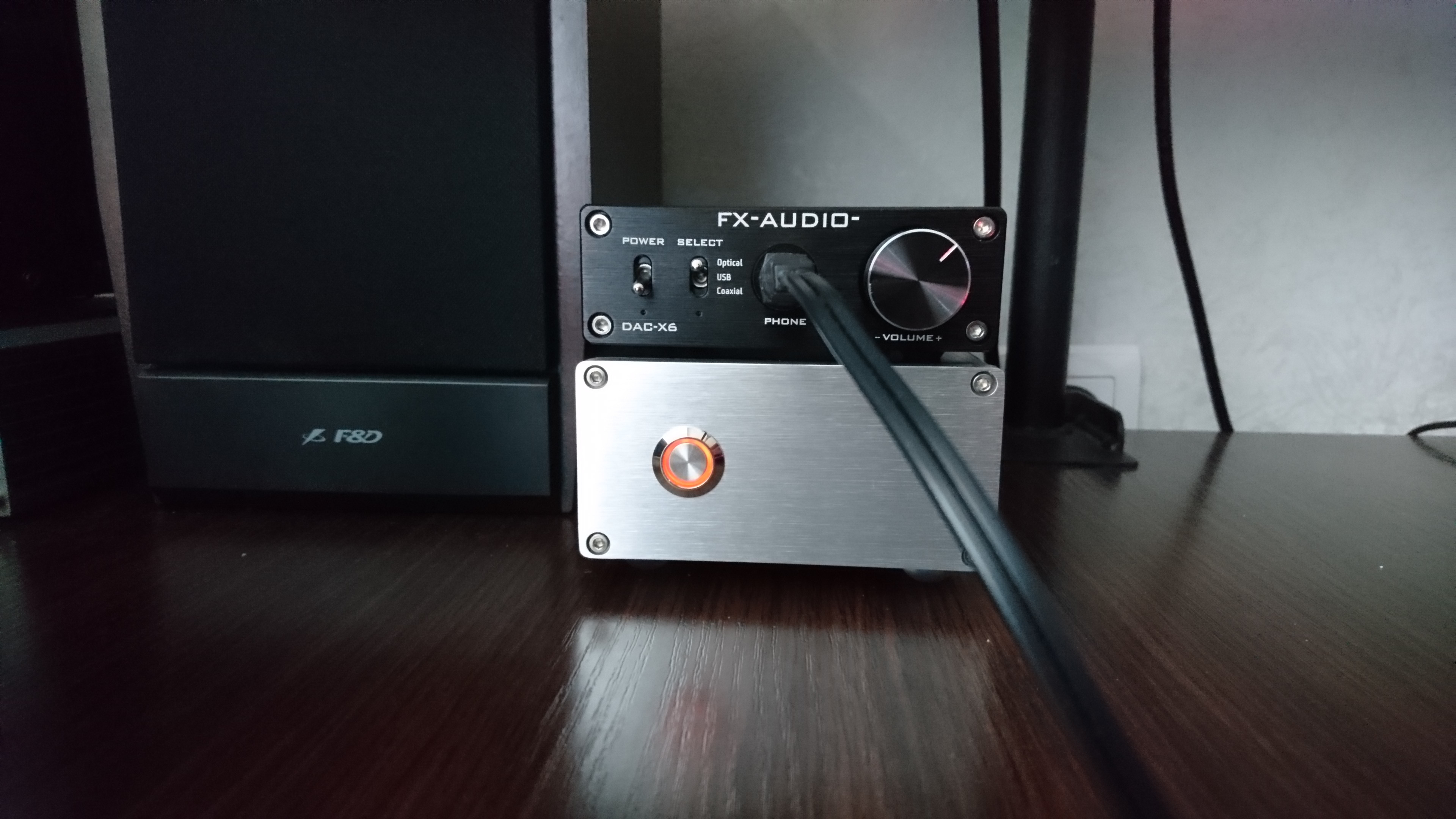

ЦАП на пару з китайським лінійним блоком живлення від Tiancoolkei, модель (ніби) MS-10D

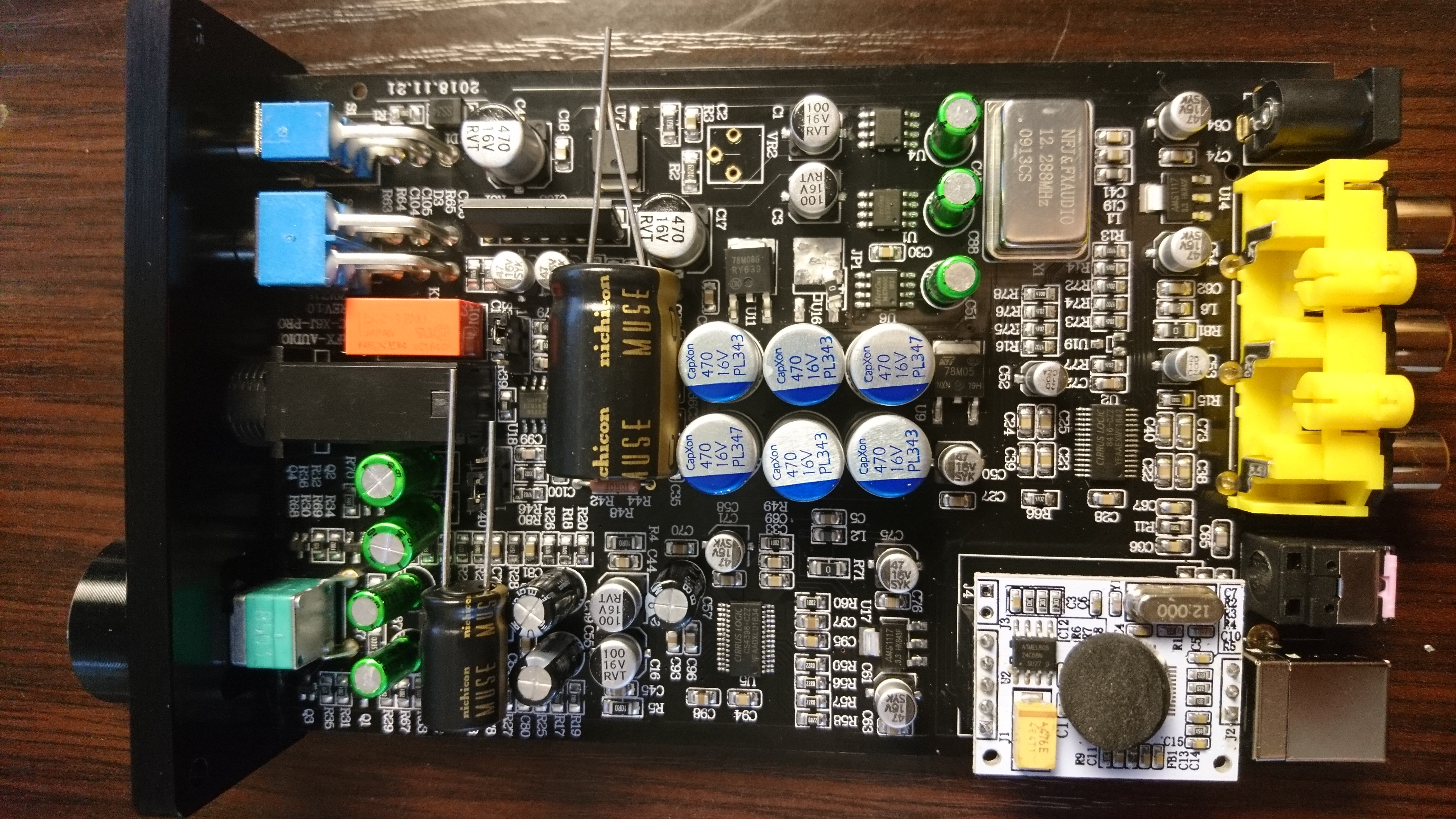

Конденсатори Nichicon MUSE KZ Series в порівнянні до заводських (ємність і вольтаж +- однакові)

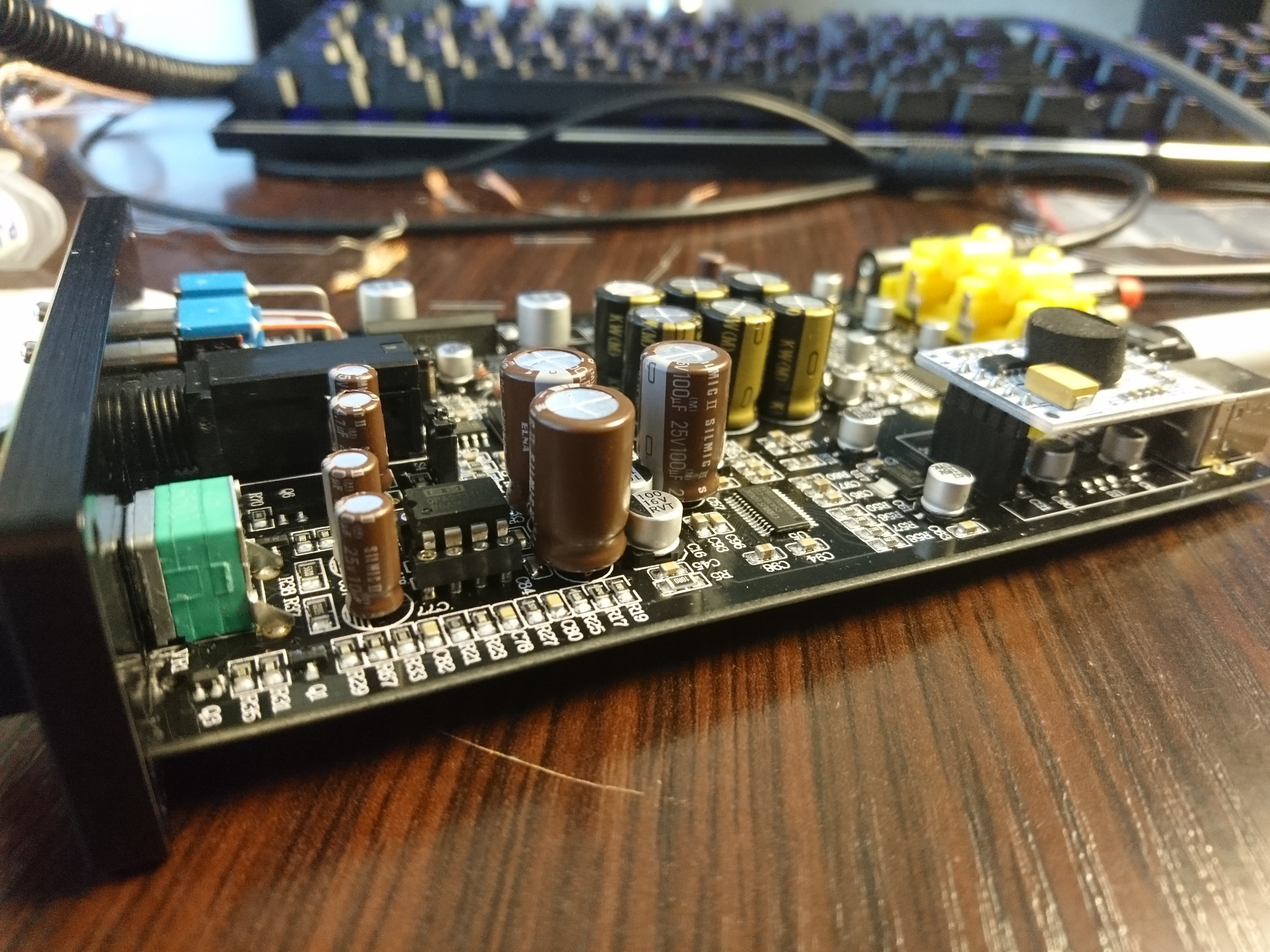

Плата ЦАПу з впаяним конденсаторами Nichicon FG і BS Series

Плата ЦАПу з впаяним конденсаторами Elna Silmic II

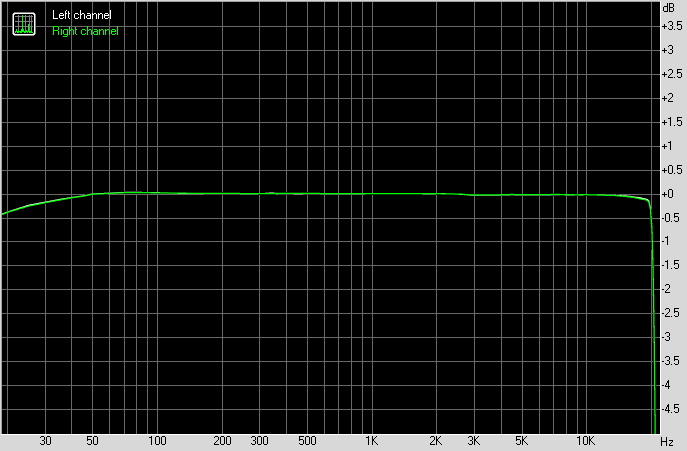

Амплітудно-частотна характеристика вбудованого підсилювача для навушників при навантаженні 150 Ом (RMAA 6.4.5)

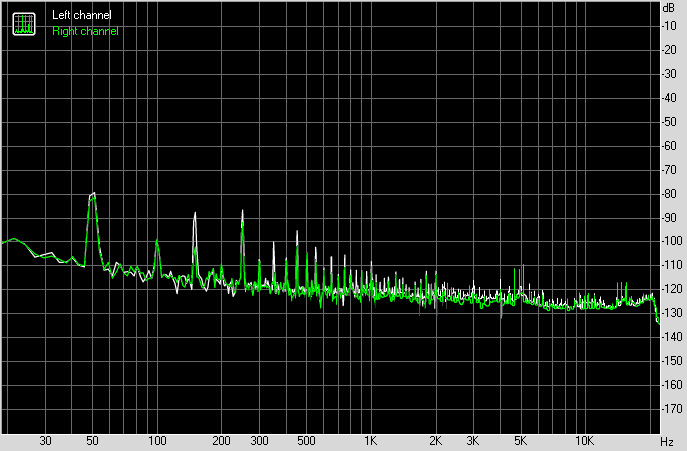

Рівень шумів вбудованого підсилювача для навушників при навантаженні 150 Ом (RMAA 6.4.5)

Матеріали:

Огляд внутрішньої будови
Опис проблеми високочастотного шуму на Reddit
Зміна підсилення виходу для навушників (gain mod) Reddit
Виміри і порівняння ЦАПу з іншими в його ціновій категорії
Розпаковка і огляд (російська)
Інший огляд (російська)
Магагин за AliExpress
Лінійний блок живлення на AliExpress
