Элетродетонаторы (ЭД)

ЭД предназначены для инициирования (возбуждения детонации) зарядов ВВ электрическим способом. В общем случае ЭД представляет собой электровоспламенитель (ЭВ) и КД №8-А заключенные в один корпус. На (рис. 1) показано устройство электродетонаторов ЭДП и ЭДП-р, а также ЭВ.

ЭВ преобразует электрическую энергию в тепловую (в виде луча пламени). Он состоит из двух изолированных (медных или стальных) проводов, между жилами которых напаяна или напрессована тонкая проволока называемая мостиком, а мостик окружен воспламенительным составом в виде твёрдой капельки, покрытой лаком для защиты воспламенительного состава от увлажнения.

Мостик изготовляется из сплава платины и иридия, или из сплава никеля и хрома (нихром). Диаметр платиноиридиевого мостика равен 0,025 мм, а нихромового 0,03 мм. Длина мостика 2-3 мм. Длина изолированных проводов (концевиков) определяется заказчиком и обычно составляет 1-1,5 м.

Воспламенительный состав, окружающий мостик, состоит из смеси роданистого свинца, бертолетовой соли и древесного угля, замешанных на костном клее.

Внутренняя часть гильзы ЭД заполнена влагоизолирующей пластиковой пробкой, а гильза для прочного закрепления электро-воспламенителя гофрирована.

Принцип действия ЭД: при протекании электрического тока по мостику ЭВ, он нагревается до такой температуры, которая обеспечивает воспламенение воспламенительной капельки. Луч пламени, образующийся при этом, воздействует на инициирующее ВВ, вызывая тем самым детонацию последнего, т.е. взрыв электродетонатора.

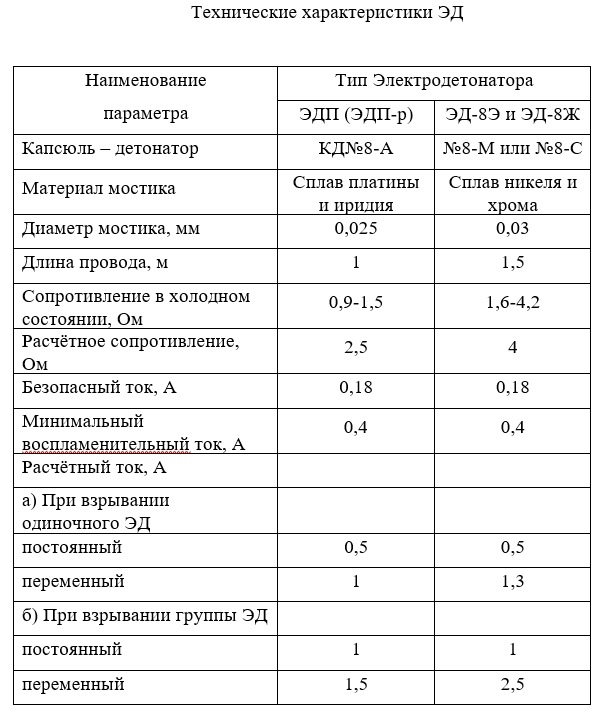

Основные характеристики приведены в табл. 2. (для сравнения в правом столбце приведены характеристики ЭД, которые применяются в промышленности).

О приведенных характеристиках можно сказать следующее:

1. Сопротивление в холодном состоянии – этот параметр позволяет судить об исправности ЭДП и подбирать их в одно электровзрывную сеть и примерно равными характеристиками, что имеет существенное значение при выборе источника тока.
2. Расчётное сопротивление – это максимальное значение сопротивления мостика при его нагревании, или в момент взрыва.
3. Безопасный ток – это величина силы тока при которой ЭД не взрывается.
4. Минимальный воспламенительный ток – это величина силы тока при которой у ЭД воспламеняется воспламенительный состав.
5. Расчётный ток – это минимальное значение тока, при котором происходит гарантированное возбуждение взрыва одного ЭД.

В промышленности применяются также электродетонаторы замедленного и короткозамедленного действия. Взрыв их происходит не «мгновенно» после включения тока, а через некоторый промежуток времени, определяемый замедлителем введенным в состав электродетонатора.

Электродетонаторы замедленного действия (ЭДЗД) выпускаются с замедлениями в 0,5; 0,75; 1; 1,5; 2; 4; 6; 8 и 10 секунд.

Электродетонаторы короткозамедленного действия (ЭДКЗ) могут иметь разные ступени замедления, например, 25; 50; 75; 150; 200; 250 м.сек.; 15; 30; 45; 60; 75; 90; 105 и 120 м.сек.

Мостики накаливания в электродетонаторах замедленного и короткозамедленного действия нихромовые, диаметром 0,03 мм. Введение столбика замедляющего состава приводит к увеличению длины гильзы электродетонатора до 65-90 мм.

Электродетонаторы всех типов укладываются в картонные коробки по (ЭДП) 35 шт., (ЭДП-р) 25 шт. Три коробки укладываются в цинк, который запаивается. Два цинка укладывается в деревянный ящик.

Обращаться с электродетонаторами необходимо осторожно, как и с КД. Кроме этого, нельзя сильно натягивать провода или пытаться выдернуть их из гильзы электродетонатора.

Перед применением, ЭД должны быть проверены на исправность с помощью малого омметра, по показаниям которого определяется проводимость электродетонатора. Проверкой проводимости можно ограничиться только при взрывании одиночного ЭД или при взрывании группы ЭД конденсаторными машинками. Во всех остальных случаях измеряется сопротивление ЭД линейным мостом. ЭД, включаемые в одну электровзрывную сеть (взрываемые одновременно одним источником тока), подбираются так, чтобы максимальная и минимальная величина их сопротивления, не отличались между собой более чем на 0,3 Ом.

Для защиты личного состава производящего измерения, от осколков гильзы электродетонатора в случае его взрыва, следует помещать его за фанерным или дощатым щитом, за листом металла, или зарывать в землю (песок) на глубину 5-10 см, или, наконец, удалять его от людей на 25-30 м.

Электродетонаторы с разрывом электрической цепи или, а также ЭД с помятостями гильзы и трещинами на ней, с непрочно закреплёнными проводами в гильзе применять запрещается.
