Dynamo: Инструмент Визуального Программирования для Улучшения Проектирования

Объяснение простых вещей: что такое Dynamo?

Для начала, давайте определим, что такое Dynamo. Этот инновационный инструмент позволяет проектировщикам, не обладающим навыками программирования, создавать собственные программы и сценарии для автоматизации разнообразных задач. Данный инструмент визуального программирования позволяет проектировщику, (то есть не программисту!), создавать свою собственную программу или свой собственный сценарий, управляя при этом элементами программы графически, а не путем записи кода программы на каком-то языке программирования..

Dynamo и Civil 3D: Идеальная Пара

С 2020 года Dynamo стал доступен для работы с Civil 3D. Сегодня, это инструмент визуального программирования обрел большое сообщество пользователей, и те, кто овладели им, регулярно находят новые способы применения.

Как это работает?

Основная идея Dynamo заключается в том, что вы выбираете из библиотеки готовые компоненты, фрагменты кода или узлы, а затем соединяете их проводами, создавая логический алгоритм для решения задач. Эти задачи могут быть очень разнообразными: от извлечения данных из моделей до размещения элементов в пространстве. Данная методика позволяет использовать параметрические элементы и быстро тестировать разные варианты.

Где можно применить Dynamo?

Что приходит сразу на ум: это автоматизация повторяющихся задач. Автоматизация и ускорение скучных задач. Рутинные операции могут быть автоматизированы, и Dynamo с этим прекрасно справляется, позволяя нам уменьшить ручной труд и, следовательно, сократить количество невынужденных ошибок в проекте. Во-первых, за счет того, что компьютер справляется гораздо круче с монотонными операциями по понятным правилам, не допуская тех ошибок, которые может допустить человек. Плюс, в Dynamo есть возможность проверять проект, не проверяя модель на согласованность, что тоже ведет к уменьшению числа ошибок в проекте. И такой подход, когда часть задач может быть решена быстрее без участия человека, дает вам возможность браться за более сложные проекты, потому что часть очень затратных по времени и энергии процессов вы перекладываете на машину, сами занимаетесь более творческим трудом. Это дает вам возможность подступиться к более сложным проектам.

Новые Возможности: Насыщение Модели Информацией

С Dynamo вы можете легко обогатить свою модель новой информацией и добавить данные к объектам. Говоря о BIM, центральная буква "I" в сeредине означает "информация", и буква "М" приобретает новый смысл благодаря возможности насыщать модель большим объемом данных. Особенно важна интеграция с Revit для проектирования линейных объектов и искусственных сооружений. Инструмент визуального программирования дает нам возможность начать решать задачи, которые изначально нам не требовались, но решение которых может существенно повысить качество проекта.

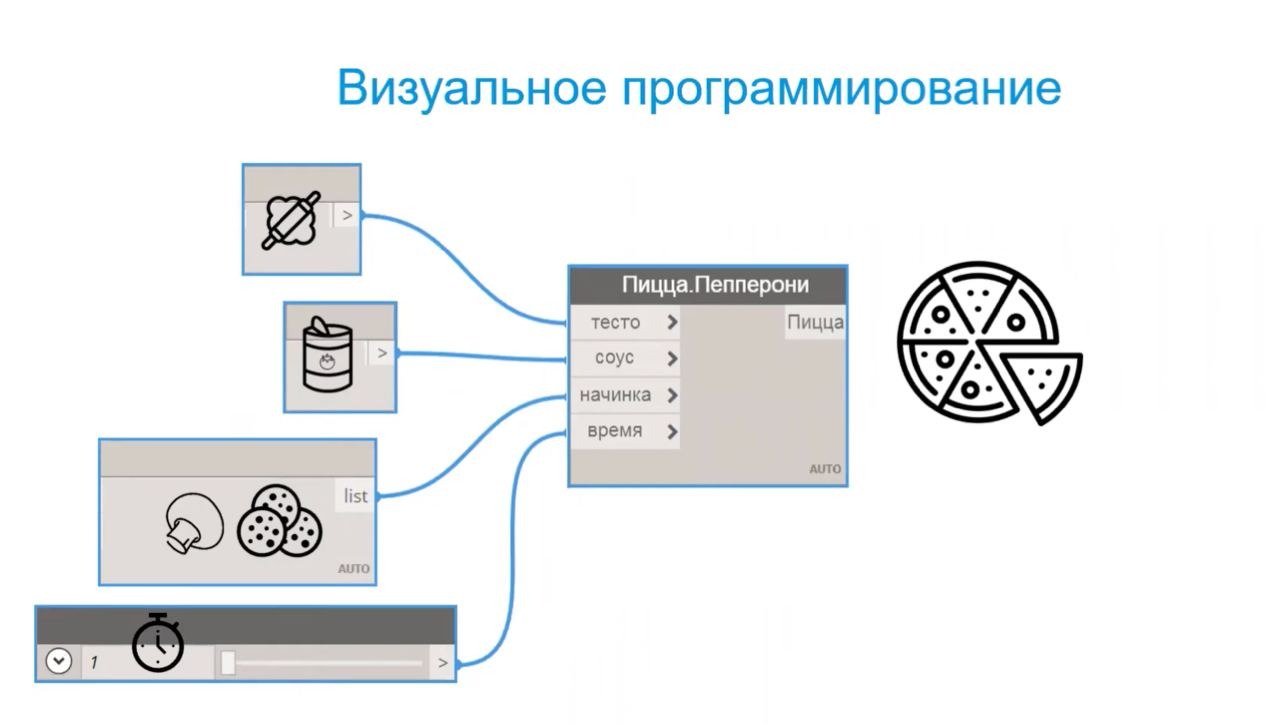

Пример Детской Аналогии: Пиццерия

Представьте, что вам нужно приготовить пиццу. Вы знаете, из чего она состоит, но для того чтобы превратить набор продуктов в готовую пиццу, вам нужен рецепт и девайс, чтобы ее приготовить. Визуальное программирование подобно этому процессу. У вас есть набор ингредиентов, алгоритм, который их превращает в желаемый результат, и вы просто соединяете их вместе. Например, вы подаете ингредиенты (данные) на вход алгоритму (программе), и управляете параметрами, такими как время. Этот подход упрощает решение задач и улучшает качество проекта.

Устройство Нодов

Ноды - это блоки, за которыми скрывается написанный код. У каждого нода есть имя, порты на вход и выход, и как бы "тело", в котором можно настроить параметры. Нажав по ноду, вы получите доступ к его параметрам.

Общие рекомендации по применению Dynamo:

- Создавайте инструкции даже для простых алгоритмов, чтобы понимать, что ваш скрипт делает.

- Группируйте ноды, разбивая программу на логические блоки.

- Используйте цветовое кодирование для удобства чтения кода.

- Не забывайте о комментариях и понятных именах для групп и объектов.

Визуальное программирование - это визуальный процесс, и ваш код должен быть наглядным, чтобы легко возвращаться к нему и понимать его суть.
