Dot plot vs bar chart

Сегодня в выпуске разбираем пример из аналитики про сотрудников вузов: сколько студентов очного отделения приходится на одного преподавателя вуза. Исходные региональные данные можно найти на сайте ЕИС Министерства образования.

Чтобы посмотреть изображение в высоком разрешении, откройте его в отдельной вкладке.

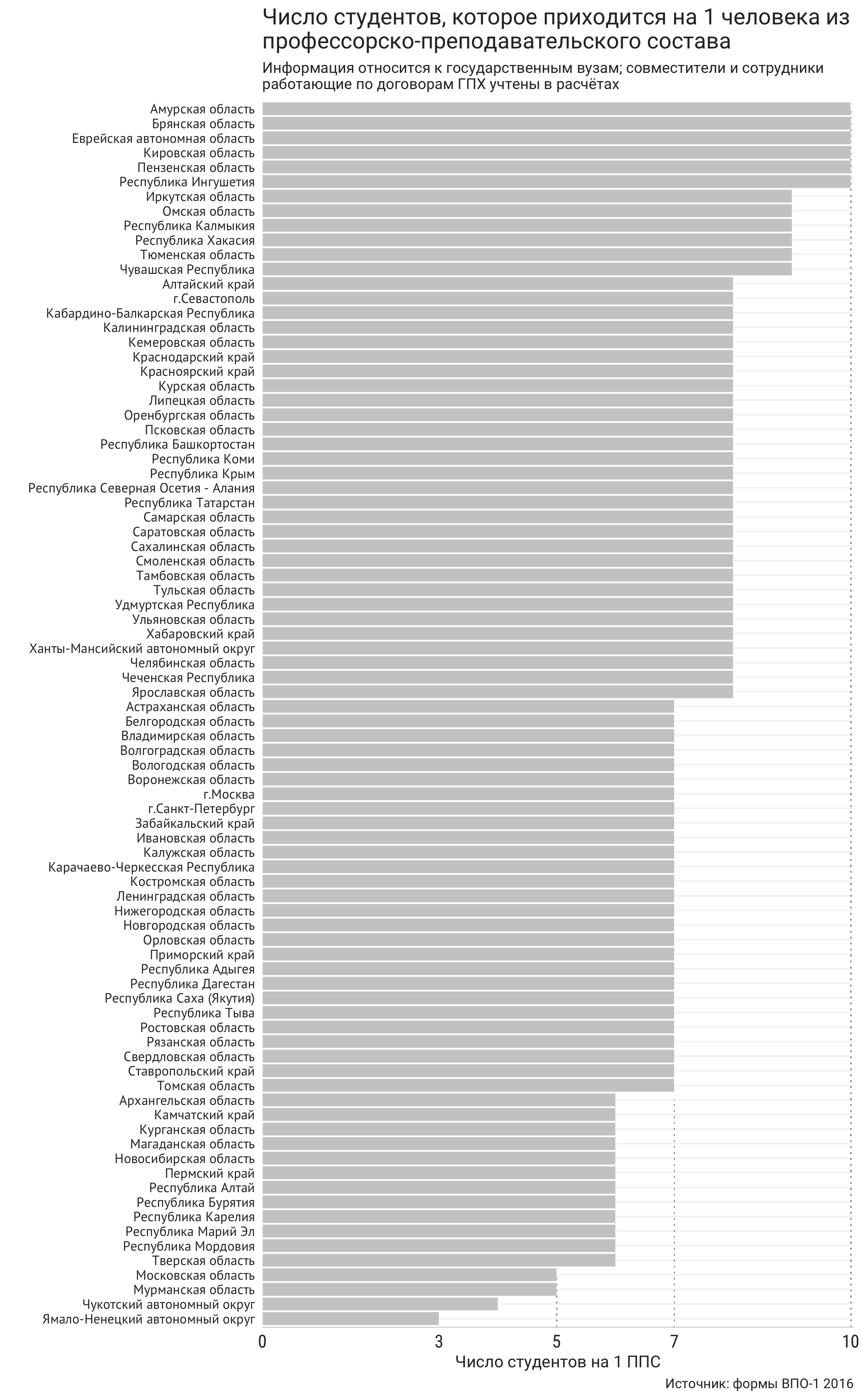

Bar chart

Начнём с простого bar chart'а с перевёрнутой системой координат. Форму распределения проста и не изобилует пиками, а вертикальные пунктирные линии помогают соотнести столбцы и подписи на оси ординат.

Технические детали:

• Чтобы было проще ориентироваться на график добавлены вертикальные пунктирные линии
• Внутри каждой группы регионы отсортированы по алфавиту (многие программы для визуализации могут сделать это по умолчанию, но где-то эта опция может быть не предусмотрена)
• Под заголовком добавлены детали про методологию расчёта, чтобы не искать её в сопроводительном тексте
• В сноске указан источник данных

Можно ли что-то улучшить?

Да, для отображения значения можно просто нанести точку на соответствующем ему уровне, а не закрашивать весь столбец.

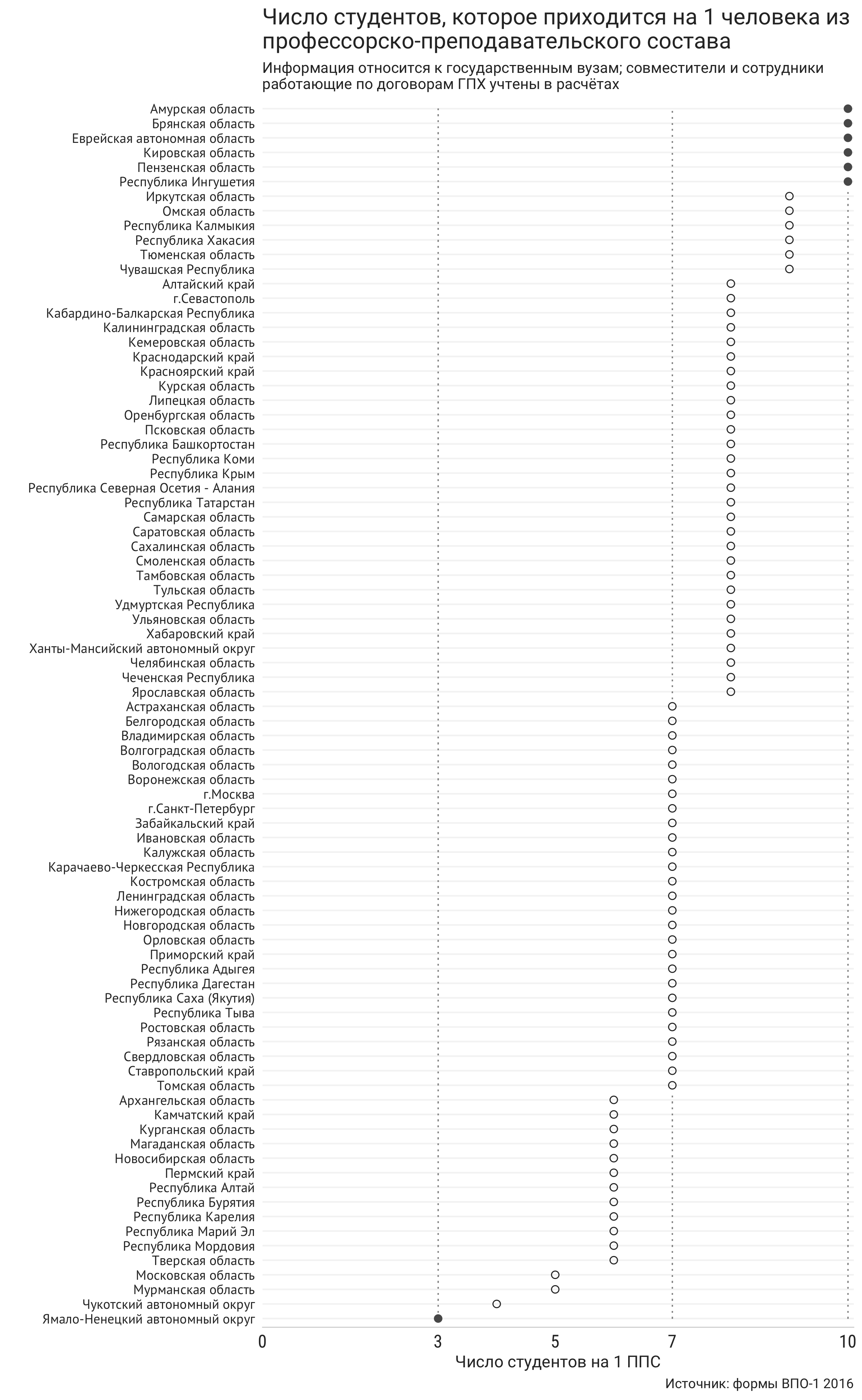

Dot plot

Заменим столбцы на точки, сохраняя линии разметки для упрощения ориентации. Объём доступной информации не сократился, но график выглядит менее грузным. Подробнее о dot plot'ах можно почитать здесь.

Технические детали:

• Точки по краям закрашены тёмным цветом, чтобы сделать акцент на границах изменения показателя
• Горизонтальные линии сетки необходимы для dot plot'a. Без них для соотнесения точки и подписи на оси читателю потребуется линейка.
• График хорошо подходит для случая чёрно-белой печати, позволяя добавлять категории с помощью различных символов

Код для построения графиков

Можно найти в репозитории лаборатории на Github.
