Diode Emulation

В некоторых DC-DC драйверах есть такая функция как Diode Emulation.

Из даташита я как-то не особо понял для чего она нужна, поэтому вышел в интернет с этим вопросом.

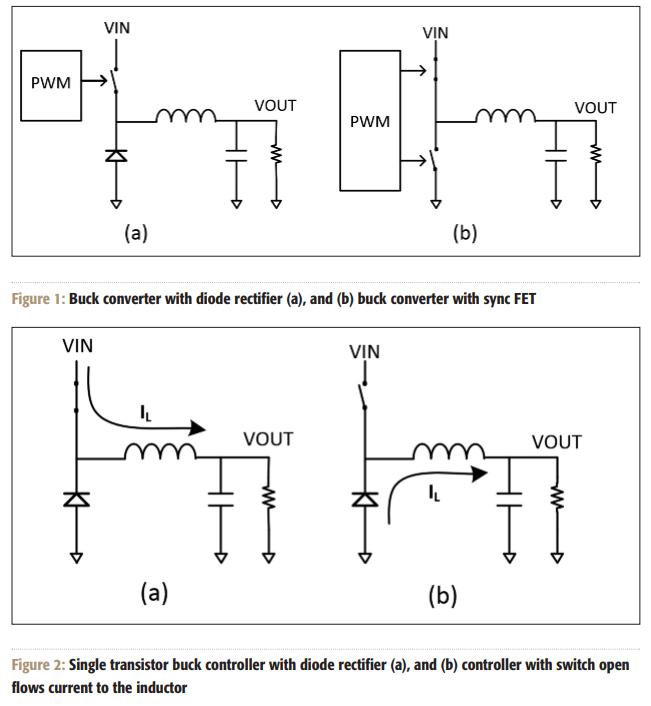

Классическая схема понижающего DC-DC преобразователя - это ключ, диод, катушка, конденсатор. Достаточно известная топология. Но недостаток использования диода в том, что на нем падает большое напряжение и соответственно он нагревается при работе.

Чтоб устранить этот недостаток - придумали заменить диод на транзистор, который будет включаться синхронно с выключением основного ключа. При больших нагрузках всё хорошо - напряжение на транзисторе почти не падает, соответственно нагрева и потери энергии не происходит.

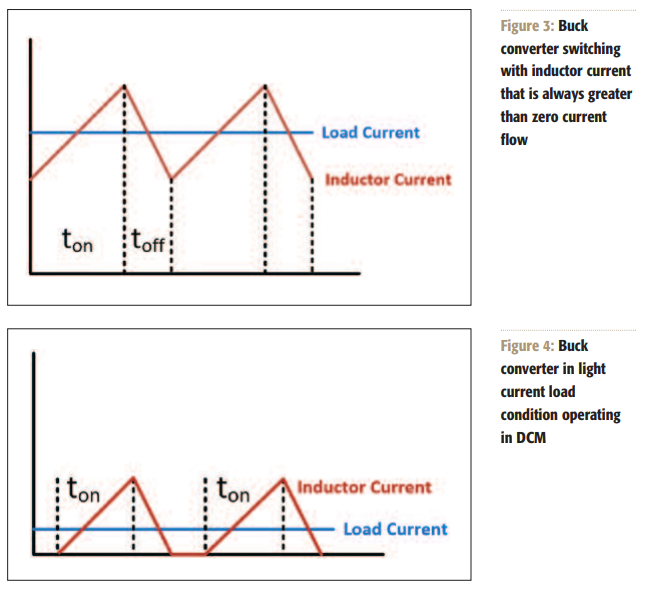

Зависимость тока от времени при больших нагрузках можно увидеть на Figure 3.

А что происходит при малых? Если используется топология с диодом, то ток катушки падает вплоть до нуля, как на Figure 4.

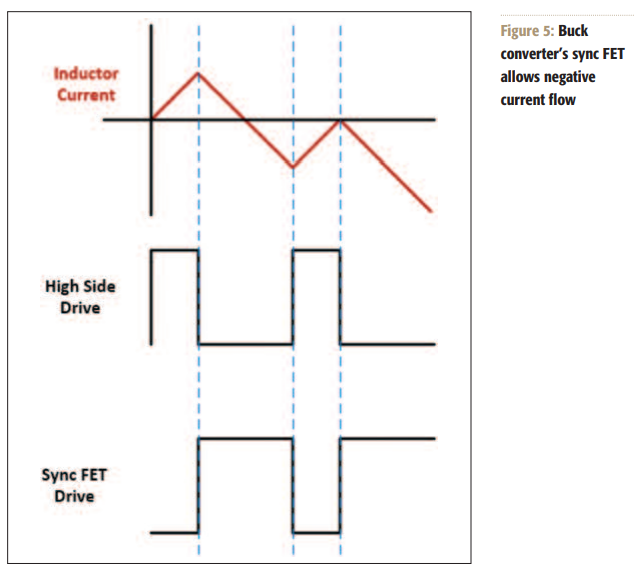

А при топологии с транзистором - ток уходит в отрицательное значение, забирая энергию из конденсатора (Figure 5). Таким образом, получается, что КПД преобразователя сильно падает. И именно, чтоб избежать этой траты энергии, в драйверы добавили имитацию диода. Когда драйвер обнаруживает отрицательный ток, протекающий через диодозамещаюий транзистор, то он его выключает и ток из конденсатора больше не течет.

Подробнее описание работы имитации диода в этой статье.
