Дeтектор БПЛА «Булат» v.4

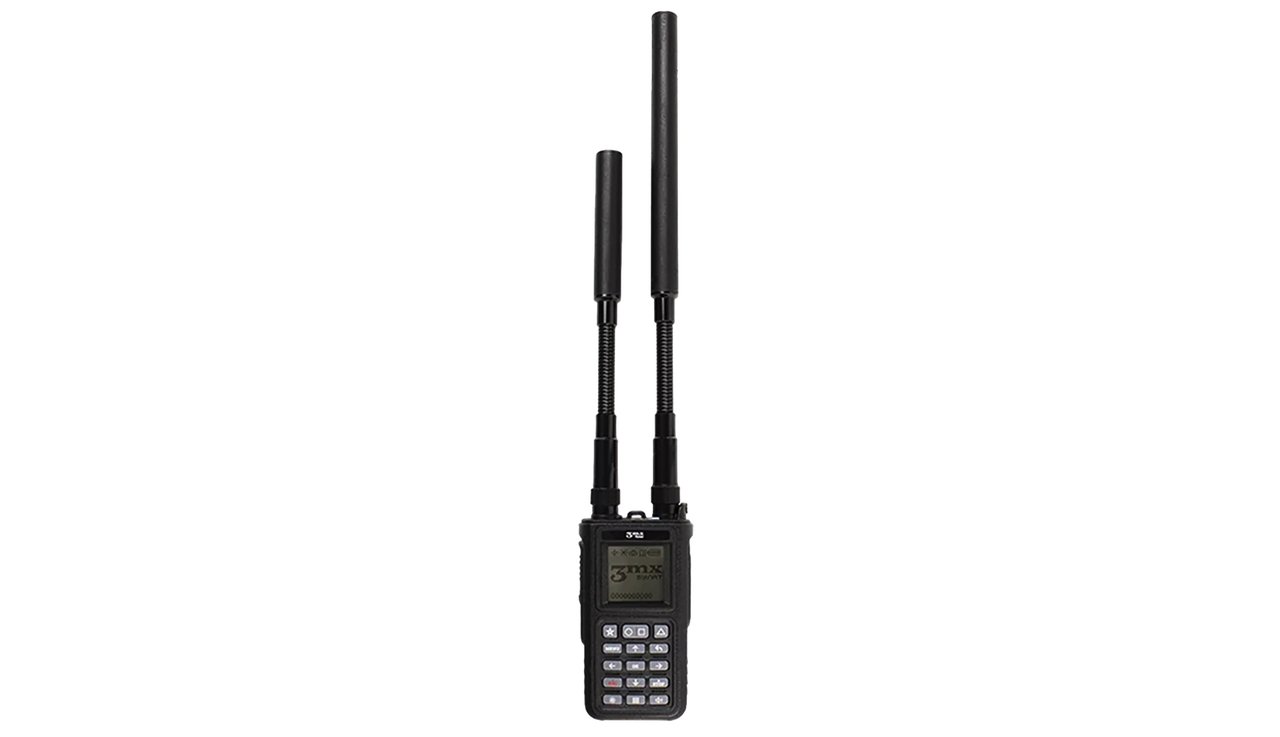

«Булат» v.4 — мобильное средство обнаружения беспилотных летательных аппаратов.

Детектор в пассивном режиме сканирует эфир при помощи всенаправленных антенн. При обнаружении сигнала от БПЛА он оповещает пользователя световым, звуковым и вибросигналами. Также есть возможность подключения к «Булату» индивидуального наушника — при обнаружении БПЛА наушник передаст полученную информацию о дроне.

«Булат» v.4 сопрягается с датчиком индивидуального оповещения о БПЛА «Таир» (не поставляется в комплекте). Один «Булат» передает данные об обнаруженных БПЛА сразу нескольким «Таирам» в радиусе 50 метров.

«Булат» обнаруживает и идентифицирует популярные типы и марки БПЛА, такие как DJI, Autel, Xiaomi, Walksnail, а также FPV-дроны и Wi-Fi-дроны благодаря широкому диапазону обнаружения частот дронов: от 300 до 6200 МГц.

Детектор является пассивным приемным устройством, не излучает какие-либо сигналы и остается невидимым для сканирующих радиоэфир устройств. Благодаря этому местоположение пользователя невозможно обнаружить.

Во время полета БПЛА обменивается данными с пультом управления (видеосигнал, телеметрия, управление). Детектор «Булат» постоянно сканирует эфир на предмет наличия таких данных.

Если в радиусе сканирования детектора появляется БПЛА, то детектор улавливает пакеты данных и анализирует их. Если детектор обнаруживает пакет данных БПЛА, то он оповещает пользователя звуковым сигналом, вибрацией, световой индикацией и выводит на дисплей полученную информацию о БПЛА.

В комплекте поставляются две антенны для разных частотных диапазонов (большую антенну следует устанавливать на разъем, помеченный красным уплотнительным кольцом).  Для корректной работы детектора необходимо установить обе антенны так, как показано на рисунке.

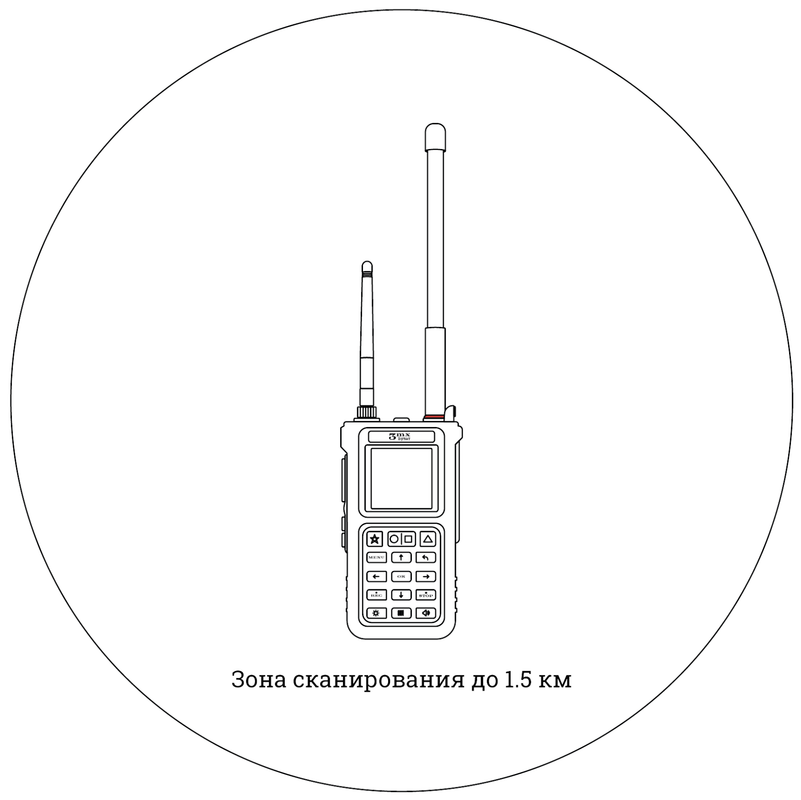

Зона сканирования зависит от окружающей радиообстановки. В идеальных условиях, то есть на открытой местности, зона сканирования максимальна. Зону сканирования уменьшают различные помехи в эфире.

Для обеспечения наибольшей области сканирования по возможности рекомендуется:

• Использовать детектор на открытых пространствах; допускается использовать детектор в замкнутых пространствах, но в этом случае зона сканирования значительно уменьшается.
• На холмистой местности производить сканирование в наивысшей точке.
• Производить сканирование на отдалении от источников помех.
• Учитывать, что зона сканирования зависит от погодных условий.

Для включения детектора необходимо нажать и удерживать кнопку Вкл/Выкл на боковой части корпуса 2 секунды.

При включении устройства отображаются версии ПО и аппаратной части, уровень заряда батареи, а также серийный номер. После этого загружается операционная система устройства, а на экране в это время отображается заставка «Сила в единстве» и уровень чувствительности обнаружения каждого типа/марки БПЛА, выставленные в настройках.

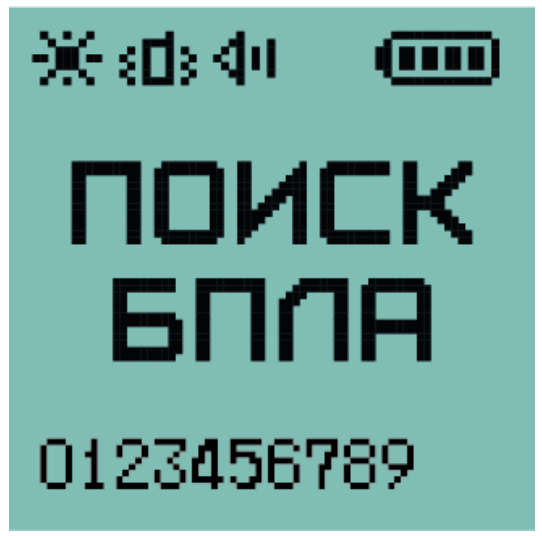

По окончании загрузки детектора отобразится главный экран с надписью «Поиск БПЛА», серийным номером устройства (10 цифр) и иконками состояния звука, светодиода, виброрежима и заряда батареи.

Детектор находится в рабочем режиме и непрерывно сканирует эфир вокруг себя. Для выключения «Булата» необходимо выполнить два коротких и одно длинное нажатие кнопки Вкл/Выкл. Во время длинного нажатия на экране появится надпись «ВЫКЛЮЧЕНИЕ» и отобразится прогресс выключения устройства. Дождитесь завершения прогресса выключения, затем отпустите кнопку. Также возможно выключение детектора через меню.

Клавиатуру детектора можно заблокировать, чтобы избежать случайных нажатий в процессе эксплуатации устройства. Для блокировки клавиатуры детектора нужно быстро и последовательно нажать кнопку [menu], а затем кнопку [☆]. На дисплее появится изображение замка и иконка блокировки. При нажатии на кнопки клавиатуры на экране будет появляться замок.

Для отключения блокировки клавиатуры детектора нужно также быстро и последовательно нажать кнопки [menu] и [☆].

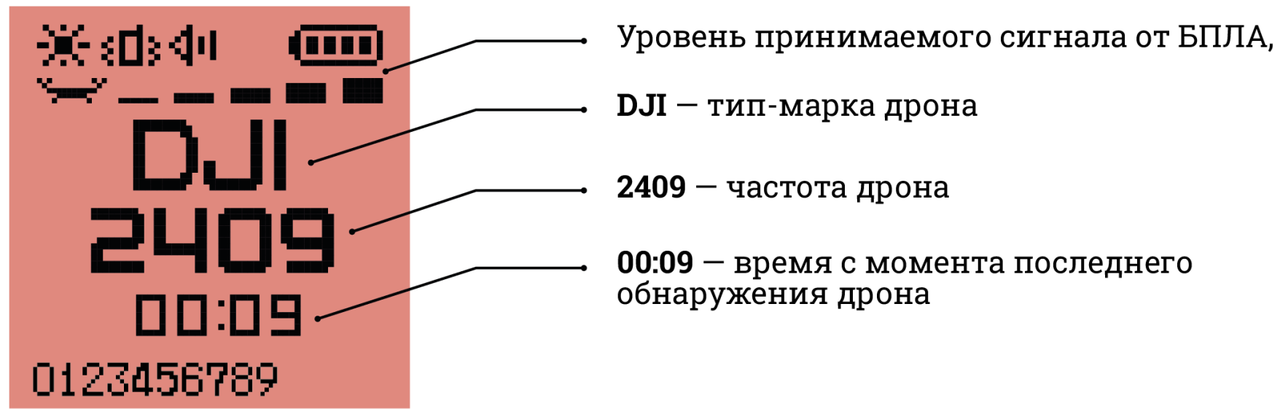

При обнаружении БПЛА на дисплее отображается сообщение с маркой или типом БПЛА, его частотой, уровнем принимаемого сигнала и временем, прошедшим с момента последнего обнаружения.

Если в поле сканирования появляется несколько БПЛА разных типов/марок и частот, то на дисплее попеременно будут отображаться типы/марки этих БПЛА и их частоты. Например, «Обнаружен FPV 5740» ↔ «Обнаружен DJI 2409».

Некоторые БПЛА могут работать с двумя активными частотами. В таком случае «Булат» будет обнаруживать пакеты данных на этих частотах попеременно.

Иногда после обнаружения БПЛА детектор выводит на экран сообщение «Показалось». Это значит, что «Булат» обнаружил признаки дрона в эфире, произошло ложное срабатывание, либо БПЛА пропал из зоны видимости детектора.

Детектор «Булат» может ложно детектировать приборы, излучающие радиоволны (камеры с аналоговыми видеопередатчиками, микроволновые печи и т.д.). Не стоит использовать детектор вблизи таких приборов!

Удержание обнаруженного БПЛА

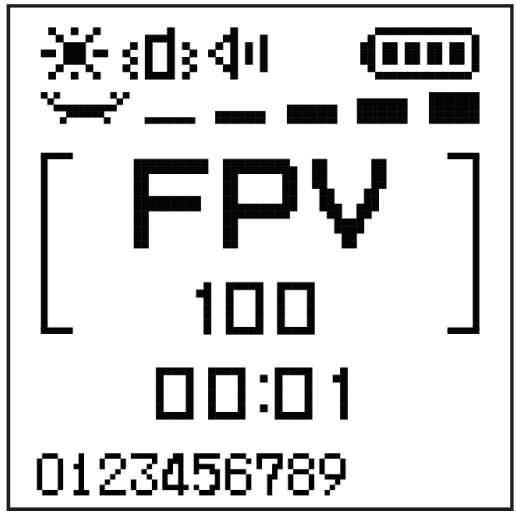

Удержание обнаруженного БПЛА — режим, используемый для переключения детекции «Булата» только на частотный диапазон удерживаемого дрона. Это позволяет увеличить скорость обнаружения и точность определения уровня сигнала, что дает пользователю информацию о приближении или отдалении БПЛА. Чем чаще и выше по тональности звуковые оповещения, тем ближе БПЛА. Обратите внимание, что при удержании БПЛА нужно зафиксировать детектор в одном положении.

Для удержания обнаруженного БПЛА необходимо нажать и удерживать кнопку Вкл/Выкл, когда на экране отображается информация об обнаруженном дроне.

Также режим удержания включается нажатием на круг на кнопке [ ◯ | ▢ ]. В таком случае удерживать кнопку не нужно. Для выключения режима удержания потребуется повторно нажать на круг.

В режиме удержания на экране «Булата» отображается информация о типе/марке БПЛА и времени с момента последнего обнаружения, а также примерный уровень принимаемого от БПЛА сигнала (в виде шкалы и в цифровом значении от 1 до 99). Уровень принимаемого сигнала является приблизительным и может меняться в зависимости от множества факторов: мощности передатчика на БПЛА, рельефа окружающей местности, погодных условий, наличия помех в эфире, положения антенны в пространстве.

Данная функция доступна при установленной блокировке клавиатуры

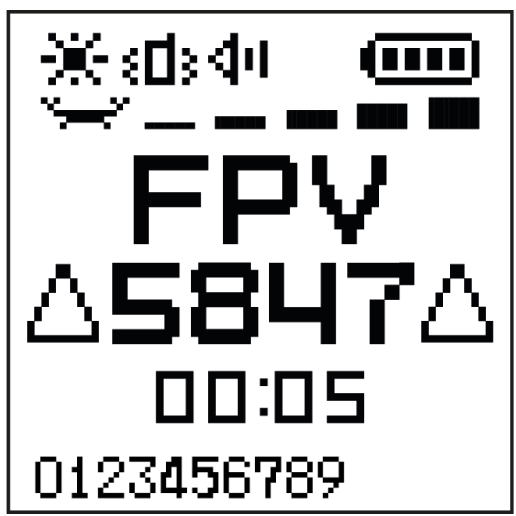

Отмена детекции обнаруженного БПЛА может использоваться в случаях, когда «Булат» не должен реагировать на определенные типы угроз. Для отмены детекции обнаруженного БПЛА необходимо нажать кнопку [△], когда на экране отображается информация об обнаруженном дроне. Это отменяет сигнал тревоги детектора только на том диапазоне частот, на котором был обнаружен отмененный БПЛА.

При обнаружении отмененных БПЛА информация о них отобразится на экране детектора, однако оповещение и индикация не сработают. Отмененные БПЛА помечаются на дисплее «Булата» символом треугольника.

Кнопка [STOP] полностью очищает список отмененных БПЛА. Данная функция доступна при установленной блокировке клавиатуры.

Меню «Поиск БПЛА»

В разделе «Поиск БПЛА» возможно настроить параметры обнаружения БПЛА.

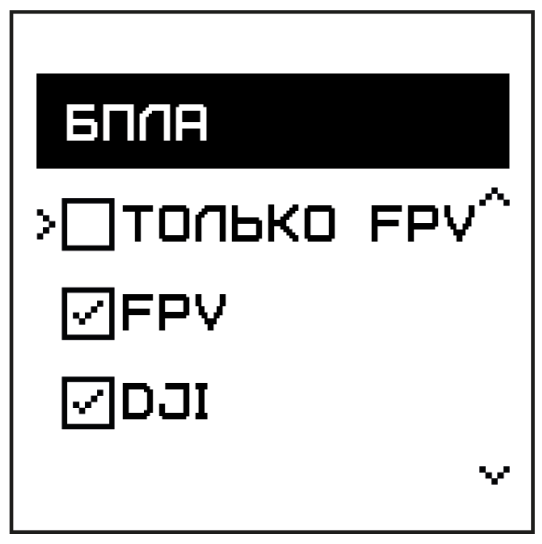

В подразделе «Типы БПЛА» возможно выбрать типы и марки БПЛА для детекции.

Представлена возможность детекции следующих типов и марок БПЛА: FPV, DJI, Autel, FIMI, Walksnail, Wi-Fi БПЛА. Также есть два дополнительных режима детекции — только FPV и Игрушки.

По умолчанию выполняется детекция всех представленных типов и марок БПЛА (кроме дополнительных режимов).

При необходимости пользователь может настроить детекцию только определенных типов и марок БПЛА.

Для того, чтобы включить/выключить детекцию, при помощи кнопок [↑] и [↓] требуется установить указатель на необходимый тип БПЛА и нажать кнопку [ОК].

Режим «Игрушки» включает обнаружение любительских БПЛА гражданского назначения. По умолчанию этот режим выключен.

Режим «Только FPV» переключает детектор в режим FPV — будет выполняться обнаружение только FPV-дронов.

При переходе на главный экран детектора будет отображаться надпись «Поиск FPV» вместо «Поиск БПЛА».

Выключение устройства сбрасывает режим поиска FPV и пользовательские настройки детекции. При необходимости пользователю потребуется выполнить настройку повторно.

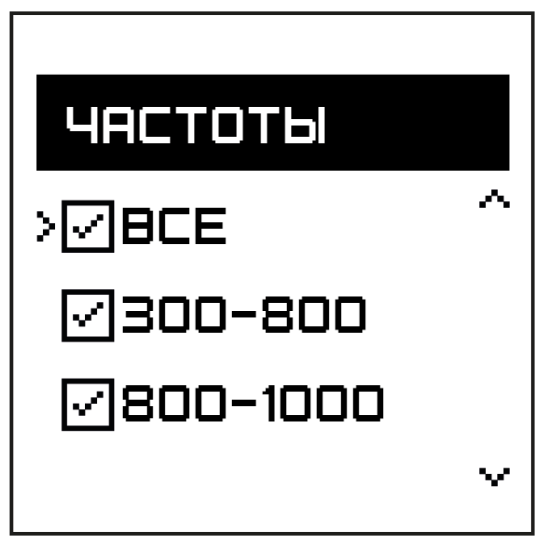

В подразделе «Частоты» пользователь может включить или выключить детекцию БПЛА на определенных частотных диапазонах.

По умолчанию выполняется детекция БПЛА на всех представленных частотах.

При необходимости моно настроить детекцию только определенных частот.

Для того, чтобы включить/выключить детекцию на нужной частоте, при помощи кнопок [↑] и [↓] требуется установить указатель на необходимую частоту и нажать кнопку [ОК].

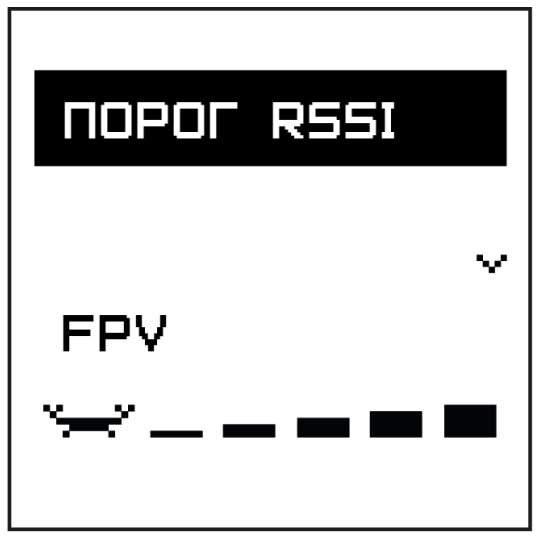

Порог RSSI

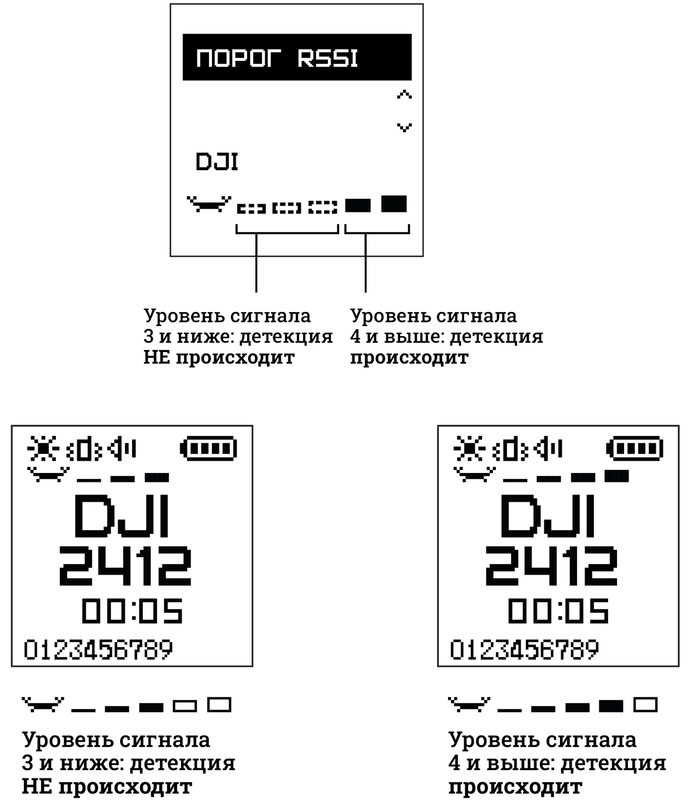

В подразделе «Порог RSSI» пользователь может настроить чувствительность обнаружения каждого типа/марки БПЛА. Для переключения между типами/марками БПЛА используются кнопки [↑] и [↓] .

Шкала чувствительности обнаружения БПЛА состоит из 5 делений. По умолчанию заполнены все деления шкалы: чувствительность обнаружения максимальна.

Настройка осуществляется при помощи кнопок на клавиатуре. Кнопка [←] увеличивает чувствительность, кнопка [→] — уменьшает.

Дроны, у которых при обнаружении уровень принимаемого сигнала меньше или равен количеству пустых делений в пороге RSSI, не детектируются «Булатом».

Например, если порог RSSI для FPV установлен на 2 заполненных деления, а уровень принимаемого сигнала у FPV рядом с пользователем равен 3 заполненным делениям, то детектор не обнаружит дрон. Но при уровне сигнала от 4 заполненных делений дрон будет детектироваться.
