Датчик углекислого газа, летучих органических соединений и освещенности EFEKTA AQ Smart Monitor Gen2 | Zigbee 3.0
Датчик мониторинга углекислого газа (CO2), летучих органических соединений (VOC) и освещенности (Lx), c цветовой RGB индикацией, является роутером сети, функционал газостата, Zigbee 3.0. По желанию покупателя датчик может быть прошит прошивкой с функционалом конечного устройства.

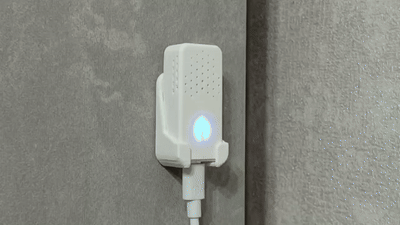

Светодиодный индикатор отображает визуально уровни СO2 и VOC. Уровень яркости светодиода можно настраивать удаленно. Светодиод так же можно отключить удаленно. В второй версии датчика добавлен ночной режим. С помощью функционала ночного режима можно настроить время включения световой индикации и время отключения.
Функционал устройства дополнен функциями газостата (CO2 и VOC). Датчик можно привязать к любому реле и он будет управлять этим реле по заданным уровням CO2 и/или VOC. Такая связка будет работать даже если в самой zigbee сети или системе умного дома будут какие то неполадки.
Вторая версия датчика может обновляться новыми версиями прошивок по воздуху (OTA).

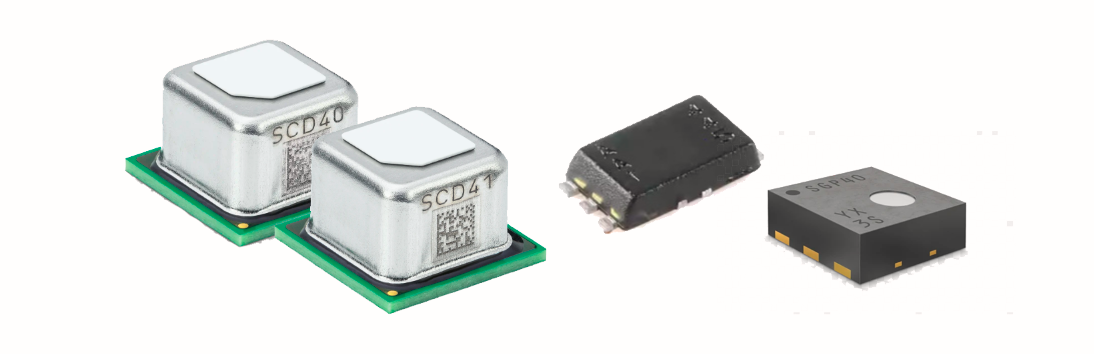

Сенсоры СO2 и VOC используемые в датчике на данный момент является лучшим решением на рынке от швейцарской компании Sensirion (SCD40/41, SGP40). Сенсор освещенности - BH1750. В устройстве реализован полный функционал для конфигурации CO2 сенсора.

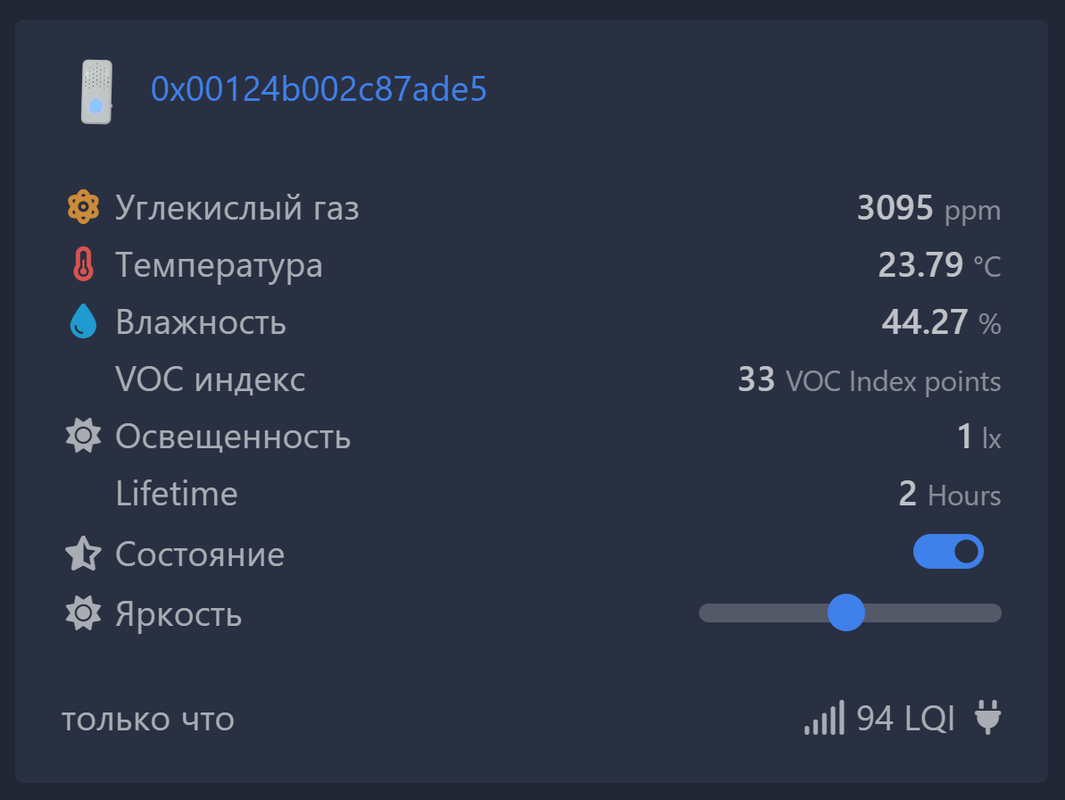

Основные данные:
Identify
Идентификация устройства
CO2
Уровень углекислого газа
Voc index
Уровень летучих органических соединений
Illuminance
Освещенность
Temperature
Измеренное значение с встроенного сенсора температуры *1
Humidity
Измеренное значение с встроенного сенсора влажности воздуха *2
Lifetime
Время работы устройства с момента производства (в часах)
State
Включение/отключение подсветки
Brightness
Яркость подсветки

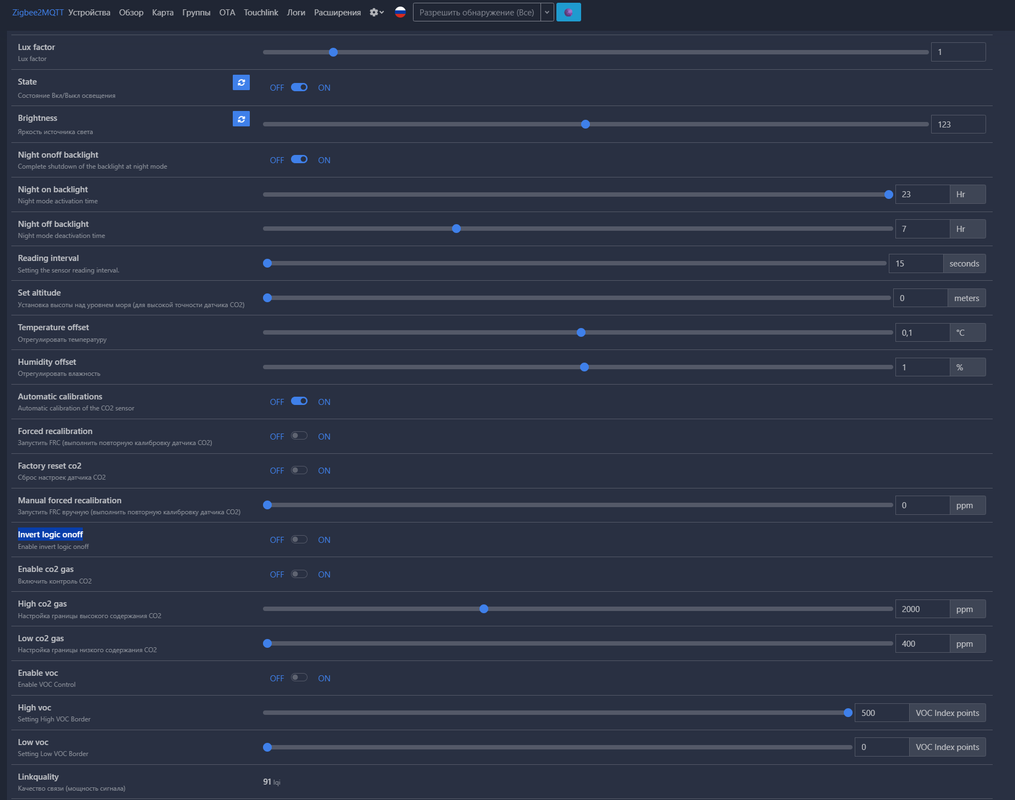

Конфигурационные данные:
Lux factor
Множитель для подстройки сенсора освещенности, диапазон 0.1-10.0, шаг 0.1.
Night onoff backlight
Полное отключение RGB индикации в ночном режиме, по умолчанию активировано.
Night on backlight
Время активации ночного режима, по умолчанию 22 часа вечера.
Night off backlight
Время отключения ночного режима, по умолчанию 6 часов утра.
Reading delay
Установка интервала считывания сенсора SCD40. Установка времени в секундах, по умолчанию 15 секунд. Минимальный интервал 15 секунд, максимальный интервал 600 секунд.
Set altitude
Установка высоты над уровнем моря (для высокой точности датчика СО2), установите высоту на уровнем моря в вашей локации.
Temperature offset
Отрегулировать температуру внутреннего сенсора температуры, шаг 0.1 градус
Humidity offset
Отрегулировать влажность воздуха внутреннего сенсора влажности, шаг 1 процент
Automatic calibrations
Автоматическая самокалибровка, цикл одна неделя, по умолчанию активирована.
Forced_recalibration
Форсированная ручная калибровка №1. Это функционал сенсора SCD40 заложенный производителем сенсора, который реализован. Калибровка осуществляется на свежем воздухе, необходимо оставить датчик на чистом воздухе на 15 минут, по истечении этого времени отправить команду. Время калибровки примерно 5 секунд, после завершения калибровки точке соответствующей чистому воздуху будет задано значение в 450ppm. Датчик отправит команду «выключено» по завершению калибровки самостоятельно, отключать ее обратно не нужно. *3
Manual_forced_recalibration
Форсированная ручная калибровка №2. Это функционал сенсора SCD40 заложенный производителем сенсора, который реализован. Калибровка осуществляется по показаниям другого датчика СO2, показаниям которого вы доверяете. Необходимо оставить оба датчика рядом на 15 минут, наличие свежего воздуха не обязательное условие. По истечении этого времени, необходимо данные с датчика которому вы доверяете отправить на калибруемый датчик. Датчик вычтет разницу и будет в дальнейшем учитывать ее. *4
Factory_reset_co2
Сброс сенсора углекислого газа к заводским настройкам. Это функционал сенсора SCD40 заложенный производителем сенсора, который реализован.
Invert logic onoff
Инвертирует логику работы управления исполнительными устройствами. Пример. Если опция отключена, при превышение верхнего заданного порога углекислого газа и/или летучих органических соединений, датчик отправит команду «Включить» на привязанное реле. Если опция включена, при превышение верхнего заданного порога датчик отправит команду «Выключить» на привязанное реле.
Enable_co2
Включение функционала газостата. Управление реле к которому привязан датчик по данным CO2. Для работы данного функционала необходимо сделать привязку к исполнительному устройству(реле, розетки)
High_co2
Верхний порог углекислого газа, диапазон 400-2000
Low_co2
Нижний порог углекислого газа, диапазон 400-2000
Enable_voc
Включение функционала газостата. Управление реле к которому привязан датчик по данным VOC. Для работы данного функционала необходимо сделать привязку к исполнительному устройству(реле, розетки)
High_voc
Верхний порог летучих органических соединений, диапазон 0-500
Low_voc
Нижний порог летучих органических соединений, диапазон 0-500
Linkquality
Качество сигнала (lqi)*5
*1,*2 Измеренное значение с встроенного в SCD40 сенсора температуры и влажности воздуха. Передаваемые в сеть данные(температура и влажности воздуха с встроенного сенсора) имеют второстепенное значение и передаются потому что имеются в наличии(интегрированный в SCD40 сенсор температуры и влажности воздуха) . Данные с сенсора имеют дрейф из за внутреннего нагрева в корпусе от радиомодуля, стабилизатора питания, цифрового rgb led. Необходимо сделать коррекцию по температуре и влажности воздуха, после установки датчика на его рабочем месте.
*3,*4 Ручная калибровка не является обязательной и не рекомендуется для нового датчика. В сенсоре в фоновом режиме включена автоматическая калибровка, с интервалом подстройка 1 раз в неделю. Но попробовать не возбраняется, вывести из строя сенсор невозможно, и в любой момент можно сделать сброс к заводским настройкам.
*5 Качество связи, свойство которое не передается датчиком, а расчитывается координатором сети на основе оценки полученных данных.
Добавление внешнего конвертера в zigbee2mqtt - https://telegra.ph/Dobavlenie-vneshnego-konvertera-v-zigbee-2-mqtt-12-11
c июня 2025г. установка внешнего конвертера в з2м не обязательна
Добавление внешнего шаблона в Спрут Хаб - https://clck.ru/362h5z
c июня 2025г. установка внешнего шаблона в СХ не обязательна
Ввод датчика в сеть, выход из сети
Для джойна(вход в сеть), включите джоин, зажмите и удерживайте кнопку сбоку датчика, с задней стороны датчика загорится системный светодиод ( примерно на 3-5 секунд при успешном поиске открытой сети, 15 секунд при неудачном поиске открытой сети).
Если вы не видите на вкладке свойства всех значений конфигурационных атрибутов(пустые поля, переключатели в неопределенном состоянии) или на вкладке отчеты нет заполненных строк о типах данных со2, температуре и т.д., то скорее всего конфигурация, которая следует сразу за интервью, не была пройдена до конца.
Для повторного прохождения конфигурации, перейдите на главную страницу z2m, найдите строку датчика и справа нажмите на кнопку - реконфигурация (желтая кнопка) и после этого несколько раз нажмите на кнопку джойстик сбоку, это вызовет отправку всех основных и конфигурационных данных. При успешном прохождении конфигурации в интерфейсе з2м должно появится "всплывающее" сообщение об успешно пройденной реконфигурации. В разделе датчика, на вкладке свойства должны появится значения и установки всех конфигурационных свойств, на странице отчеты должны появится строки с конфигурационными настройками отчетов.
Когда датчик в сети, то короткое нажатие на кнопку вызывает процедуру чтения всех сенсоров не по расписанию и отправку данных не в режиме настроенных отчетов.
Для выхода из сети зажать кнопку на 10 секунд, с задней стороны датчика начнет мигать системный светодиод (частота переключения led - 1 секунда). Когда светодиод перестанет мигать кнопку можно отпустить. Датчик отправит сообщение о выходе из сети, сотрет у себя все настройки в памяти.
Так же выйти из сети можно удалив датчик из з2м без опции "форс ремув".
Устранение возможных проблем c вводом устройства в сеть:
На время ввода в сеть расположитесь не далеко от координатора (1-3 метра) или роутера с хорошим уровнем сигнала.

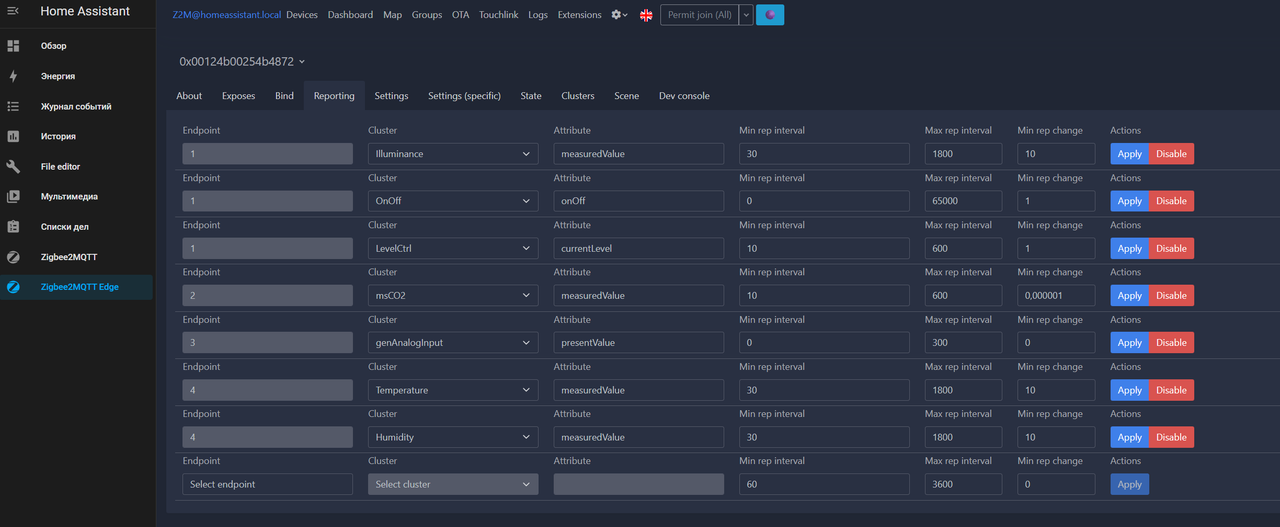

Конфигурация отчетов (Zigbee2mqtt)
Для конфигурации отчетов необходимо перейти на вкладку "Отчеты", и внести изменение в поля "Мин. интервал отчетов", "Макс. интервал отчетов", "Мин. интервал отчетов при изменении".
Мин. интервал отчетов - время, через которое будет отправлен новый отчет, при условии что новые значение изменилось в любую сторону, на величину указанную в поле "Мин. интервал отчетов при изменении", в сравнении с предыдущими значениями. Указывается время в секундах.
Макс. интервал отчетов - время, через которое будет отправлен новый отчет, при условии что значения не менялись на величину большую той которая указана в поле "Мин. интервал отчетов при изменении". Указывается время в секундах.
Мин. интервал отчетов при изменении - Величина изменения данных. Для каждого типа данных указывается в своем формате, например для температуры 1 означает 0.01°C, так как данные передаются типом интегер16, например температура 22.54°C, будет передана датчиком так 2254.
Привязка датчика EFEKTA AQ Smart Monitor Gen2 к исполнительному устройству(реле, розетки)
Датчик можно привязать к другим исполнительному устройствам напрямую по кластеру ОнОфф. После привязки датчик будет отправлять команды Включить и Выключить на устройство к которому привязан датчик (реле, розетки. выключатели и т.д.)

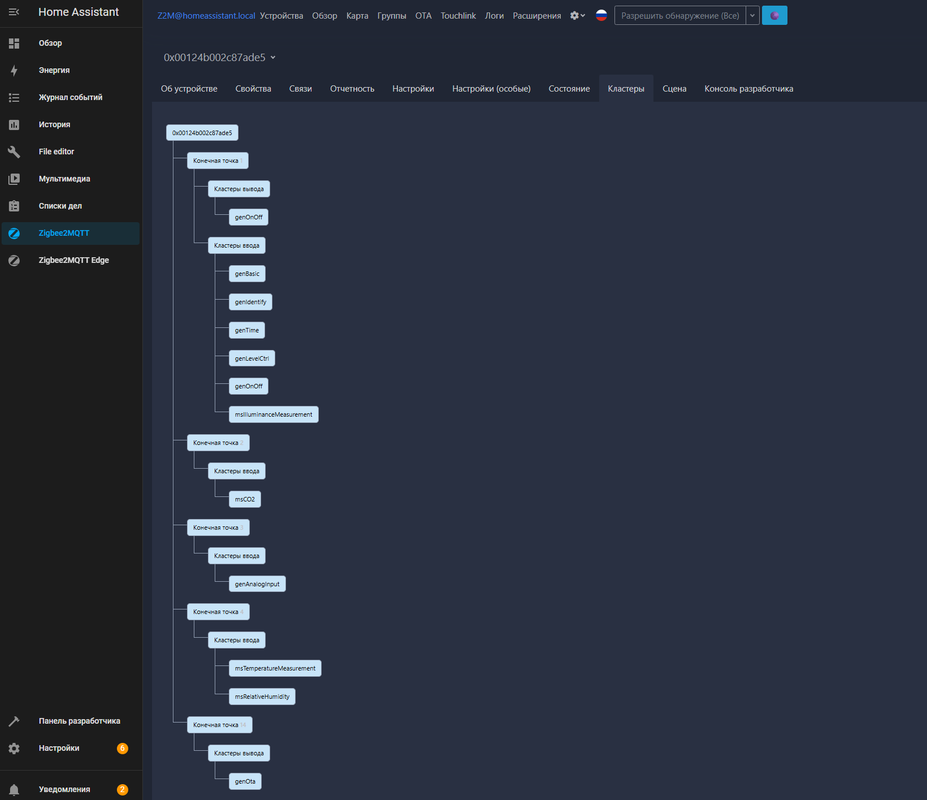

Привязка осуществляется на стороне датчика EFEKTA AQ Smart Monitor Gen2. Для привязки (биндинг) датчика EFEKTA AQ Smart Monitor к исполнительному устройству, для прямой передачи данных необходимо в веб интерфейсе zigbee2mqtt перейти на страницу датчика EFEKTA AQ Smart Monitor и далее на вкладку «Связь».

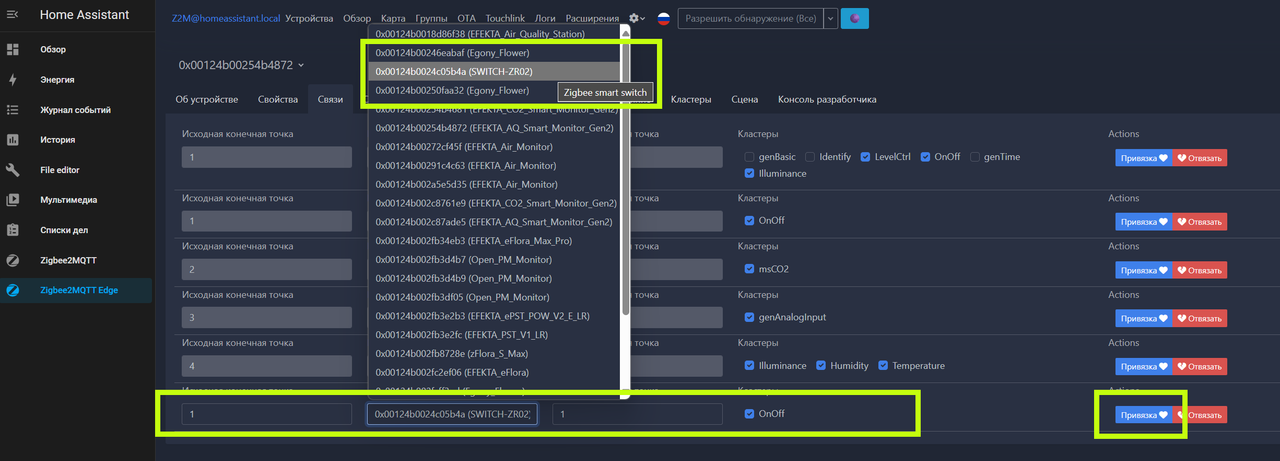

В первом поле слева выбрать «1», в следующем поле, в выпадающем списке выбрать исполнительное устройство к которому необходимо сделать привязку, в следующем поле ввести номер кластера на реле. Правее выбрать кластер OnOff. Еще правее нужно нажать на кнопку «Связать».
После привязки необходимо настроить пороги срабатывания и активировать отправку команд на привязанное устройство.
Это можно сделать в свойствах датчика.
После настройки датчик будет отправлять команды на включение и отключение на привязанное устройство напрямую.

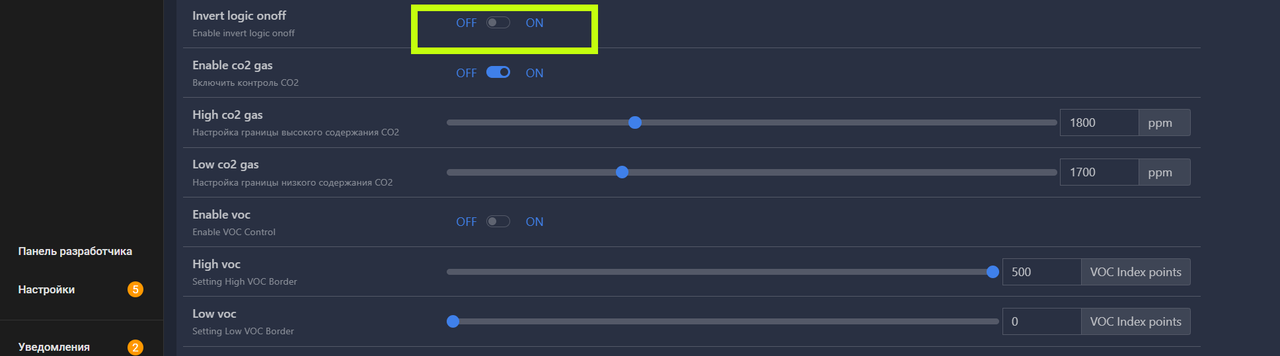

Можно инвертировать логику работы, активировав свойство Invert logic onoff
После активации датчик будет отправлять команды Он и Офф наоборот, если ранее при превышении порога отправлял Офф, то в режиме с инвертацией будет отправлять Он.
Датчик EFEKTA AQ Smart Monitor Gen2 может управлять внешним устройством как по одному из двух типов данных, CO2 и VOC, так и одновременно по двум типам данных.

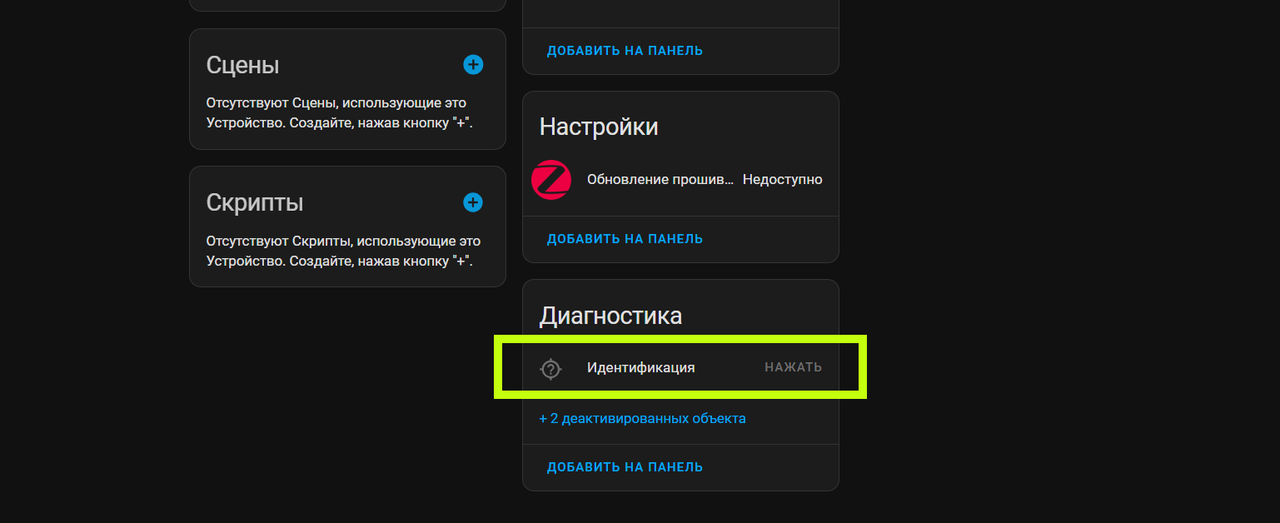

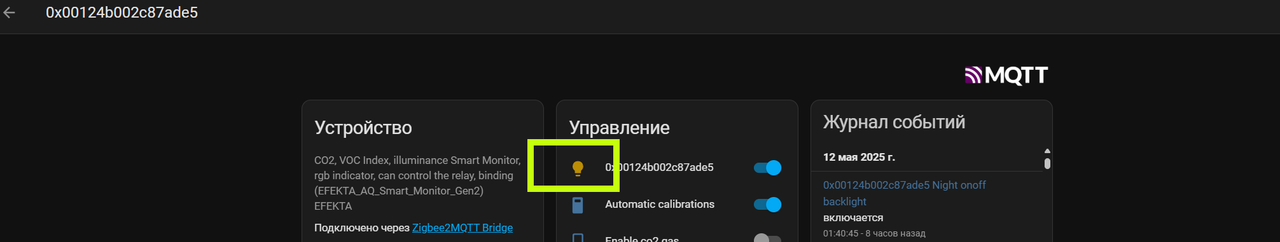

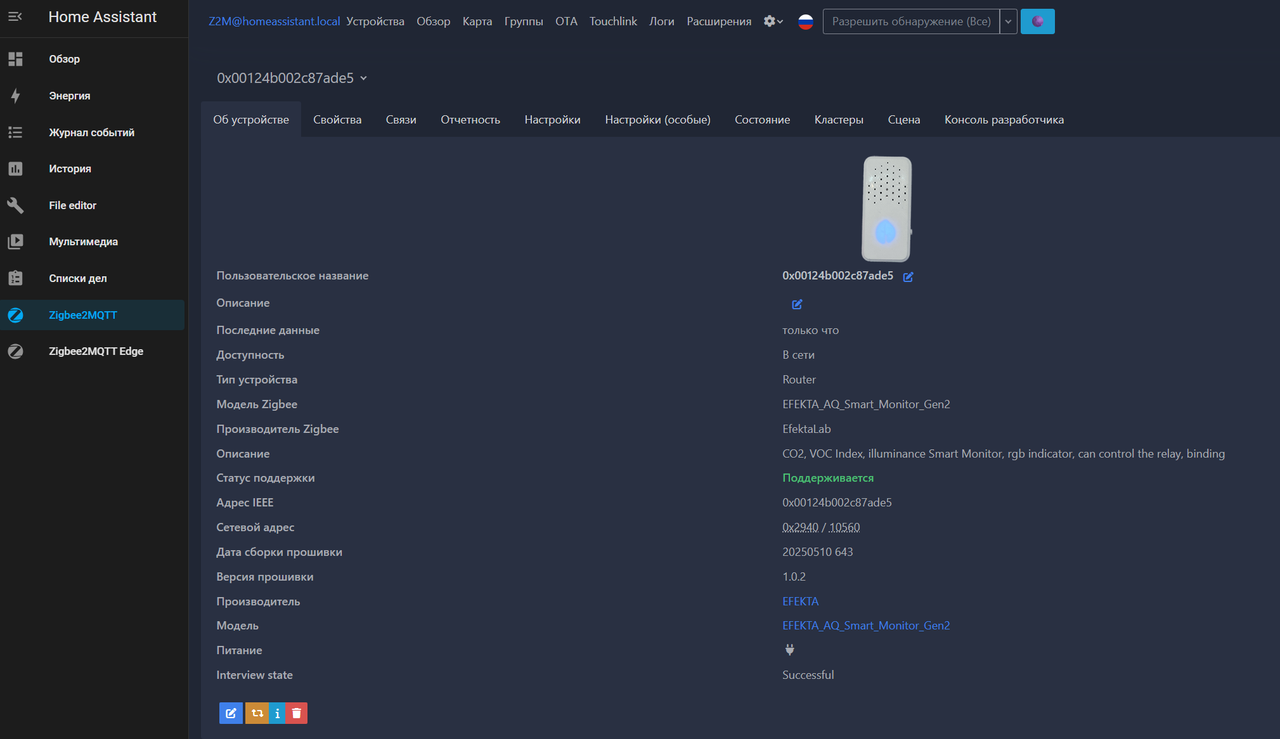

Идентификация датчика EFEKTA AQ Smart Monitor Gen2

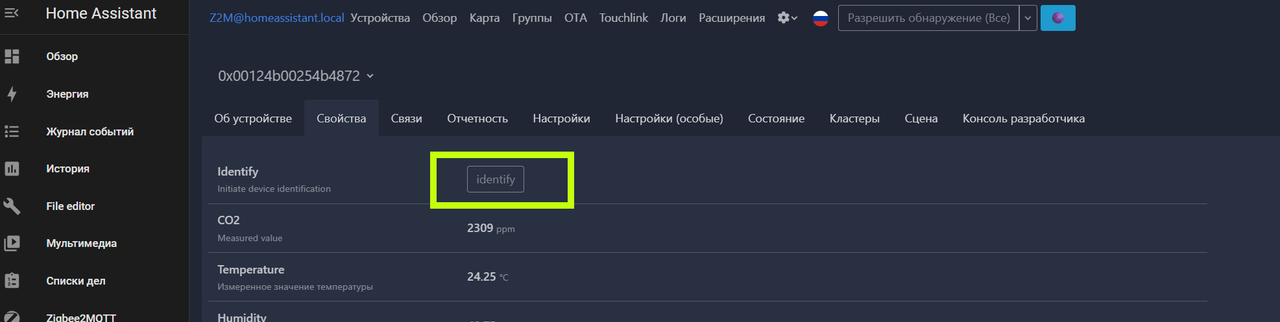

Для идентификации датчика необходимо в свойствах нажать кнопку Identify
На датчике начнет плавно мигать индикатор качества воздуха синим цветом.

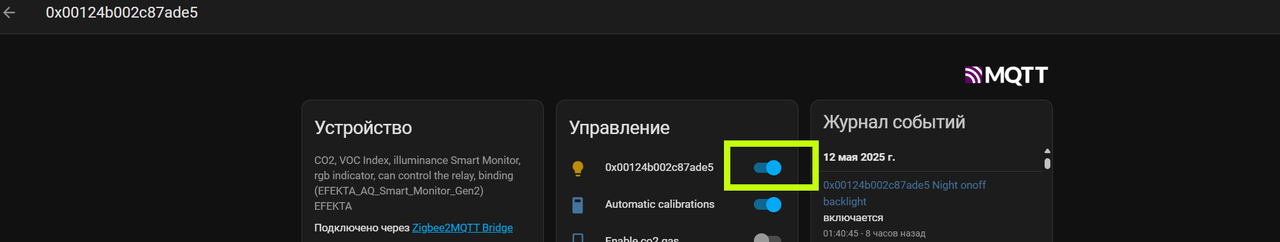

Ночной режим датчика EFEKTA AQ Smart Monitor Gen2
В датчике реализован функционал конфигурации индикации качества воздуха.

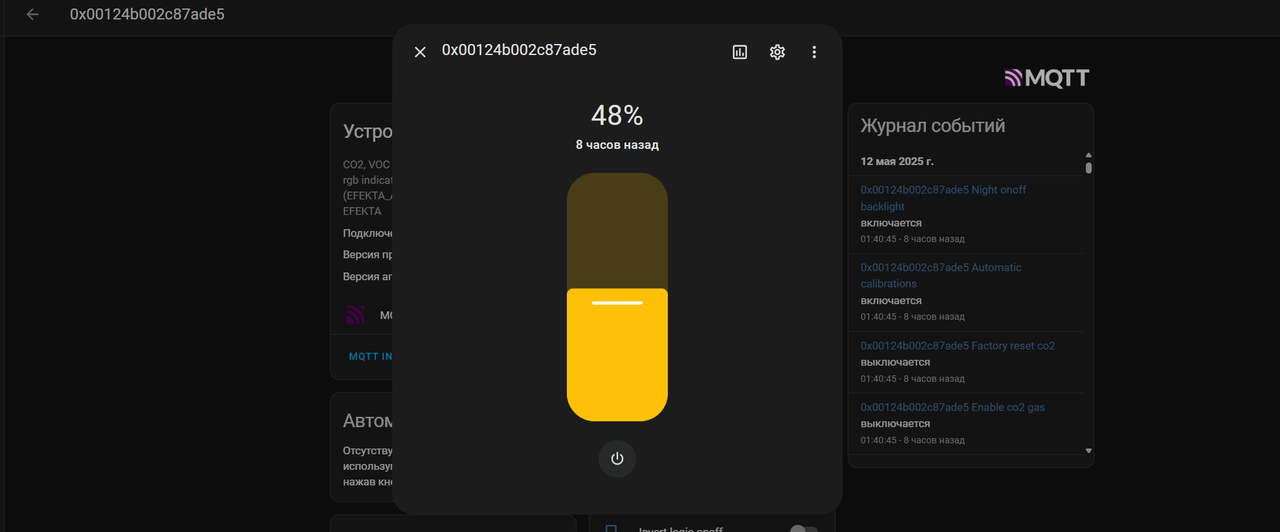

- Удаленное управление яркостью индикатора качества воздуха
- Удаленное отключение индикатора качества воздуха
- Настройка ночного режима

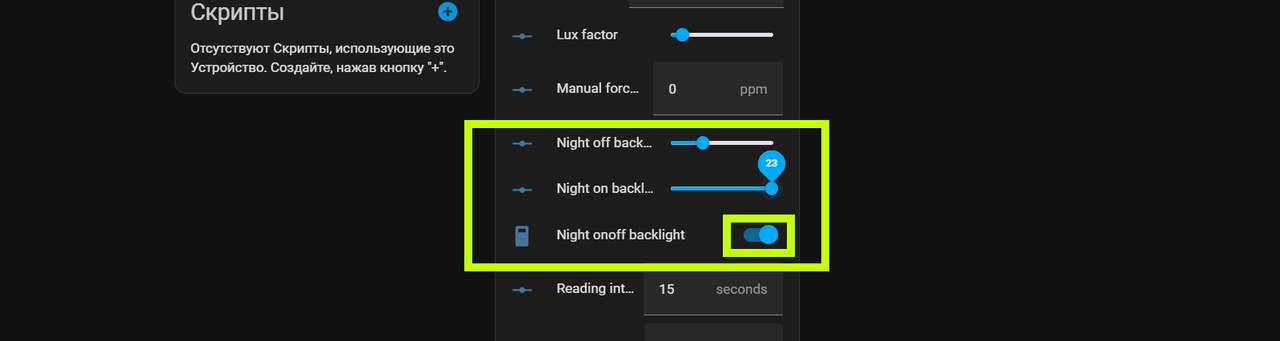

Необходимо установить часы ночного режима, час активации ночного режима и час деактивации и включить функционал ночного режима. данные отправятся в датчик, запишутся в энергонезависимую память и датчик начнет отключать индикацию качества воздуха в указанный отрезок времени.

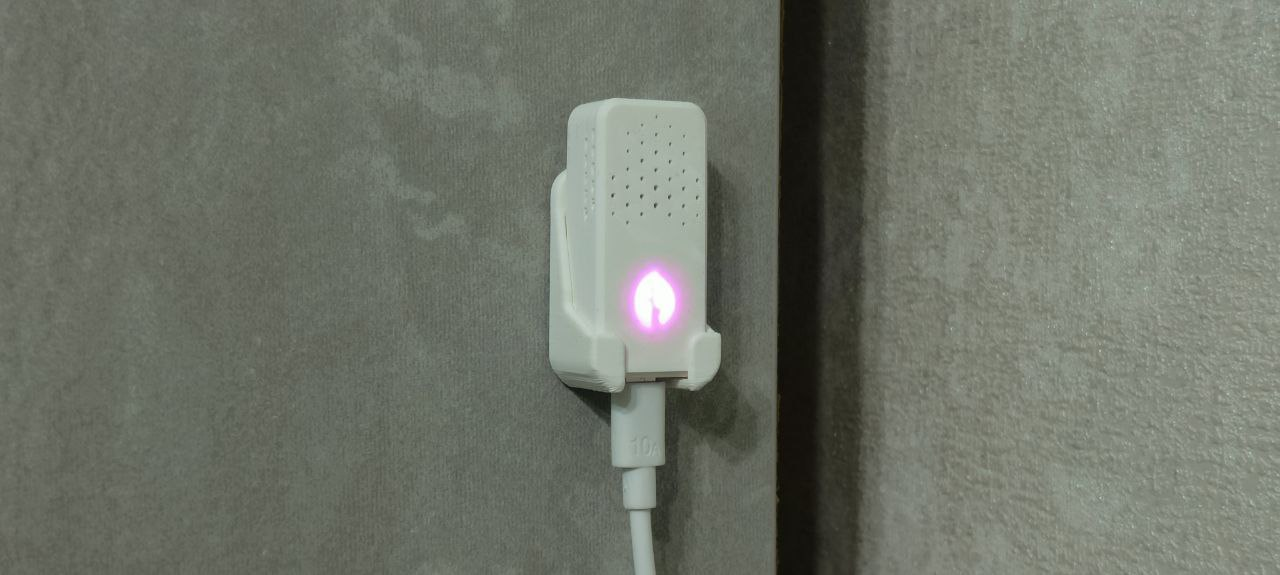

Цветовая индикация
CO2 (ppm)
< 500 голубой
>=500 < 1000 зеленый
>=1000 < 1500 желтый
>=1500 < 2000 розовый
>=2000 красный
VOC (index point)
<50 голубой
>=50 <150 зеленый
>=150 <250 желтый
>=250 <400 розовый
>=400 красный

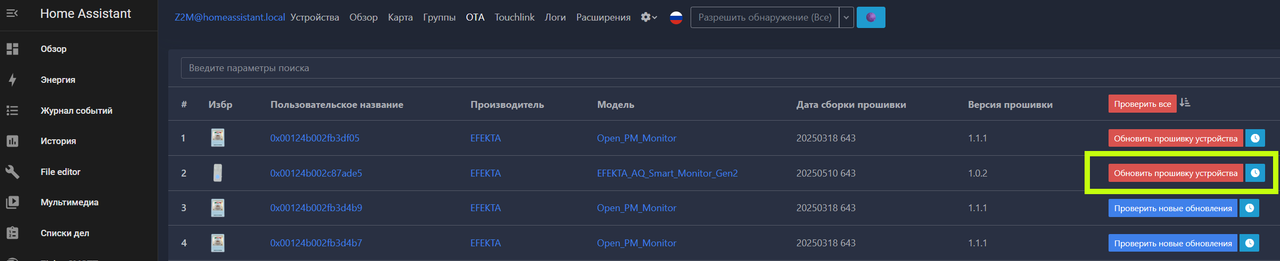

Обновление ПО (OTA)
Прошивка устройства может быть обновлена. Если для датчика доступно обновление то необходимо активировать загрузку обновления.

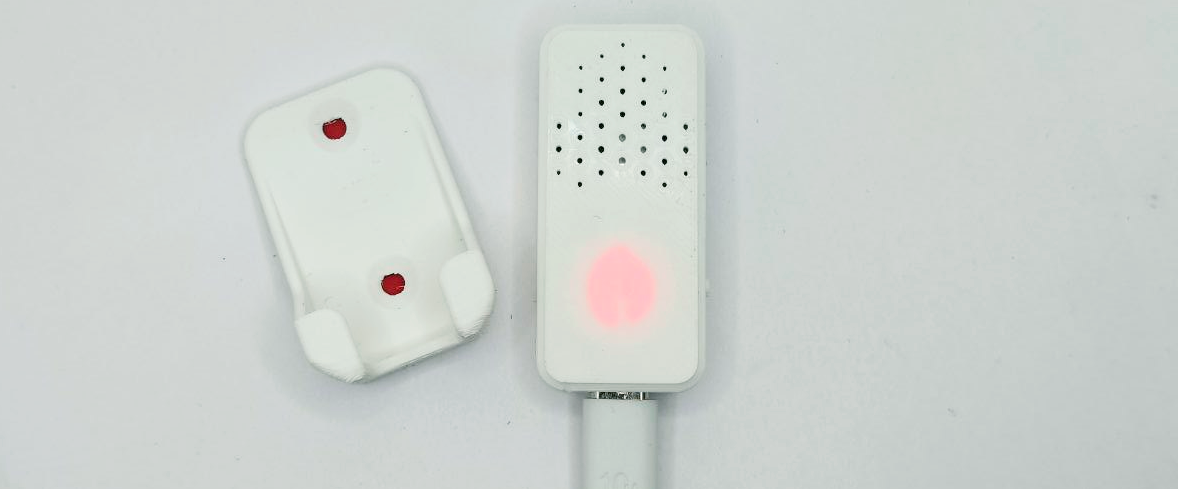

Технические характеристики:
Модель: AQ Smart Monitor Gen2
Протокол: ZigBee 3.0
Радиомодуль: EBYTE E18-MS1PA1-IPEX (20 dbm)
Основной сенсор: SCD40/CD41 (цифровой фотоакустический NDIR сенсор углекислого газа, PASens® and CMOSens® technology)
Дополнительный сенсор: SGP40 (цифровой MEMS сенсор VOC (летучих органических соединений, CMOSens® Technology)
Дополнительный сенсор: BH1750FVI (цифровой сенсор освещенности)
Индикатор: RGB светодиод
Размеры корпуса: 5 × 2 × 1 см
Диапазон измерения углекислого газа: 400-10000, точность в диапазоне 400-2000 ±(50 ppm + 5% от показания)
Дрейф точности CO2: ±(5 ppm + 0,5 % от показания) через пять лет при активированной автоматической самокалибровке (ASC)
Диапазон измерения летучих органических соединений: 0-500 VOC Index
Встроенный сенсор температуры: -40°C ~ + 125 °C (sht40 встроенный в scd40, по даташиту)
Точность: 0.2°C (sht40 встроенный в scd40, по даташиту)
Встроенный сенсор влажности воздуха, диапазон: -0% - 100% (sht40 встроенный в scd40, по даташиту)
Точность: 2% (sht40 встроенный в scd40, по даташиту)
Диапазон измерения освещенности: 1~ 65535 lux.
Питание: USB Type C (поддерживается работа с БП с протоколами быстрой зарядки)
Продажа: АлиЭкспресс
GitHub проекта
Группа DIY DEV в Телеграм
Если Вы увидели ошибку или неточность в этом описании, пожалуйста сообщите о ней - https://t.me/EfektaLab .
