Датчик температуры с детектором отключения электроэнергии EFEKTA T1 MAX

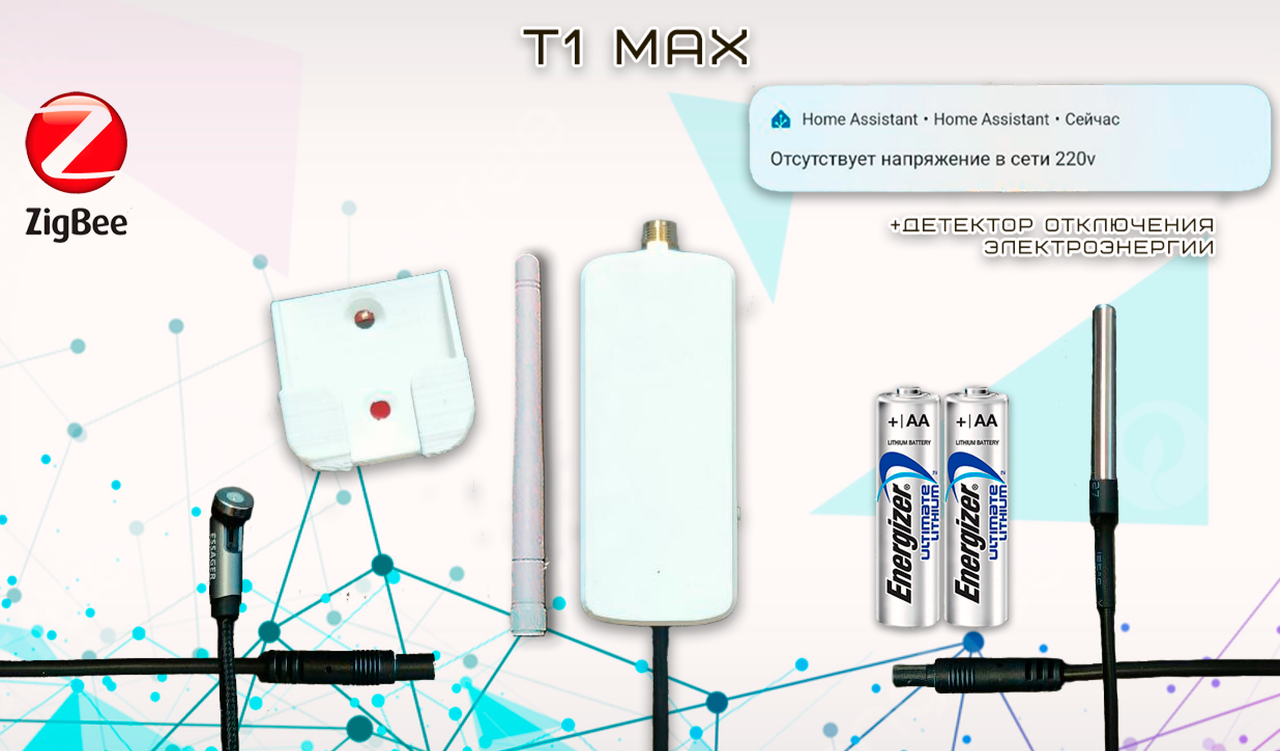

Датчик температуры EFEKTA T1 MAX c выносным сенсором DS18B20 в герметичной колбе, с расширенным функционалом (термостат). Питание USB type c, резервное питание 2 батарейки АА. Предлагается в двух вариантах, прошивка как роутер и прошивка как конечное устройство. В варианте роутера основным питанием является USB, резервным две батарейки АА. Ориентировочное время работы от батареек в таком варианте - 15 дней. Хороший вариант для объектов с частыми отключениями электроэнергии. В варианте конечного устройства основным питанием может быть как USB, так и батарейки. В данном варианте прошивки датчик работает в режиме очень низкого энергопотребления.

Датчик предназначен для работы в сетях Zigbee. Работает в системах автоматизации Home Assistant, OpenHAB, ioBroker, MajorDoMo через Zigbee2mqtt, так же работает в Спрут Хаб, Яндекс Zigbee Hub (ограниченный функционал). Подходит для мониторинга температуры на улице, в котельных, на чердаках, в погребах, саунах, банях и т.д.

Так как в датчике используется двойное питание, появляется возможность использовать датчик как детектор наличия напряжения на объекте. При отсутствии питания на линии USB датчик автоматически переключится на резервное питание и отправит в сеть сообщение об отсутствии основного питания. При использовании резервирования питания и на Хабе появляется возможность удаленно информировать и об отсутствии питания.

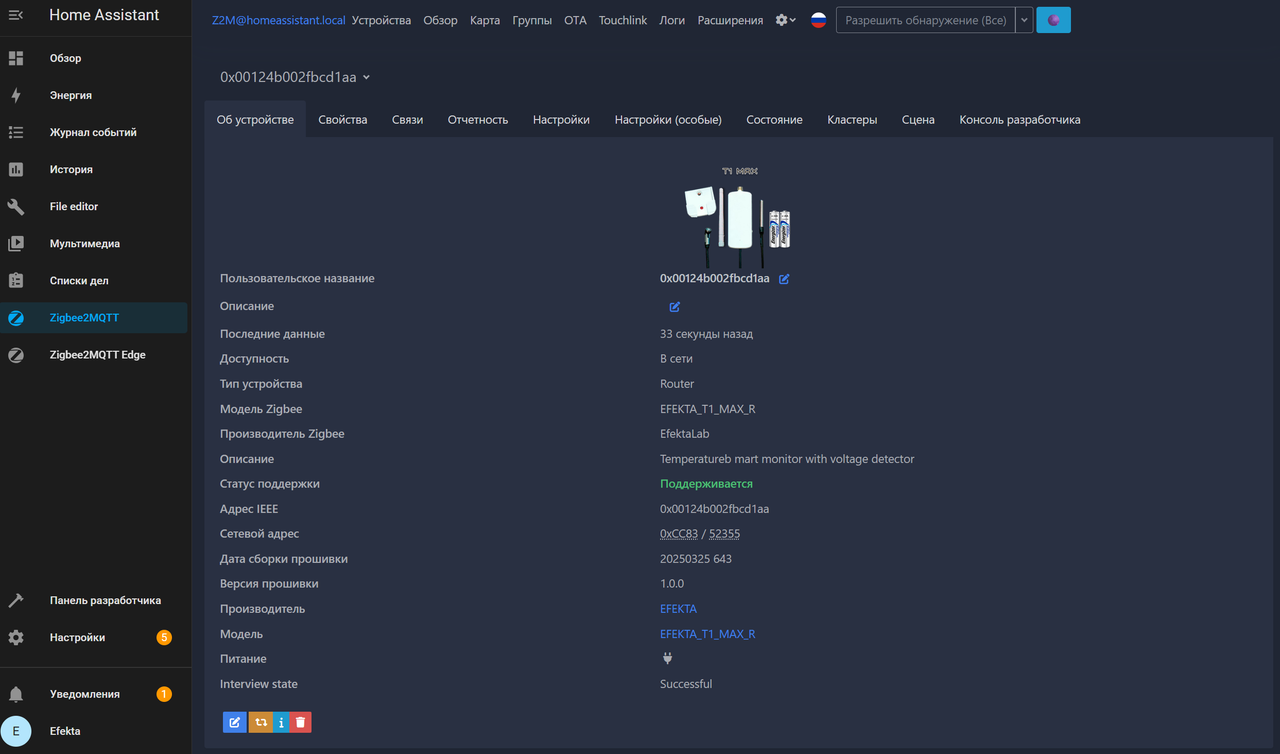

Основные свойства датчика EFEKTA T1 MAX:

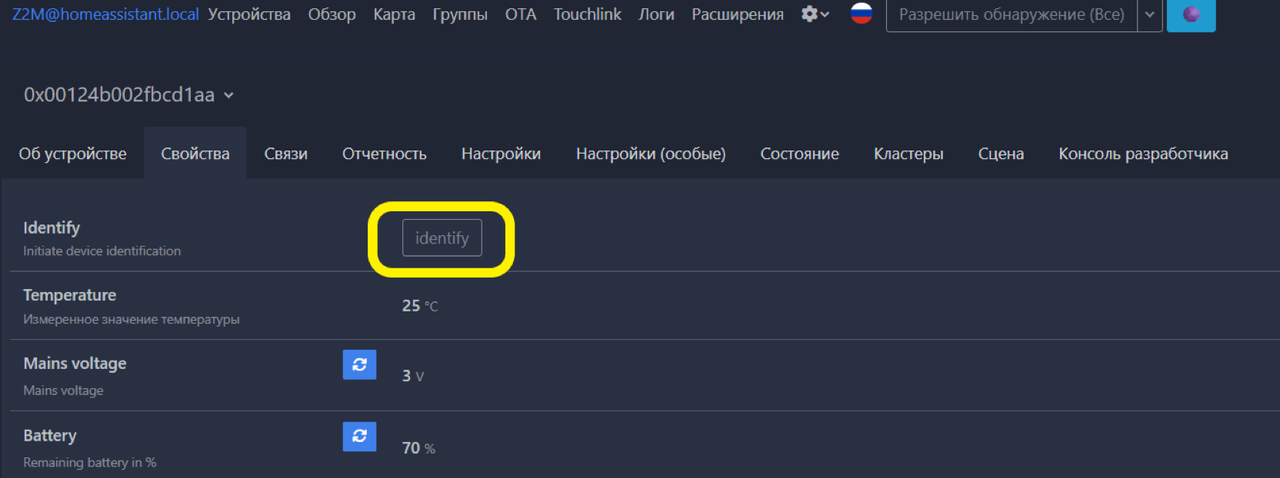

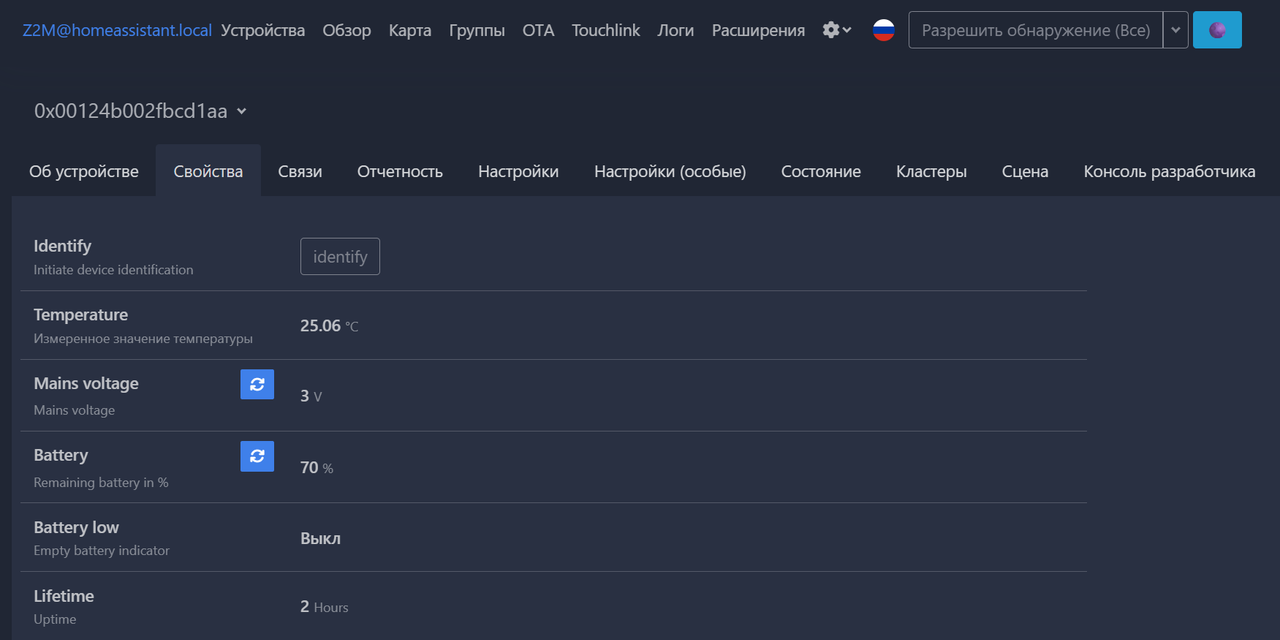

Identify - идентификация устройства

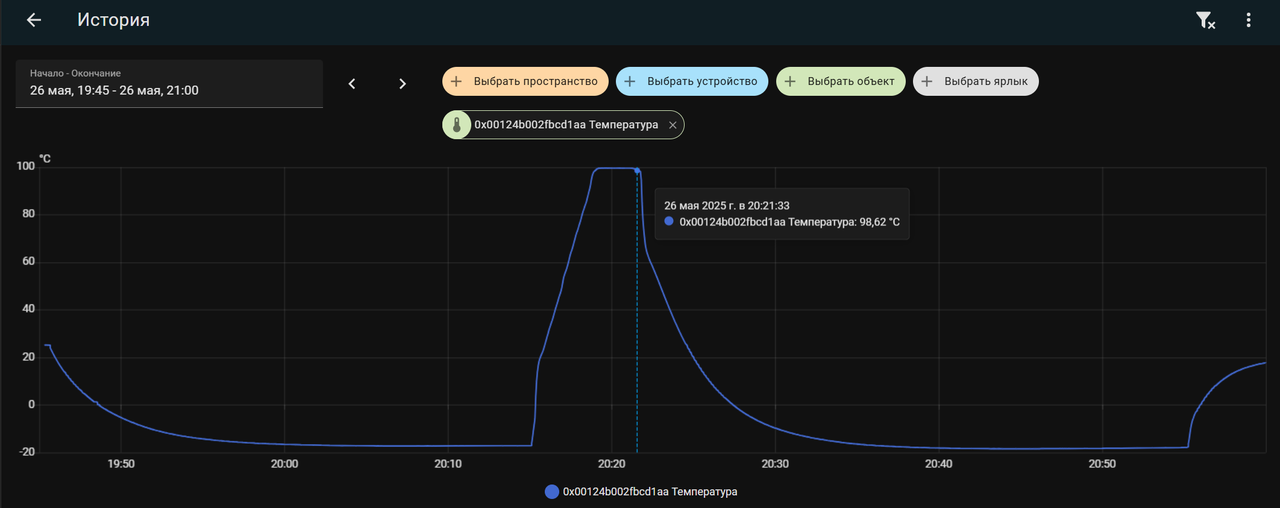

Temperature - Измеренное значение температуры с внутреннего сенсора

Mains voltage - Напряжение питания датчика в вольтах

Battery - Оставшийся заряд в %. Обновляется один раз в 6 часов или по нажатию кнопки на устройстве.

Battery low - Флаг указывает на то, что батарейки этого устройства почти разряжены

Lifetime - Время работы устройства в часах с момента производства устройства

Конфигурационные свойства датчика EFEKTA T1 MAX:

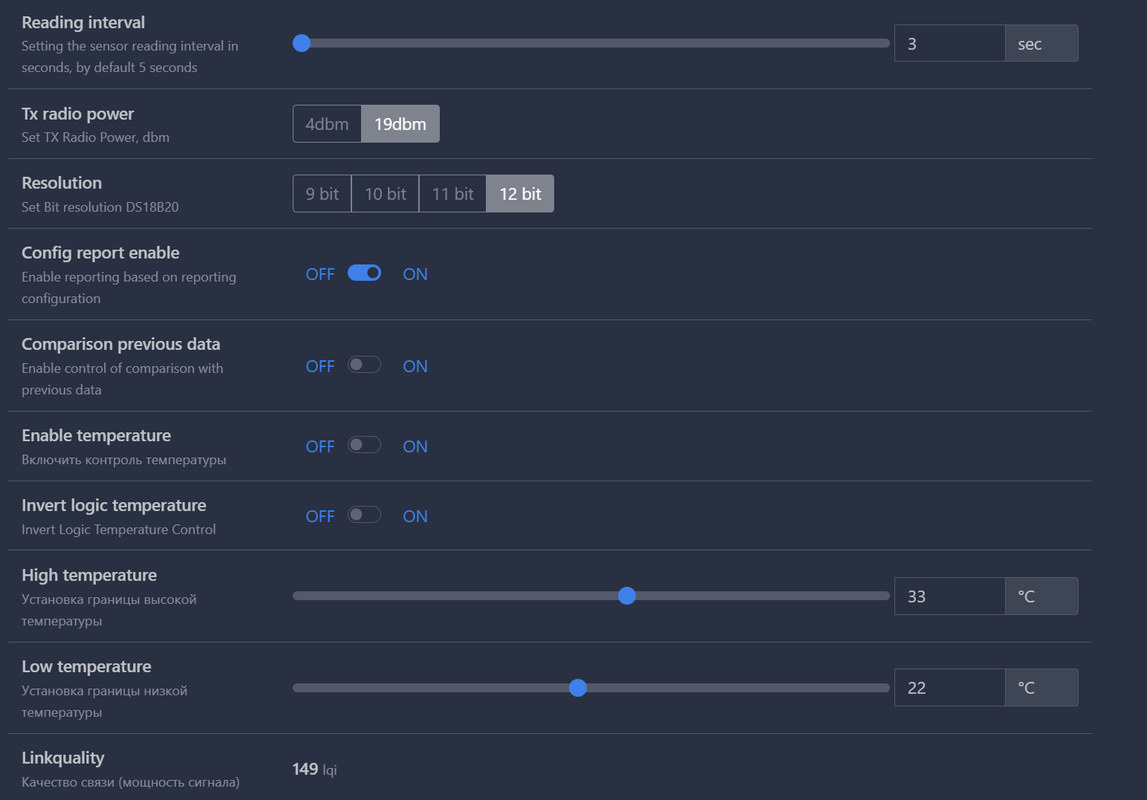

Reading interval - Установка интервала считывания сенсора. Установка времени в секундах, по умолчанию 5 секунд (3-300 секунд).

Tx radio power - Установка мощности радиопередатчика, в dbm (по умолчанию 19dBm)

Resolution - Режим разрешения сенсора температуры DS18B20, 9bit, 10bit, 11bit,12bit (по умолчанию 12bit)

Config report enable - Включение отправки отчетов на основе конфигурации отчетов (BDB). В датчике реализованы два типа отправки данных. 1. На основе внутреннего таймера и предустановленного порога температуры для сравнения с предыдущими считанными данными (0.25 °C). 2. Hа основе конфигурации отчетов, которые сообщает хост датчику. Этот функционал реализован для совместимости работы датчика с хабами поддерживающими конфигурацию отчетов, такие как zigbee2mqtt и с хабами не поддерживающими конфигурацию отчетов, такими как Яндекс хаб. По умолчанию включен режим отправки отчетов по внутреннему таймеру.

Comparison previous data - Включить контроль сравнения с предыдущими данными. Этот функционал работает только в режиме работы датчика - отправка отчетов по внутреннему таймеру. Если этот флаг включен, то отправка будет сделана только если новые прочитанные данные будут больше или меньше на 0.25 °C предыдущих отправленных данных. Если этот флаг отключен, то отправка будет выполнена каждый раз после чтения сенсора.

Enable temp - Включить контроль температуры. Датчик поддерживает работу с кластером OnOff, может управлять внешними реле на основе заданных порогов по температуре. Для работы этого функционала необходимо привязать датчик к реле. Привязка осуществляется на вкладке "Связь" (zigbee2mqtt).

Invert logic temp - Инвертировать логику контроля температуры. Эта опция изменяет логику работы термостата. Пример: если опция отключена, то при превышении заданного порога по температуре, датчик отправит на реле к которому привязан, команду "Выключить". Если опция включена, то при превышении заданного порога по температуре датчик отправит команду "Включить".

High temp - Установка верхней границы температуры

Low temp - Установка нижней границы температуры

Linkquality - Качество сигнала (lqi)

Ввод датчика в сеть, выход из сети

Для джойна(вход в сеть), нажать и удерживать кнопку, через секунду загорится светодиод, потухнет либо при начале входа в сеть, (в среднем через 5-8 секунд) либо через 15 секунд, что будет означать что датчик не нашел открытой сети (датчик выйдет из процедуры джойна). После того как светодиод потух, кнопку можно отпустить. Если вы отпустите кнопку в любой момент, то просто потухнет светодиод, и будет завершена процедура джойна.

На время ввода в сеть расположитесь не далеко от координатора (1-2 метра) или роутера с хорошим уровнем сигнала.

Если вы не видите на вкладке свойства всех значений конфигурационных атрибутов(пустые поля, переключатели в неопределенном состоянии) или на странице отчеты нет строк о батарейке, температуре, то скорее всего конфигурация, которая следует сразу за интервью, не была пройдена до конца.

Для повторного прохождения конфигурации, перейдите на главную страницу z2m, найдите строку датчика и справа нажмите на кнопку - реконфигурация (желтая кнопка), после этого нажмите 2-5 раз кнопку на датчике с интервалом 1-2 секунды. При успешном прохождении конфигурации в интерфейсе з2м должно появится "всплывающее" сообщение об успешно пройденной реконфигурации. В разделе датчика, на вкладке свойства должны появится значения и установки всех конфигурационных свойств, на странице отчеты должны появится строки с конфигурационными настройками отчетов.

Когда датчик не в сети, то короткое нажатие не имеет никакой функциональности, не происходит ничего.

Когда датчик в сети, то короткое нажатие на кнопку вызывает процедуру чтения всех сенсоров не по расписанию и отправку данных не в режиме настроенных отчетов.

Для выхода из сети зажать кнопку на 10 секунд, светодиод начнет мигать один раз в секунду, по истечении этого времени светодиод загорится на 2 секунды, кнопку можно отпустить. Датчик отправит сообщение о выходе из сети, сотрет у себя все настройки в памяти.

Привязка датчика к другому устройству.

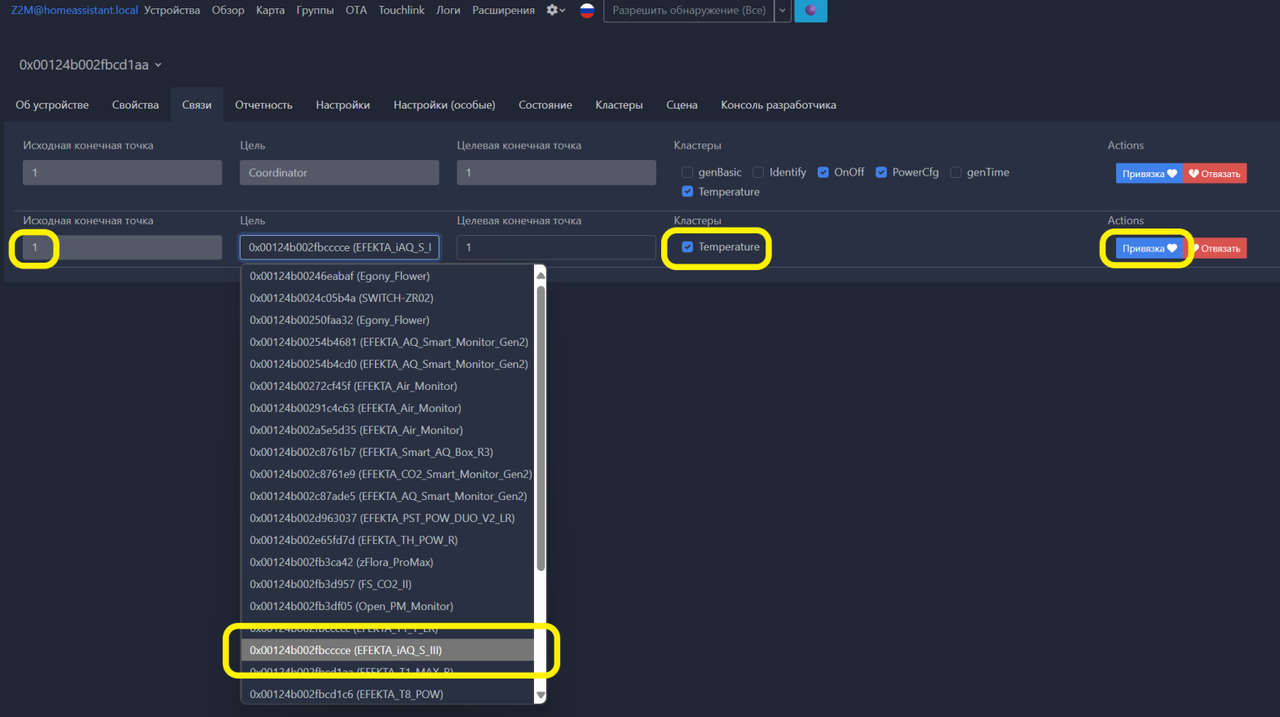

Датчик можно привязать к другим устройствам по кластерам температуры и ОнОфф.

В первом варианте датчик будет отправлять свою температуру и на сервер УД и на устройство к которому привязан датчик.

Во втором варианте датчик будет отправлять команды Включить и Выключить на устройство к которому привязан датчик (реле, розетки. выключатели и т.д.)

После привязки к реле или другому исполнительному устройству работающим с кластером ОнОфф необходимо задать пороги сработки и включить функционал термостата, на вкладке свойства (на примере zigbee2mqtt).

Конфигурация отчетов (Zigbee2mqtt)

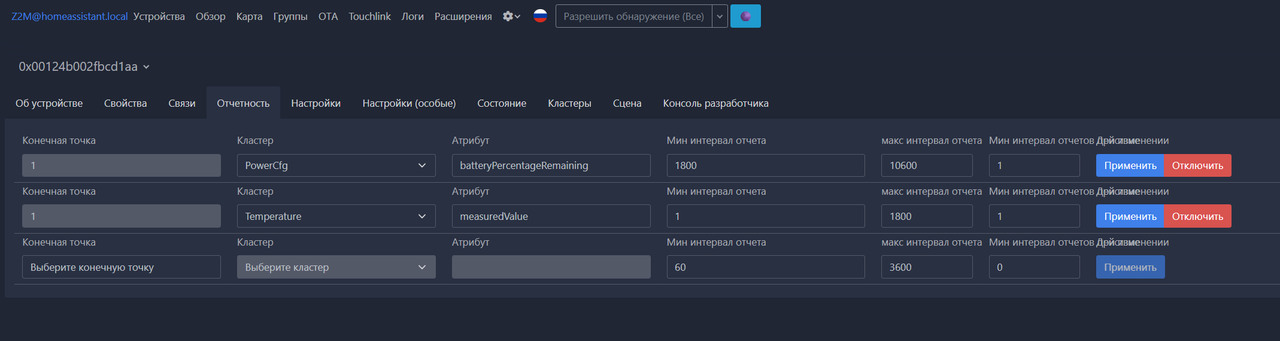

Для конфигурации отчетов необходимо перейти на вкладку "Отчеты", и внести изменение в поля "Мин. интервал отчетов", "Макс. интервал отчетов", "Мин. интервал отчетов при изменении".

Мин. интервал отчетов - время, через которое будет отправлен новый отчет, при условии что новые значение изменилось в любую сторону, на величину указанную в поле "Мин. интервал отчетов при изменении", в сравнении с пердыдушими значениями. Указывется время в секундах.

Макс. интервал отчетов - время, через которое будет отправлен новый отчет, при условии что значения не менялись на величину больщую той которая уазана в поле "Мин. интервал отчетов при изменении". Указывется время в секундах.

Мин. интервал отчетов при изменении - Величина изменения данных. Для каждого типа данных указывается в своем формате, например для температуры 1 отзанчает 0.01°C, так как данные передаются типом интегер16, например температура 22.54°C, будет передана датчиком так 2254.
