Датчик температуры на 8 сенсоров с детектором отключения электроэнергии EFEKTA T8 POW

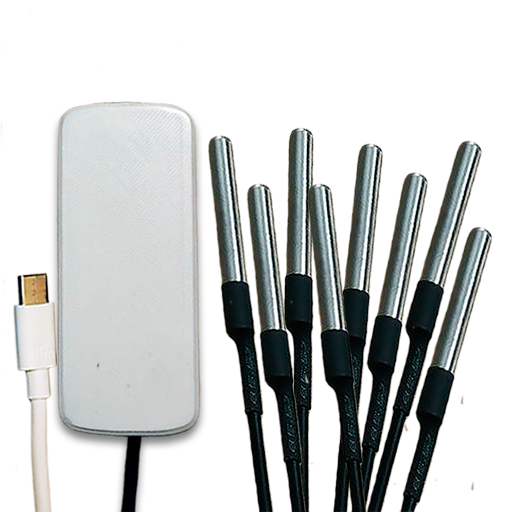

Датчик температуры EFEKTA T8 POW с возможностью подключения до 8 выносных сенсоров DS18B20. Питание USB type c, резервное питание 2 батарейки АА. Предназначен для работы в сетях Zigbee. Работает в системах автоматизации Home Assistant, OpenHAB, ioBroker, MajorDoMo через Zigbee2mqtt, ZHA, так же работает в Спрут Хаб. Подходит для мониторинга температуры на улице, в системах отопления, вентиляции, охлаждения, на чердаках, в погребах, саунах, банях и т.д.
Так как в датчике EFEKTA T8 POW используется двойное питание, появляется возможность использовать датчик как детектор наличия напряжения на объекте. При отсутствии питания на линии USB датчик автоматически переключится на резервное питание и отправит в сеть сообщение об отсутствии основного питания. При использовании резервирования питания и на Хабе появляется возможность удаленно информировать и об отсутствии питания.

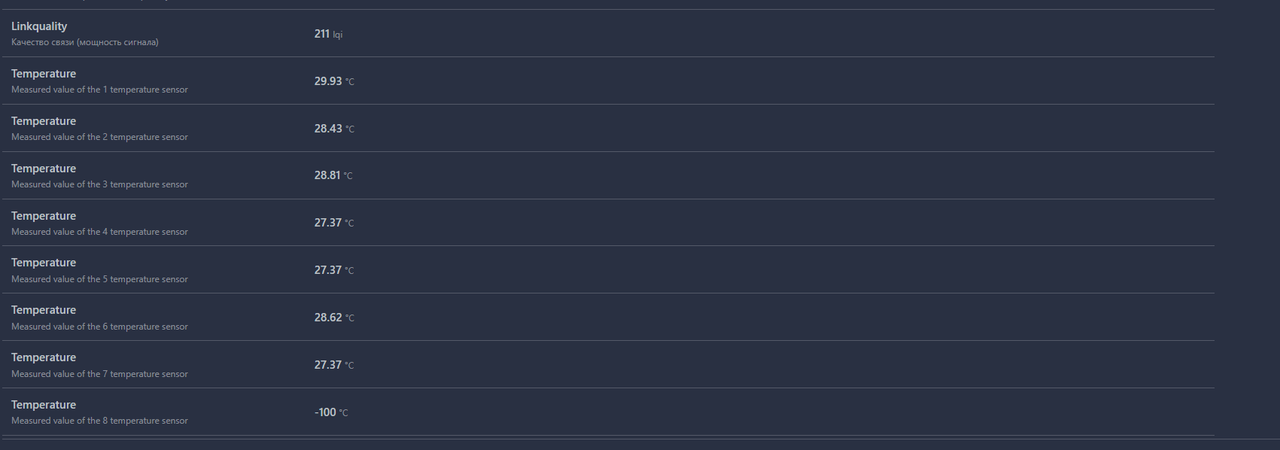

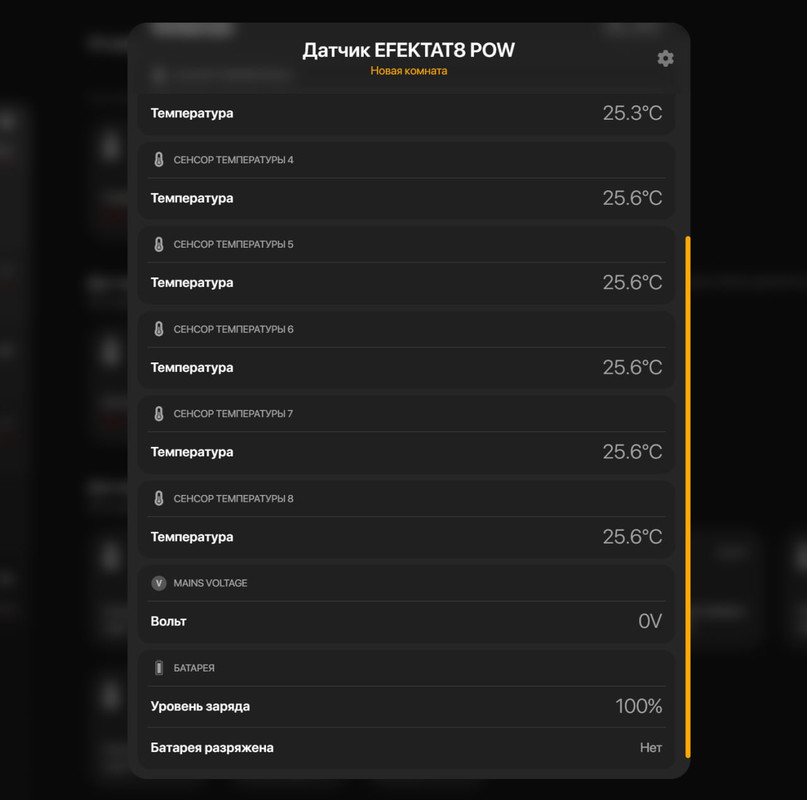

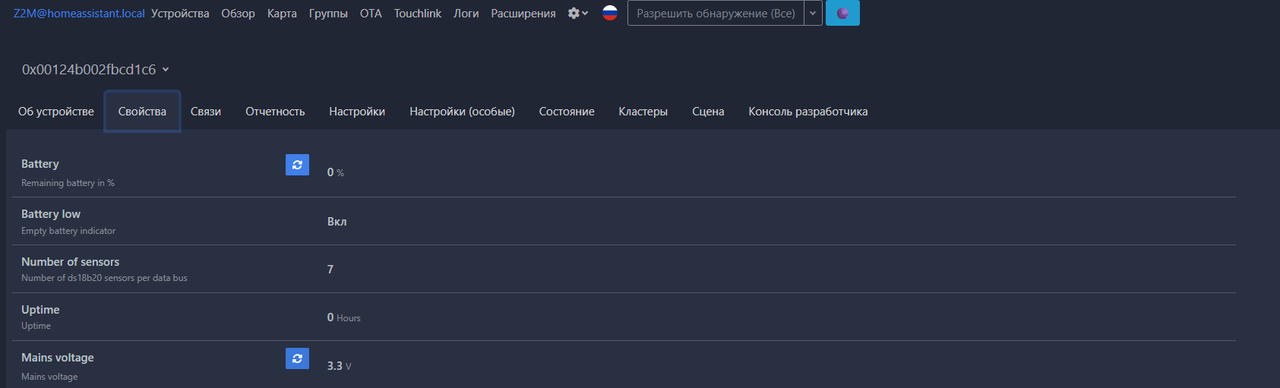

Основные свойства датчика EFEKTA T8 POW:
Battery - Оставшийся заряд в %. Обновляется один раз в 6 часов или по нажатию кнопки на устройстве.
Battery low - Флаг указывает на то, что батарейки этого устройства почти разряжены
Uptime - Время работы устройства в часах с момента прошивки устройства
Number of sensors - количество подключенных сенсоров на шине
Uptime - Время работы устройства в часах с момента прошивки устройства
Mains voltage - Напряжение питания датчика в вольтах
Temperature 1 - Измеренное значение температуры сенсора 1
Temperature 2 - Измеренное значение температуры сенсора 2
Temperature 3 - Измеренное значение температуры сенсора 3
Temperature 4 - Измеренное значение температуры сенсора 4
Temperature 5 - Измеренное значение температуры сенсора 5
Temperature 6 - Измеренное значение температуры сенсора 6
Temperature 7 - Измеренное значение температуры сенсора 7
Temperature 8 - Измеренное значение температуры сенсора 8

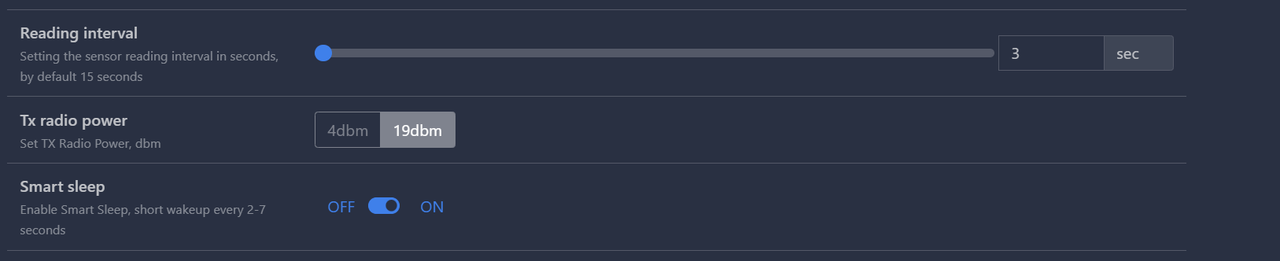

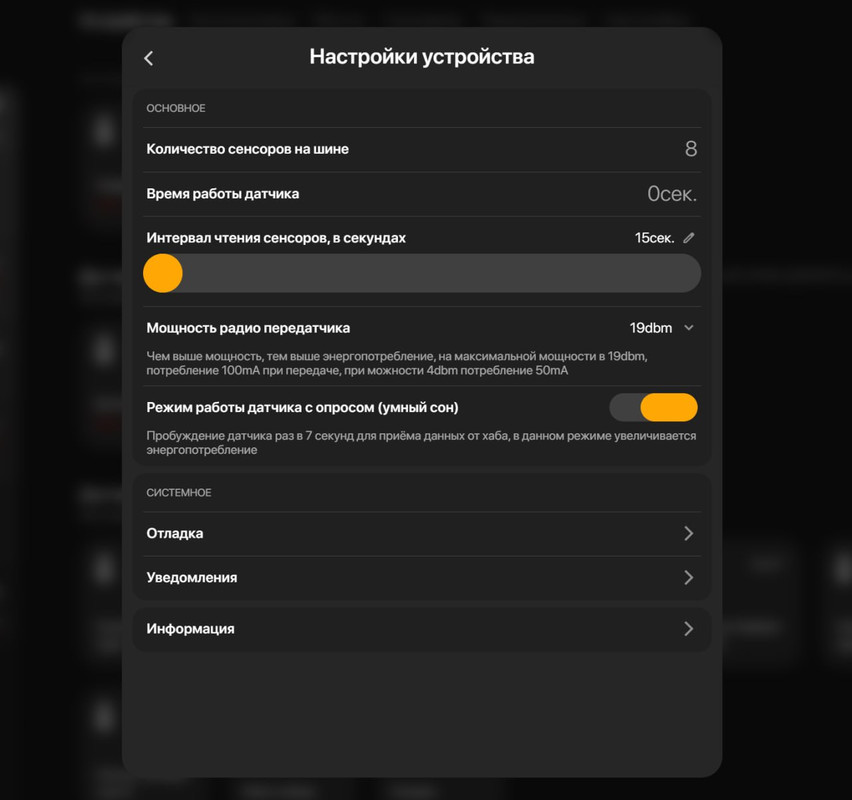

Конфигурационные свойства датчика EFEKTA T8 POW:
Reading interval - Установка интервала считывания сенсора. Установка времени в секундах, по умолчанию 15 секунд (3-360 секунд).
Tx radio power - Установка мощности радиопередатчика, в dbm
Smart sleep - Активация режима работы с опросом датчика, умный сон, по умолчанию активирован
Ввод датчика в сеть, выход из сети
Для джойна(вход в сеть), нажать и удерживать кнопку, через секунду загорится светодиод, потухнет либо при начале входа в сеть, (в среднем через 5-8 секунд) либо через 15 секунд, что будет означать что датчик не нашел открытой сети (датчик выйдет из процедуры джойна). После того как светодиод потух, кнопку можно отпустить. Если вы отпустите кнопку в любой момент, то просто потухнет светодиод, и будет завершена процедура джойна.
На время ввода в сеть расположитесь не далеко от координатора (1-2 метра) или роутера с хорошим уровнем сигнала.
Если вы не видите на вкладке свойства всех значений конфигурационных атрибутов(пустые поля, переключатели в неопределенном состоянии) или на странице отчеты нет строк о батарейке, температуре, то скорее всего конфигурация, которая следует сразу за интервью, не была пройдена до конца.
Для повторного прохождения конфигурации, перейдите на главную страницу z2m, найдите строку датчика и справа нажмите на кнопку - реконфигурация (желтая кнопка), после этого нажмите 2-5 раз кнопку на датчике с интервалом 1-2 секунды. При успешном прохождении конфигурации в интерфейсе з2м должно появится "всплывающее" сообщение об успешно пройденной реконфигурации. В разделе датчика, на вкладке свойства должны появится значения и установки всех конфигурационных свойств, на странице отчеты должны появится строки с конфигурационными настройками отчетов.
Когда датчик не в сети, то короткое нажатие не имеет никакой функциональности, не происходит ничего.
Когда датчик в сети, то короткое нажатие на кнопку вызывает процедуру чтения всех сенсоров не по расписанию и отправку данных не в режиме настроенных отчетов.
Для выхода из сети зажать кнопку на 10 секунд, светодиод начнет мигать один раз в секунду, по истечении этого времени светодиод загорится на 2 секунды, кнопку можно отпустить. Датчик отправит сообщение о выходе из сети, сотрет у себя все настройки в памяти.

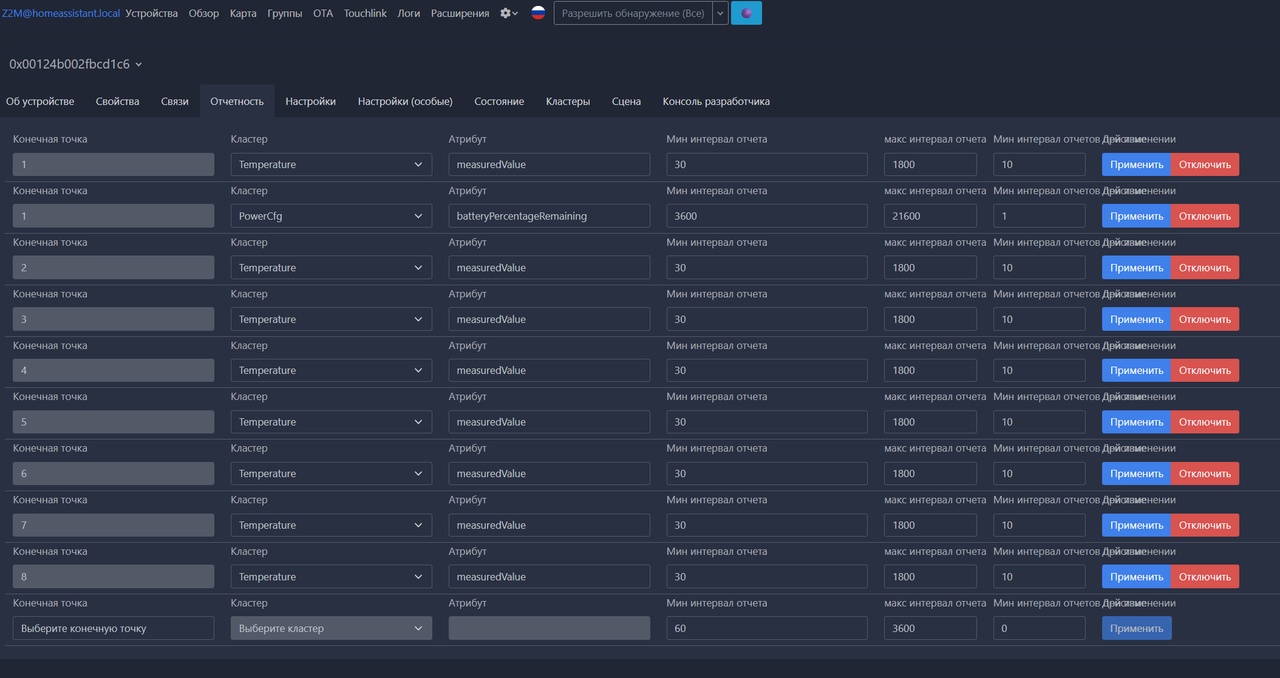

Конфигурация отчетов (Zigbee2mqtt)
Для конфигурации отчетов необходимо перейти на вкладку "Отчеты", и внести изменение в поля "Мин. интервал отчетов", "Макс. интервал отчетов", "Мин. интервал отчетов при изменении".
Мин. интервал отчетов - время, через которое будет отправлен новый отчет, при условии что новые значение изменилось в любую сторону, на величину указанную в поле "Мин. интервал отчетов при изменении", в сравнении с пердыдушими значениями. Указывется время в секундах.
Макс. интервал отчетов - время, через которое будет отправлен новый отчет, при условии что значения не менялись на величину больщую той которая уазана в поле "Мин. интервал отчетов при изменении". Указывется время в секундах.
Мин. интервал отчетов при изменении - Величина изменения данных. Для каждого типа данных указывается в своем формате, например для температуры 1 отзанчает 0.01°C, так как данные передаются типом интегер16, например температура 22.54°C, будет передана датчиком так 2254.
Подключение сенсоров DS18B20

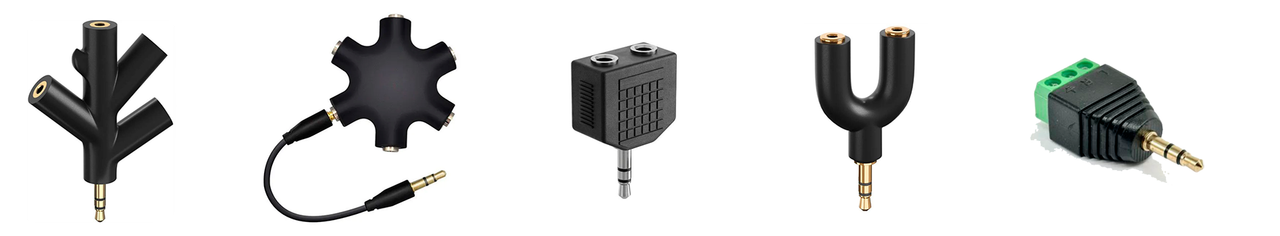

Сенсоры температуры DS18B20 подключаются к датчику по одной шине. Для подключения более одного сенсора можно использовать разветвители jack 3.5
Определение сенсоров на шине происходит по нажатию кнопки на датчике. При добавлении или удалении сенсоров на шине нужно нажать кнопку на датчике. Датчик отправляет в сеть информацию о количестве подключённых сенсоров.
Если датчик по какой то причине вышел из строя, потерял контакт, в эндпоинт к которому он привязан будет отправляться состояние ошибки чтения - 100℃

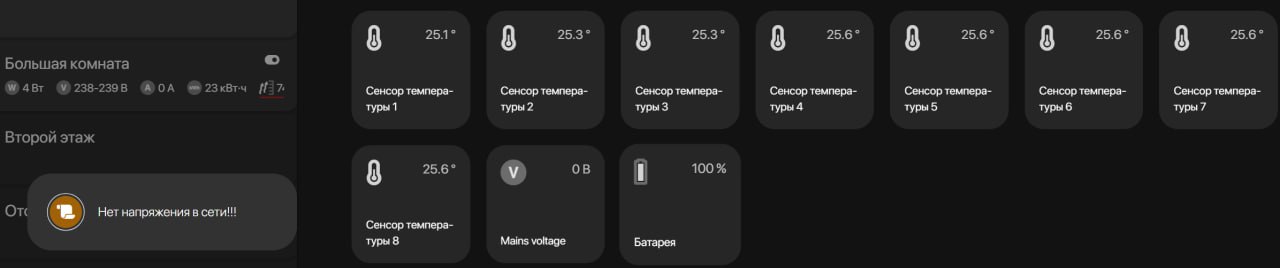

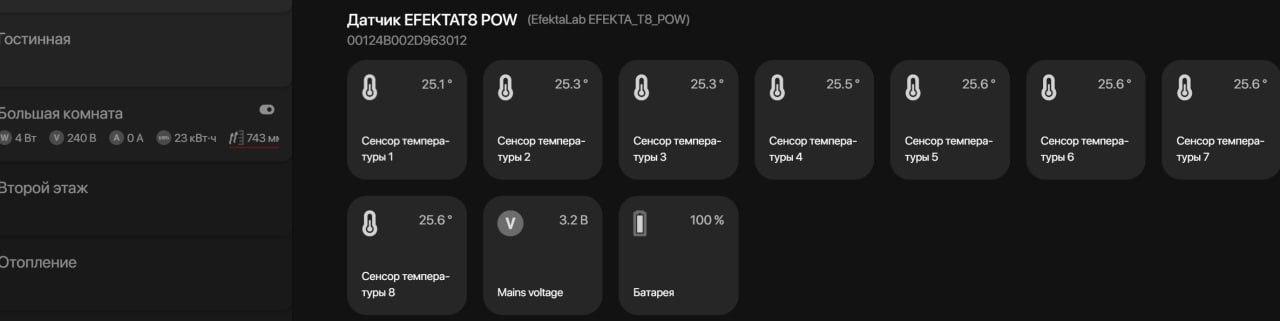

Настройка отправки уведомлений об отключении электроэнергии
Добавление внешнего конвертера в zigbee2mqtt - https://telegra.ph/Dobavlenie-vneshnego-konvertera-v-zigbee-2-mqtt-12-11
Добавление внешнего шаблона в Спрут Хаб - https://clck.ru/362h5z
Технические характеристики:
- Модель:T8 POW
- Протокол: ZigBee 3.0
- Размеры радио датчика: 8.5 × 4 × 3 см
- Длина кабеля 30 см
- Разъем: jack 3.5
- Рабочий температурный диапазон сенсоров: -40°C ~ + 125 °C
- Основное питание: USB Type C
- Резервное питание: 2 АА батарейки (не входит в комплектацию)

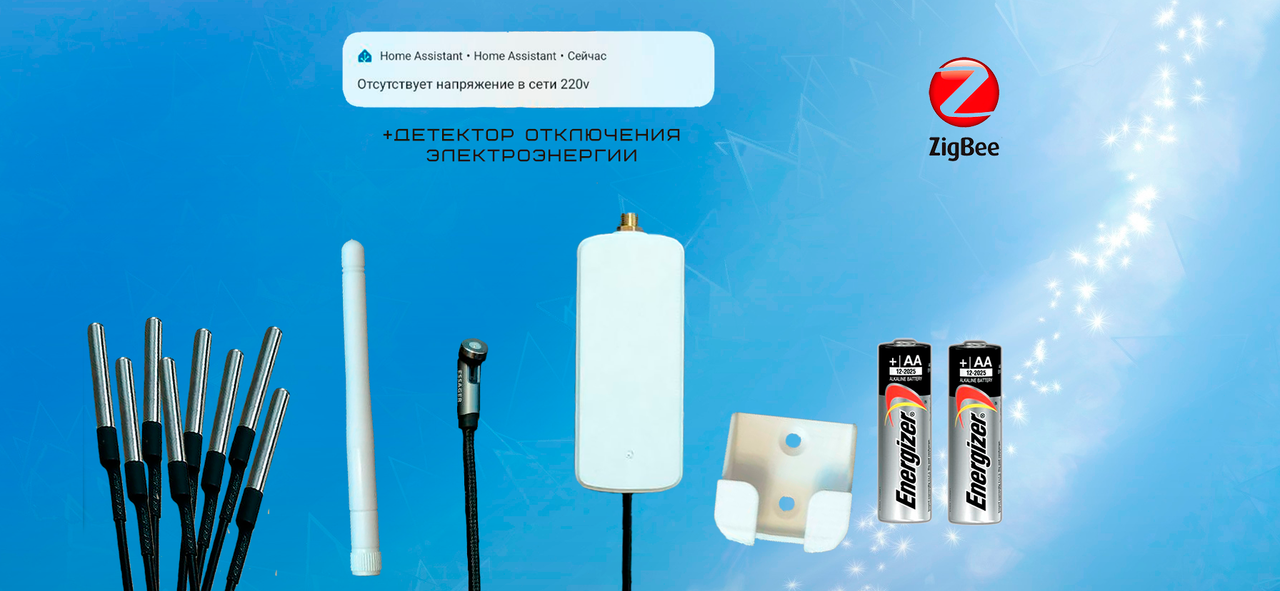

Комплектация:
- Датчик T8 POW Zigbee - 1шт.
- Кабель для подключения сенсоров DS18B20 - 1шт.
- Внешняя антенна - 1шт.
- Держатель датчика - 1шт.
- Кабель USB - 1шт.
- Сенсоры DS18B20 - опционально
Продажа: EFEKTA T8 POW на АлиЭкспресс
Продажа: сенсор DS18B20 1м
Продажа: сенсор DS18B20 2м
Продажа: сенсор DS18B20 3м
Группа DIY DEV в Телеграм
Если Вы увидели ошибку или неточность в этом описании, пожалуйста сообщите о ней - https://t.me/EfektaLab .
