Датчик мониторинга углекислого газа и атмосферного давления EFEKTA iAQ2 Zigbee 3.0

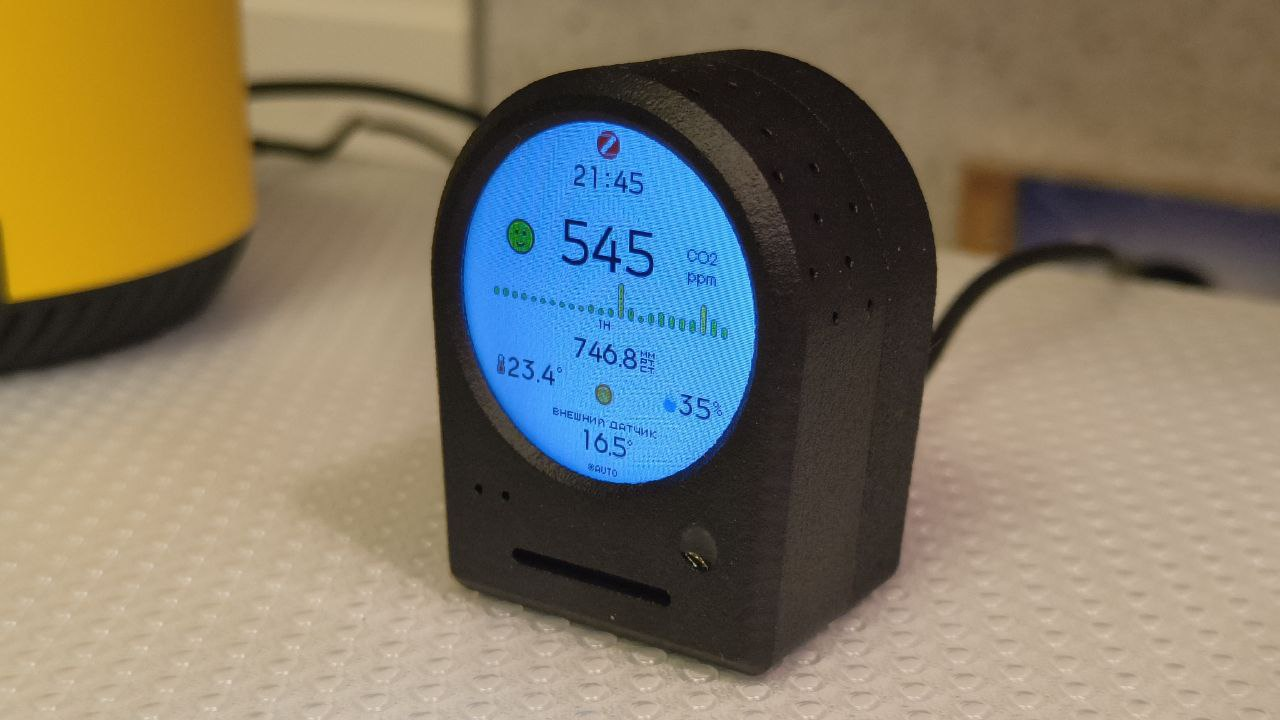

Датчик мониторинга углекислого газа (CO2) и атмосферного давления с IPS TFT экраном 1.3 дюйма, Zigbee 3.0. На дисплей помимо вывода уровня СO2 и атмосферного давления, так же выводится графики уровня углекислого газа и атмосферного давления за последний час или 24 часа(настраивается в конфигурации). Так же на дисплей выводится простой прогноз погоды в виде иконки. К датчику можно подключить внешний сенсор температуры и влажности воздуха, такая связка будет работать даже если с zigbee сетью будут какие то проблемы.
Датчик является роутером сети. По желанию покупателя датчик может быть прошит прошивкой с функционалом конечного устройства.
Датчик работает с временем через zigbee сеть. Настройка времени происходит автоматически. На дисплей выводится текущее время
В датчике реализована автоматическая адаптивная подсветка дисплея в зависимости от освещенности помещения. В дополнение к адаптивной подсветке реализован функционал ночного режима по расписанию с полным отключением подсветки дисплея в заданным пользователем диапазоне времени.
Датчик оснащен кнопкой - джойстиком. При нажатии кнопки вверх изменяется период для расчета графика CO2, 1 час или 24 часа, При нажатии кнопки вниз включается или отключается автоматическая адаптивная подсветка дисплея. В отключенной опцией подсветка дисплея работает с фиксированным уровнем яркости (80%). Этот минимальный функционал выведен на джойстик для удобства настройки датчика при работе устройства без zigbee сети.
Датчик оснащен функционалом газостата. Вы можете задать уровни СO2(верхний и нижний), привязать(биндинг) датчик к исполнительному устройству, реле или розетке и датчик при переходе через пороги будет отправлять команды на включение или отключение на привязанное исполнительное устройство. Такая привязка будет работать даже если контроллер умного дома или координатор zigbee сети будут недоступны.
Основные данные:
CO2
Уровень углекислого газа
Pressure
Уровень атмосферного давления
Illuminance
Необработанная измеренная освещенность
Illuminance (lux)
Измеренная освещенность в люксах*1
Temperature_1
Измеренное значение с встроенного сенсора температуры*2
Temperature_2
Измеренное значение с внешнего сенсора температуры
Humidity_1
Измеренное значение с встроенного сенсора влажности воздуха*3
Humidity_2
Измеренное значение с внешнего сенсора влажности воздуха
Linkquality
Качество связи (мощность сигнала)*4
*1 Сенсор освещённости используется в датчике для работы адаптивной подсветки. Передаваемые в сеть данные(необработанная освещенность) имеют второстепенное значение и передаются потому что имеются в наличии. Переданные данные на стороне хоста(zigbee2mqtt, zha, ...) пересчитываются в Illuminance (lux) и не точно соответствуют реальной освещённости в помещении в Люксах.
*2,*3 Измеренное значение с встроенного сенсора температуры и влажности воздуха. Передаваемые в сеть данные(температура и влажности воздуха с встроенного сенсора) имеют второстепенное значение и передаются потому что имеются в наличии(интегрированный в SCD40 сенсор температуры и влажности воздуха) . Данные с сенсора имеют дрейф из за внутреннего нагрева в корпусе от радиомодуля, стабилизатора питания, led подсветки дисплея. Необходимо сделать коррекцию по температуре и влажности воздуха, после установки датчика на его рабочем месте. Рекомендуется использовать внешний батарейный датчик температуры привязанные к датчику EFEKTA iAQ.
*4 Качество связи, свойство которое не передается датчиком, а рассчитывается координатором сети на основе оценки полученных данных.
Конфигурационные данные:
Reading interval
Интервал чтения сенсоров, по умолчанию 17 секунд.
Auto backlight
Включение или выключение адаптивной подсветки дисплея, по умолчанию активирована.
Night onoff backlight
Полное отключение подсветки в ночном режиме, по умолчанию деактивировано
Night on backlight
Время активации ночного режима
Night off backlight
Время отключения ночного режима
Rotate
Поворот графики на дисплее, 0, 90, 180, 270.
Long chart period
Период построения графика уровня СО2 (OFF - 1ч | ON - 24ч), по умолчанию в режиме построения 1 час.
Temperature offset
Отрегулировать температуру внутреннего сенсора температуры, шаг 0.1 градус
Humidity offset
Отрегулировать влажность воздуха внутреннего сенсора влажности, шаг 1 процент
Automatic scal
Автоматическая самокалибровка, цикл одна неделя, по умолчанию активирована.
Forced_recalibration
Форсированная ручная калибровка №1. Это функционал сенсора SCD40 заложенный производителем сенсора, который реализован. Калибровка осуществляется на свежем воздухе, необходимо оставить датчик на чистом воздухе на 15 минут, по истечении этого времени отправить команду. Время калибровки примерно 5 секунд, после завершения калибровки точке соответствующей чистому воздуху будет задано значение в 450ppm. Датчик отправит команду «выключено» по завершению калибровки *1
Manual_forced_recalibration
Форсированная ручная калибровка №2. Это функционал сенсора SCD40 заложенный производителем сенсора, который реализован. Калибровка осуществляется по показаниям другого датчика СO2, показаниям которого вы доверяете. Необходимо оставить оба датчика рядом на 15 минут, наличие свежего воздуха не обязательное условие. По истечении этого времени, необходимо данные с датчика которому вы доверяете отправить на калибруемый датчик. Датчик вычтет разницу и будет в дальнейшем учитывать ее. *2
Factory_reset_co2
Сброс сенсора углекислого газа к заводским настройкам. Это функционал сенсора SCD40 заложенный производителем сенсора, который реализован.
Enable_co2
Включение функционала газостата. Управление реле к которому привязан датчик. Для работы данного функционала необходимо сделать привязку к исполнительному устройству(реле, розетки)
Invert_logic_co2
Инвертирует логику работы управления исполнительными устройствами. Пример. Если опция отключена, при превышение верхнего заданного порога углекислого газа датчик отправит команду «Включить» на привязанное реле. Если опция включена, при превышение верхнего заданного порога углекислого газа датчик отправит команду «Выключить» на привязанное реле.
High_co2
Верхний порог углекислого газа
Low_co2
Нижний порог углекислого газа
*1,*2 Ручная калибровка не является обязательной и не рекомендуется для нового датчика. В сенсоре в фоновом режиме включена автоматическая калибровка, с интервалом подстройка 1 раз в неделю. Но попробовать не возбраняется, вывести из строя сенсор невозможно, и в любой момент можно сделать сброс к заводским настройкам.
Ввод датчика в сеть, выход из сети
Для джойна(вход в сеть), достаточно включить в z2m джоин, подать питание, подключив датчик к кабелю usd type c. Если датчик уже работает в режиме без сети, то для того что бы добавить его в zigbee сеть нужно зажать кнопку джостик сбоку до момента вывода на дисплей сообщения в начале процедуры Джойна.
Если вы не видите на вкладке свойства всех значений конфигурационных атрибутов(пустые поля, переключатели в неопределенном состоянии) или на вкладке отчеты нет заполненых строк о типах данных со2, voc, температуре и т.д., то скорее всего конфигурация, которая следует сразу за интервью, не была пройдена до конца.
Для повторного прохождения конфигурации, перейдите на главную страницу z2m, найдите строку датчика и справа нажмите на кнопку - реконфигурация (желтая кнопка) и после этого несколько раз нажмите на кнопку джойстик сбоку, это вызовет отправку всех основных и конфигурационных данных. При успешном прохождении конфигурации в интерфейсе з2м должно появится "всплывающее" сообщение об успешно пройденой реконфигурации. В разделе датчика, на вкладке свойства должны появится значения и установки всех конфигурационных свойств, на странице отчеты должны появится строки с конфгурациогными настройками отчетов.
Когда датчик в сети, то короткое нажатие на кнопку вызывает процедуру чтения всех сенсоров не по расписанию и отправку данных не в режиме настроенных отчетов.
Для выхода из сети зажать кнопку на 10 секунд, по истечении этого времени на дисплее выведется сообщение о выходе из сети, кнопку можно отпустить. Датчик отправит сообщение о выходе из сети, сотрет у себя все настройки в памяти. Так же выйти из сети можно удалив датчик из з2м без опции форс ремув.
Устранение возможных проблем c вводом устройства в сеть:
На время ввода в сеть расположитесь не далеко от координатора (1-2 метра) или роутера с хорошим уровнем сигнала.
Привязка внешнего датчика температуры и влажности воздуха.
Привязка осуществляется на стороне внешнего датчика температуры. Для привязки (биндинг) датчика температуры к датчику EFEKTA iAQ2, для прямой передачи данных необходимо в вэб интерфейсе zigbee2mqtt перейти на страницу датчика температуры.
Далее нужно перейти на вкладку «Связь» и заполнить поля данных для привязки
В первом поле слева Исходная конечная точка выбрать «1», «2», ... (в зависимости от того на каком эндпоинте реализован тип данных температуры и влажности у привязываемого датчика, посмотреть структуру можно на вкладке Кластеры), в следующем поле, в выпадающем списке выбрать датчик к которому необходимо сделать привязку - EFEKTA iAQ2. В следующем поле Целевая конечная точка выбрать кластер № 2, так как данные с внешнего датчика температуры и влажности воздуха у датчика EFEKTA iAQ2 реализованы на втором эндпоинте. Правее выбрать кластеры (поставить галочки) по температуре и/или влажности воздуха. Потом еще правее нужно нажать на кнопку «Связать».
Привязка датчика EFEKTA iAQ2 к исполнительному устройству(реле, розетки)
Осуществляется на стороне датчика EFEKTA iAQ2. Для привязки (биндинг) датчика EFEKTA iAQ2 к исполнительному устройству, для прямой передачи данных необходимо в веб интерфейсе zigbee2mqtt перейти на страницу датчика EFEKTA iAQ2 и далее на вкладку «Связь».
В первом поле слева выбрать «1», в следующем поле, в выпадающем списке выбрать исполнительное устройство к которому необходимо сделать привязку, в следующем поле ввести номер кластера на реле. Правее выбрать кластер OnOff. Еще правее нужно нажать на кнопку «Связать».
Добавление внешнего конвертера в zigbee2mqtt - https://telegra.ph/Dobavlenie-vneshnego-konvertera-v-zigbee-2-mqtt-12-11
Добавление внешнего шаблона в Спрут Хаб - https://clck.ru/362h5z
Технические характеристики:
Модель: iAQ2
Протокол: ZigBee 3.0
Радиомодуль: EBYTE E18-MS1PA1-IPEX (20 dbm) или EBYTE E18-MS1-PCB (4 dbm)
Основной сенсор: SCD40 (цифровой фотоакустический NDIR сенсор углекислого газа, PASens® and CMOSens® technology)
Вспомогательный сенсор: BH1750FVI (цифровой датчик освещенности)
Дисплей: цветной IPS TFT, диагональ 1.3 дюймов, разрешение 240х240
Размеры корпуса: 5.1 × 4.1 × 2.7 см
Диапазон измерения углекислого газа: 400-10000, точность в диапазоне 400-2000 ±(50 ppm + 5% от показания)
Дрейф точности CO2: ±(5 ppm + 0,5 % от показания) через пять лет при активированной автоматической самокалибровке (ASC)
Встроенный сенсор температуры: -40°C ~ + 125 °C (sht40 встроенный в scd40, по даташиту)
Точность: 0.2°C (sht40 встроенный в scd40, по даташиту)
Встроенный сенсор влажности воздуха, диапазон: -0% - 100% (sht40 встроенный в scd40, по даташиту)
Точность: 2% (sht40 встроенный в scd40, по даташиту)
Освещенность, диапазон: 1-65535 lx
Питание: USB Type C (поддерживается работа с БП с протоколами быстой зарядки)
