Датчик мониторинга качества воздуха EFEKTA Air Quality Station
DIY DEV

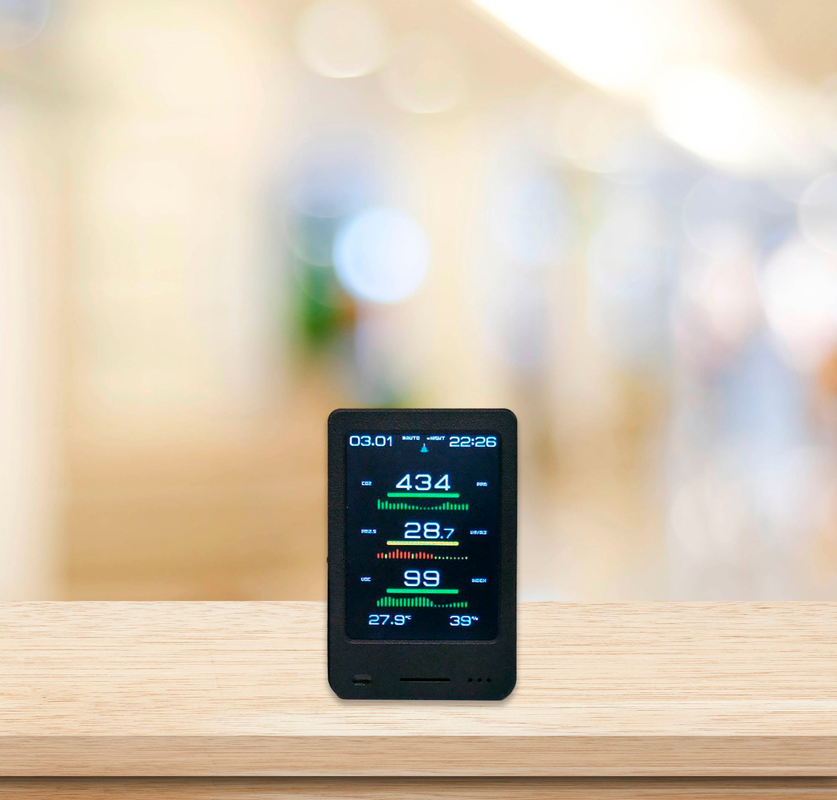

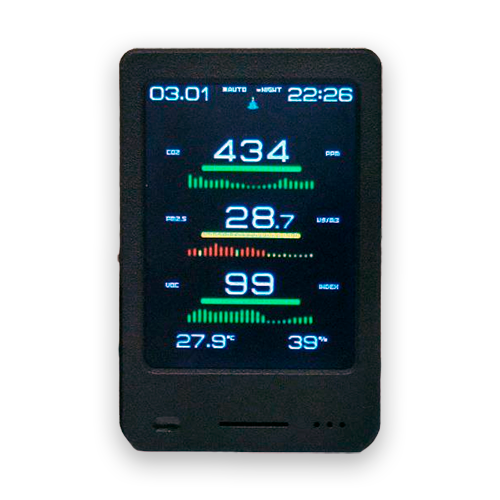

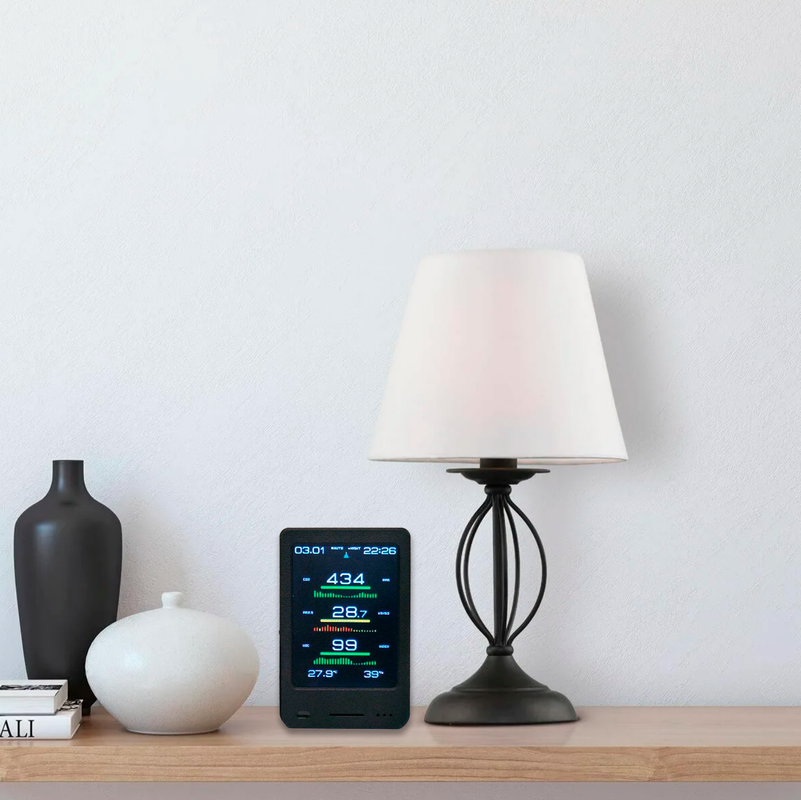

Датчик мониторинга качества воздуха (PM 1.0, PM2.5, PM4, PM10, PM Size, PM2.5 Index, CO2, VOC Index, температура, влажность воздуха, освещенность) с TFT дисплеем 3.2 дюйма, Zigbee 3.0. На дисплей помимо вывода уровня СO2, PM2.5 и уровня VOC, выводятся цветовые индикаторы текущих уровней, графики по измеряемым данным за последние 24 часа.
Датчик является роутером сети. По желанию покупателя датчик может быть прошит прошивкой с функционалом конечного устройства.
Сенсор твердых частиц помимо данных PM2.5 так же измеряет PM1, PM10 и преобладающий размер твердых частиц в измеряемом воздухе. Реализован функционал автоматической самоочистки по расписанию, так же есть возможность активировать разовую самоочистку в ручном режиме.
На основе данных с сенсоров температуры и относительной влажности воздуха рассчитывается абсолютная влажность воздуха и в реальном времени передается в сенсор VOC, благодаря этому сенсор VOC более точно рассчитывает индекс загрязнения воздуха летучими органическими соединениями (VOC)
Датчик работает с временем через zigbee сеть. Настройка времени происходит автоматически. На дисплей выводится дата и текущее время
В датчике реализована автоматическая адаптивная подсветка дисплея в зависимости от освещенности помещения. В дополнение к адаптивной подсветке реализован функционал ночного режима по расписанию с полным отключением подсветки дисплея в заданным пользователем диапазоне времени.
Датчик оснащен кнопкой - джойстиком. При нажатии кнопки вверх включается ночной режим(настройки по умолчанию: включение в 23 часа, отключение в 7 часов). При нажатии кнопки вниз включается или отключается автоматическая адаптивная подсветка дисплея. В отключенной опцией подсветка дисплея работает с фиксированным уровнем яркости (80%). Этот минимальный функционал выведен на джойстик для удобства настройки датчика при работе устройства без zigbee сети.

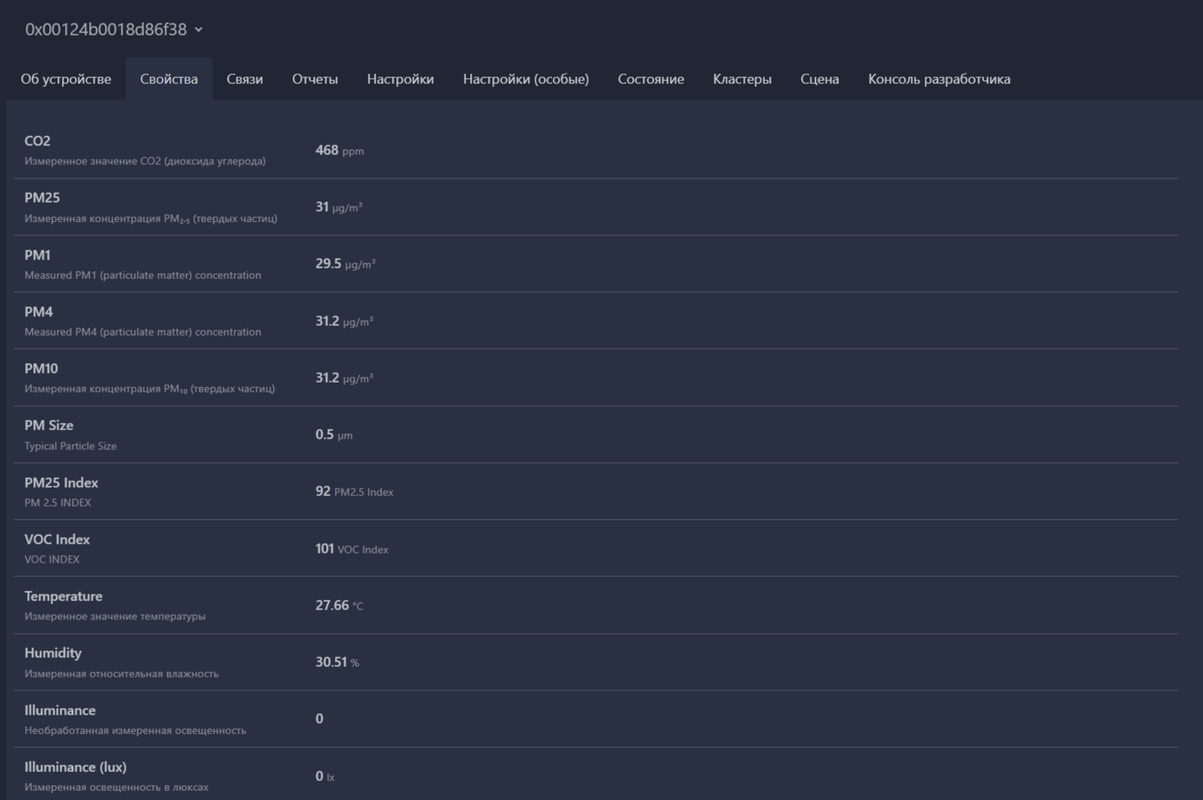

Основные данные:
CO2
Уровень углекислого газа
PM2.5
Уровень твердых частиц размером 2.5 мкм и менее
PM1
Уровень твердых частиц размером 1 мкм и менее
PM4
Уровень твердых частиц размером 4 мкм и менее
PM10
Уровень твердых частиц размером 10 мкм и менее
PM Size
Преобладающий размер частиц в измеряемом воздухе
Air Quality Index (AQI)
Индекс качества воздуха на основе PM2.5 (EPA)
VOC index
Индекс летучих органических соединений
Temperature
Измеренное значение с сенсора температуры *1
Humidity
Измеренное значение сенсора влажности воздуха *2
Illuminance
Измеренная освещенность *3
Linkquality
Качество связи (мощность сигнала)
*1,*2 Измеренное значение с встроенного сенсора температуры и влажности воздуха используются в датчике для расчета абсолютной влажности воздуха и передачи рассчитанной абсолютной влажности воздуха в сенсор VOC (sgp40). Эти данные необходимы сенсору для корректного расчета VOC. Передаваемые в сеть данные(температура и влажности воздуха с встроенного сенсора) имеют второстепенное значение и передаются потому что имеются в наличии.
*3 Сенсор освещённости используется в датчике для работы адаптивной подсветки. Передаваемые в сеть данные(необработанная освещенность) имеют второстепенное значение и передаются потому что имеются в наличии. Переданные данные на стороне хоста(zigbee2mqtt, zha, ...) пересчитываются в Illuminance (lux) и не точно соответствуют реальной освещённости в помещении в Люксах.

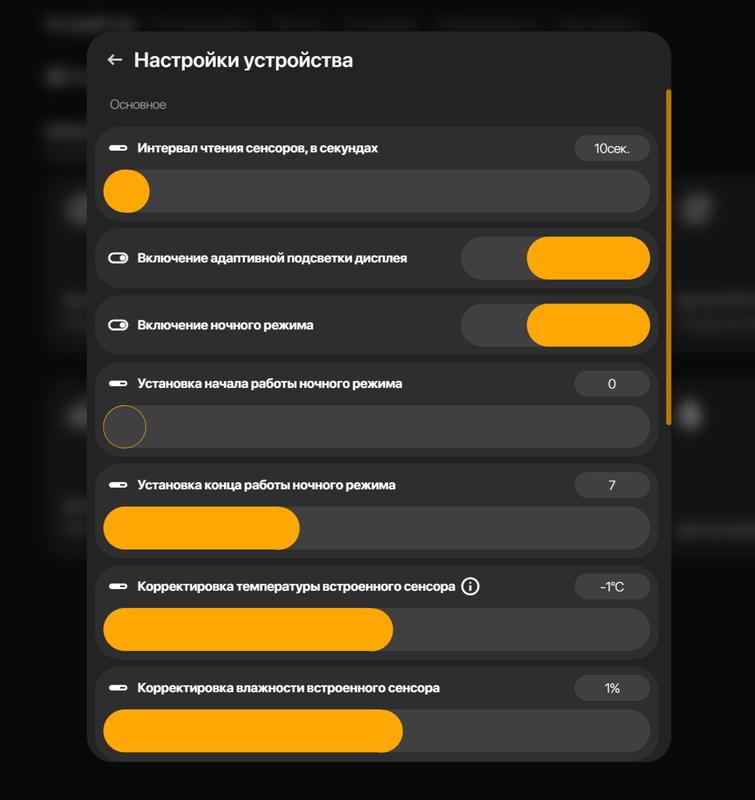

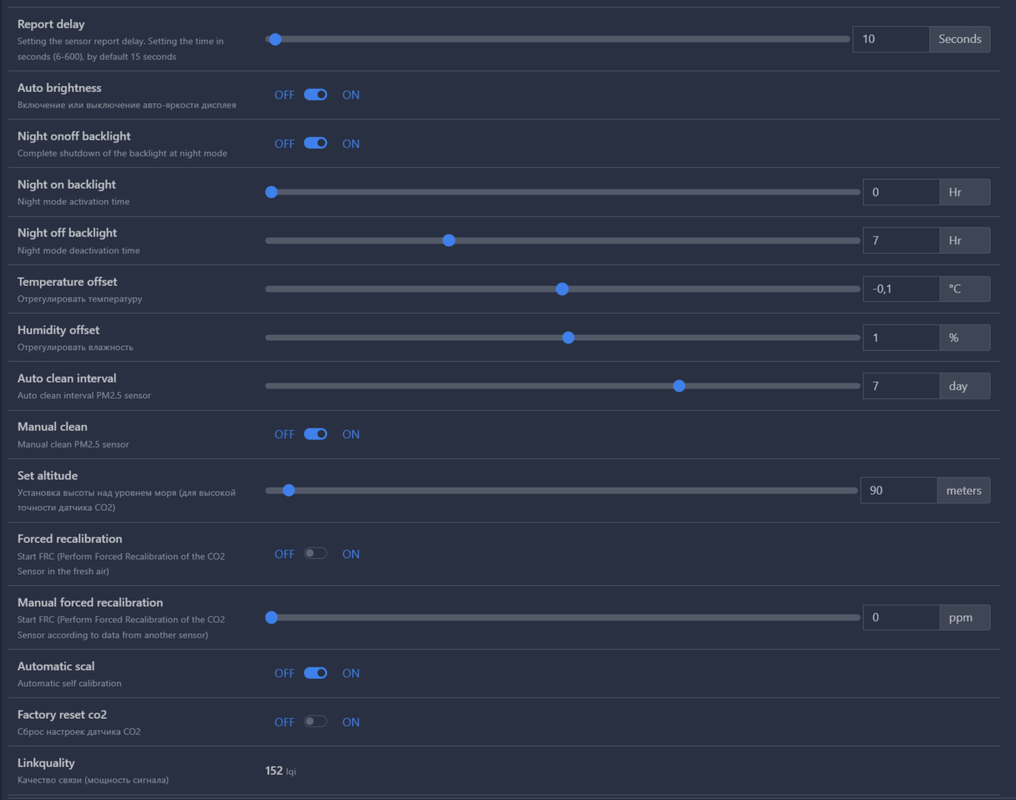

Конфигурационные данные:
Report delay
Интервал отправки данных в сеть, по умолчанию 15 секунд
Auto brightness
Включение или выключение авто-яркости дисплея, по умолчанию активирована.
Night onoff backlight
Полное отключение подсветки в ночном режиме, по умолчанию деактивировано
Night on backlight
Время активации ночного режима
Night off backlight
Время отключения ночного режима
Temperature offset
Отрегулировать температуру внутреннего сенсора температуры, шаг 0.1 градус
Humidity offset
Отрегулировать влажность воздуха внутреннего сенсора влажности, шаг 1 процент

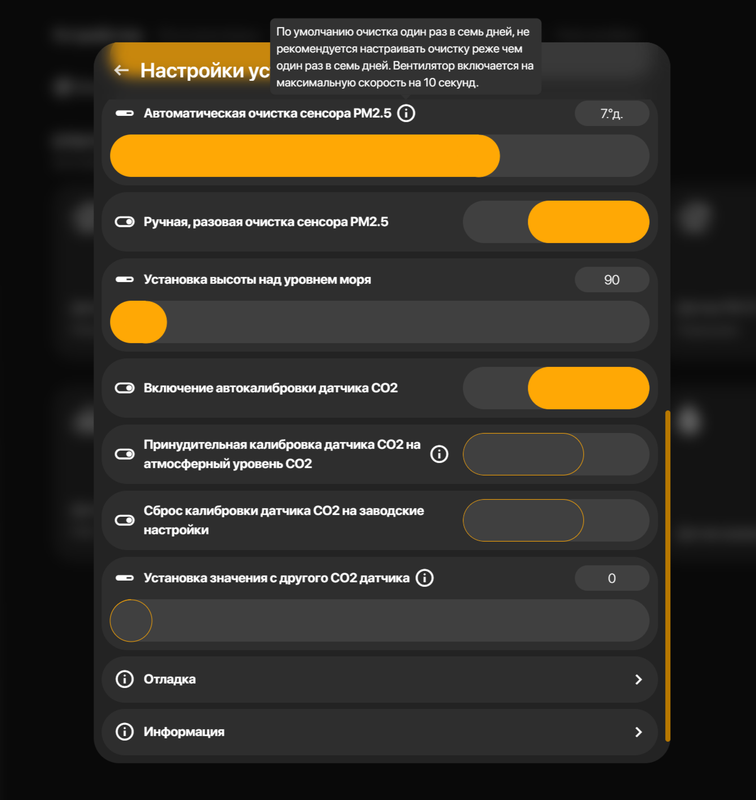

Auto clean interval
Когда датчик находится в режиме измерения, периодически запускается процедура автоматической очистки вентилятора с определенным интервалом очистки. Это позволяет разогнать вентилятор до максимальной скорости на 10 секунд, чтобы удалить пыль, скопившуюся внутри вентилятора. Измеренные значения не обновляются во время работы вентилятора. Интервал очистки по умолчанию установлен равным 7 дням. Интервал можно настроить с помощью внешней команды отправленной через zigbee сеть. Установив интервал равным 0, автоматическая очистка будет отключена. После установки интервал навсегда сохраняется в энергонезависимой памяти сенсора sps30.
Manual clean
Разовое включение очистки вентилятора сенсора PM. Вентилятор разгонится до максимальной скорости на 10 секунд, чтобы удалить пыль, скопившуюся внутри сенсора.
Set altitude
Установка высоты над уровнем моря (для высокой точности датчика СО2), установите высоту на уровнем моря в вашей локации.
Forced_recalibration
Форсированная ручная калибровка №1. Это функционал сенсора SCD40 заложенный производителем сенсора, который реализован. Калибровка осуществляется на свежем воздухе, необходимо оставить датчик на чистом воздухе на 15 минут, по истечении этого времени отправить команду. Время калибровки примерно 5 секунд, после завершения калибровки точке соответствующей чистому воздуху будет задано значение в 450ppm. Датчик отправит команду «выключено» по завершению калибровки *1
Manual_forced_recalibration
Форсированная ручная калибровка №2. Это функционал сенсора SCD40 заложенный производителем сенсора, который реализован. Калибровка осуществляется по показаниям другого датчика СO2, показаниям которого вы доверяете. Необходимо оставить оба датчика рядом на 15 минут, наличие свежего воздуха не обязательное условие. По истечении этого времени, необходимо данные с датчика которому вы доверяете отправить на калибруемый датчик. Датчик вычтет разницу и будет в дальнейшем учитывать ее. *2
Automatic scal
Автоматическая само калибровка, цикл одна неделя, по умолчанию активирована.
Factory_reset_co2
Сброс сенсора углекислого газа к заводским настройкам. Это функционал сенсора SCD40 заложенный производителем сенсора, который реализован.
*1,*2 Ручная форсированная калибровка CO2 не является обязательной и не рекомендуется для нового датчика. В сенсоре в фоновом режиме включена автоматическая калибровка, с интервалом подстройка 1 раз в неделю. Но попробовать не возбраняется, вывести из строя сенсор невозможно, и в любой момент можно сделать сброс к заводским настройкам.
Ввод датчика в сеть, выход из сети
Для джойна(вход в сеть), достаточно включить в z2m джоин (join), подать питание, подключив датчик к кабелю usd type c. Если датчик уже работает в режиме без сети, то для того что бы добавить его в zigbee сеть нужно зажать кнопку джойстик сбоку до момента вывода на дисплей сообщения в начале процедуры джойна.
Для выхода из сети (leave) зажать кнопку на джойстике(прямо) на 10 секунд, по истечении этого времени на дисплее выведется сообщение о выходе из сети, кнопку можно отпустить. Датчик отправит сообщение о выходе из сети, сотрет у себя все настройки в памяти. Так же выйти из сети можно удалив датчик из з2м без опции форс ремув.
Устранение возможных проблем c вводом устройства в сеть:
На время ввода в сеть расположитесь не далеко от координатора (1-2 метра) или роутера с хорошим уровнем сигнала.
Уровни индикации загрязнения:
Зеленый - норма
Желтый - приемлемо
Оранжевый - плохо
Красный - опасно
PM2.5 (µg/m3)
<= 35 зеленый
> 35 <= 60 желтый
> 60 <= 150 оранжевый
> 150 красный
CO2 (ppm)
<= 650 зеленый
> 650 <= 850 желтый
> 850 <= 1400 оранжевый
>1 400 красный
VOC (index point)
< 150 зеленый
> 150 <= 250 желтый
> 250 <= 350 оранжевый
> 350 красный

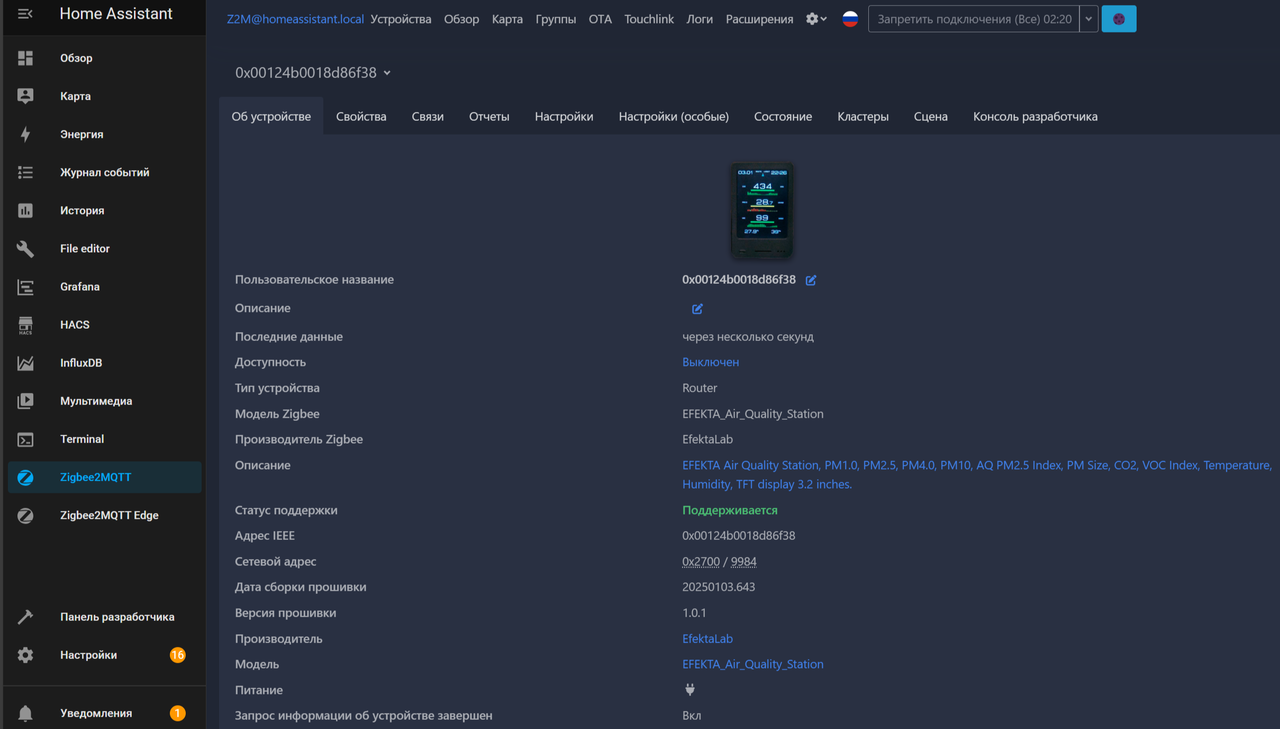

Добавление внешнего конвертера в zigbee2mqtt - https://telegra.ph/Dobavlenie-vneshnego-konvertera-v-zigbee-2-mqtt-12-11

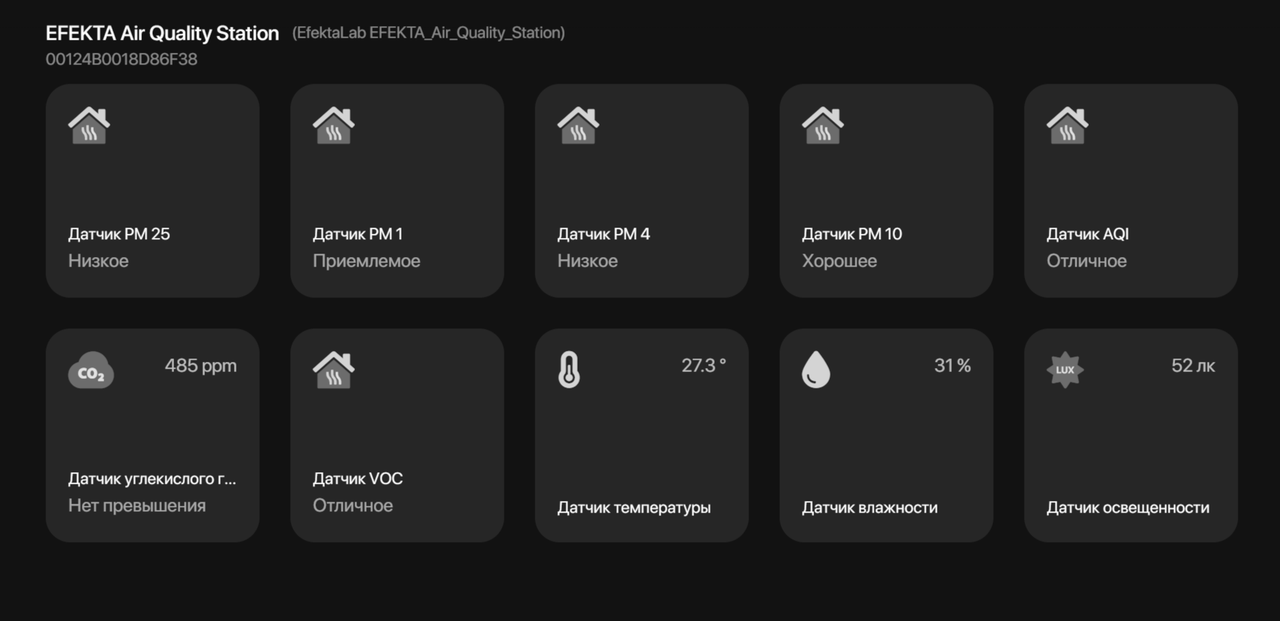

Добавление внешнего шаблона в Спрут Хаб - https://clck.ru/362h5z
Технические характеристики:
Модель: EFEKTA Air Quality Station
Протокол: ZigBee 3.0
Радиомодуль: EBYTE E18-MS1PA1-IPEX (20 dbm)
Основной сенсор: SPS30 (Сертифицированный MCERTS датчик твердых частиц (PM) SPS30 знаменует собой новый технологический прорыв в области оптических датчиков твердых частиц. Принцип измерения основан на лазерном рассеянии и использует инновационную технологию защиты от загрязнения Sensirion. Эта технология в сочетании с высококачественными и долговечными компонентами обеспечивает точные измерения с момента первой эксплуатации устройства и на протяжении всего срока его службы, составляющего более десяти лет.)
Дополнительный сенсор №1: SCD40 (цифровой фото акустический NDIR сенсор углекислого газа, PASens® and CMOSens® technology)
Дополнительный сенсор №2: SGP40 (цифровой MEMS сенсор VOC (летучих органических соединений, CMOSens® Technology)
Диапазон измерения твердых частиц PM: 0 - 1000μg/m³
Точность в диапазоне 0 - 1000μg/m: ±10%
Диапазон измерения углекислого газа: 0-10000, точность в диапазоне 400-2000 ±(50 ppm + 5% от показания)
Дрейф точности CO2: ±(5 ppm + 0,5 % от показания) через пять лет при активированной автоматической самокалибровке (ASC)
Диапазон измерения летучих органических соединений: 0-500 VOC Index
Cенсор температуры (sht40): -40°C ~ + 125 °C
Точность: 0.25°C
Cенсор влажности воздуха (sht40), диапазон: -0% - 100%
Точность: 3%

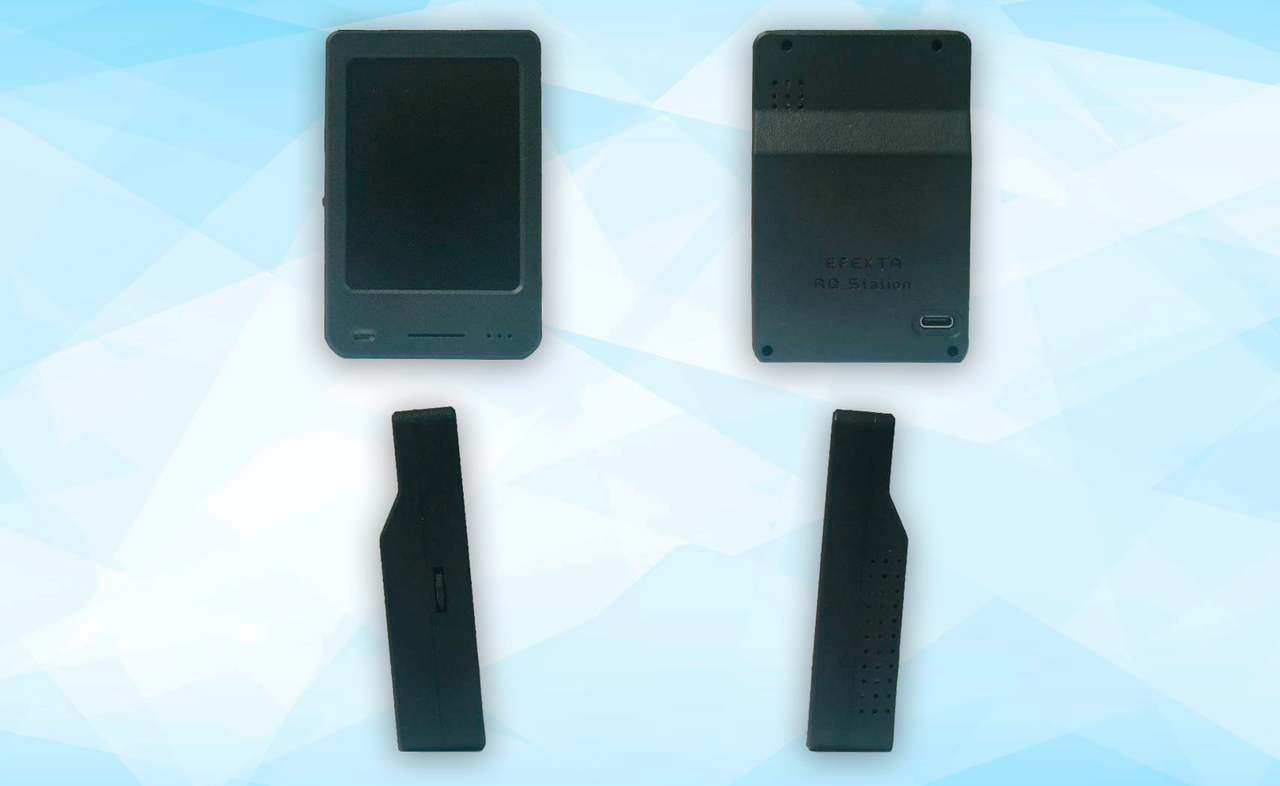

Размеры корпуса: 92 × 61 × 24 мм
Питание: USB Type C (поддерживается работа с БП с протоколами быстрой зарядки)
Продажа: АлиЭкспресс
GitHub проекта
Группа DIY DEV в Телеграм
Если Вы увидели ошибку или неточность в этом описании, пожалуйста сообщите о ней - https://t.me/EfektaLab .
