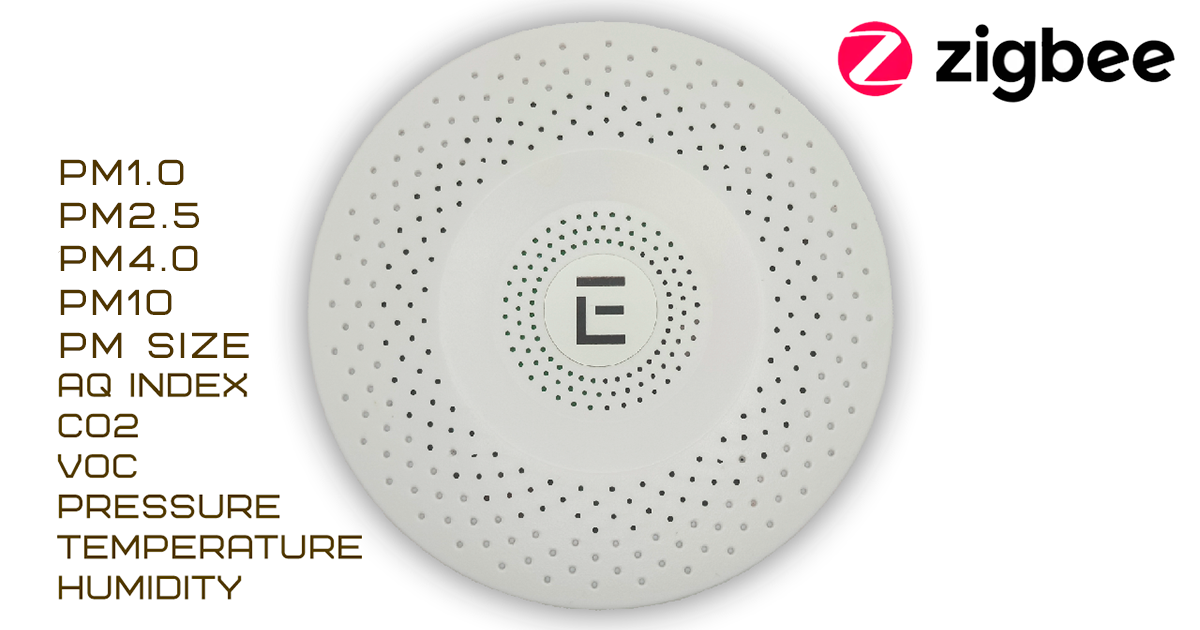

Датчик мониторинга взвеси твердых частиц (PM1.0, PM2.5, PM10), размера преобладающих твердых частиц (PM Size), углекислого газа (CO2) и летучих органических соединений (VOC). Дополнительно датчик измеряет атмосферное давление, температуру и влажность воздуха. Так же датчик оснащен пьезоэлектрическим излучателем и цветовой RGB индикацией, датчик является роутером сети, дополнен функционалом газостата (управляет другими исполнительными устройствами по данным PM2.5, CO2 и VOC), работает на протоколе Zigbee 3.0.
Светодиодный индикатор отображает визуально уровень PM2.5, СO2 и VOC. Уровень яркости светодиода настраивается через zigbee сеть в диапазоне 0-100%, настройка по умолчанию 1% яркости. Так же светодиод можно отключить.
Пьезоэлектрический излучатель информирует об опасном уровне PM2.5, CO2 и VOC. Активация работы излучателя осуществляется через zigbee сеть.
Функционал устройства дополнен функциями газостата (PM2.5, CO2 и VOC). Датчик можно привязать к любому реле и он будет управлять этим реле по заданным уровням PM2.5, CO2 и VOC. Такая связка будет работать даже если в самой zigbee сети или системе умного дома будут какие то неполадки. Активировать можно как какой то конкретный тип данных, так и все сразу.
Сенсор твердых частиц помимо данных PM2.5 так же измеряет PM1, PM10 и преобладающий размер твердых частиц в измеряемом воздухе. Реализован функционал автоматической самоочистки по расписанию, так же есть возможность активировать разовую самоочистку в ручном режиме.
Данные с сенсора атмосферного давления в реальном времени передаются в сенсор CO2. для максимально точного расчета углекислого газа.
На основе данных с сенсоров температуры и относительной влажности воздуха рассчитывается абсолютная влажность воздуха и в реальном времени передается в сенсор VOC, благодаря этому сенсор VOC более точно рассчитывает индекс загрязнения воздуха летучими органическими соединениями (VOC)
Основные данные:
CO2
Уровень углекислого газа
PM2.5
Уровень твердых частиц размером 2.5 мкм и менее
PM1
Уровень твердых частиц размером 1 мкм и менее
PM4
Уровень твердых частиц размером 4 мкм и менее
PM10
Уровень твердых частиц размером 10 мкм и менее
PM Size
Преобладающий размер частиц в измеряемом воздухе
Air Quality Index (AQI)
Индекс качества воздуха на основе PM2.5 (EPA)
VOC index
Индекс летучих органических соединений
Pressure
Измеренное значение атмосферного давления
Temperature
Измеренное значение с сенсора температуры
Humidity
Измеренное значение сенсора влажности воздуха
Linkquality
Качество связи (мощность сигнала)
Конфигурационные данные:
Reading delay
Установка интервала считывания сенсоров. Установка времени в секундах, по умолчанию 10 секунд. Минимальный интервал 10 секунд, максимальный интервал 600 секунд.
Alarm
Активация звукового оповещения о критическом превышении уровней PM2.5, CO2, VOC
Light indicator
Включение или отключение RGB светодиода
Light ind level
Регулировка яркости RGB светодиода, 0-100%, по умолчанию 1%
Temperature offset
Отрегулировать температуру внутреннего сенсора температуры, шаг 0.1 градус
Humidity offset
Отрегулировать влажность воздуха внутреннего сенсора влажности, шаг 1 процент
Auto clean interval
Когда датчик находится в режиме измерения, периодически запускается процедура автоматической очистки вентилятора с определенным интервалом очистки. Это позволяет разогнать вентилятор до максимальной скорости на 10 секунд, чтобы удалить пыль, скопившуюся внутри вентилятора. Измеренные значения не обновляются во время работы вентилятора. Интервал очистки по умолчанию установлен равным 7 дням. Интервал можно настроить с помощью внешней команды отправленной через zigbee сеть. Установив интервал равным 0, автоматическая очистка будет отключена. После установки интервал навсегда сохраняется в энергонезависимой памяти сенсора sps30.
Manual clean
Разовое включение очистки вентилятора сенсора PM. Вентилятор разгонится до максимальной скорости на 10 секунд, чтобы удалить пыль, скопившуюся внутри сенсора.
Forced_recalibration
Форсированная ручная калибровка №1. Это функционал сенсора SCD40 заложенный производителем сенсора, который реализован. Калибровка осуществляется на свежем воздухе, необходимо оставить датчик на чистом воздухе на 15 минут, по истечении этого времени отправить команду. Время калибровки примерно 5 секунд, после завершения калибровки точке соответствующей чистому воздуху будет задано значение в 450ppm. Датчик отправит команду «выключено» по завершению калибровки *1
Manual_forced_recalibration
Форсированная ручная калибровка №2. Это функционал сенсора SCD40 заложенный производителем сенсора, который реализован. Калибровка осуществляется по показаниям другого датчика СO2, показаниям которого вы доверяете. Необходимо оставить оба датчика рядом на 15 минут, наличие свежего воздуха не обязательное условие. По истечении этого времени, необходимо данные с датчика которому вы доверяете отправить на калибруемый датчик. Датчик вычтет разницу и будет в дальнейшем учитывать ее. *2
Automatic scal
Автоматическая само калибровка, цикл одна неделя, по умолчанию активирована.
Factory_reset_co2
Сброс сенсора углекислого газа к заводским настройкам. Это функционал сенсора SCD40 заложенный производителем сенсора, который реализован.
Enable_co2 *3
Включение функционала газостата. Управление реле к которому привязан датчик по уровням CO2. Для работы данного функционала необходимо сделать привязку к исполнительному устройству(реле, розетки)
High_co2
Верхний порог углекислого газа
Low_co2
Нижний порог углекислого газа
Enable_PM *4
Включение функционала газостата. Управление реле к которому привязан датчик по уровням PM2.5. Для работы данного функционала необходимо сделать привязку к исполнительному устройству(реле, розетки)
High_PM
Верхний порог PM2.5
Low_PM
Нижний порог PM2.5
Enable_voc *5
Включение функционала газостата. Управление реле к которому привязан датчик по уровням VOC. Для работы данного функционала необходимо сделать привязку к исполнительному устройству(реле, розетки)
High_voc
Верхний порог летучих органических соединений
Low_voc
Нижний порог летучих органических соединений
*1,*2 Ручная форсированная калибровка не является обязательной и не рекомендуется для нового датчика. В сенсоре в фоновом режиме включена автоматическая калибровка, с интервалом подстройка 1 раз в неделю. Но попробовать не возбраняется, вывести из строя сенсор невозможно, и в любой момент можно сделать сброс к заводским настройкам.
*3,*4,*5 Одномоментно может работать как один тип, так и все сразу (PM2.5, CO2, VOC).
Ввод датчика в сеть, выход из сети
Для джойна(вход в сеть), достаточно включить на контроллере джойн (join), подать питание, подключив датчик к кабелю usb type c. Если датчик уже работает в режиме без сети, то для того что бы добавить его в zigbee сеть нужно зажать кнопку джойстик сбоку на 5-7 секунд, при начале входа в сеть системный индикатор потухнет (находится под разъемом питания).
Если вы не видите на вкладке свойства всех значений конфигурационных атрибутов(пустые поля, переключатели в неопределенном состоянии) или на вкладке отчеты нет заполненных строк о типах данных со2, voc, температуре и т.д., то скорее всего конфигурация, которая следует сразу за интервью, не была пройдена до конца.
Для повторного прохождения конфигурации, перейдите на главную страницу z2m, найдите строку датчика и справа нажмите на кнопку - реконфигурация (желтая кнопка) и после этого несколько раз нажмите на кнопку джойстик сбоку, это вызовет отправку всех основных и конфигурационных данных. При успешном прохождении конфигурации, в вэб интерфейсе z2m должно появится "всплывающее" сообщение об успешно пройдённой реконфигурации. В разделе датчика, на вкладке свойства должны появится значения и установки всех конфигурационных свойств, на странице отчеты должны появится строки с конфигурационными настройками отчетов.
Когда датчик в сети, то короткое нажатие на кнопку вызывает процедуру чтения всех сенсоров не по расписанию и отправку данных не в режиме настроенных отчетов.
Для выхода из сети (leave) зажать кнопку на 10 секунд, по истечении этого времени системный индикатор начнет мигать (находится под разъемом питания), кнопку можно отпустить. Датчик отправит сообщение о выходе из сети, сотрет у себя все настройки в памяти. Так же выйти из сети можно удалив датчик из з2м без опции форс ремув.
Устранение возможных проблем c вводом устройства в сеть:
На время ввода в сеть расположитесь не далеко от координатора (1-2 метра) или роутера с хорошим уровнем сигнала.
Конфигурация отчетов (Zigbee2mqtt)
Для конфигурации отчетов необходимо перейти на вкладку "Отчеты", и внести изменение в поля "Мин. интервал отчетов", "Макс. интервал отчетов", "Мин. интервал отчетов при изменении".
Мин. интервал отчетов - время, через которое будет отправлен новый отчет, при условии что новые значение изменилось в любую сторону, на величину указанную в поле "Мин. интервал отчетов при изменении", в сравнении с предыдущими значениями. Указывается время в секундах.
Макс. интервал отчетов - время, через которое будет отправлен новый отчет, при условии что значения не менялись на величину большую той которая указана в поле "Мин. интервал отчетов при изменении". Указывается время в секундах.
Мин. интервал отчетов при изменении - величина изменения данных. Для каждого типа данных указывается в своем формате, например для температуры 1 означает 0.01°C, так как данные передаются типом интегер16, например температура 22.54°C, будет передана датчиком так 2254.
Привязка датчика EFEKTA Smart Air Quality Box к исполнительному устройству(реле, розетки)
Осуществляется на стороне датчика EFEKTA Smart Air Quality Box. Для привязки (биндинг) датчика EFEKTA Smart Air Quality Box к исполнительному устройству, для прямой передачи данных необходимо в веб интерфейсе контроллера перейти на страницу датчика EFEKTA Smart Air Quality Box и далее на вкладку «Связь».
В первом поле слева выбрать «1», в следующем поле, в выпадающем списке выбрать исполнительное устройство к которому необходимо сделать привязку, в следующем поле ввести номер кластера на реле. Правее выбрать кластер OnOff. Еще правее нужно нажать на кнопку «Связать».
Добавление внешнего конвертера в zigbee2mqtt - https://telegra.ph/Dobavlenie-vneshnego-konvertera-v-zigbee-2-mqtt-12-11
Добавление внешнего шаблона в Спрут Хаб - https://clck.ru/362h5z
Цветовая индикация
Многоцветная светодиодная интеллектуальная индикация (на базе WS2812) для отображения уровней CO₂, TVOC и PM2.5 в реальном времени:
Уровни индикации загрязнения:
Голубой - отлично
Зеленый - норма
Желтый - приемлемо
Розовый - плохо
Красный - опасно
PM2.5 (µg/m3)
<12 голубой
>=12 < 35 зеленый
>=35 < 60 желтый
>=60 < 150 розовый
>=150 красный
CO2 (ppm)
< 600 голубой
>=600 < 800 зеленый
>=800 < 1100 желтый
>=1100 < 1500 розовый
>=1500 красный
VOC (index point)
<50 голубой
>=50 <150 зеленый
>=150 <250 желтый
>=250 <400 розовый
>=400 красный
Светодиодный индикатор отображает визуально уровень PM2.5, СO2 и VOC, работает сразу со всеми тремя типами данных. Уровень яркости светодиода настраивается через zigbee сеть в диапазоне 0-100%, настройка по умолчанию 1% яркости. Светодиод можно отключить командой через zigbee сеть.
Технические характеристики:
Модель: EFEKTA Smart Air Quality Box
Протокол: ZigBee 3.0
Радиомодуль: EBYTE E18-MS1PA1-IPEX (20 dbm)

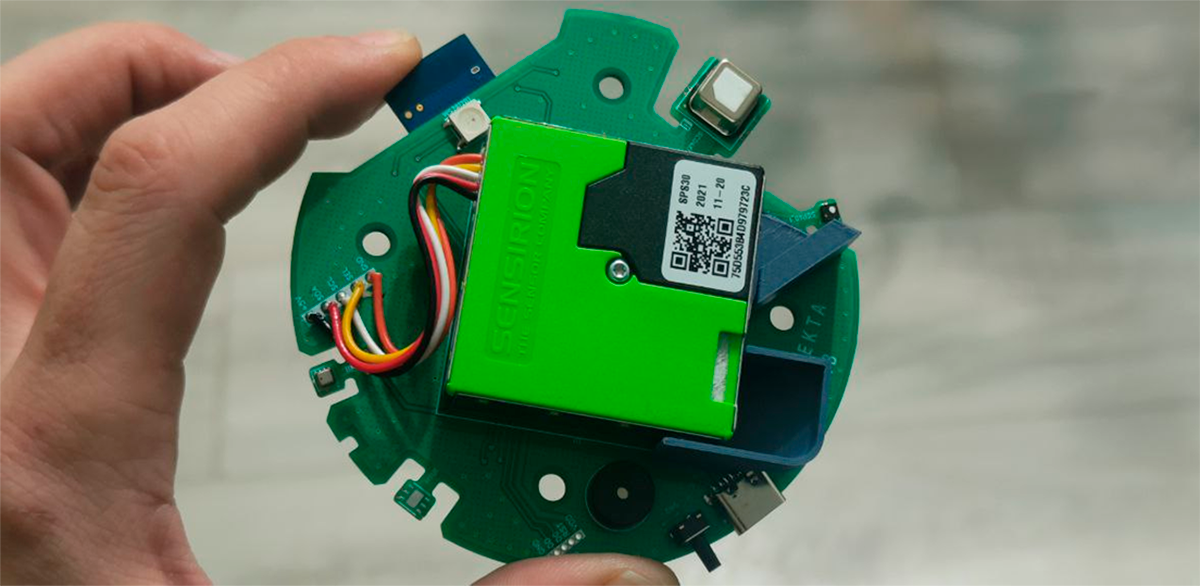

Основной сенсор: SPS30 (Сертифицированный MCERTS датчик твердых частиц (PM) SPS30 знаменует собой новый технологический прорыв в области оптических датчиков твердых частиц. Принцип измерения основан на лазерном рассеянии и использует инновационную технологию защиты от загрязнения Sensirion. Эта технология в сочетании с высококачественными и долговечными компонентами обеспечивает точные измерения с момента первой эксплуатации устройства и на протяжении всего срока его службы, составляющего более десяти лет.)
Дополнительный сенсор №1: SCD40 (цифровой фото акустический NDIR сенсор углекислого газа, PASens® and CMOSens® technology)
Дополнительный сенсор №2: SGP40 (цифровой MEMS сенсор VOC (летучих органических соединений, CMOSens® Technology)
Вспомогательный сенсор №1: BME280 (цифровой датчик атмосферного давления, температуры и влажности воздуха)
Размеры корпуса: 4 × 5.5 × 1.8 см
Диапазон измерения твердых частиц PM2.5: 400-10000, точность в диапазоне 400-2000 ±(50 ppm + 5% от показания)
Диапазон измерения твердых частиц PM1: 400-10000, точность в диапазоне 400-2000 ±(50 ppm + 5% от показания)
Диапазон измерения твердых частиц PM10: 400-10000, точность в диапазоне 400-2000 ±(50 ppm + 5% от показания)
Диапазон измерения углекислого газа: 400-10000, точность в диапазоне 400-2000 ±(50 ppm + 5% от показания)
Дрейф точности CO2: ±(5 ppm + 0,5 % от показания) через пять лет при активированной автоматической самокалибровке (ASC)
Диапазон измерения летучих органических соединений: 0-500 VOC Index
Атмосферное давление (bme280), диапазон: 300hPa – 1100hPa (Arp ±0.12hPa),
что эквивалентно диапазону от -500 до 9000 м над уровнем моря;
Cенсор температуры(BME280): -40°C ~ + 85 °C
Точность: 0.2°C
Cенсор влажности воздуха (BME280), диапазон: -0% - 100%
Точность: 2%
Питание: USB Type C (поддерживается работа с БП с протоколами быстой зарядки)
Продажа: АлиЭкспресс
Группа DIY DEV в Телеграм
Если Вы увидели ошибку или неточность в этом описании, пожалуйста сообщите о ней - https://t.me/EfektaLab .
