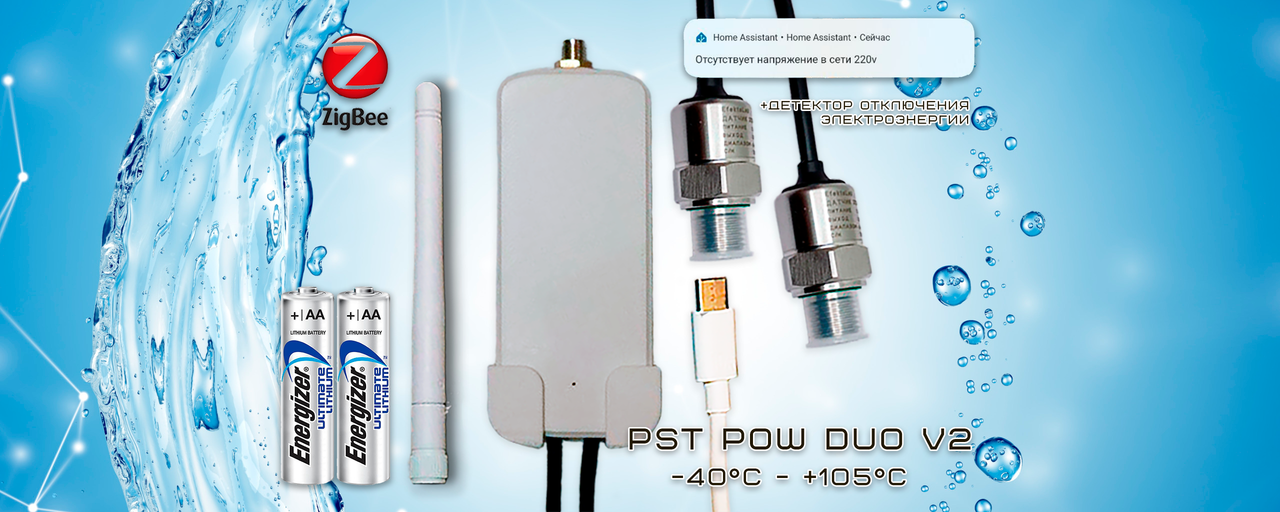

Датчик давления жидкости/газа контактный двойной, с детектором отключения электроэнергии EFEKTA PST POW DUO v2
Датчик давления EFEKTA PST POW DUO V2 c двумя внешними сенсорами давления (широкий рабочий диапазон). Питание USB type c, резервное питание 2 батарейки АА. Предназначен для работы в сетях Zigbee. Работает в системах автоматизации Home Assistant через Zigbee2mqtt, ZHA, в Спрут Хаб. Подходит для мониторинга давления жидкости в системах водоснабжения, отопления. Рекомендуется для мест, где с прохождением сигнала могут быть затруднения, помехи.
Так как в датчике используется двойное питание, появляется возможность использовать датчик как детектор наличия напряжения на объекте. При отсутствии питания на линии USB датчик автоматически переключится на резервное питание и отправит в сеть сообщение об отсутствии основного питания. При использовании резервирования питания и на хабе появляется возможность удаленно информировать и об отсутствии питания.

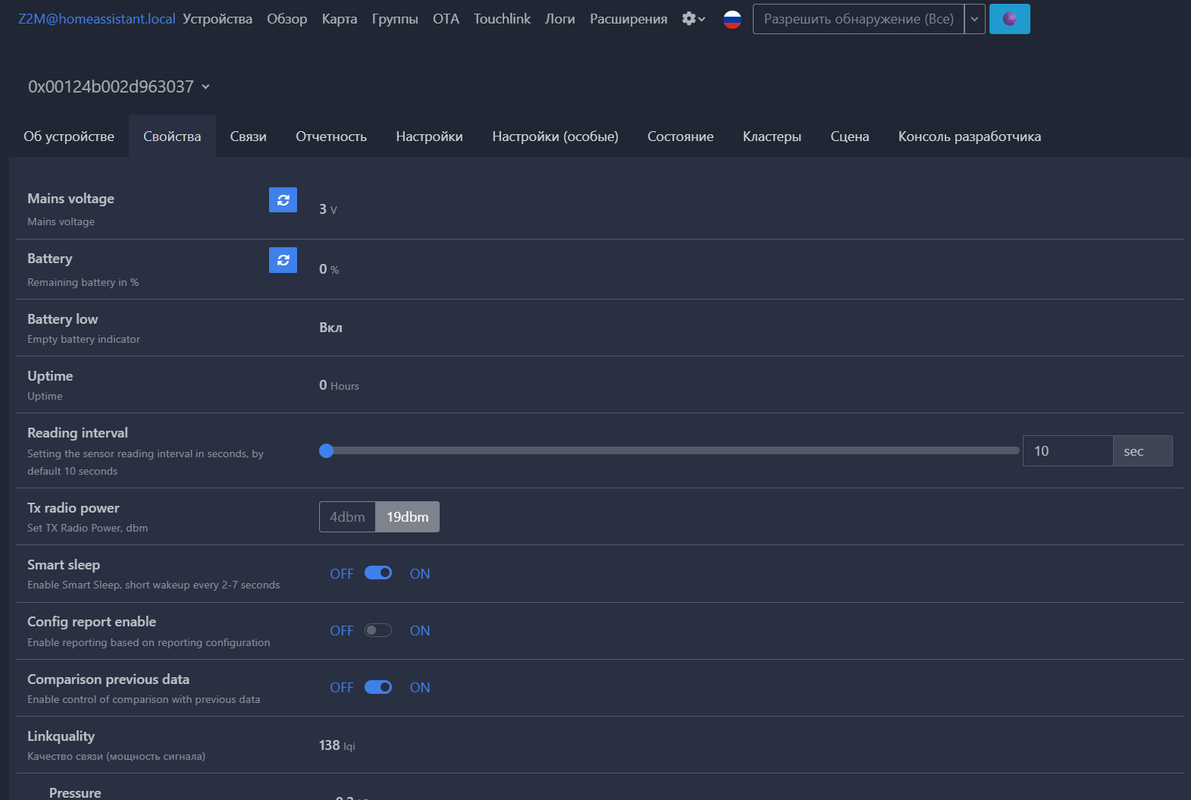

Основные свойства датчика EFEKTA PST POW DUO v2:
Pressure_1 - Измеренное значение давления в кПа на первом сенсоре, передаётся датчиком
Bar_1 - Измеренное значение давления в Бар на первом сенсоре *1
Psi_1 - Измеренное значение давления в фунтах на квадратный дюйм (PSI) на первом сенсоре *2
Temperature_1 - Измеренное значение температуры на первом сенсоре
Pressure_2 - Измеренное значение давления в кПа на втором сенсоре, передаётся датчиком
Bar_2 - Измеренное значение давления в Бар на втором сенсоре *1
Psi_2 - Измеренное значение давления в фунтах на квадратный дюйм (PSI) на втором сенсоре *2
Temperature_2 - Измеренное значение температуры на втором сенсоре
Battery low - Флаг указывает на то, что батарейки этого устройства почти разряжены
Battery - Оставшийся заряд в %. Обновляется один раз в 6 часов или по нажатию кнопки на устройстве.
Mains voltage - Напряжение питания датчика в вольтах
Mains power supply lost - Флаг указывает на то, что основное питание на датчике отсутствует, датчик переключился на резервное питание.
Uptime - Время работы устройства в часах с момента прошивки устройства

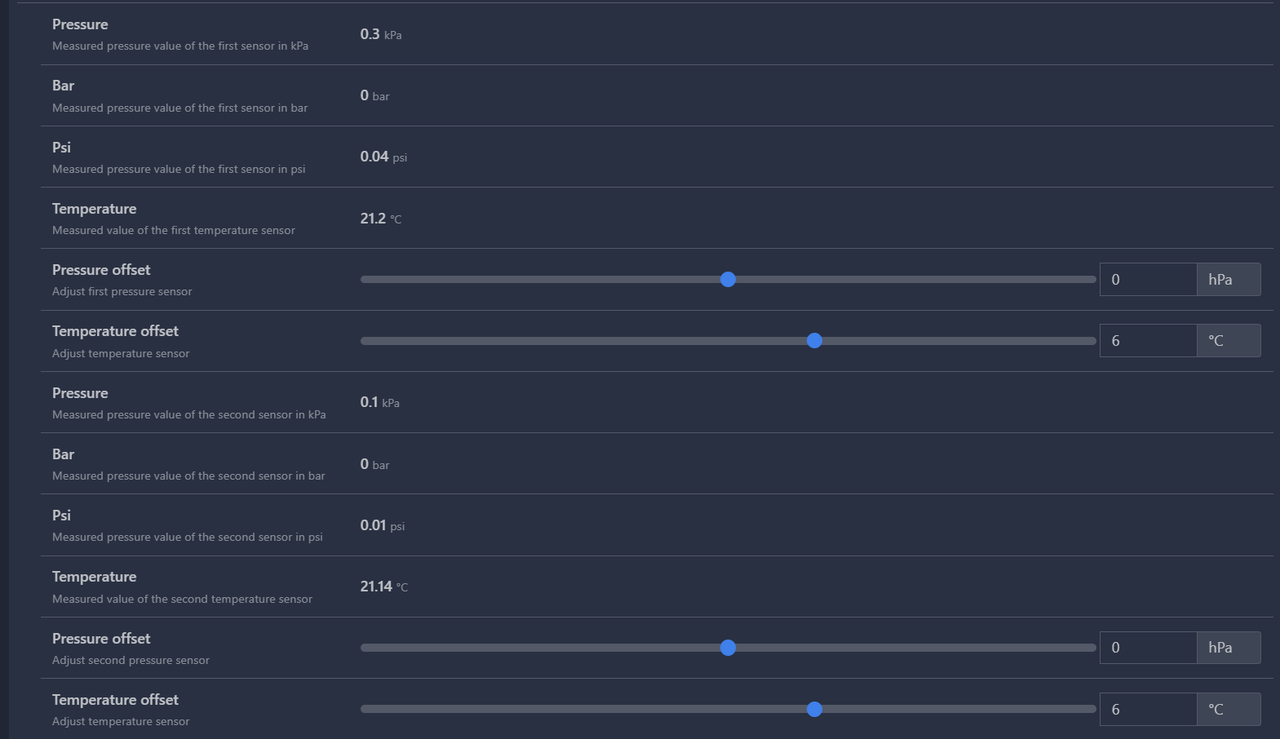

Конфигурационные свойства датчика EFEKTA PST POW DUO v2:
Pressure offset_1 - Отрегулировать давление первого сенсора, шаг 1 гПа
Temperature offset_1 - Отрегулировать температуру первого сенсора, шаг 0.1°C
Pressure offset_1 - Отрегулировать давление второго сенсора, шаг 1 гПа
Temperature offset_1 - Отрегулировать температуру второго сенсора, шаг 0.1°C
Reading interval - Установка интервала считывания сенсора. Установка времени в секундах, по умолчанию 10 секунд.
Tx radio power - Установка мощности радиопередатчика, в dbm (4dBm или 19dBm)
Config report enable - Включение отправки отчетов на основе конфигурации отчетов (BDB). В датчике реализованы два типа отправки данных. 1. На основе внутреннего таймера и предустановленного порога температуры для сравнения с предыдущими считанными данными (0.25 °C). 2. Hа основе конфигурации отчетов, которые сообщает хост датчику. Этот функционал реализован для совместимости работы датчика с хабами поддерживающими конфигурацию отчетов, такие как zigbee2mqtt и с хабами не поддерживающими конфигурацию отчетов, такими как Яндекс хаб. По умолчанию включен режим отправки отчетов по внутреннему таймеру.
Comparison previous data - Включить контроль сравнения с предыдущими данными. Этот функционал работает только в режиме работы датчика - отправка отчетов по внутреннему таймеру. Если этот флаг включен, то отправка будет сделана только если новые прочитанные данные будут больше или меньше на 0.25 °C предыдущих отправленных данных. Если этот флаг отключен, то отправка будет выполнена каждый раз после чтения сенсора.
Linkquality - Качество сигнала (lqi) *3
*1 Не передается устройством, рассчитывается на стороне хоста, в z2m расчет реализован в конвертере.
*2 Не передается устройством, рассчитывается на стороне хоста, в z2m расчет реализован в конвертере.
*3 Качество связи, свойство которое не передается датчиком, а рассчитывается координатором сети на основе оценки полученных данных.
Ввод датчика в сеть, выход из сети
Для джойна(вход в сеть), нажать и удерживать кнопку, через секунду загорится светодиод, потухнет либо при начале входа в сеть, (в среднем через 5-8 секунд) либо через 15 секунд, что будет означать что датчик не нашел открытой сети (датчик выйдет из процедуры джойна). После того как светодиод потух, кнопку можно отпустить. Если вы отпустите кнопку в любой момент, то просто потухнет светодиод, и будет завершена процедура джойна.
На время ввода в сеть расположитесь не далеко от координатора (1-2 метра) или роутера с хорошим уровнем сигнала.
Если вы не видите на вкладке свойства всех значений конфигурационных атрибутов(пустые поля, переключатели в неопределенном состоянии) или на странице отчеты нет строк о батарейке, температуре, то скорее всего конфигурация, которая следует сразу за интервью, не была пройдена до конца.
Для повторного прохождения конфигурации, перейдите на главную страницу z2m, найдите строку датчика и справа нажмите на кнопку - реконфигурация (желтая кнопка), после этого нажмите 2-5 раз кнопку на датчике с интервалом 1-2 секунды. При успешном прохождении конфигурации в интерфейсе з2м должно появится "всплывающее" сообщение об успешно пройденной реконфигурации. В разделе датчика, на вкладке свойства должны появится значения и установки всех конфигурационных свойств, на странице отчеты должны появится строки с конфигурационными настройками отчетов.
Когда датчик не в сети, то короткое нажатие не имеет никакой функциональности, не происходит ничего.
Когда датчик в сети, то короткое нажатие на кнопку вызывает процедуру чтения всех сенсоров не по расписанию и отправку данных не в режиме настроенных отчетов.
Для выхода из сети зажать кнопку на 10 секунд, светодиод начнет мигать один раз в секунду, по истечении этого времени светодиод загорится на 2 секунды, кнопку можно отпустить. Датчик отправит сообщение о выходе из сети, сотрет у себя все настройки в памяти.

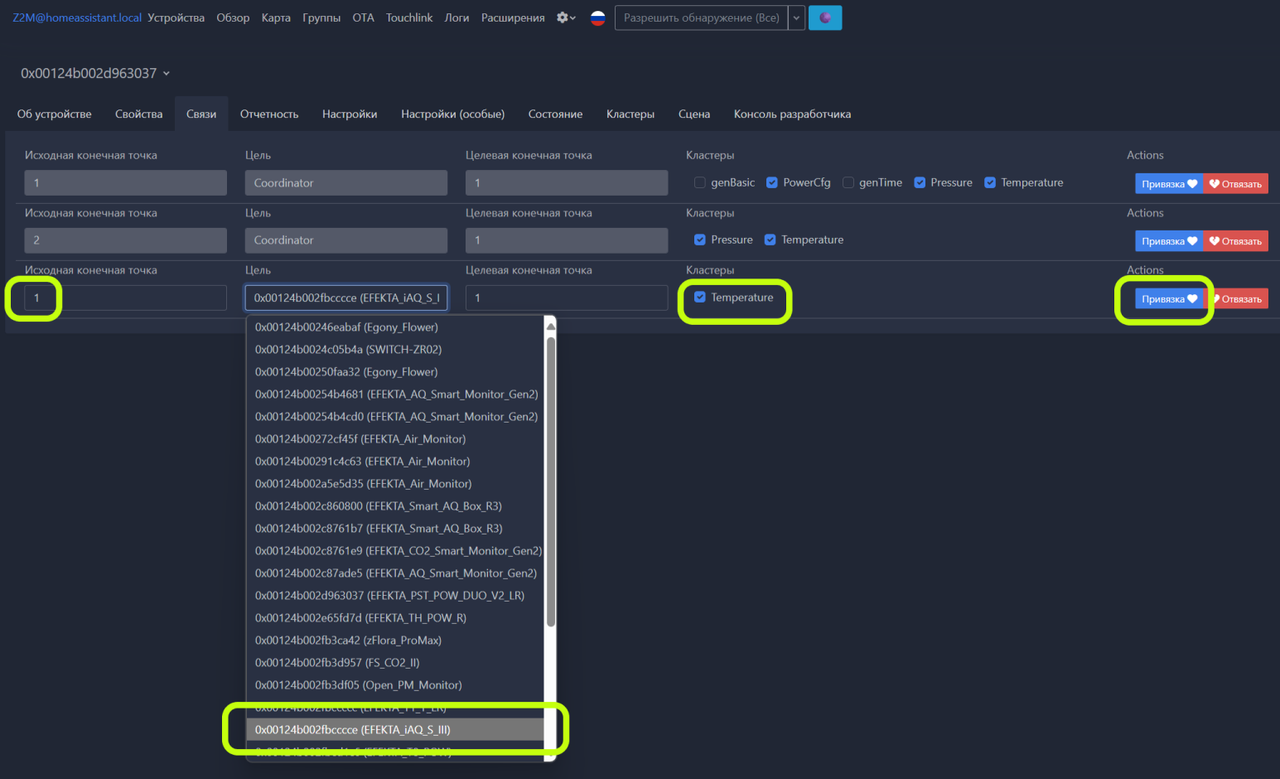

Привязка датчика к другому устройству.
Датчик можно привязать к другим устройствам по кластерам давления и температуры. Датчик будет отправлять данные по давлению и/или температуре и на сервер УД и на устройство к кoторому привязан датчик.

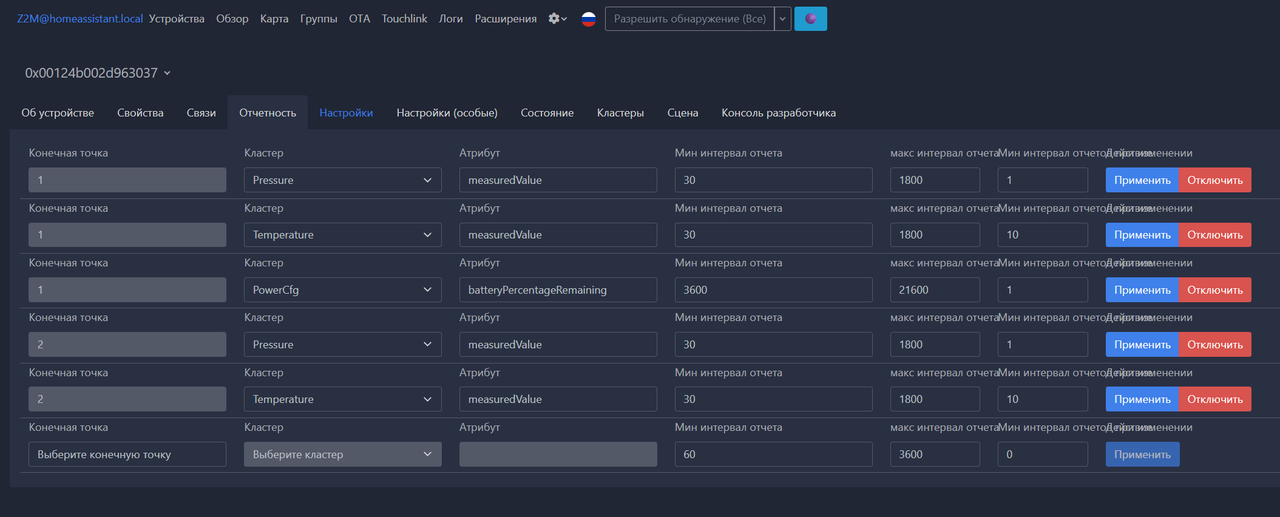

Конфигурация отчетов (Zigbee2mqtt)
Для конфигурации отчетов необходимо перейти на вкладку "Отчеты", и внести изменение в поля "Мин. интервал отчетов", "Макс. интервал отчетов", "Мин. интервал отчетов при изменении".
Мин. интервал отчетов - время, через которое будет отправлен новый отчет, при условии что новые значение изменилось в любую сторону, на величину указанную в поле "Мин. интервал отчетов при изменении", в сравнении с пердыдушими значениями. Указывется время в секундах.
Макс. интервал отчетов - время, через которое будет отправлен новый отчет, при условии что значения не менялись на величину больщую той которая уазана в поле "Мин. интервал отчетов при изменении". Указывется время в секундах.
Мин. интервал отчетов при изменении - Величина изменения данных. Для каждого типа данных указывается в своем формате, например для температуры 1 отзанчает 0.01°C, так как данные передаются типом интегер16, например температура 22.54°C, будет передана датчиком так 2254.

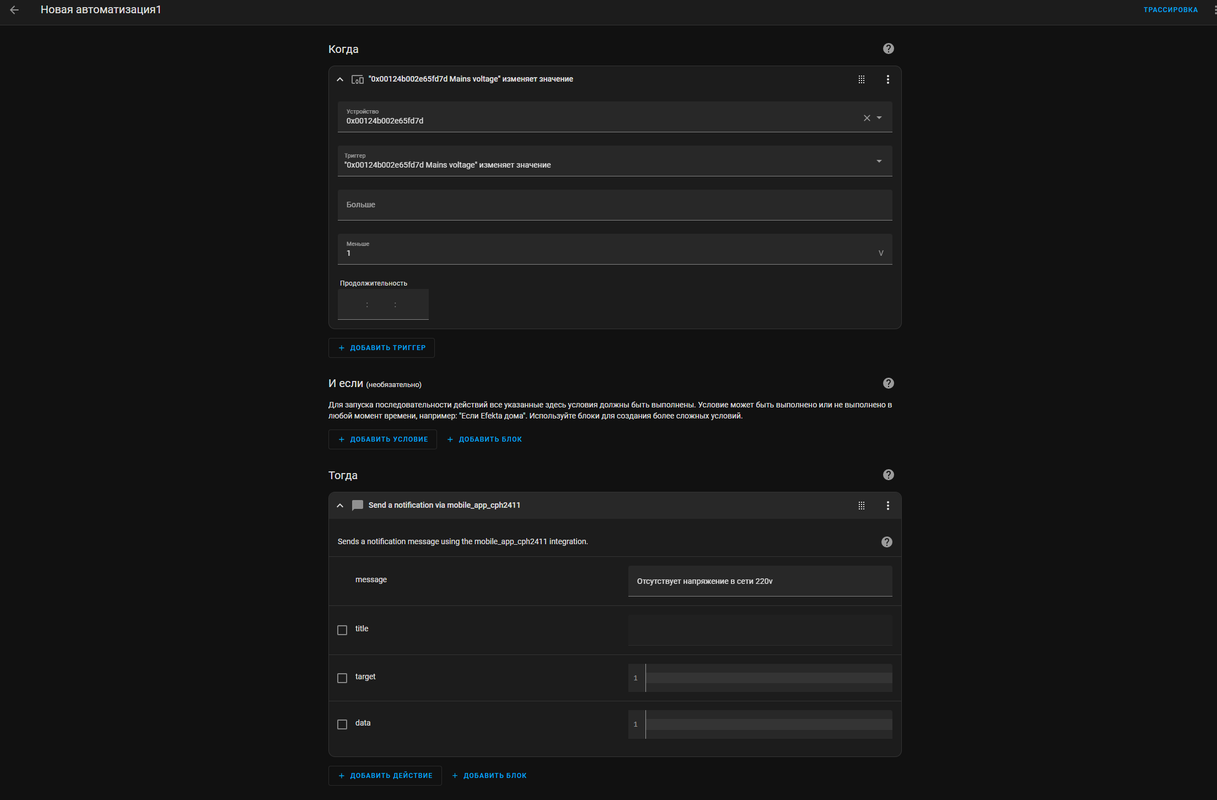

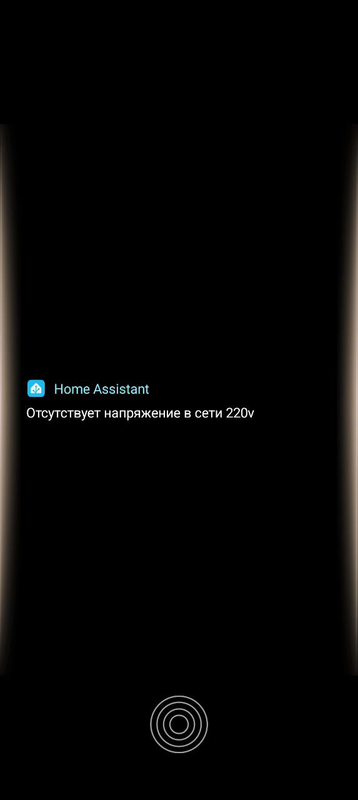

Настройка отправки уведомлений об отключении электроэнергии
В датчике реализовано детектирование подключенных сенсоров, если На датчике загорается системный светодиод, это говорит о том что какой то из двух сенсоров не виден. Так же после нескольких неудачных попыток прочитать сенсор давления, датчик отправит в сеть данные 10 bar и -40°C.
Добавление внешнего конвертера в zigbee2mqtt - https://telegra.ph/Dobavlenie-vneshnego-konvertera-v-zigbee-2-mqtt-12-11
Добавление внешнего шаблона в Спрут Хаб - https://clck.ru/362h5z
Технические характеристики:
- Модель: PST POW V2
- Протокол: ZigBee 3.0
- Размеры радио датчика: 8.5 × 4 × 3 см

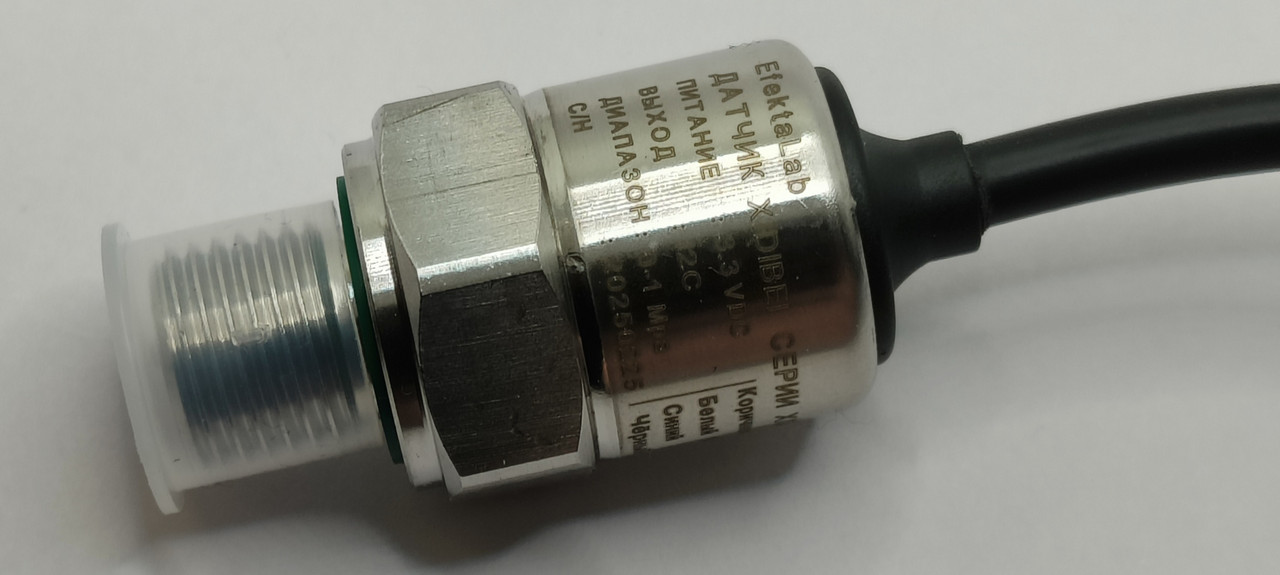

- Cенсор: два сенсора XDB401 (давление и температура)
- Длина кабеля выносного сенсора 100 см
- Корпус сенсора давления: cталь AISI 304
- Точность измерения давления 1%FS
- Рабочий температурный диапазон: -40°C ~ + 105 °C
- Давление разрыва: 300% FS
- Основное питание: USB Type C
- Резервное питание: 2 АА батарейки (не входит в комплектацию)
Комплектация:
- Датчик PST POW V2 Zigbee - 1шт.
- Сенсор давления - 2шт.
- Внешняя антенна - 1шт.
- Держатель датчика - 1шт.
- Кабель USB - 1шт.
Продажа: АлиЭкспресс
Группа DIY DEV в Телеграм
Если Вы увидели ошибку или неточность в этом описании, пожалуйста сообщите о ней - https://t.me/EfektaLab .
