Датчик давления жидкости/газа контактный двойной EFEKTA PST POW DUO v1

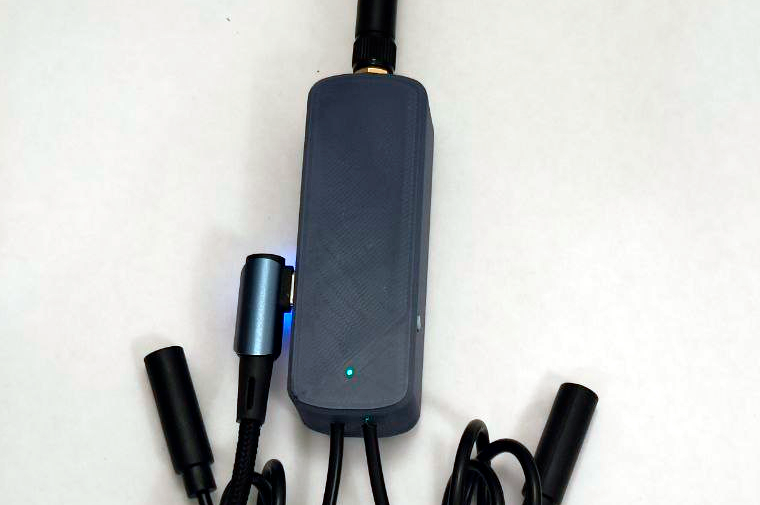

Датчик давления EFEKTA PST POW DUO v1 c двумя внешними сенсором KY-I2C-3V3. Питание USB type c, резервное питание 2 батарейки ААА. Роутер сети zigbee. Предназначен для работы в сетях Zigbee. Работает в системах автоматизации Home Assistant через Zigbee2mqtt, в Спрут Хаб. Подходит для мониторинга давления жидкости в системах водоснабжения, отопления. Вариант с выносной антенной рекомендуется для мест, где с прохождением сигнала могут быть затруднения, помехи.

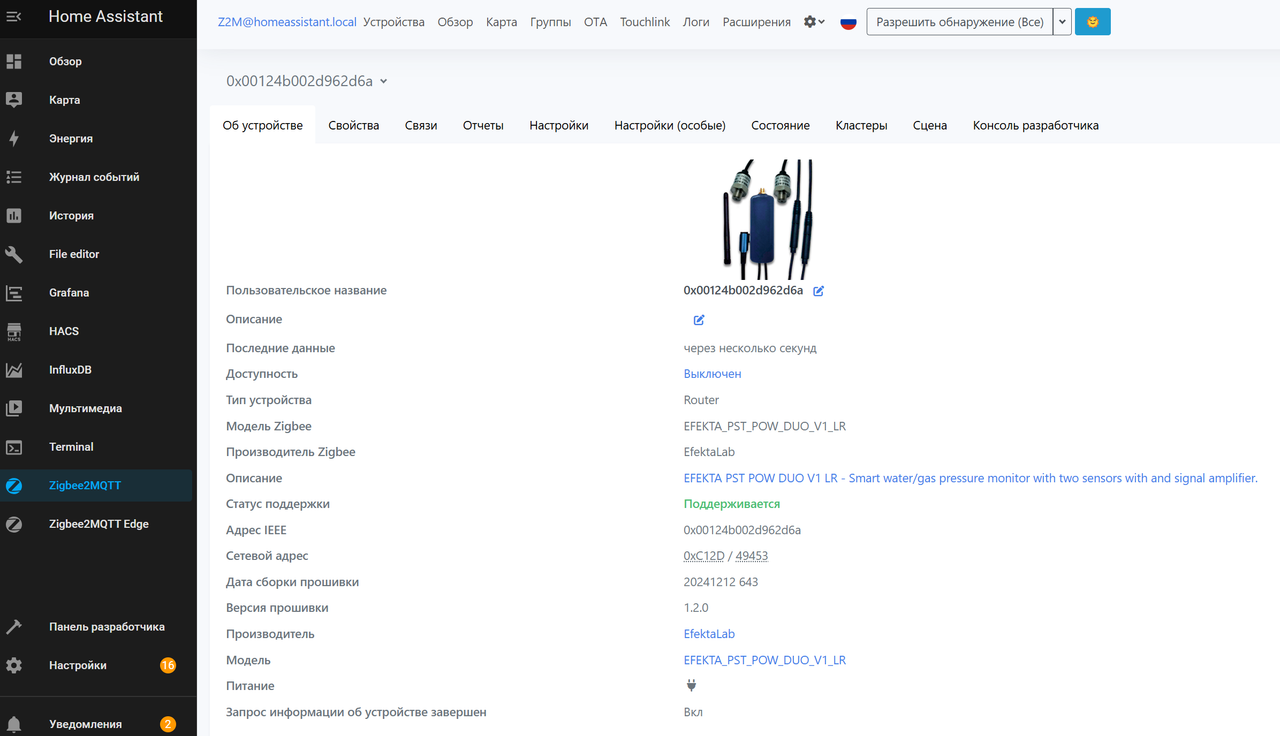

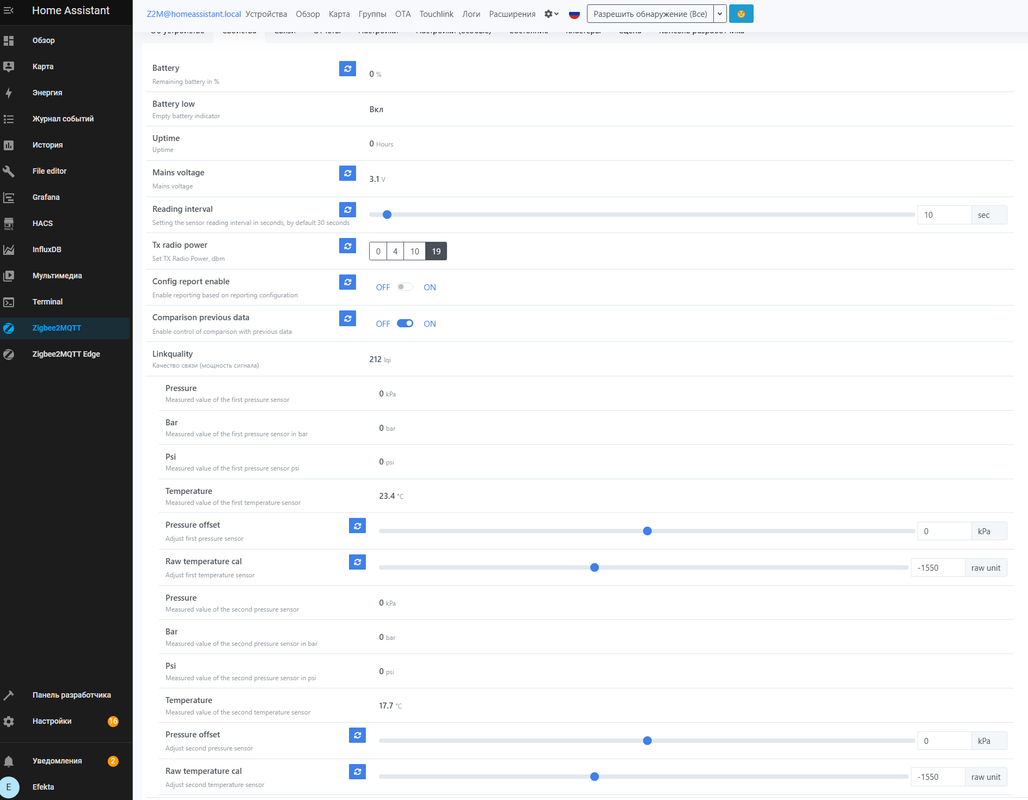

Свойства датчика EFEKTA PT POW DUO v1:

Pressure_1 - Измеренное значение давления в кПа на первом сенсоре, передаётся датчиком

Bar_1 - Измеренное значение давления в Бар на первом сенсоре *1

Psi_1 - Измеренное значение давления в фунтах на квадратный дюйм (PSI) на первом сенсоре *2

Temperature_1 - Измеренное значение температуры на первом сенсоре

Pressure_2 - Измеренное значение давления в кПа на втором сенсоре, передаётся датчиком

Bar_2 - Измеренное значение давления в Бар на втором сенсоре *1

Psi_2 - Измеренное значение давления в фунтах на квадратный дюйм (PSI) на втором сенсоре *2

Temperature_2 - Измеренное значение температуры на втором сенсоре

Battery low - Флаг указывает на то, что батарейки этого устройства почти разряжены

Battery - Оставшийся заряд в %. Обновляется один раз в 6 часов или по нажатию кнопки на устройстве.

Mains voltage - Напряжение питания датчика в вольтах

Mains power supply lost - Флаг указывает на то, что основное питание на датчике отсутствует, датчик переключился на резервное питание.

Reading interval - Установка интервала считывания сенсора. Установка времени в секундах, по умолчанию 10 секунд. Минимальный интервал 3 секунды, максимальный интервал 360 секунд.

Config report enable - Включение отправки отчетов на основе конфигурации отчетов (BDB). В датчике реализованы два типа отправки данных. 1. На основе внутреннего таймера и предустановленного порога температуры для сравнения с предыдущими считанными данными (0.01 Bar и 0.10 °C). 2. Hа основе конфигурации отчетов, которые сообщает хост датчику. Этот функционал реализован для совместимости работы датчика с хабами поддерживающими конфигурацию отчетов, такие как zigbee2mqtt и с хабами не поддерживающими конфигурацию отчетов, такими как Яндекс хаб. По умолчанию включен режим отправки отчетов по внутреннему таймеру.

Comparison previous data - Включить контроль сравнения с предыдущими данными. Этот функционал работает только в режиме работы датчика - отправка отчетов по внутреннему таймеру. Если этот флаг включен, то отправка будет сделана только если новые прочитанные данные будут больше или меньше на 0.25 °C предыдущих отправленных данных. Если этот флаг отключен, то отправка будет выполнена каждый раз после чтения сенсора.

Raw_temperature_cal_1 - Отрегулировать температуру первого сенсора, шаг 1 единица необработанного значения. (пример: для коррекции температуры с 15°C на 20°C отправьте в датчик значение -(минус)1200.)

Pressure offset_1 - Отрегулировать давление первого сенсора температуры, шаг 1 кПа

Raw_temperature_cal_2 - Отрегулировать температуру второго сенсора, шаг 1 единица необработанного значения. (пример: для коррекции температуры с 15°C на 20°C отправьте в датчик значение -(минус)1200.)

Pressure offset_2 - Отрегулировать давление второго сенсора температуры, шаг 1 кПа

Linkquality - Качество сигнала (lqi) *3

*1 Не передается устройством, рассчитывается на стороне хоста, в z2m расчет реализован в конвертере.

*2 Не передается устройством, рассчитывается на стороне хоста, в z2m расчет реализован в конвертере.

*3 Качество связи, свойство которое не передается датчиком, а рассчитывается координатором сети на основе оценки полученных данных.

Ввод датчика в сеть, выход из сети

Для джойна(вход в сеть), нажать и удерживать кнопку, через секунду загорится светодиод, потухнет либо при начале входа в сеть, (в среднем через 3-5 секунд) либо через 15 секунд, что будет означать что датчик не нашел открытой сети (датчик выйдет из процедуры джойна). После того как светодиод потух, кнопку можно отпустить. Если вы отпустите кнопку в любой момент, то просто потухнет светодиод, и будет завершена процедура джойна.

На время ввода в сеть расположитесь не далеко от координатора (1-2 метра) или роутера с хорошим уровнем сигнала.

Если вы не видите на вкладке свойства всех значений конфигурационных атрибутов(пустые поля, переключатели в неопределенном состоянии) или на странице отчеты нет строк о батарейке, температуре, то скорее всего конфигурация, которая следует сразу за интервью, не была пройдена до конца.

Для повторного прохождения конфигурации, перейдите на главную страницу z2m, найдите строку датчика и справа нажмите на кнопку - реконфигурация (желтая кнопка),. При успешном прохождении конфигурации в интерфейсе з2м должно появится "всплывающее" сообщение об успешно пройденной реконфигурации.

В разделе датчика, на вкладке свойства должны появится значения и установки всех конфигурационных свойств, на странице отчеты должны появится строки с конфигурационными настройками отчетов.

Когда датчик не в сети, то короткое нажатие не имеет никакой функциональности, не происходит ничего.

Когда датчик в сети, то короткое нажатие на кнопку вызывает процедуру чтения всех сенсоров не по расписанию и отправку данных не в режиме настроенных отчетов.

Для выхода из сети зажать кнопку на 10 секунд, светодиод начнет мигать один раз в секунду, по истечении этого времени светодиод загорится на 2 секунды, кнопку можно отпустить. Датчик отправит сообщение о выходе из сети, сотрет у себя все настройки в памяти.

Конфигурация отчетов (Zigbee2mqtt)

Для активации работы датчика в этом режиме необходимо на вкладке "Свойства" включить опцию "Config report enable"

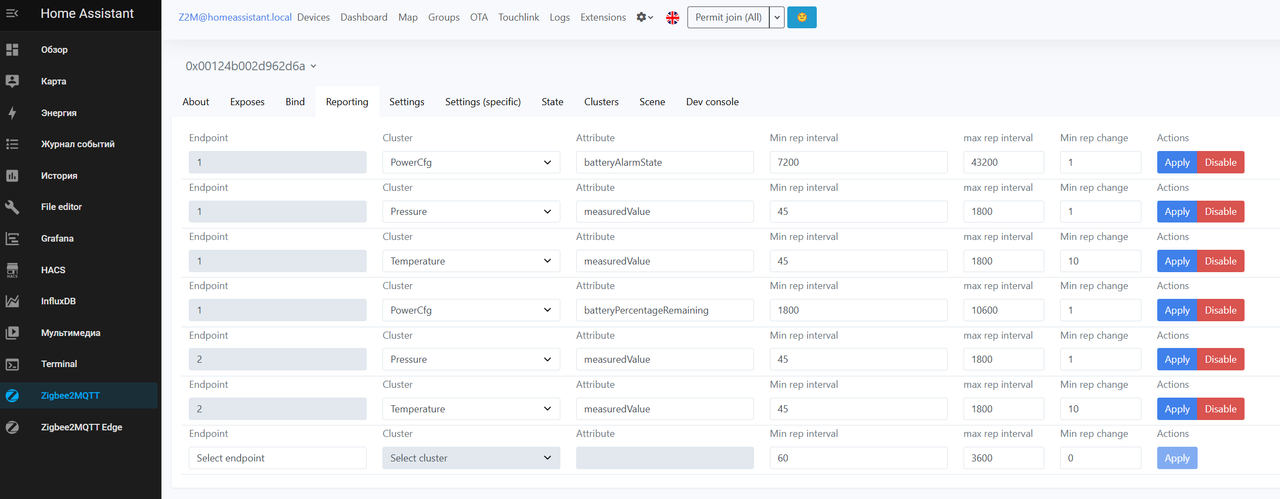

Для конфигурации отчетов необходимо перейти на вкладку "Отчеты", и внести изменение в поля "Мин. интервал отчетов", "Макс. интервал отчетов", "Мин. интервал отчетов при изменении".

Мин. интервал отчетов - время, через которое будет отправлен новый отчет, при условии что новые значение изменилось в любую сторону, на величину указанную в поле "Мин. интервал отчетов при изменении", в сравнении с пердыдушими значениями. Указывется время в секундах.

Макс. интервал отчетов - время, через которое будет отправлен новый отчет, при условии что значения не менялись на величину больщую той которая уазана в поле "Мин. интервал отчетов при изменении". Указывется время в секундах.

Мин. интервал отчетов при изменении - Величина изменения данных. Для каждого типа данных указывается в своем формате, например для температуры 1 озанчает 0.01°C, так как данные передаются типом интегер16, например температура 22.54°C, будет передана датчиком так 2254. Для давления 1 равна 1 kPa (0.01 Bar).

Добавление внешнего конвертера в zigbee2mqtt - https://telegra.ph/Dobavlenie-vneshnego-konvertera-v-zigbee-2-mqtt-12-11

Добавление внешнего шаблона в Спрут Хаб - https://clck.ru/362h5z

В датчике реализовано детектирование подключенных сенсоров, если На датчике загорается системный светодиод, это говорит о том что какой то из двух сенсоров не виден. Так же после нескольких неудачных попыток прочитать сенсор давления, датчик отправит в сеть данные 10 bar и-40°C.
