Датчик давления жидкости/газа контактный EFEKTA ePST POW с дисплеем e-ink

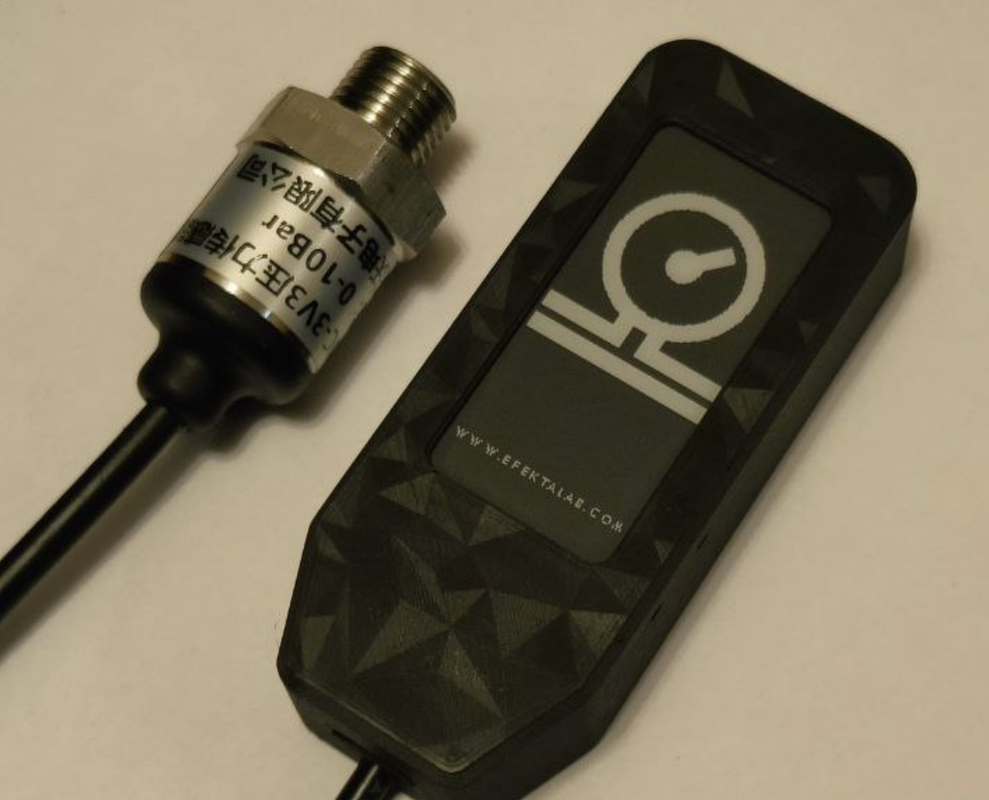

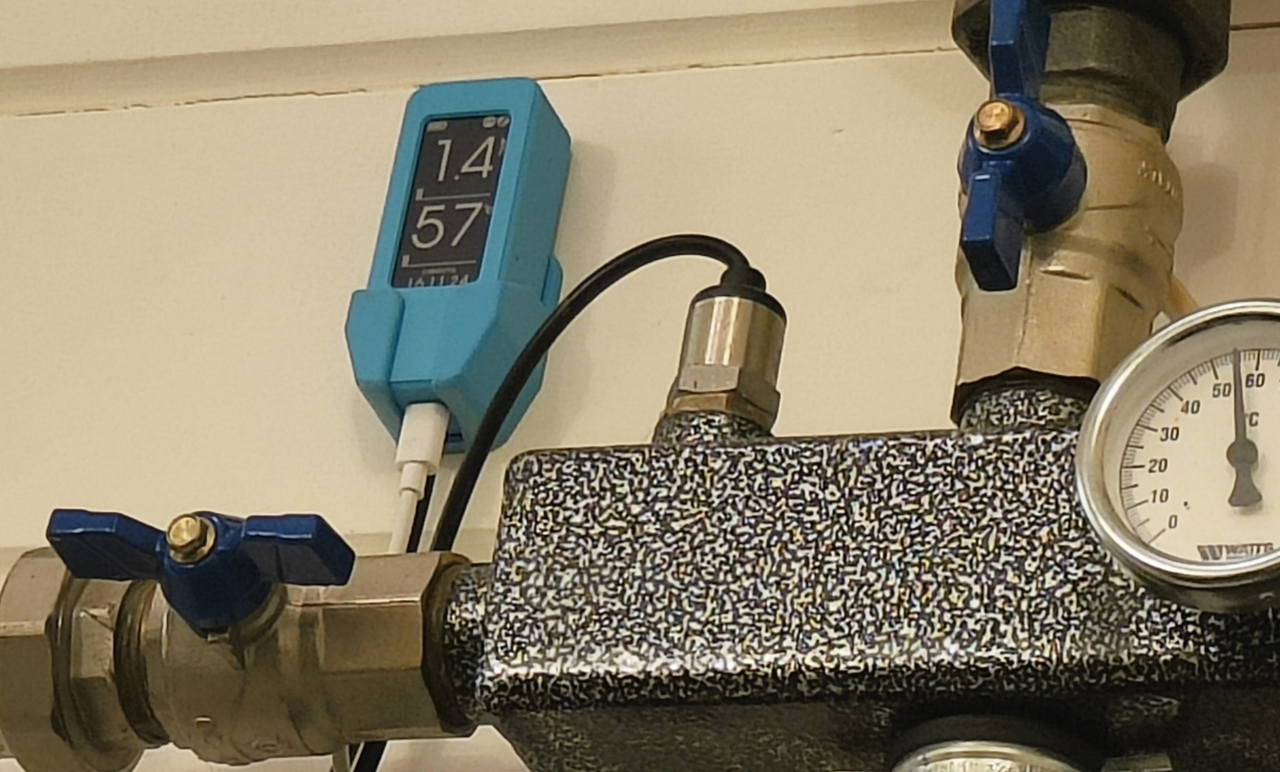

Датчик давления c e-ink дисплеем EFEKTA ePST POW, c внешним сенсором KY-I2C-3V3. Питание USB type c, резервное питание 2 батарейки ААА. Роутер сети zigbee. Предназначен для работы в сетях Zigbee. Работает в системах автоматизации Home Assistant через Zigbee2mqtt. Подходит для мониторинга давления жидкости в системах водоснабжения, отопления.

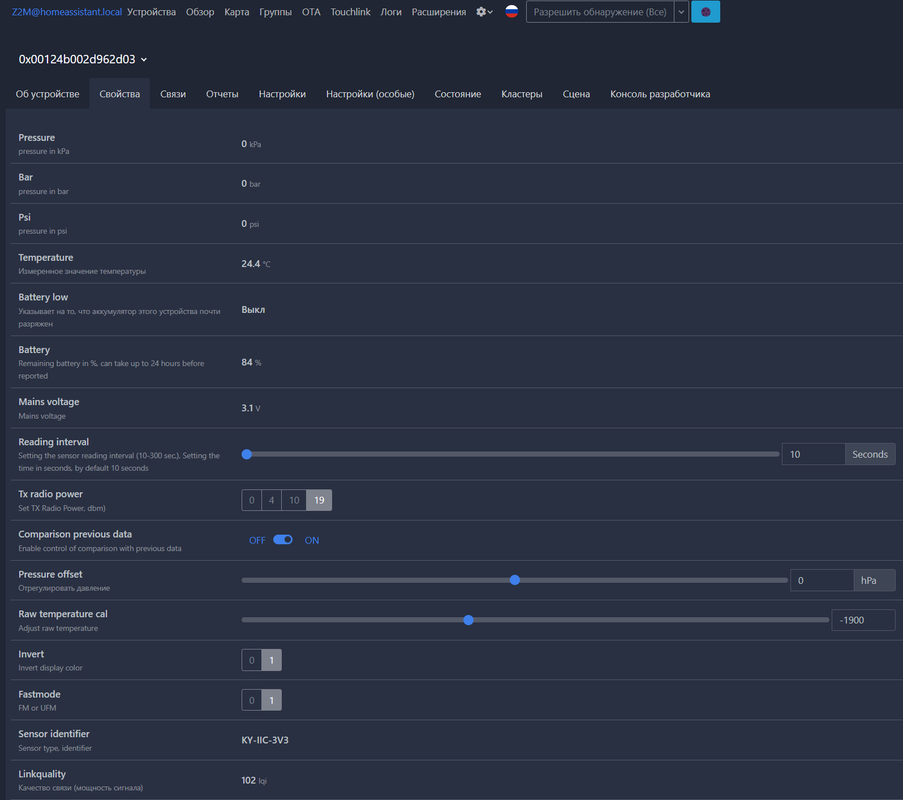

Свойства датчика EFEKTA ePST POW:

Pressure - Измеренное значение давления в кПа, передаётся датчиком

Bar - Измеренное значение давления в Бар *1

Psi - Измеренное значение давления в фунтах на квадратный дюйм (PSI) *2

Temperature - Измеренное значение температуры с внутреннего сенсора

Battery low - Флаг указывает на то, что батарейки этого устройства почти разряжены

Battery - Оставшийся заряд в %. Обновляется один раз в 6 часов или по нажатию кнопки на устройстве.

Mains voltage - Напряжение питания датчика в вольтах

Reading interval - Установка интервала считывания сенсора. Установка времени в секундах, по умолчанию 20 секунд для версии с стандартным радиомодулем, 40 секунд для версии с усилителем сигнала. Минимальный интервал 10 секунд, максимальный интервал 360 секунд.

Tx radio power - Установка мощности радиопередатчика, в dbm

Comparison previous data - Включить контроль сравнения с предыдущими данными. Этот функционал работает только в режиме работы датчика - отправка отчетов по внутреннему таймеру. Если этот флаг включен, то отправка будет сделана только если новые прочитанные данные будут больше или меньше на 0.25 °C предыдущих отправленных данных. Если этот флаг отключен, то отправка будет выполнена каждый раз после чтения сенсора.

Pressure offset - Отрегулировать давление сенсора температуры, шаг 0.1 кПа

Raw temperature_cal - Отрегулировать температуру сенсора, шаг 1 единица необработанного значения. (пример: для коррекции температуры с 15°C на 20°C отправьте в датчик значение -(минус)1200.)

Invert - инвертирование цвета дисплея

Fast mode - режим обновления e-ink дисплея, fast(1.5 сек), ultra fast (300 миллисек.)

Sensor identifier - Идентификатор установленного сенсора

Linkquality - Качество сигнала (lqi) *3

*1 Не передается устройством, рассчитывается на стороне хоста, в z2m расчет реализован в конвертере.

*2 Не передается устройством, рассчитывается на стороне хоста, в z2m расчет реализован в конвертере.

*3 Качество связи, свойство которое не передается датчиком, а рассчитывается координатором сети на основе оценки полученных данных.

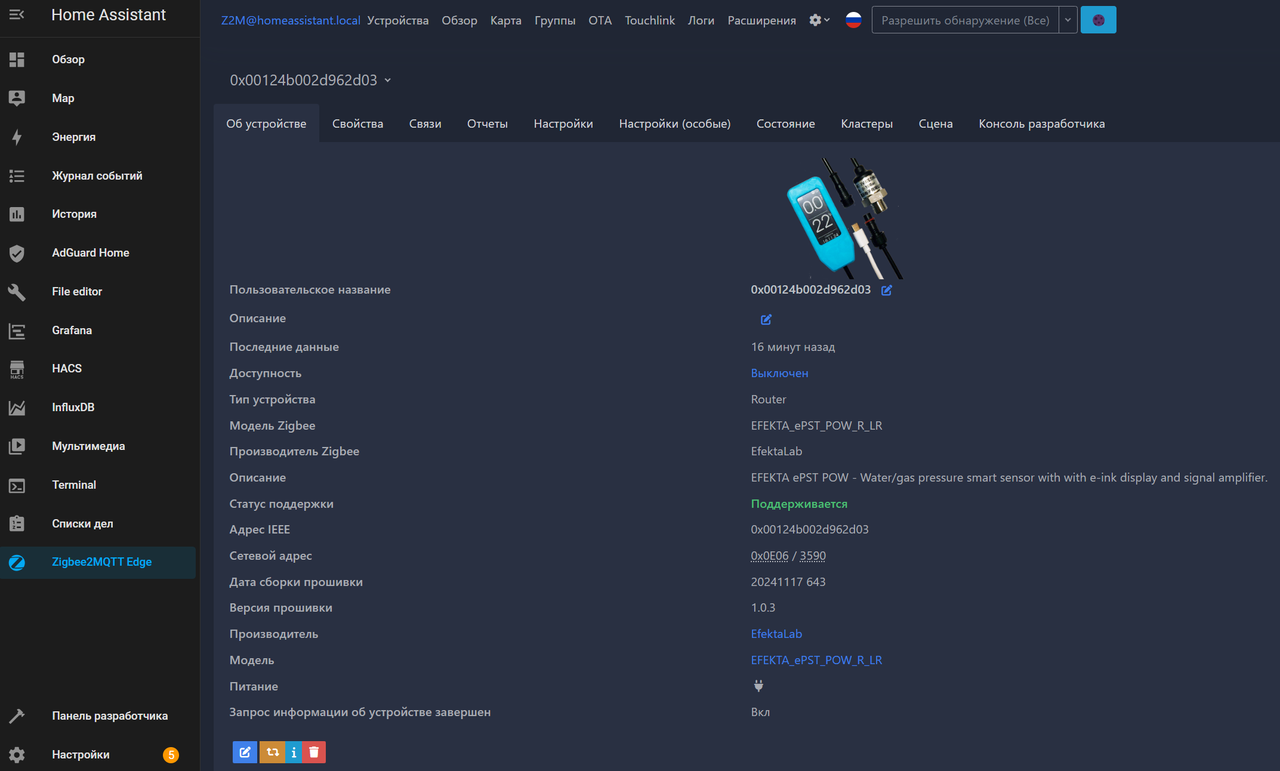

Ввод датчика в сеть, выход из сети

Для джойна(вход в сеть), нажать и удерживать кнопку, через секунду на дисплее выведется сообщение о поиске открытой для входа сети. Удерживать кнопку, в среднем через 5-8 секунд начнется вход в сеть. Если открытая сеть не найдена то датчик выйдет из режима поиска сети через 15 секунд.

На время ввода в сеть расположитесь не далеко от координатора (1-2 метра) или роутера с хорошим уровнем сигнала.

Если вы не видите на вкладке свойства всех значений конфигурационных атрибутов(пустые поля, переключатели в неопределенном состоянии) или на странице отчеты нет строк о батарейке, температуре, то скорее всего конфигурация, которая следует сразу за интервью, не была пройдена до конца.

Когда датчик в сети, то короткое нажатие на кнопку вызывает процедуру чтения всех сенсоров не по расписанию и отправку данных.

Для выхода из сети зажать кнопку на 10 секунд. Через 10 секунд на дисплее выведется сообщение о начале процедуры выхода из сети.. Датчик отправит сообщение о выходе из сети, сотрет у себя все настройки в памяти.

Добавление внешнего конвертера в zigbee2mqtt - https://telegra.ph/Dobavlenie-vneshnego-konvertera-v-zigbee-2-mqtt-12-11

Добавление внешнего шаблона в Спрут Хаб - https://clck.ru/362h5z

Технические характеристики:

Модель: ePST POW

Протокол: ZigBee 3.0

Размеры радио датчика: 8 × 3 × 3 см

Cенсорs: KY-I2C-3V3 (давление и температура)

Длина кабеля выносного сенсора 60 см

Корпус сенсора давления: cталь AISI 304

Рабочий температура диапазон датчика с e-ink дисплеем: 0 ~ + 60 °C

Рабочий температура диапазон сенсора: -20 ~ + 60 °C

Точность сенсора давления: 0.05 Bar
