ДП-5В
Владислав Монолітович.
На каналі і в чаті досить часто були згадки про якийсь "Дозиметричний пристрій-5 Військовий". Тож сьогодні ми поговоримо про "його світлість" сундук ДП-5В
"Його світлість" це не зовсім безпідставний жарт, адже цей дозиметр(а точніше радіометр) може вимірювати аж до 200Р/година. 90% інших дозиметрів здохне уже при декількох рентгенах/годину. Ми звичайно не термінатори щоб лазити під таким їбанутим фоном, але це гарантія що він не заткнеться у непідходящий момент, принаймні по питанню з датчиками.
ТТХ:
Розміри пристрою: 82x134x163 мм.
Розмір зонду: ⌀50x164 мм.
Працює в інтервалі температур від -50 до +50 при відносній вологості 65±15%.
Час для виходу в режим ≈40 секунд (якщо поставлені нові конденсатори, то буквально декілька секунд).
Доп. похибка при зміні температури в 10C° при норм. умовах в діапазоні від +20 до -50 не перевищує 5%, в діапазоні від +20 до +50C° ≈10%.
Вага не перебільшує 3.200 грам.

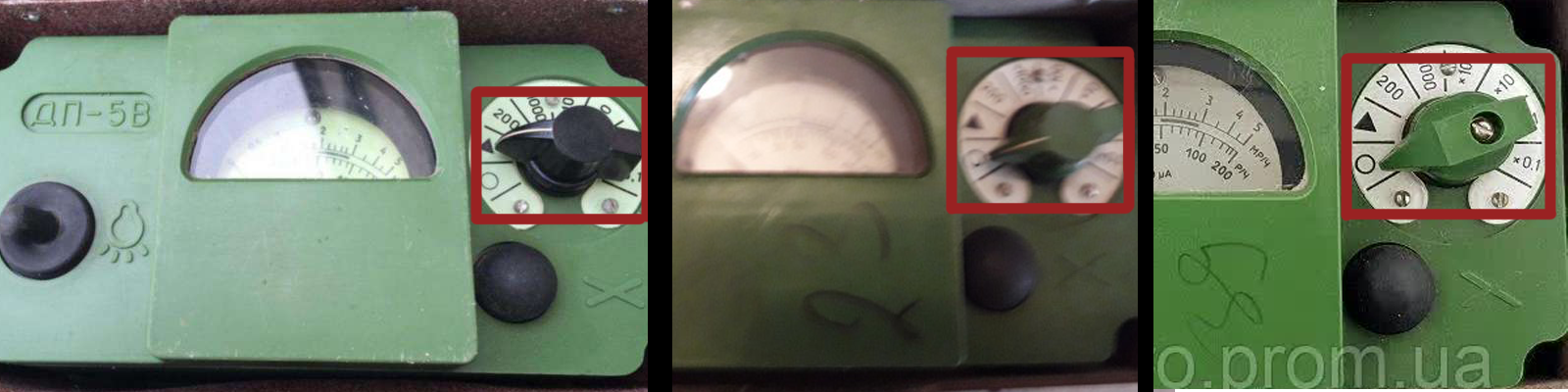

Пристрій випускався приблизно з кінця 70-х до 1991 року. В інтернеті, переважно на ОЛХ можна знайти в різній комплектації(про неї згодом) за ціну приблизно до 2 тисяч (можна і за 700 знайти, але треба вичікувати). Загалом не рахуючи менш хорошого попередника ДП-5Б і наступника МКС-У є 3 версії. Вони випускалися в різні роки, зліва йде найстаріша версія, направо молодші і "допиленіші". Визначити їх можна по кольору і формі ручки. В старих версіях чорна кругла ручка, в більш новіших і ймовірно живучіших, зелена прямокутна ручка.
Вимірювання:
Пристрій вимірює в діапазоні від 50 Мікрорентген/г, до 200 Рентген/г. Хто забувся норми, ось пам'ятка, випишіть. Для цього у нього є 6 піддіапазонів:
x200 - Вимірює від 5 до 200 Рентген/г
x1000 -Вимірює від 500 до 5000 мілліРентген/г
x100 - Вимірює від 50 до 500 мілліРентген/г
x10 - Вимірює від 5 до 50 мікроРентген/г
x1 - Вимірює від 0.5 до 5 мілліРентген/г
x0.1 - Вимірює від 0 до 500 мікроРентген/г
Вимірювання на практиці:

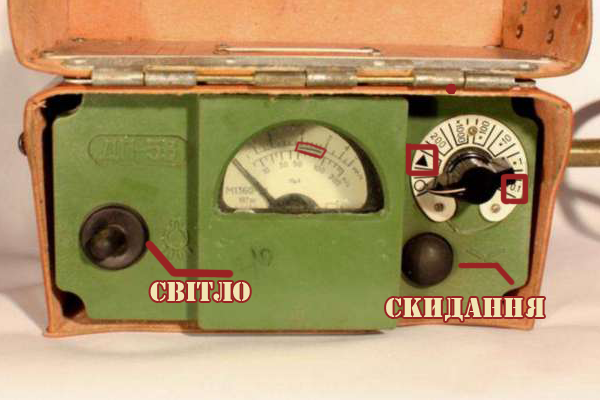

Вимірювання проходить так: після очистки контактів і вставлення 2 елементів живлення (третій потрібен для підсвітки), потрібно перевести перемикач на "трикутник". Пристрій повинен тихо загудіти, і стрілка на мікроамперметрі повинна протягом ≈40 секунд (з новими конденсаторами можливо миттєво) встати в "режим". Це така жирна лінія на шкалі, позначив її багряним щоб краще було видно. Після того як стрілка стала в режим, переведіть перемикач у саме останнє положення, а саме x0.1. Підключіть за наявності навушники у роз'єм зліва, і слідкуйте за стрілкою. Якщо у вас стрілка пішла в "зашкал", переведіть його в наступний піддіапазон (у нашому випадку x1) і натисніть кнопку скидання для швидкого онулення стрілки. Якщо у вас зашкал у всіх діапазонах, тут 2 варіанти: або у вас щось зламалося, або ви прямо біля 4 енергоблоку ЧАЕС. Якщо у вас дозиметр тихо пищить, але не тріщить і стрілка не рухається, спробуйте на зонді рухомий елемент перемкнути на положення "К". Це контрольне джерело Б-8 (Стронцій-90) з бета випромінюванням. Єбало він вам не облуче, але датчик точно затріщить, якщо він в нормі.
Живлення:

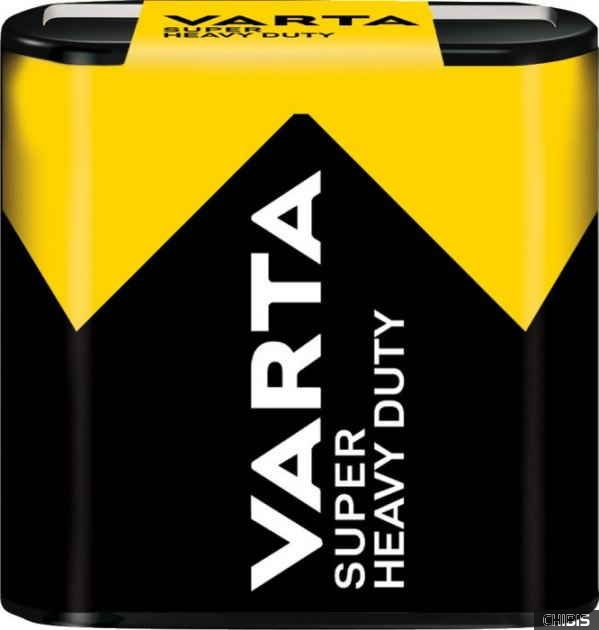

В ДП-5В потрібні батарейки 1.5V КБ-1. Їх ви не знайдете, тому що їх не було навіть в совку (оце так несподіванка)). Але. До нього чудово підходять ось такі 4.5V батарейки. Просто відкриваєте її корпус, і витягуєте 3 батарейки підходящого розміру. Зачистіть контакти, відкусіть з'єднання між самими батарейками, встановіть їх у пристрій і обов'язково ізолюйте, щоб вони не мали контакту між собою.
Також можна зробити перехідник на звичайні АА батарейки, але це займе більше часу. Детальніше тут. Використовувати такий варіант уже можна на постійній основі, бо АА батарейки набагато дешевші чим 4.5V.
______________________________________________
Якщо у вас руки не з жопи і ви взяли ДП-5В в повному комплекті, рекомендую вам зробити до нього живлення через літієвий акумулятор. Обійдеться це приблизно в 100 гривень, але значно підвищить комфорт використання. Відео можна переглянути тут.

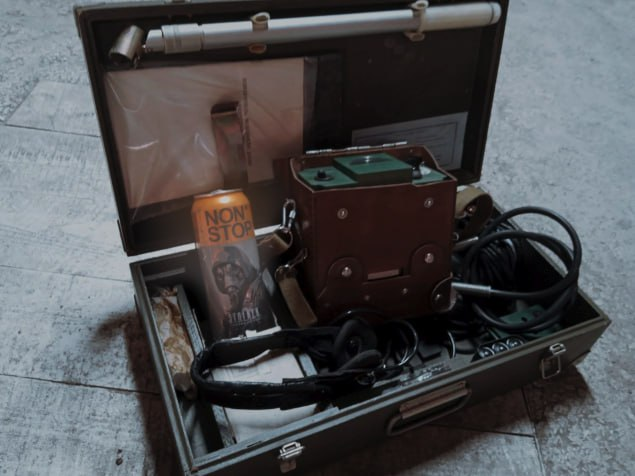

Що входить в повний комплект:
Важе ця вся дерев'яна бандура приблизно 7.5 кг, і має розміри 500x130x280мм. Виглядає дуже солідно, по сталкерськи і дає +30% ерудиції у темі радіометрії, але зараз не про це.
Сам пристрій в футлярі з дубленої шкіри. Футляр розділений на дві частини, в одній закріплений ДП-5В, в іншій лежить зонд, саме звідси можна поміняти батарейки в пристрої і є невелика кишеня для ваших приблуд або запасних батарейок.
Ремені. Зразу рекомендую замість штатних совкових карабінів, поставити нові, хоча би 1 на ремінь (їх там 2 шт). Один ремінь одягається на пояс, другий на шию. При похідному положенні ремінь який був на шиї, перекидується на плече, щоб не заважав ходьбі/бігу. Виглядає це приблизно так:
Подовжуюча штанга. Думаю тут нічого пояснювати і не треба, це така палка яка може розкручуватися, внаслідок чого ставати в довжину приблизно метр. На її кінці надійно кріпиться зонд, і через те що дріт до зонду досить довгий, ви можете спокійно дистанційно міряти предмети, не ризикуючи облучити руки.
Дільник напруги. Імхо, безкорисна річ, єдине нормальне застосування, це використати корпус для літієвого акумулятору, як вже було описано вище.
Навушники. Виглядають вони звичайно крінжово якщо порівнювати з сучасними, але що ви хочете з 1979 року. Використовувати можна, але якщо хочете бути убер-тактікулістом з підключенням звука дозиметра зразу у активні навушники (або будь які інші, просто привів приклад), то ось вам матеріал, далі Думайте самі.
Технічний опис і інструкція по пристрою, а також формуляр випробувань на різних діапазонах. Другу книженцію можете почитати раз і забути, а от перша вам може в майбутньому знадобитися, особливо коли після ядерки не буде доступу до інтернету. В благо ДП-5В це такий пристрій, який зможе починити навіть нечитаючий негр з Зімбабве, вперше відкривши цей мануал
Ремонт і доповнення:
Відео яке вирішує 90% можливих проблем. Якщо вам потрібна детальніша консультація по пристрою, або як діагностувати і ремонтувати щось, заходьте в наш чат https://t.me/chat_m8n8lit , з радістю допоможемо.
В цілому я написав всі можливі модифікації цього пристрою вище, але якщо хтось не знайшов, скопіюю канал зі всіма модифікаціями ДП-5В тут:
