DNFT или NFT «без проблем»

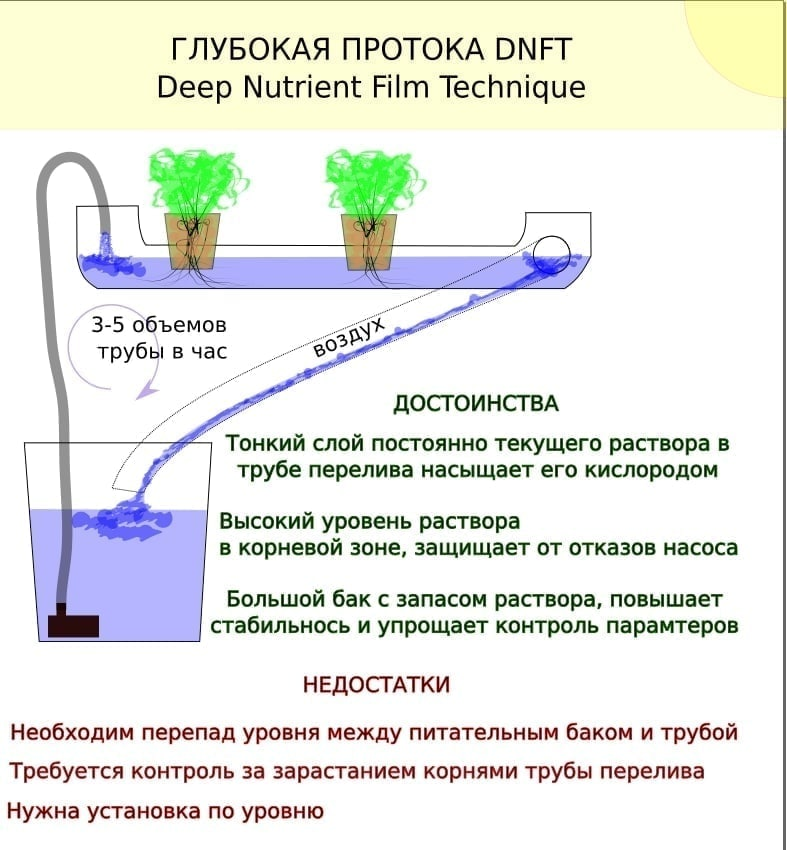

Deep NFT - модифицированная NFT, которая позволяет выращивать растения долгого цикла и иметь запас по раствору в случае отключения электричества.

Основные изменения:

1. Насыщение кислородом вынесено в отдельную часть системы - гофрированную трубу. За счет тонкого слоя слива, ребристой поверхности и турбулентности насыщение кислорода происходит до максимального уровня.

2. Толщина питательного слоя увеличена до постоянного, что позвояет:

• иметь запас раствора в коробе/трубе на случай отключения электричества;
• защитить корни от температурных скачков.

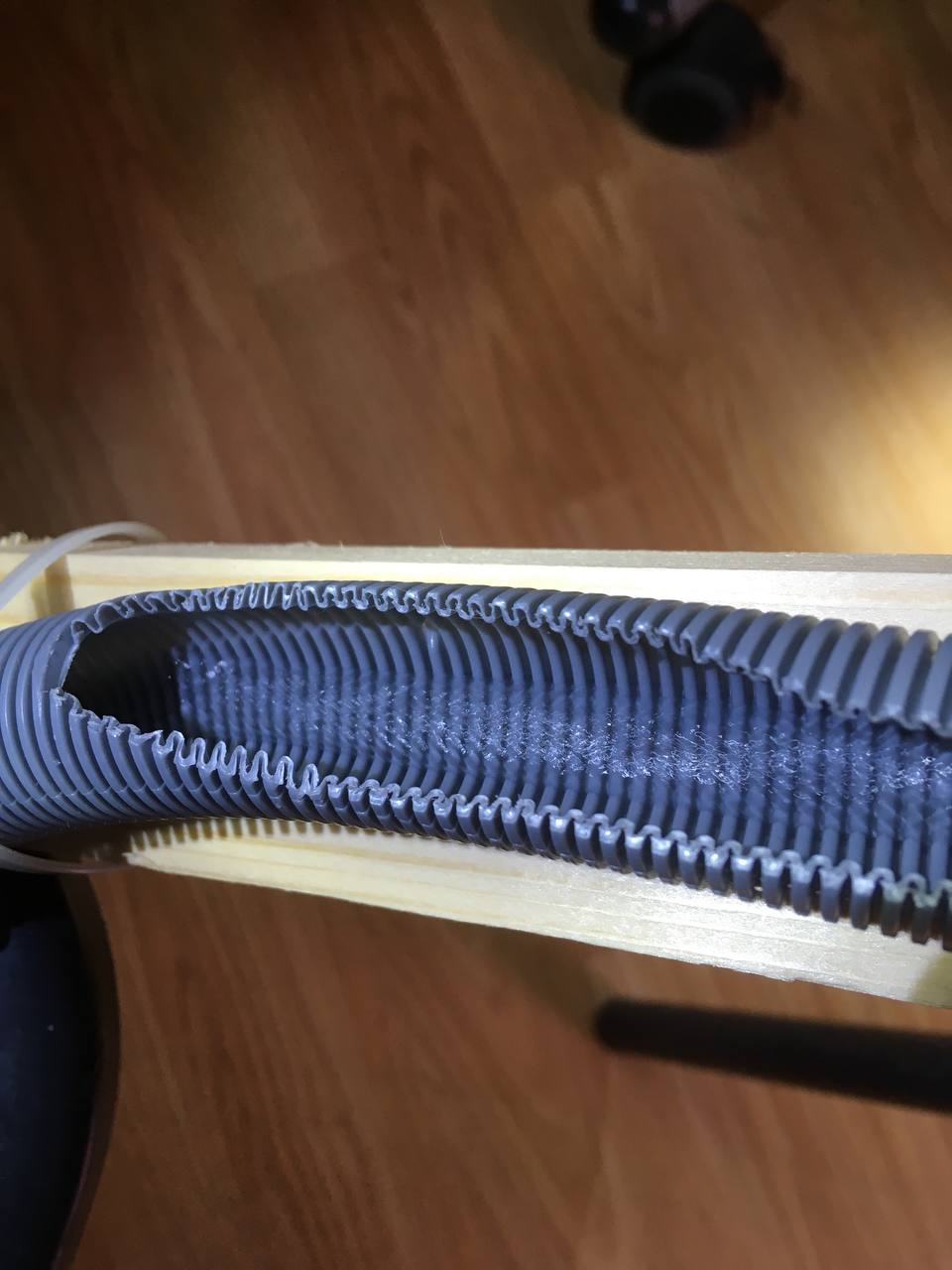

P.S. Отверстия было сделано для демонстрации неламинарного эффекта, в рабочих системах его делать нет надо.

Обязательные правила:

1. Слив должен быть больше диаметра подачи.
   (Врезка 1/2 дюйма не справляется с народной помпой на 12 вольт.)
2. Длина гофры должна быть больше либо равна длине короба/трубы.
3. Угол наклона гофры должен быть 20-30 градусов по всей длине.
4. Гофра в баке не должна иметь форму крючка, направленного вверх.
5. Шланг подачи должен быть выше уровня раствора в коробе.
6. Не ставить фильтр на слив из гофры, со временем он забьётся, что приведёт к переливу.

Пример ПРАВИЛЬНОГО УКЛОНА гофры без провисаний:

Что понадобится:

1. Вентиляционный короб

Для растений долгого цикла: 220 x 55 или 220 x 90 мм.

Для растений короткого цикла: 110 x 55.

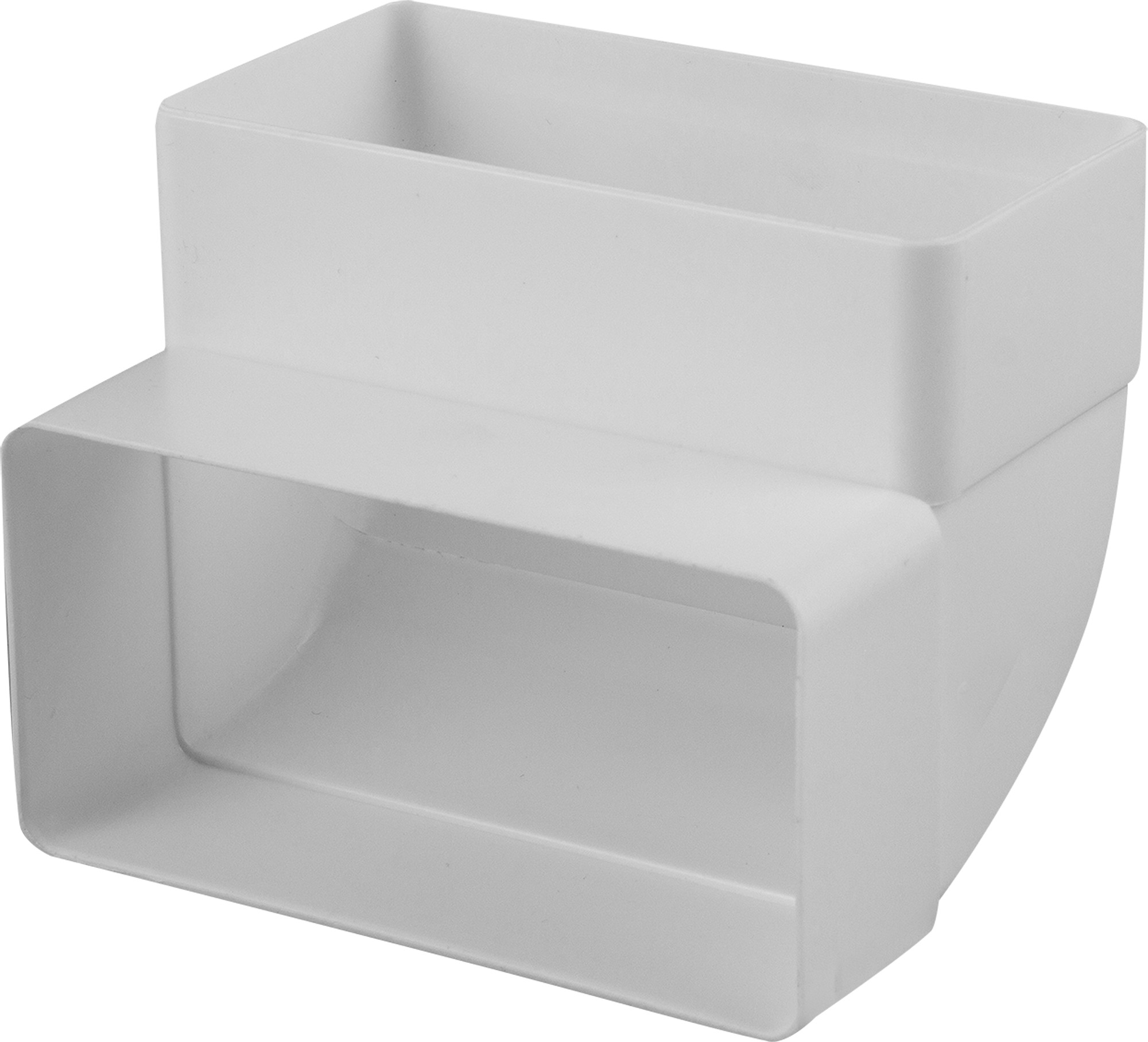

P.S. Размеры коробов носят рекомендательный характер. Также вариации торцов на ваш выбор, обычно используют колено на 90 градусов или печатают заглушки на 3д принтере.

2. Шланг для подачи

8 мм внутренний диаметр для помп ниже.

3. Помпа для подачи и блок питания

Aliexpress:

Народная

Как у Алексея.

С быстрой доставкой:

От Алексея

Блок питания на 12V

4. Гофра для слива (Шланг для стиральной машины)
Отлично подходит под врезу на 3/4 дюйма.

5. Бак

Выбирайте то, что подходит вам по объёму, внешнему виду и цене.

Вот несколько популярных примеров:

Крышка из пенополистирола и строительный бак на 90л

На 40 литров

На 20 литров

6. Стаканчики

Суть стаканчика заключается в удержании корневой зоны и ствола на начальном этапе жизни вашего подопечного. Позже он заполонит корнями всё свободное пространство, так что рекомендую использовать малые стаканы.

*Опционально*

7. Пластиковый штуцер или врезка в бак на 3/4 дюйма.

Для КРАСИВОГО соединения гофры и короба и быстрого съёма гофры с короба можно использовать врезку в бак на 3/4 дюйма.

8. Фильтр от мусора на подачу

Тут тоже вариантов много, которые устанавливаются на помпу через отрезок шланга.

Один из самых доступных:

• Топливный фильтр BIG GB-613.

Процесс сборки:

Опишу как я делал свою последнюю систему

Вентиляционный короб 220 x 55 длиной 0.5 м было решено разделить на 3 растения. Центральное отверстие под томат и боковые под салаты.

1. Распределил 3 стаканчика (диаметров 90мм) на глаз по коробу и сверлю отверстие коронкой на 80 мм, чтобы не проваливались полностью внутрь короба.
2. С одного торца вставляю колено и отмечаю уровень дна стаканчика для дальнейшего выставление уровня слива.
3. Гофра (с врезкой на 3/4 дюйма или без неё) закрывается раствором от народной помпы наполовину при работе от 12В.
4. Выставляю центр врезки на уровне 1-2 см от дна стаканчика, сверлю отверстие и вставляю врезку изнутри колена.
5. Зашкуриваю наждачкой наружние края короба и внутреннюю поверхность колена в месте стыка.
6. Замешиваю эпоксидный клей ЭДП в соотношении 1 к 10. (Клей ЭДП можно заменить на герметик Soudal FIX ALL)
7. Промазываю ранее зачищенные области клеем, соединяю и оставляю на сутки засохнуть.
8. После засыхания делаю тестовый запуск в ванной для проверки качества герметизации и на наличие протечек, если есть - сушим и заделываем пропущенные ранее места клеем ЭДП или герметиком.

Похожий процесс сборки от Андрея Шорина показан в данном ролике.

Примеры успешных DNFT

Автор статьи: Даниил @itdranikk
Создано при поддержке @siv237 и @YtterbyCat
