СW key

Активный CW ключ на датчиках давления без источника питания.

https://www.youtube.com/shorts/Y2e25AYVKYk

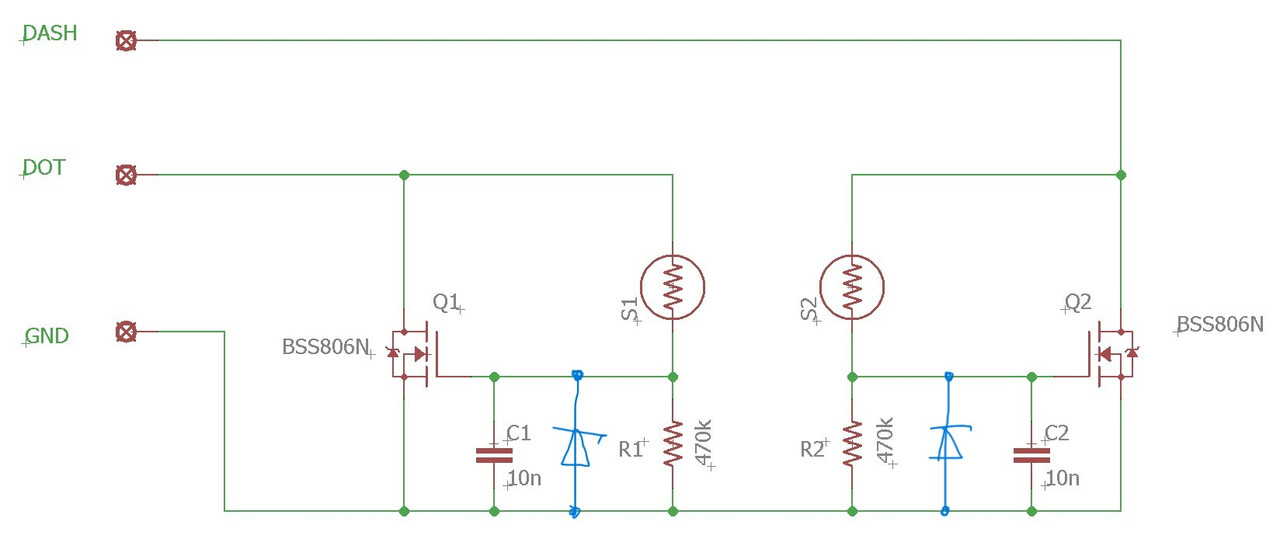

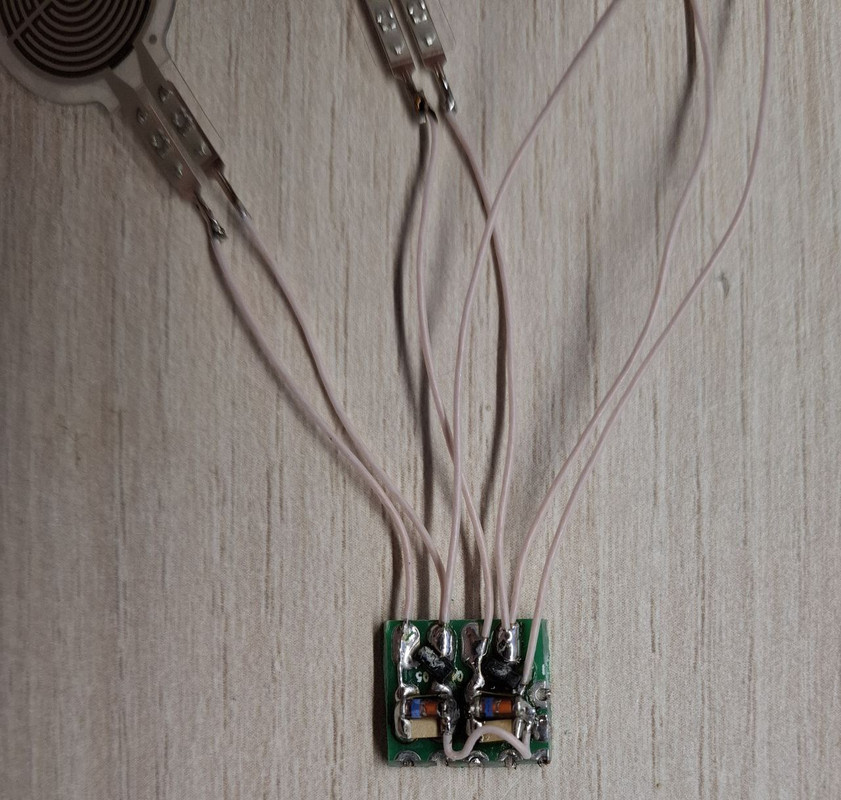

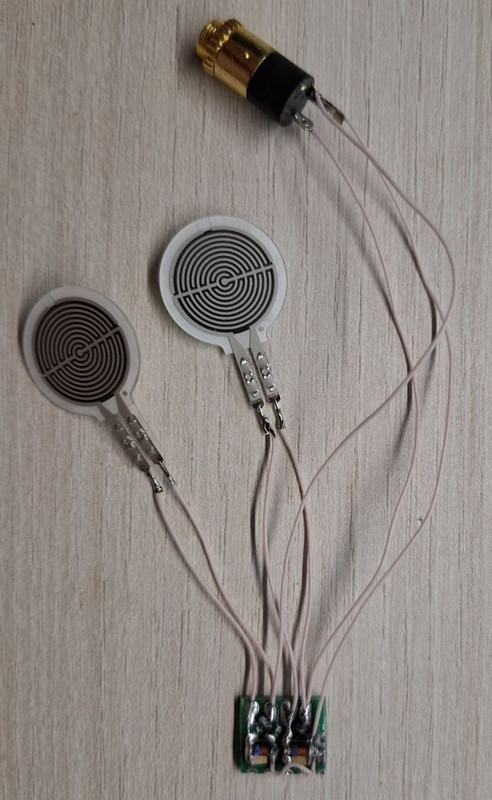

За основу взята разработка VK3IL. Использованы имеющиеся под рукой N Mosfet транзисторы AO3400. Транзисторы могут быть любые с низким пороговым напряжением открытия затвора (ниже 3 В, чем ниже, тем лучше, иначе трансивер не сможет их открыть). Добавлены стабилитроны 10 В (катод на затвор, анод к "земле") в цепи затворов транзисторов для их защиты. Стабилитроны подойдут любые на данное напряжение. В качестве датчиков давления S1, S2 использованы устройства ANENG RP-C18.3-ST. Резисторы тоже имеют большой диапазон значений. Автор экспериментировал и получал работу устройства со значениями сопротивлений от нескольких кОм, у меня были под рукой резисторы 330 ком. Схема простая и легко собирается на любой макетной плате. Из-за высокого сопротивления транзисторов очень важно тщательно отмыть флюс после пайки и защитить плату он влаги лаком.

Схема не требует источника питания и работает на напряжении высокого уровня логики трансивера (поэтому важен низкий порог затвора транзисторов, должен быть ниже единицы логики микросхем трансивера).

Принцип работы заключается в изменении сопротивления датчиков давления S1, S2 при их касании. С десятков МОм оно снижается до нескольких сотен Ом. При этом на затворы транзисторов с делителя S1, R1 и S2, R2 начинает поступать напряжение, открывающее их и цепи замыкаются.

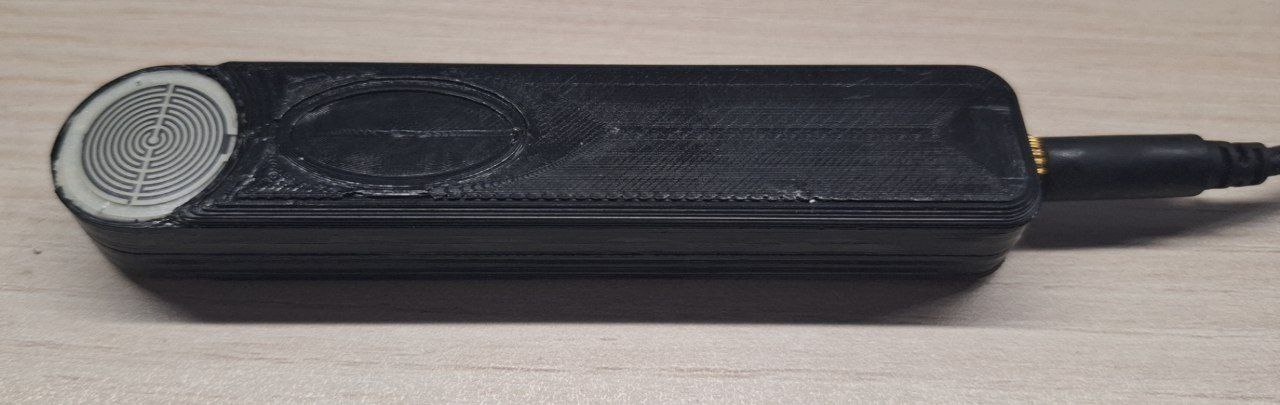

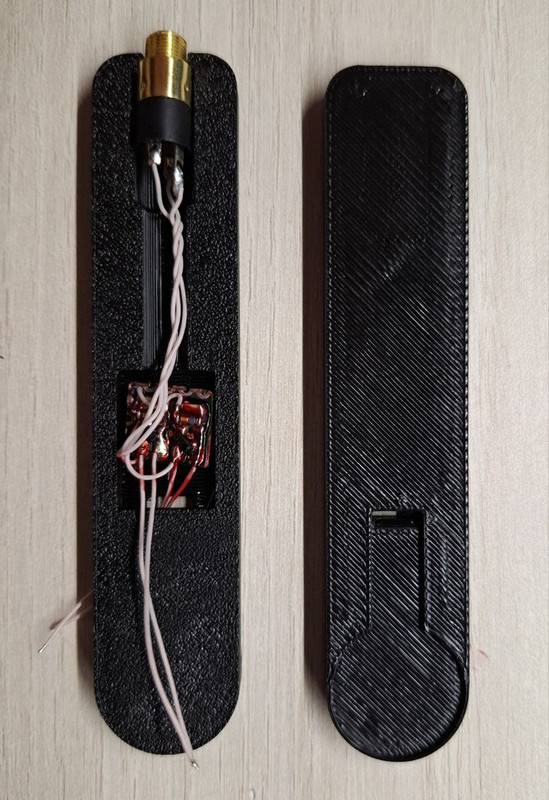

Корпус был распечатан на принтере пластиком PETG, но может быть изготовлен любым другим способом. Для стационарного варианта было распечатано крепление ключа на базу из-под обычного механического ключа. Это позволяет использовать устройство как дома, так и взять ключик в поля.
Ключ протестирован на трансиверах FTdx-101, IC-705, KX2, тренажёре Морзе и везде показал отличную работу.

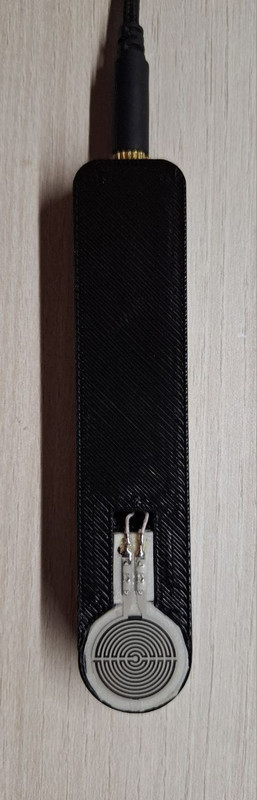

Ключ абсолютно симметричный и не требует переключения, его достаточно просто перевернуть.

Файлы корпуса для 3D печати.

Всем DX и 73 DE UD6ARJ!
