Чем анализатор спектра отличается от ЭМС-приёмника?

Часть 1

Для проведения измерений на электромагнитную совместимость(ЭМС) радиоинженерами могут применяться анализаторы спектра или приемники EMI (ЭМС-приемники). В чём же заключается коренное отличие и этих столь родственных приборов?

Одним из основных нормативных документов для ЭМС-измерений является стандарт ГОСТ CISPR 16-1-1-2016, согласно которомуустанавливаются характеристики и качество функционирования оборудования для измерения радиопомех в полосе частот от 9 кГц до 18 ГГц, а также требования к специализированным приборам для измерений прерывистых радиопомех. Полный текст документа доступен в сети Интернет.

Теперь основываясь на этом ГОСТе приведем сравнительный перечень:

1) Анализаторы спектра являются сканирующими приборами, в которых непрерывно перестраивается частота местного гетеродина, чтобы охватить полосу частот, представляющую интерес. Некоторые приемники EMI имеют ступенчатую развертку, т. е. прибор настраивается на фиксированные частоты при определенном значении шагов частоты для покрытия полосы частот.

2) Многие анализаторы спектра не имеют преселекции (т.е. фильтрации на входе), встроенной в прибор перед первым каскадом преобразования частоты. Это обычно приводит к недостаточности динамического диапазона для измерения импульсов с малой частотой повторения при квазипиковом детектировании и, таким образом, может привести к ошибочным результатам измерений, осуществляемых при данных условиях.

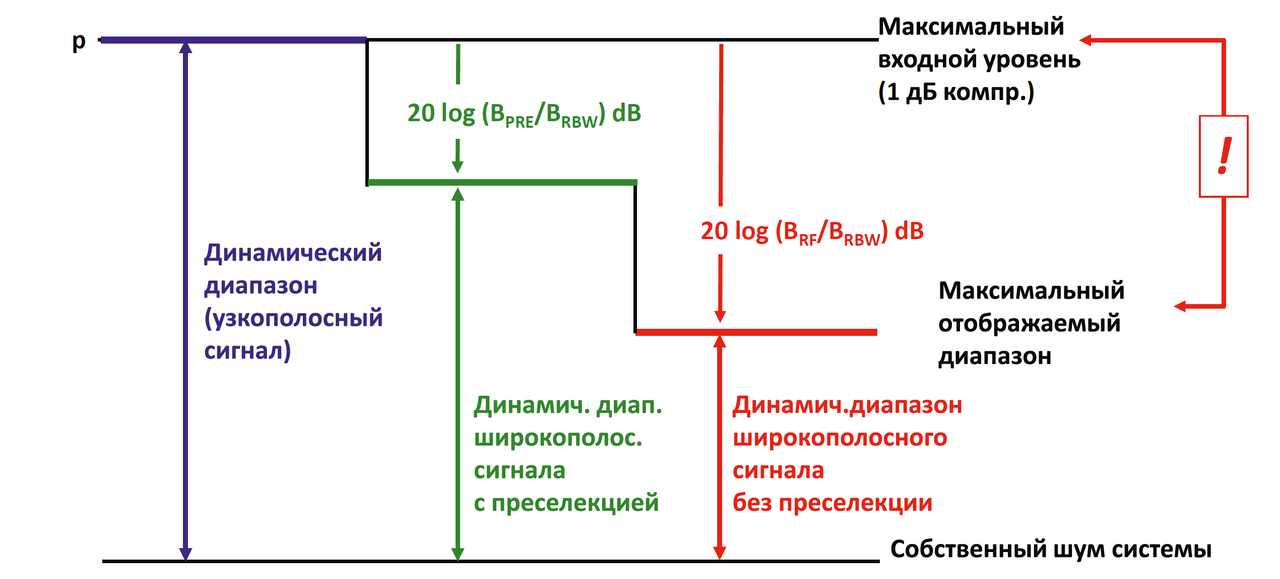

Рис.1. Сравнение динамических диапазонов

3) Анализаторы спектра с преселекцией коммерчески доступны, например СК4-МАХ6. Такой тип приборов может соответствовать всем требованиям настоящего стандарта и поэтому может быть использован без каких-либо ограничений для выполнения измерений электромагнитной эмиссии в соответствии со стандартами серии CISPR 16-2.

В следующей части мы продолжим рассматривать перечень отличий и сделаем выводы о возможностях применения анализаторов спектра для ЭМС измерений.

Следите за нашими публикациями!

Автор: Агуреев Александр

Список источников:

1) ГОСТ CISPR 16-1-1-2016

2) Комплексные решения по ЭМС. Каталог 2018. Rohde&Schwarz
