Broadcast MAC Address

Кадр широковещательной передачи Ethernet принимается и обрабатывается каждым устройством в локальной сети Ethernet. Функции широковещательной сети Ethernet заключаются в следующем:

• MAC-адрес назначения — это адрес FF-FF-FF-FF-FF-FF в шестнадцатеричном формате (48 разрядов в двоичном формате).
• Он пересылается через все порты коммутатора Ethernet, кроме входящего порта.
• Он не пересылается маршрутизатором.

Если инкапсулированные данные являются широковещательным пакетом IPv4, это означает, что пакет содержит целевой IPv4-адрес, который имеет все единицы (1) в хост-части. Эта нумерация в адресе означает, что все узлы в локальной сети (домене широковещательной рассылки) получат и обработают пакет.

В этом примере MAC-адрес назначения и IP-адрес назначения являются широковещательным.

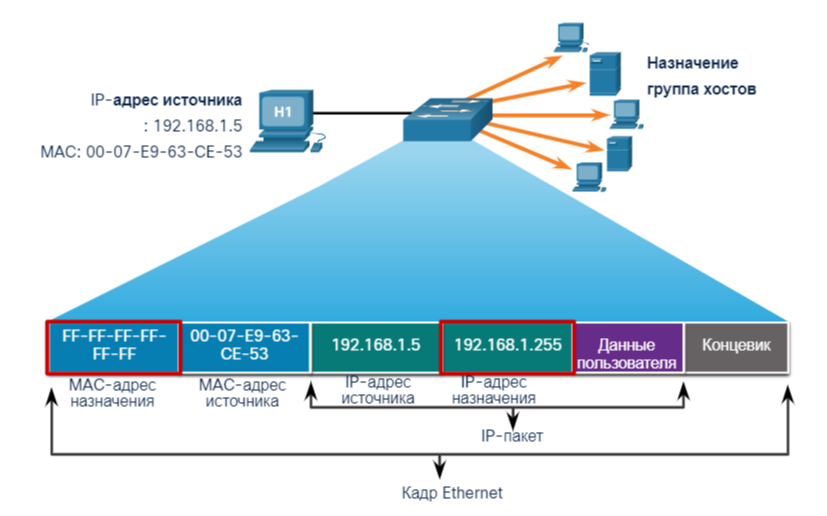

Как показано на картинке, узел источника отправляет IPv4-пакет широковещательной рассылки на все устройства в сети. IPv4-адрес назначения (192.168.1.255) — это адрес широковещательной рассылки. Если IPv4-пакет широковещательной рассылки инкапсулирован в кадре Ethernet, MAC-адрес назначения является MAC-адресом широковещательной рассылки в шестнадцатеричном формате FF-FF-FF-FF-FF-FF (48 единиц в двоичном формате).

DHCP для IPv4 является примером протокола, который использует широковещательные адреса Ethernet и IPv4.

Однако не все широковещательные сети Ethernet имеют широковещательный пакет IPv4. Например, запросы ARP не используют протокол IPv4, но сообщение ARP отправляется как широковещательная сеть Ethernet.
