Мобильный конфигуратор BH24. Руководство пользователя

Введение

Мобильное приложение BH24 разработано для взаимодействия с устройствами «БотГерц-24» посредством беспроводного соединения BlueTooth. Приложение предоставляет следующие возможности:

Активация устройства (БГ24-УВЭОС-М1) - внесение данных о транспортном средстве (VIN, тип ТС, тип топлива и т.д.)
Диагностика оборудования
История установок (БГ24-УВЭОС-М1)

Актуальная версия android-приложения

Старт приложения

При первом запуске приложения откроется окно выбора типа оборудования, с которым вы планируете работать. Доступны следующие варианты:

БГ24-УВЭОС-М1
БГ24-АСН-М2

Выбор влияет на дальнейший порядок работы, включая необходимость авторизации.

Авторизация

Для работы с оборудованием типа БГ24-УВЭОС-М1 необходимо пройти авторизацию:

Введите логин и пароль (cоздаётся в CRM-системе).
Нажмите кнопку «ЛОГИН», чтобы подтвердить вход.

Смена типа оборудования

Если при первом запуске приложение сразу открыло окно авторизации (предполагая работу с БГ24-УВЭОС-М1), но вы планируете использовать БГ24-АСН-М2, выполните следующие действия:

Найдите надпись «Сменить тип устройства», расположенную под кнопкой «ЛОГИН».
Нажмите на неё — откроется окно выбора оборудования.
Выберите БГ24-АСН-М2.

После этого авторизация не потребуется, и вы сможете продолжить работу.

Главное меню

После успешной авторизации пользователь получает доступ к главному меню, где представлены следующие разделы:

1. Активация и диагностика

Позволяет производить активацию устройств и проводить диагностику.

1.1. Поиск устройств: Отображает все обнаруженные BlueTooth устройства, находящиеся в зоне видимости мобильного устройства.

1.2. Подключение: после успешного подключения к выбранному устройству откроются следующие окна:

ТС (БГ24-УВЭОС-М1): информация по транспортному средству и активации. Если поля VIN, Тип энергоносителя, Тип транспортного средства не заполнены, это означает, что устройство не активировано. Для активации необходимо заполнить данные о транспортном средстве или загрузить их из файла нажав на кнопку «Загрузить из файла», и затем нажать на кнопку «Активировать». После завершения этой процедуры устройство будет готово к работе.

Пример формата файла для загрузки

Для выбора нескольких видов топлива в файле требуется прописывать названия в точности как в приложении через ",".

Также файл можно сохранить или отправить в разделе «История установок».

Поле «№ кузова» не обязательное для заполнения.

В случаях если при заполнении данных в справочниках нет нужной марки, модели или цвета транспортного средства, то их можно добавить как при заполнении выбрав последний пункт «Добавить запись», так и в разделе «Настройки» -> «Справочники»

Устройство: информация по устройству

Диагностика (БГ24-УВЭОС-М1): информация по диагностике. На значке в красном круге показано количество обнаруженных неисправностей, на которые следует обратить внимание во время проверки монтажа.

Лог: служебная информация

Перед подключением к устройству для активации и настройки убедитесь, что оно подключено к питанию и зажигание включено. Если подключить питание без включенного зажигания устройство будет находиться в активном состоянии 1 минуту, после чего перейдёт в режим сна и соединение с приложением будет разорвано.

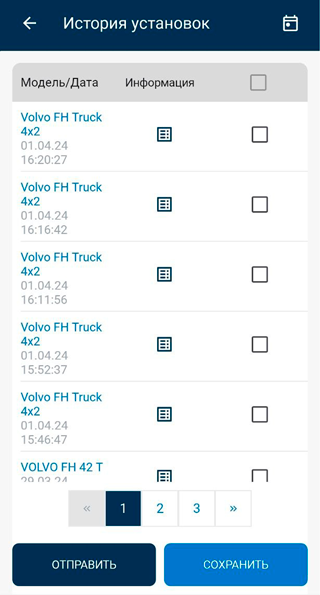

2. История установок (БГ24-УВЭОС-М1)

Позволяет просматривать историю выполненных установок, сохранять и отправлять файлы записи информации о транспортном средстве.

Также при нажатии на значок под колонкой «Информация» можно просмотреть детали записи информации о транспортном средстве.

3. Техническая поддержка

Предоставляет контакты технической поддержки для решения возникших проблем.

4. Настройки

Настройки разделяются на следующие подразделы:

4.1. Профиль пользователя (БГ24-УВЭОС-М1): Здесь пользователь может просмотреть информацию о своем профиле, включая фамилию, имя, идентификатор, количество выполненных установок с использованием мобильного устройства и количество синхронизированных установок в CRM-системе.

4.2. Справочники (БГ24-УВЭОС-М1): Здесь хранятся данные о марках, моделях и цветах кузова транспортных средств. Эта информация может быть использована для идентификации транспортного средства в момент активации устройства.

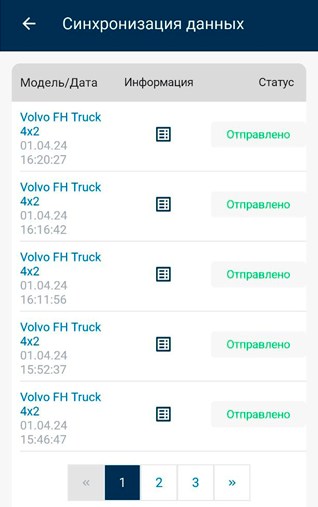

4.3. Синхронизация данных (БГ24-УВЭОС-М1): Позволяет приложению выгрузить данные по активированным устройствам в CRM-систему.

4.4. Смена языка интерфейса: Позволяет пользователю изменить язык интерфейса приложения.
