Автономний вентилятор/витяжка

Корисний пристрій для тих, хто багато паяє, а також для охолодження гарячих компонентів FPV дрона під час налаштування на столі. І на додачу збірка подібного пристрою слугуватиме хорошим тренуванням перед збиранням дронів ;)

Вентилятор допоможе відводити дим з робочої зони. Але щоб вирішити цю проблему повністю, треба організувати подальшу витяжку диму. Я використовую декілька алюмінієвих повітропроводів і ще один вентилятор, що працює від мережі 220в. Все це дозволяє паяти і користуватись різними лаками для плат, взагалі не відчуваючи запаху.

Не варто нехтувати проблемою шкідливих речовин, що містяться в диму! Зізнаюсь, запах при пайці може навіть трохи подобатися. Але якщо ви паяєте постійно, варто подбати про вентиляцію. Існують також вже готові димоуловлювачі з вуглецевими фільтрами, але ціна там трохи кусається.

P.S. Ви можете як завгодно змінювати все, це ж конструктор ;)

Компоненти.

Назви клікабельні ;)

1. Вентилятор
2. Захисні сітки 2 шт
3. Підвищуючий DC-DC перетворювач напруги
4. Вольтметр. Вони є різних кольорів
5. Вимикач
6. Зарядний модуль з функцією захисту
7. Акумулятори. У моєму випадку це два Samsung 40t 21700, з'єднані паралельно. Але ви можете використати два або один елемент 18650. Від загальної ємності залежить тривалість роботи. Все це споживає 0.8А, отже підійде будь-який акумулятор. Можна також встановити акумулятори в холдер. Орієнтовна тривалість роботи при загальній ємності 8000mAh до 10 годин.

Основні інструменти та матеріали.

• Паяльник, припій, флюс
• Канцелярський ніж, кусачки, пінцет
• Клейовий пістолет, дриль
• Дроти для з'єднання компонентів. Струм буде невеликий, отже підійдуть майже будь-які. Але бажано з силіконовою ізоляцією, щоб не плавилась при пайці

ЗБІРКА

Принципова схема підключення компонентів.

Свердлимо або іншим чином робимо отвори у верхній частині кулера для розміщення вимикача (діаметр 6мм) і проводів (діаметр 2мм). Пластик добре ріжеться. При бажанні отвори можна зробити ножем або навіть викруткою.

Ріжемо трохи пластику з правого боку кулера і встановлюємо тумблер. Обріжемо для зручності з боків, інакше трохи важче вмикати і вимикати.

Обрізаємо пластик з лівого боку кулера щоб краще встановити вольтметр. Обрізаємо також бокові кріплення на вольтметрі.

Підрізаємо корпус кулера у верхній частині для розміщення зарядного модуля.

Паяємо проводи до акумуляторів та ізолюємо. Якщо використовувати холдери і елементи 18650, буде простіше).

Термоклеєм фіксуємо акумулятори ліворуч і праворуч на корпусі. Проводи затягуємо крізь отвори наверх.

Акумулятори будуть з'єднані паралельно, отже плюс і мінус з кожного акумулятора паяємо на контакти B+ i B- зарядного модуля. Контакти OUT+ і B+ на зарядному модулі розташовані на одній доріжці. Тому плюс правого акумулятора з'єднуємо із центральним контактом тумблера, щоб не довелось тягнути зайвий провід від OUT+ до тумблера.

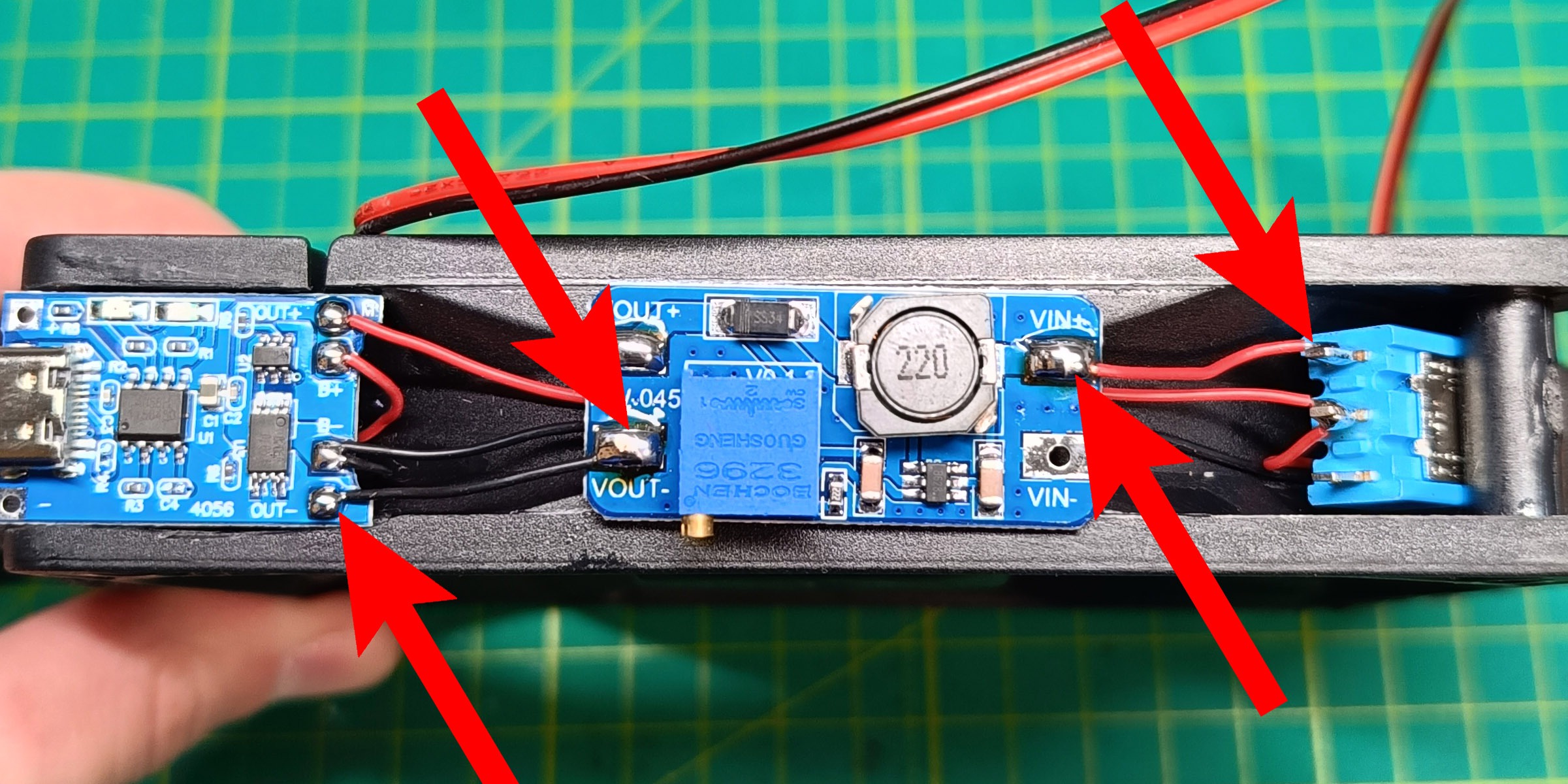

Підключаємо перетворювач напруги. Контакти VIN- і VOUT- знаходяться на одній доріжці, і немає сенсу тягнути провід аж до VIN-.

Отже, з'єднуємо OUT- зарядного модуля та VOUT- перетворювача напруги. Крайній контакт тумблера з'єднуємо із VIN+ перетворювача напруги.

Подаємо живлення на перетворювач за допомогою тумблера. Заміряємо напругу на контактах VOUT+ і VOUT- та налаштовуємо на 12v. Для цього повертаємо гвинт проти годинникової стрілки. Зверніть увагу, для того щоб перетворювач почав працювати, треба зробити 4-5 обертів.

Паяємо червоний+ і чорний- дроти вентилятора на контакти VOUT+ і VOUT- перетворювача напруги.

Тепер можна вперше запустити кулер :)

Встановлюємо вольтметр. Паяємо червоний+ і чорний- дроти на контакти VIN+ і VOUT-

Термоклеєм кріпимо вольтметр, перетворювач напруги та зарядний модуль. Старайтесь не заливати зарядний модуль повністю, а тільки по бокам плати, не зачіпаючи мікросхеми. Тому що в процесі зарядки вони будуть доволі сильно нагріватись.

Встановлюємо захисні сітки. Для кріплення ідеально підходять 30мм гвинти. В комплекті зі стеками Speedybee якраз такі) та гайки, що йдуть у комплекті з рамами Mark4. Якщо немає такого добра, то можна використати стяжки.

Готово! Дякую за увагу)
