Аргамач-пальна в геометрии и организации полигона

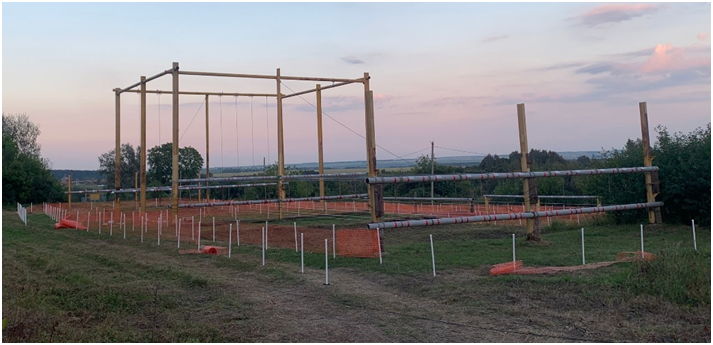

КУБ

Для начала, быстро пробежимся по параметрам. Если вы помните из предыдущей статьи, размеры куба таковы:

Длина стороны   –  12 м

                  Высота –   8 м

Знатоки тут сразу скажут, что это не куб в общем-то, а параллелепипед. Но «куб» за ним закрепился в силу лаконичности этого названия.

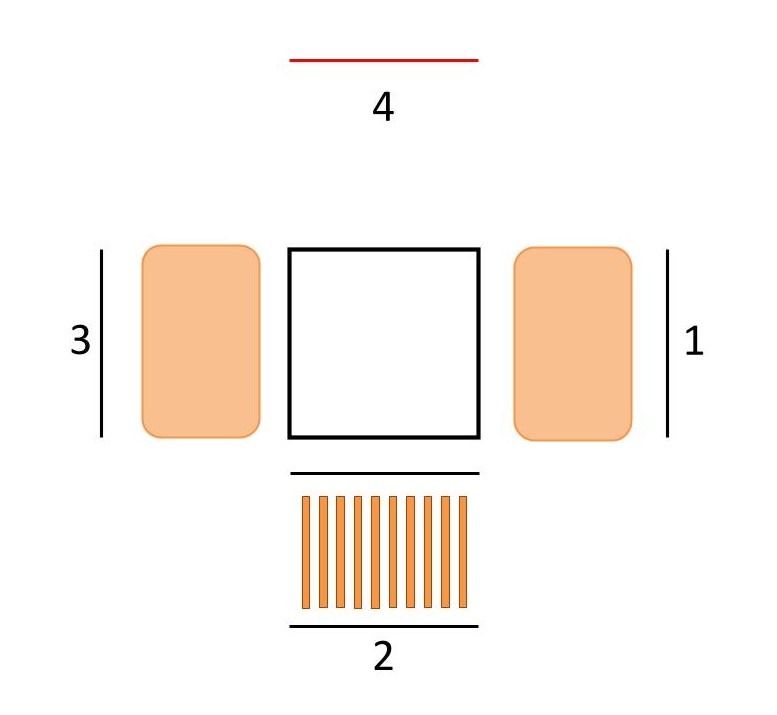

Расположение и характеристики опор:

Комплекты горизонтальных и вертикальных опор – установлены параллельно 4-м сторонам куба на расстоянии 18-19 м от каждой них.

Для вертикальных опор используются двутавровая балка размером 20-22.

Двутавровые балки достаточно хорошо держат нагрузку вдоль длинной стороны сечения, и в меньшей степени в перпендикулярном направлении, поэтому при их использовании важна их правильная ориентация.

А теперь подробнее о каждой стороне.

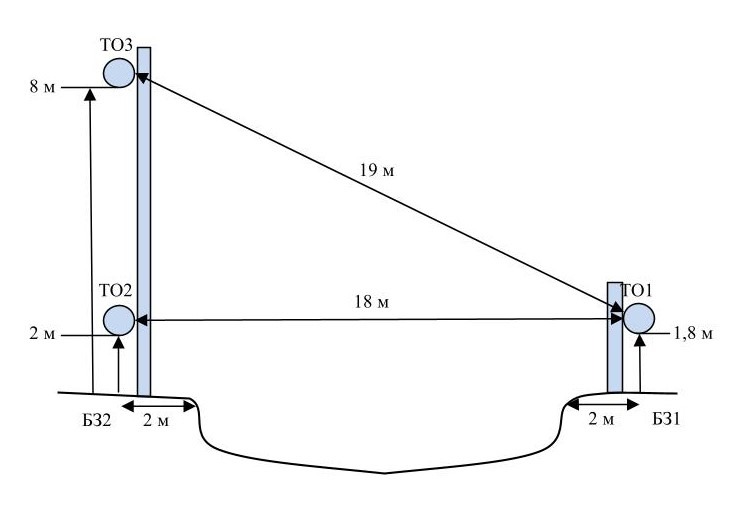

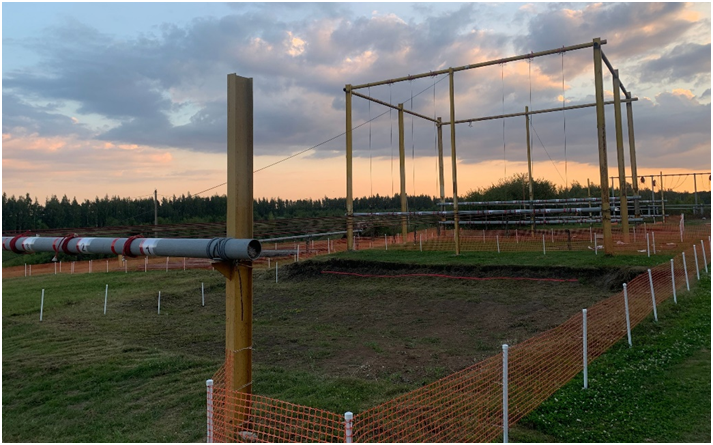

ВОСТОЧНАЯ СТОРОНА

Здесь находятся горизонтальные опоры. По своему положению относительно друг друга, они образуют треугольник.

Кстати, некоторые спортсмены на ПР так и называли первый блок, состоявший из трех этапов)

Теперь пройдёмся по точкам. Для них высоты таковы:

ТО1   –  1,8 м

ТО2   –     2 м

ТО3   –     8 м

Расстояние между опорами (длины этапов округлены до целого значения):

ТО1-ТО2 – 18 м

ТО1-ТО3 – 19 м

Ну и непосредственно под этапом ТО1-ТО2 пролегает яма глубиной до 1 м в центре этапа.

Для юниорской группы на Первенстве России здесь был блок этапов:

Навесная переправа (ТО1-ТО2) – Подъем по перилам (БЗ2-ТО3) – Навесная переправа (ТО3-ТО1)

Последнюю навеску участники наводили самостоятельно.

Весной у юниоров была задача попроще: им только нужно было навести свою навеску между ТО1-ТО2.

Наведение горизонтальной навески – один из типовых этапов для 4-го и 5-го классов, но с ТО3 его прохождение можно разнообразить)

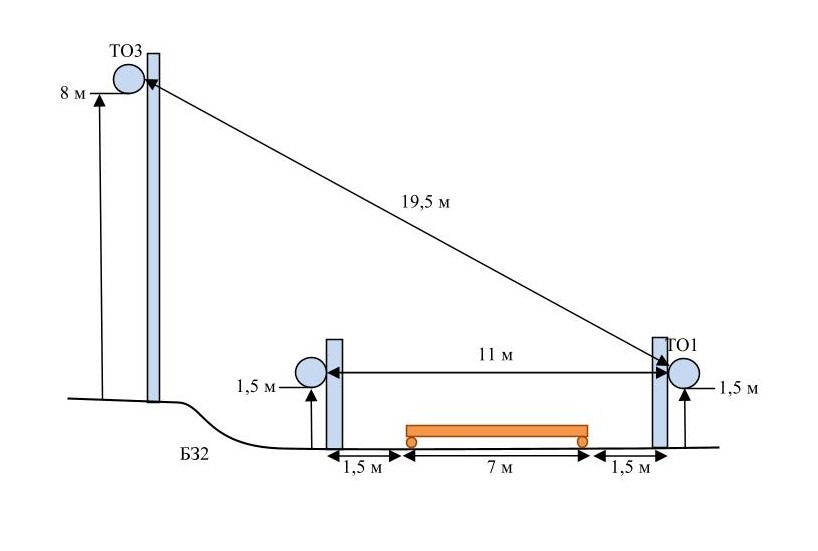

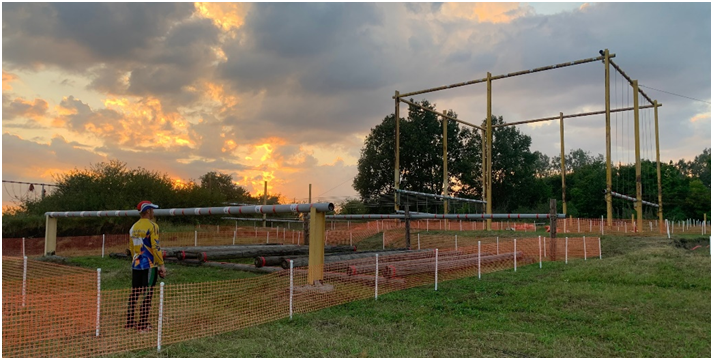

 ЮЖНАЯ СТОРОНА

Как и на восточной, имеем здесь 3 горизонтальные опоры. Правда, их расположение тут поинтереснее: ТО2 теперь уже находится между ТО1 и ТО3.

Высоты для точек:

ТО1   –  1,5 м

ТО2   –   1,5 м

ТО3   –     8 м

Расстояние между опорами:

ТО1-ТО2 – 18 м

ТО1-ТО3 – 19 м

«Изюминка» этой стороны – брёвна, уложенные в ряд, что позволяет организовать этап «Переправа по бревну» и проходит его всеми возможными способами.

Этот этап является базовым для многих классов дистанций, а верхняя опора рядом с ним может превратить его в блок этапа, где прохождение будет уже не таким простым)

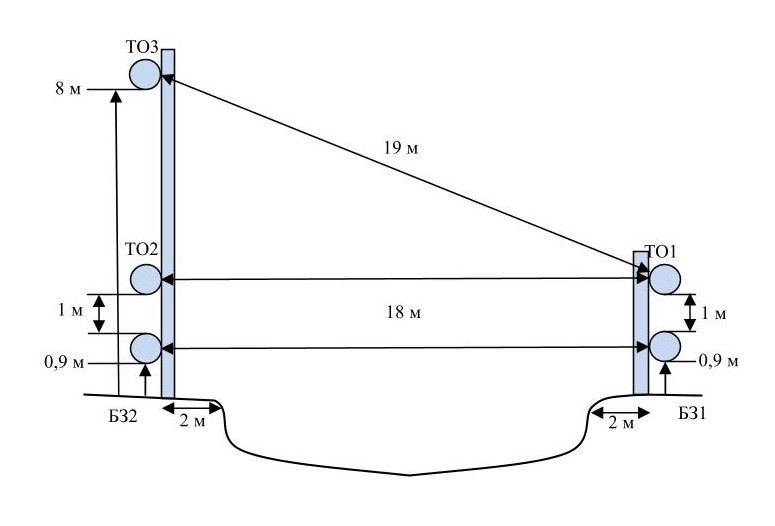

ЗАПАДНАЯ СТОРОНА

Здесь расположился такой базовый этап, как «Параллельные перила».

В этом году опоры тут опустили на более удобную и безопасную высоту, и теперь на этапе можно спокойно тренироваться всем: от мала до велика.

По высотам:

Нижняя опора ТО1 и ТО2  –  0,9 м

Верхняя опора ТО1 и ТО2  –  на 1 м выше нижней

                  ТО3   –  8 м

Расстояние между опорами:

ТО1-ТО2 –   19 м

ТО1-ТО3 –   18 м

Также, как и на Навеске, здесь имеется яма глубиной до 1 м.

На северной стороне внешнюю горизонтальную опору убрали до Первенства, так что её мы пропускаем и идём дальше.

ДОМИК

Новый и очень желанный блок прошедшего Первенства.

Длины навесок:

Длинная (ТО1-ТО2)   –  18,8 м

Короткая (ТО2-ТО3)   –      15 м

Высоты:

               Верхняя опора  – 6,5 м

Этот блок открывает дополнительные возможности в планировке дистанций для разных классов.

Для младших здесь можно поставить простой этап «Вертикальный маятник»

Ямы, через которую обычно прыгают спортсмены. тут, конечно, нет. Но с другой стороны, это заставляет напрячься и показать себя по максимуму.

А для старших на этой конструкции можно крутить большое количество разных комбинаций таких этапов как:

–    подъем по наклонной навесной переправе;

–    спуск по наклонной навесной переправе;

–    подъем по перилам;

–    спуск по перилам;

–    переправа методом «вертикальный маятник».

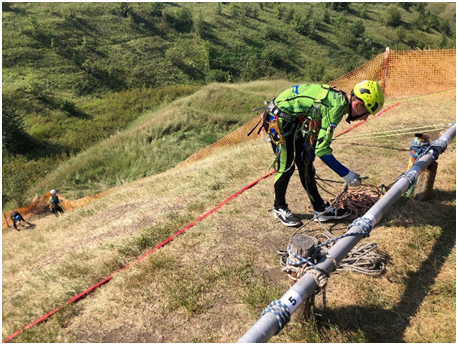

Ну что ж, «звезды» этого первенства нами подробнейшим образом рассмотрены. Пройдем теперь метров 300 на юго-запад, на склоны оврага, где на высоте 0,5 м над землей размещены неприметные опоры двух этапов:

Подъем по склону

Спуск по склону

Это замечательное место для сидения и созерцания красоты оврага

Ладно-ладно шучу, эти опоры вообще-то выполняют очень важную функцию: обеспечивают надёжную точку для закрепления перил.

Но про виды и использование их в качестве места для «посидеть» тоже правда)

В силу того, что эта часть завершает небольшой цикл статей по Аргамач-Пальна, здесь я просто не могу не упомянуть руководство и сотрудников Центра Детского и юношеского туризма, ответственных за этот полигон.

Николай Дмитриевич, директор Центра, всегда рад видеть спортсменов на стартах и во время учебно-тренировочных сборов, которые многие проводят на данном полигоне. Это чувствуется.

Вспоминаю наш приезд сюда весной. Тогда в столовую в здании, где мы жили, приглашали повара, который приходил и готовил для нас.

Или то, как руководство помогало организовать проезд до Центра от Ельца, а также экскурсии по местным красотам)

В общем, атмосферу здесь создают максимально добродушную и гостеприимную. Да и за самим полигоном постоянно следят: держат его в порядке и постоянно совершенствуют.

Аргамач-Пальна – действительно хорошая платформа и показательный пример организации для подрастающего поколения чемпионов.
