Активация терминала GPON

Алгоритм активации ONU

Журнал -> Общие задания -> Привязка абонента GPON;
Ищем нужный логин (Ctrl+F) и открываем заявку на привязку;
В заявке уточняем у мастера точку подключения (адрес, порт, бокс);
Открываем логин в билинге;
Модули -> Инет -> "+" Новый элемент -> Нажмите на кнопку "<<<" в поле Устройство -> раскрываем список до "Папка: Все" -> раскрываем нужный район и выбираем "Папка: 10.11.*.*_ZTE" в конце списка -> выбираем нужный порт;
Нажмите на кнопку "<<<" в поле Интерфейс -> выберите нужный интерфейс -> Сохранить;
Открываем ONU Activator -> Activate -> Выбираем ZTE -> Поиск;
Выбираем порт -> Выбираем интерфейс -> Выделяем строку с серийником незарегистрированного ONU -> Активировать;
Копируем серийник и узнаем у мастера метраж кабеля;
Закрываем заявку на привязку.

Подробно об активации ONU

Активация оптического терминала состоит из трёх фаз:

привязки логина абонента к интерфейсу в билинге
привязки серийного номера к интерфейсу на ZTE (OLT)
закрытия заявки с информацией адреса бокса с номером порта и бокса, серийным номером и метражом оптического кабеля.

>>> Предварительные приготовления.

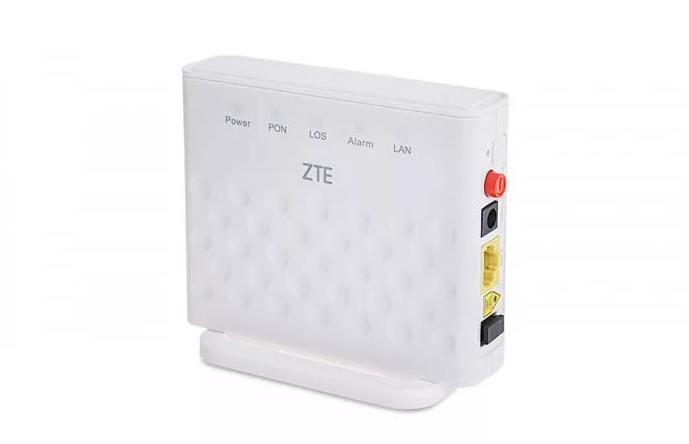

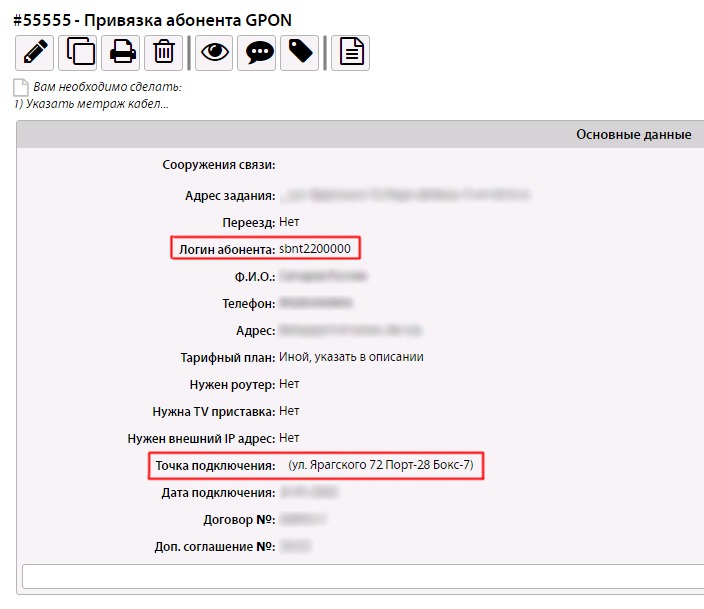

При звонке мастера для активации оптического терминала (ONU), открываем логин/заявку в разделе "Привязка абонента GPON", и уточняем у него Точку подключения.

Если точка подключения отличается от той, которая записана в заявке, найти актуальный бокс можно несколькими способами:

узнать у мастера. Он должен знать откуда подключает абонента, т.к. у него есть доступ в Userside;
в пункте Кабельная инфраструктура / Делители и Уплотнители написать примерный адрес или любую другую имеющуюся информацию которую сообщает мастер;
ищем бокс на карте и выписываем адрес бокса с портом и боксом.

В случае если бокс не был определен, добавьте комментарий со словами мастера

и выберите последний свободный интерфейс при привязке в билинге (например 128, 127, 126 и т.д.).

Определить OLT для привязки мы можем методом перебора. Открываем каждый узел и проверяем на наличие незарегистрированных ONU и на совпадение серийного номера с тем, который устанавливает мастер.

>>> Активация в BGBilling.

После того как мы определили OLT, открываем логин в билинге.

*Если в модуле ИНЕТ уже имеется привязка к какому-либо устройству, закрываем её вчерашним числом.

Добавляем новый узел, раскрывая список с устройствами (не нажимаем изображение фильтр!), выбираем центральную cisco в соответствии с тем, с которой идет найденная OLT, листаем вниз до папки с ip-адресом OLT и надписью ZTE в конце названия (например Папка: 10.10.1.5_ZTE). Раскрываем эту папку и выбираем нужный порт.

**Порты записаны в виде "ztec320: 10.10.1.5_zte_1_1" - где первая цифра после zte показывает номер модуля, а вторая - номер порта на этом модуле. Каждый модуль содержит 16 портов.

Далее необходимо выбрать свободный интерфейс для активации. Каждый порт имеет 128 виртуальных интерфейсов. Логически разделили их на 16 боксов, т.к. каждый бокс обычно имеет 8 портов и соответственно занимает 8 интерфейсов (кроме случаев когда ставят 16-портовый бокс или добавляют к текущему боксу еще один 8-портовый, под тем же адресом и номером). По уже известному номеру бокса мы высчитываем диапазон интерфейсов относящихся к боксу и желательно привязываем начиная со второго (т.к. первый может быть использован для запуска коммутатора по GPON). Например номер бокса 7, значит интерфейсы соответствующие этому боксу 49-56. Найти их можно умножив 7(номер бокса) на 8(количество портов в боксе), получится верхняя граница диапазона интерфейсов, соответственно отнимаем от этого числа 8 и получаем нижнюю границу диапазона.

Ниже, в поле "комментарий", пишем адрес бокса, номер порта и номер бокса скопированного из userside (например "Ленина, 10 (Порт-12 Бокс-6)").

Сохраняем.

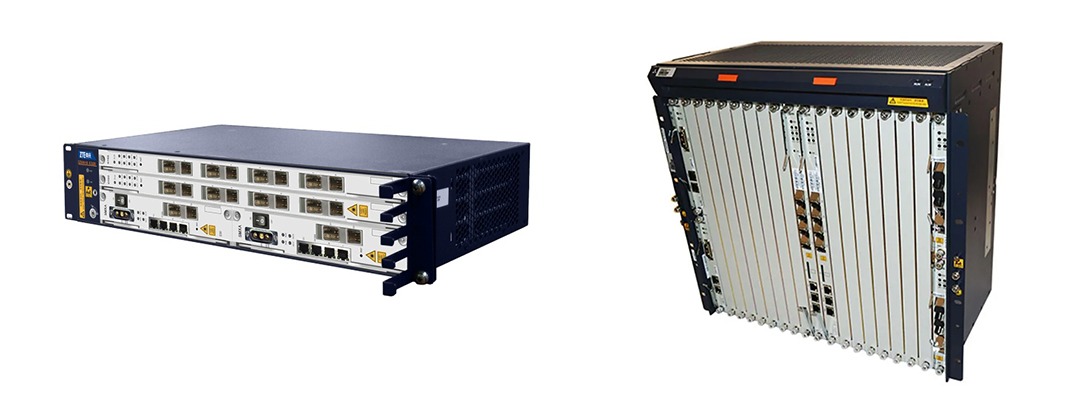

>>> Активация на OLT.

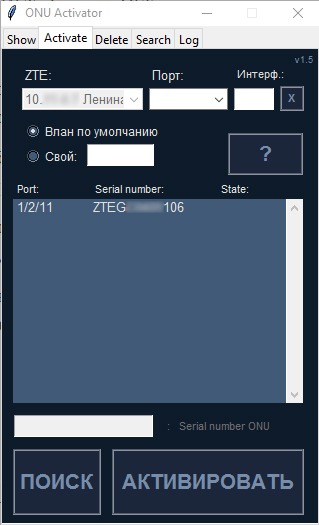

ONU Activator:

Переходим во вкладку "Activate", выбираем искомую OLT в выпадающем списке ZTE и нажимаем ПОИСК. Если на OLT есть незарегистрированный оптический терминал (ONU), он отобразится с номером порта откуда он подключен и его серийным номером. Если серийный номер совпадает, выбираем порт (должен совпадать с тем, который отобразился при поиске, иначе не привяжется), интерфейс, выделяем строку с серийным номером и жмём АКТИВИРОВАТЬ.

*Если выходит ошибка о том, что интерфейс уже занят, возможно на нем уже привязан коммутатор, либо абонента отвязали в билинге, а на OLT еще нет.

После успешной активации, копируем серийный номер и вставляем в билинг в поле "комментарий", в который ранее копировали адрес бокса.

Так же дописываем в "комментарий" метраж проведенного оптического кабеля, который узнаем у мастера.

ZTE CLI:

[ZTE C320]

sh gpon onu uncfg --- незарегистрированная ONU


interface gpon-olt_1/1/4 (где 4 порт)
 onu 40 type CDATA-FD600-511G sn DD12345673B (ZTE-F601 sn ZTEGC12341A5)
 onu 40 profile line LP_ONU-1G remote bridge
!
interface gpon-onu_1/1/4:40
 service-port 1 vport 1 user-vlan 10 vlan 1234
 ip dhcp snooping enable vport 1
 port-identification format MAIN vport 1
 port-identification sub-option remote-id enable vport 1
 port-identification sub-option remote-id name 10.10.1.5_zte vport 1
 dhcpv4-l2-relay-agent enable vport 1
 dhcpv4-l2-relay-agent trust true replace vport 1
!

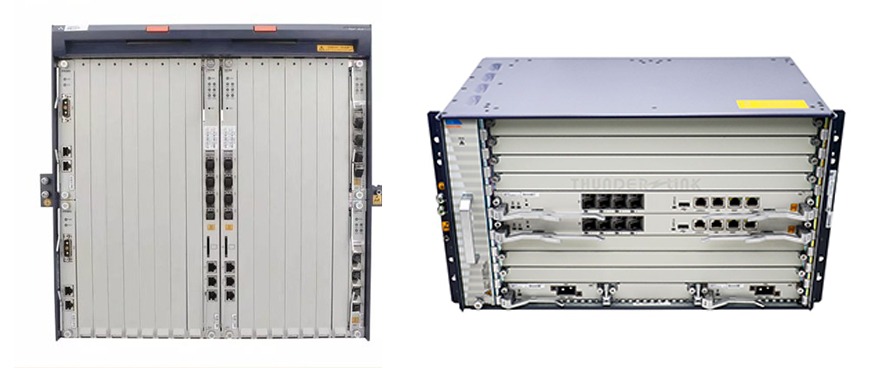

[ZTE C600]

sh pon onu uncfg --- незарегистрированная ONU



interface gpon_olt-1/1/8
 onu 14 type CDATA-FD600-511G sn HWTC123473A (ZTE-F601 sn ZTEGC1234A3)
 bind-onu 14 profile line LP_ONU-1G
 bind-onu 14 profile service bridge
!
interface vport-1/1/8.14:1
 service-port 1 user-vlan 10 vlan 1234
!

[отменить]

conf t
interface gpon_olt-1/1/7
no onu 2

[дополнительные команды]

sh run --- ПРОСМОТР КОНФИГУРАЦИИ
show running-config interface gpon-olt_1/n/n
show running-config interface gpon-onu_1/n/n:m

conf t --- ЗАХОДИМ В РЕЖИМ КОНФИГУРАЦИИ
write [y] --- СОХРАНИТЬ КОНФИГ

show gpon onu state --- СТАТУС ПОРТОВ

show mac ----------------------------- СПИСОК ВСЕХ МАКОВ
show mac xxxx.xxxx.xxxx -------------- поиск мак-адреса
show mac gpon onu gpon-onu_1/1/1:1 --- мак с интерфейса
show mac gpon olt gpon-olt_1/1/1 ----- все маки с порта

ИНДИКАЦИЯ LAN на терминале у абонента:
show gpon remote-onu interface eth gpon-onu_1/1/1:1

УРОВЕНЬ СИГНАЛА ONU:
show pon power attenuation gpon-onu_1/1/1:1

>>> Закрываем заявку на привязку GPON.

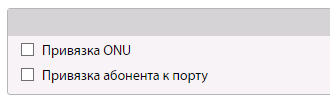

В заявке Привязка абонента GPON ставим галочки на "Привязка ONU" и "Привязка абонента к порту".

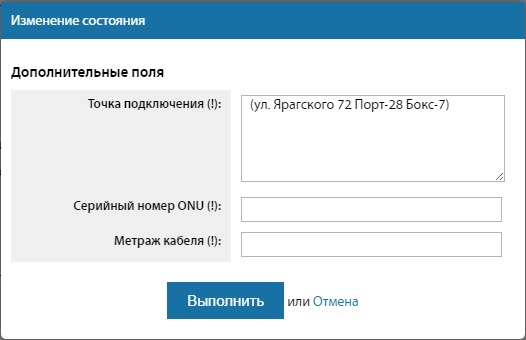

Кнопка Выполнено станет активной. Нажимаем её и в открывшейся форме видим адрес бокса с портом и номером бокса уже написанные диспетчером. Оставляем если совпадает, исправляем если мастер подключил с другого бокса.

Пишем серийный номер ONU и метраж. Нажимаем "Выполнить".
