Макет АЭС с реактором ВВЭР-1200

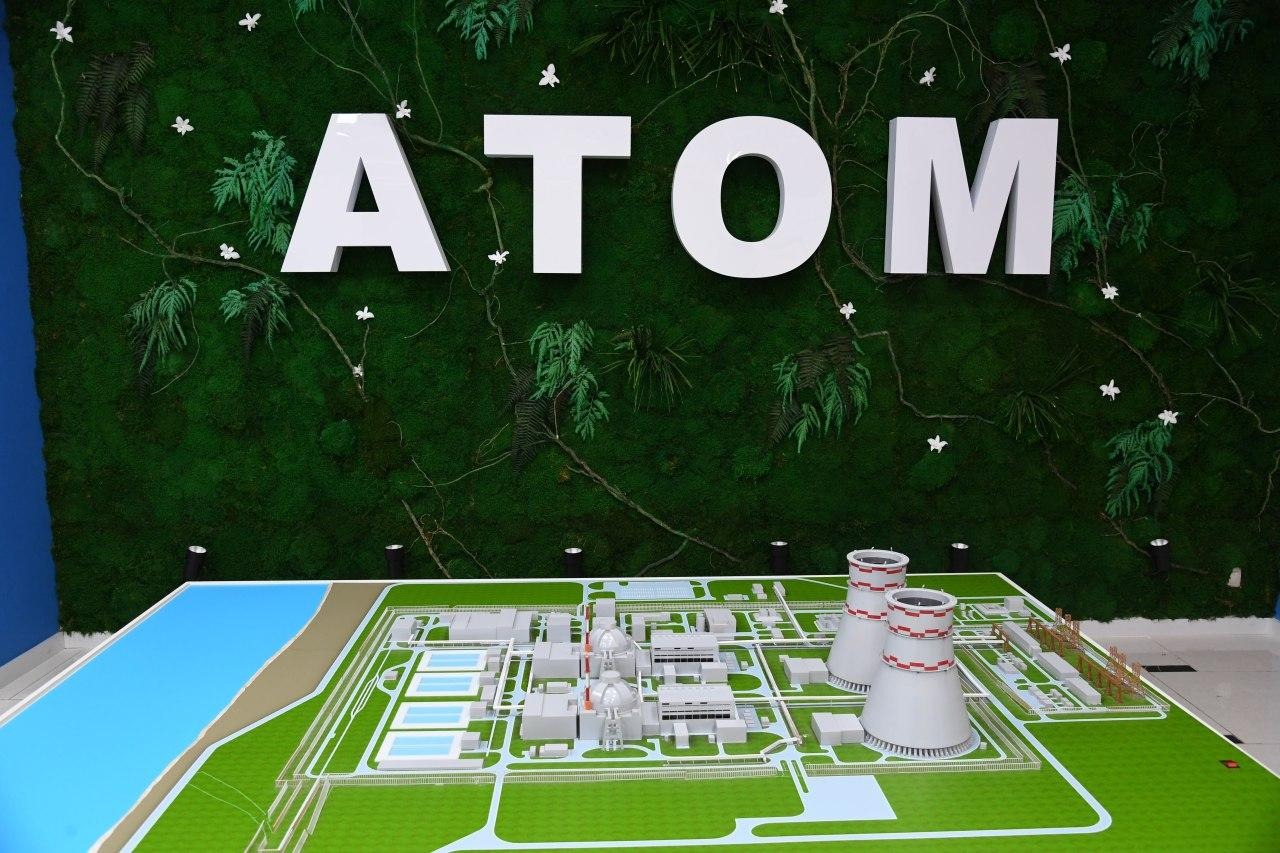

Добро пожаловать в информационный центр по атомным технологиям (ИЦАТ). Здесь представлен макет планируемой АЭС в Узбекистане с водо-водяным энергетическим ректором (ВВЭР) поколения 3+. Реакторы этого типа без преувеличения можно назвать самыми безопасными. Если суммировать всё время работы реакторов, то получится, что водо-водяные энергетические реакторы проработали более 1000 лет без серьёзной аварийный ситуации.

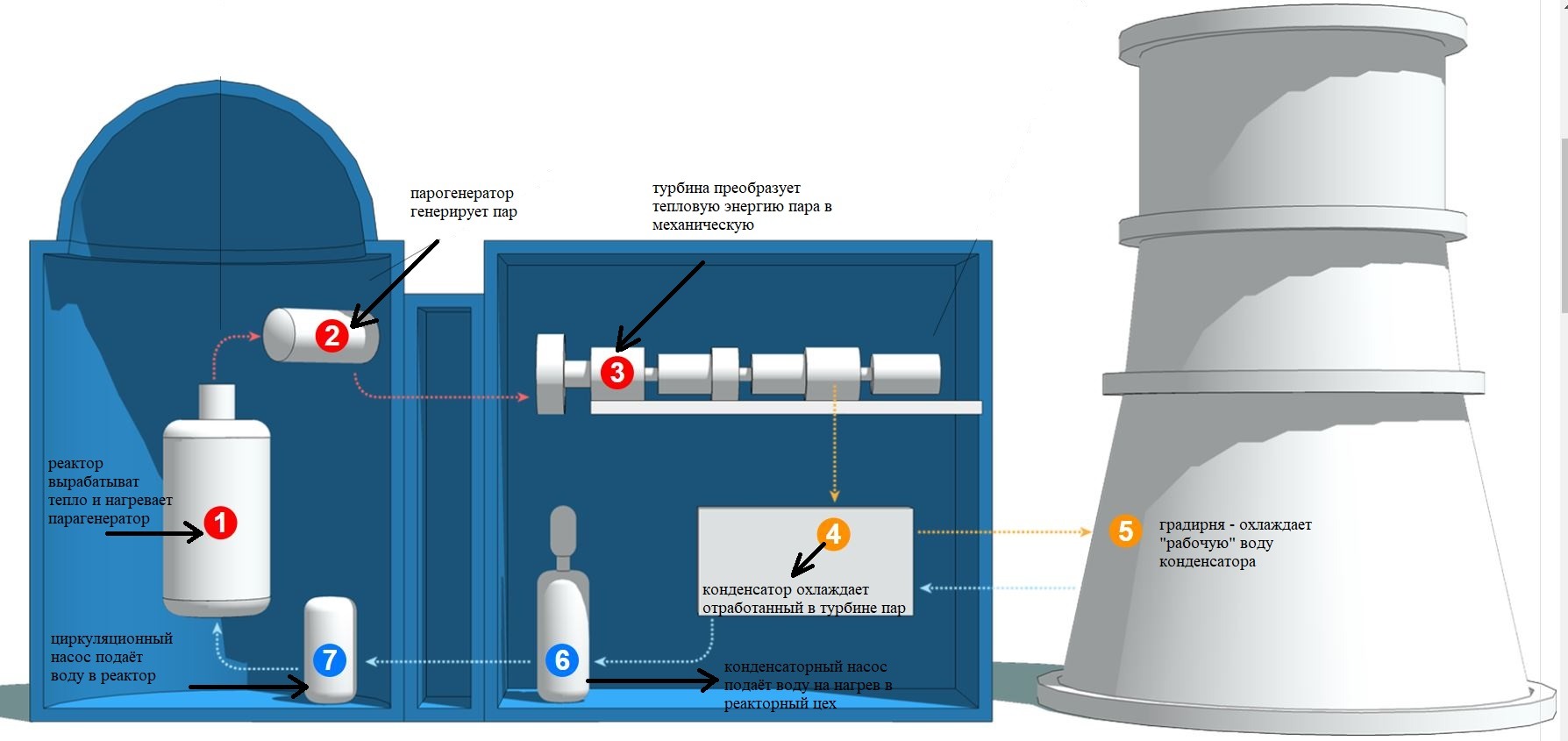

 Ядерное топливо в реакторе заключено в циркониевые трубки тепловыделяющих элементов - твэлов. В качестве топлива используется UO2 диоксид урана. При делении ядер урана высвобождается большая энергия, которая разогревает твэлы. АЭС с реакторами ВВЭР-1200 работает по двухконтурной схеме. Через реактор циркулирует обычная вода, проходя через активную зону и омывая твэлы, вода нагревается до 320 градусов. Чтобы она оставалась в жидком состояние её приходится держать под высоким давлением 160 атмосфер.

Далее нагретая вода попадает в парогенератор и отдаёт тепло воде второго контура, после чего закачивается обратно в реактор. А далее всё как в обычной теплоэлектростанции. Вода во втором контуре превращается в пар. Пар вращает турбину, а турбина приводит в движение электрогенератор. Он и вырабатывает электрический ток.                                                                   Электрический ток - необходимый ресурс для современного мира.

На сегодняшний день, АЭС с реакторами ВВЭР-1200 являются самыми безопасными реакторами в мире. Затраты на безопасность АЭС составляет 40% от общей стоимости АЭС. В основу обеспечения безопасности заложен принцип глубоко эшелонированный защиты, основанной на использовании системы из четырех физических барьеров:

1)     Прочность таблеток с урановым топливом

2)     Герметичность циркониевой оболочки тепловыделяющих элементов

3)     Прочный стальной корпус реактора толщиной 20 сантиметров

4)     Герметичная защитная оболочка самого реакторного зала – контайнмент.

Стоит подчеркнуть, что во всех реакторах ВВЭР-1200 существует активные и пассивные системы безопасности, сочетание которых гарантирует решение трёх основных задач при возникающих аварийный ситуации:

1)     Остановка и прекращение ядерной реакции

2)     Обеспечение постоянного отвода тепла

3)     Предотвращение выхода радионуклидов за пределы контаймента

Если даже по каким-то невероятным причинам температура активный зоны будет расти, то при достижении 2500 градусов вся конструкция активной зоны будет плавится. Тогда в дело вступает последний рубеж обороны - ловушка расплава. Он представляет собой стакан с жертвенным материалом, который снижает температуру и кристаллизует расплав.

Наверняка вы уже убедились, что энергия, получаемая на АЭС с такими реакторами, вполне безопасна.  И можете смело утверждать, что: Энергия атома – это энергия будущего.
