A4 и A4MAX. Работа с метками iBeacon [версия ПО 0.05]

Введение

В устройствах A4 и A4MAX поддержано взаимодействие с метками iBeacon для идентификации различных объектов в окружении устройства радиусом до 10 м. и дальнейшей передачи данных на сервер мониторинга.

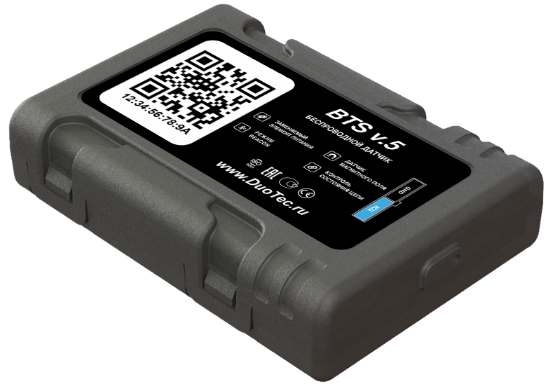

В качестве меток могут быть использованы датчики BTS_V5 или аналогичные им, которые позволяют работать в формате iBeacon и настраивать параметры: UUID, MINOR, MAJOR.

Настройка

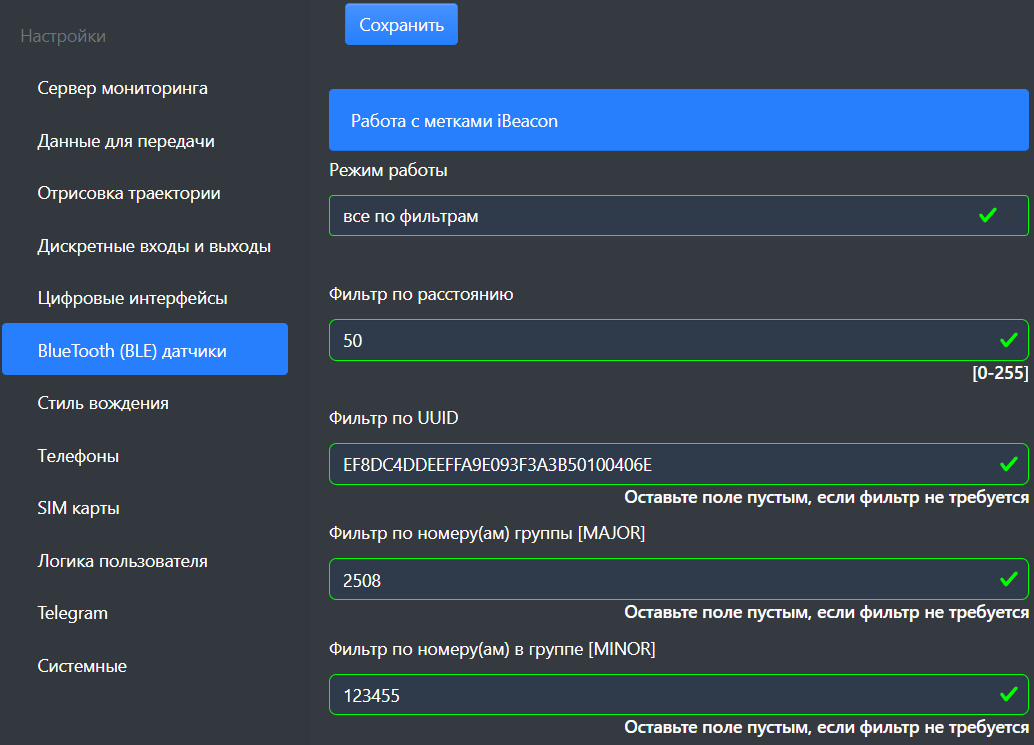

В настройках трекера в разделе «BlueTooth (BLE) датчики» –> «Работа с метками iBeacon» выберите:

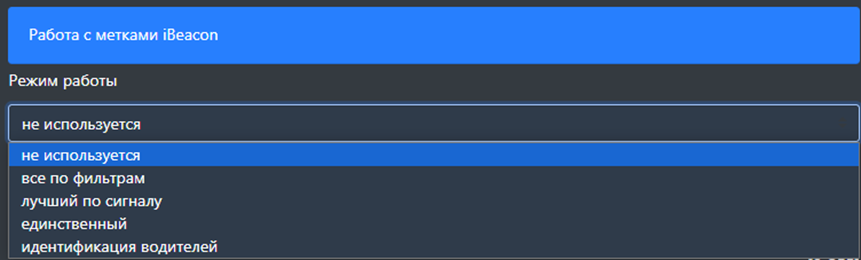

• Режим работы

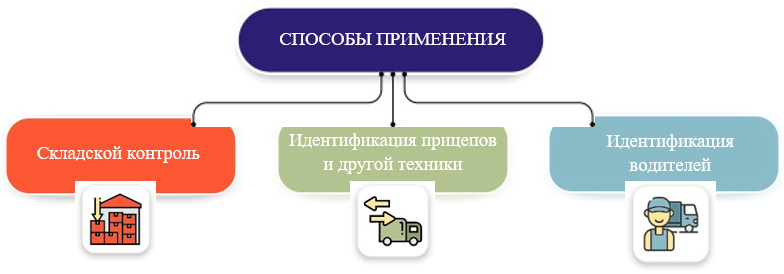

Для использования устройства в различных задачах, предлагаются следующие режимы работы:

Все по фильтрам

Все метки, прошедшие через фильтр, сохраняются в память и отправляются на сервер.

Передаются значения MAJOR и MINOR по 20 меток.

Данный режим работы оптимален для учета складского оборудования.

Время хранения метки в памяти составляет 5 минут с момента последнего получения данных от неё. После этого метка удаляется из памяти и не передается на сервер.
Передача на сервер происходит через время, заданное в настройках параметром в поле «интервал при стоянке».

Максимальное количество меток в памяти – 1024.

Лучший по сигналу

Все метки, прошедшие через фильтр, сортируются по уровню сигнала.

На сервер передается значение MAJOR и MINOR метки, у которой наилучший уровень сигнала (обычно это ближайшая к трекеру метка).

Применяется для идентификации техники на заправочной станции и т.п.

Единственный

В случае если через фильтр прошла одна метка, трекер сохраняет в памяти и передает на сервер только её значение.

Передача осуществляется до тех пор, пока метка остается в зоне видимости трекера, даже если появляются другие метки.

При потере сохраненной метки трекер переходит в режим ожидания и не передает её на сервер. Трекер остаётся в режиме ожидания, пока в зоне видимости находится несколько меток.

Данный режим оптимален для прицепов.

Идентификация водителей

Выбор метки происходит так же, как при режиме «лучший по сигналу», при этом идентификатор метки передается в поле ID-водителя.

• Фильтр по расстоянию

Это максимальный радиус видимости, измеряется в метрах. Погрешность измерения зависит от окружающей обстановки и может достигать нескольких метров.

Значение 0 – фильтр по расстоянию выключен

Более 0 – метки проходят фильтрацию со значением меньше заданного

• Фильтр по UUID

UUID - уникальный идентификатор группы маяков, определяющий их тип или принадлежность одной организации. Для получения уникальных UUID следует использовать специальные генераторы. Например, https://www.uuidgenerator.net

Пустая строка – фильтр по UUID выключен

16-ти байтовое значение (Hex) – фильтрация строго по соответствию заданному значению

• Фильтр по номеру(ам) группы [MAJOR]

MAJOR (номер группы) - значение, с помощью которого можно группировать маяки с одинаковым UUID.

Пустая строка – фильтр по MAJOR выключен

Число 0..65535 – фильтрация строго по соответствию заданному значению

Набор фильтров – согласно заданным интервалам

Пример: 10-130,4xx –> проходят метки со значением от 10 до 130, от 400 до 499

• Фильтр по номеру(ам) в группе [MINOR]

MINOR (номер в группе) - значение, с помощью которого можно разделять маяки с одинаковым UUID и MAJOR.

Пустая строка – фильтр по MINOR выключен

Число 0..65535 – фильтрация строго по соответствию заданному значению

Набор фильтров – согласно заданным интервалам

Пример: 10-130,4xx –> проходят метки со значением от 10 до 130, от 400 до 499

При настройке через web-конфигуратор требуется отправить устройству SMS- или TCP-команду для обновления. Если настройка производится через локальный конфигуратор (Windows), то достаточно нажать на кнопку сохранить.

Передача данных

Идентификаторы меток передаются в протоколе INTERNAL в тэге 119 (описание протокола).

Пример: 77 6E 10 54 30 –> 12372-MAJOR, 4206-MINOR.

При использовании режима «Идентификации водителей» данные метки со значениями MAJOR, MINOR передаются:

В протоколе INTERNAL в тэге 02.

В протоколе EGTS в подзаписи EGTS_SR_DRIVER_ID.

При потери и отсутствии метки будет постоянно передаваться значение:

INTERNAL - 0

EGTS - 0

Интеграция с системой мониторинга (Wialon)

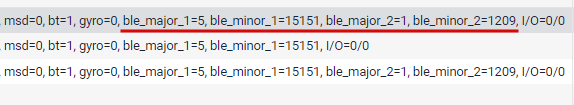

Данные метки передаются в параметрах:

ble_major_x - значение параметра MAJOR найденной метки под номером x

ble_minor_x - значение параметра MINOR найденной метки под номером x

В режиме идентификации водителей данные передаются в параметре avl_driver в формате hex

Пример: avl_driver=53B2F

где MAJOR = 05 = 5

MINOR = 3B2F = 15151
