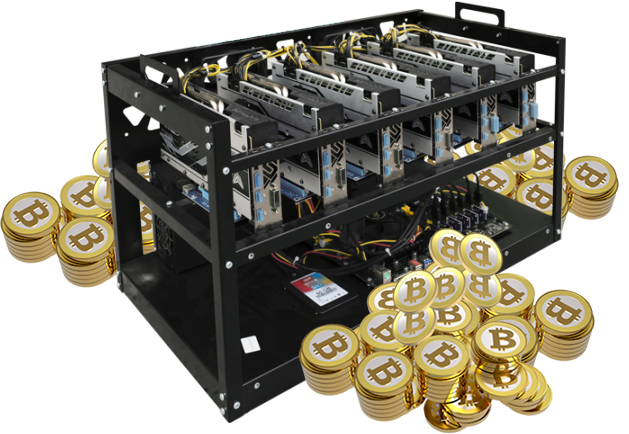

Сборка фермы для майнинга

КАРКАС ДЛЯ ФЕРМЫ

РАЗМЕРЫ

Оптимальные габариты фермы:

Высота 45 см
Ширина 40 см
Длина 60 см (5 видеокарт) и 70 см (6 видеокарт)

Расчеты длины брусков:

Исходим из того, что в среднем толщина видеокарты составляет 5 см и расстояние между видеокартами должно составлять 5/7 см.

Для фермы на 5 карт длина площадки под видеокарты составит 5*5+5*7 = 60 см

Для фермы на 6 карт длина площадки под видеокарты составит 6*5+6*7 = 72 см

Расстояние от бруска на котором закрепляются райзера до бруска на котором закрепляем видеокарты составляет 11 см. И еще примерно 15 см от дна фермы до бруска с райзерами.

МАТЕРИАЛЫ

Для сборки фермы можно использовать разные материалы, все ограничивается трудоёмкостью и наличием инструмента и свободного времени.

1. БРУСОК ДЕРЕВЯННЫЙ

Преимущества:

Пожалуй, самый простой и быстрый способ собрать ферму.
Подойдут бруски толщиной 20 мм и шириной 40 мм.
Средняя цена 3-х метрового бруска составляет ~ 1$
Легко распиливаются, минимум отходов при распиле.
Можно прибить гвоздями, нет необходимости в дрели.

При использовании шурупов необходимо предварительно просверлить дрелью отверстия, иначе бруски могут лопнуть, с гвоздями такой проблемы нет.

Для одной фермы необходимо 830 сантиметров бруса или 3x300 см, которые распиливаем следующим образом:

70/60 см – 3 бруска (6 или 5 видеокарт);
50 см – 8 брусков;
40 см – 4 бруска;
30 см – 2 бруска.

2. АЛЮМИНИЕВЫЙ УГОЛОК

Более сложный в обработке, так как необходим соответствующий инструмент, сверла по металлу, болты или заклепки.

Преимущества:

Пожаробезопасный
Дешевый материал
Средняя стоимость всех материалов в конструкции обходится ~ 10$

Недостатки:

Более сложный в обработке материал, сложнее распиливать
Высокий уровень шума при распиле и сверлении
Необходим соответствующий инструмент, сверла по металлу, болты или заклепки

3. ЛИСТ ФАНЕРЫ 16/18 ММ

Можно использовать обычную или ламинированную для эстетики, зависит от вашего бюджета и доступности материалов. Подойдут листы толщиной 16 или 18 мм.

Для подобной фермы уже необходима дрель, чтобы крепить все шурупами.

Недостатки:

Сложный в обработке материал
Необходим соответствующий автоматический инструмент: дрель, пила
Высокая стоимость, так как материал продается большими листами
Много отходов

Каркас для каждой отдельно взятой фермы изготавливается исходя из ваших предпочтений, мастерства и наличия инструмента. В случае, если нет возможности или желания собрать каркас самому, то можно заказать готовое решение в интернете, стоимость каркаса из деревянного бруса, составляет порядка 30$, или обратиться в вашем городе к мастеру, который соберет вам каркас по вашим чертежам из нужных вам материалов.

СБОРКА И ПОДКЛЮЧЕНИЕ ОБОРУДОВАНИЯ

ПРОВЕРКА БЛОКА ПИТАНИЯ

Перед подключением блока питания его желательно проверить. Для этого нам понадобится Power Supply Tester, который проверяет все необходимые линии, разъемы и кабеля. А также отвод статичного электричества.

Power Supply Tester

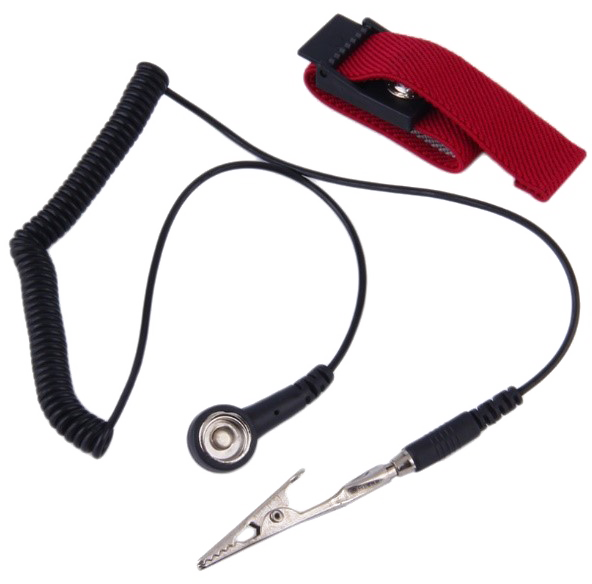

Anti-Static Adjustable Wrist Strap

Красный браслет одевается за запястье, а зажим подключается к чему-то металлическому.

Проверяем блок питания, поэтапно подключая и отключая все разъёмы блока питания, а также проверяем все кабеля блока питания;

УСТАНОВКА КОМПОНЕНТОВ

Устанавливаем материнскую плату на латунные или нейлоновые стойки.
Устанавливаем процессор в сокет материнской платы. При установке процессора следует руководствоваться порядком действий, указанным в инструкции от материнской платы. После установки процессора, протрите крышку спиртовой салфеткой, обезжирив поверхность;

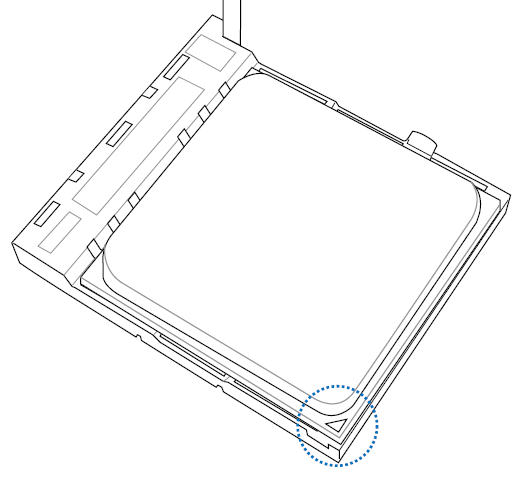

ВАЖНО! Самое главное при установке процессора – это правильно совместить ключи процессора и сокета материнской платы, иначе есть риск погнуть ножки чипа и после этого можно выкидывать материнскую плату.

Наносим термопасту, равномерным тонким слоем по всей крышке процессора, воспользуйтесь любой пластиковой картой для удобства размазывания;
Устанавливаем процессорный кулер, руководствуемся порядком действий, указанных в инструкции к материнской плате;

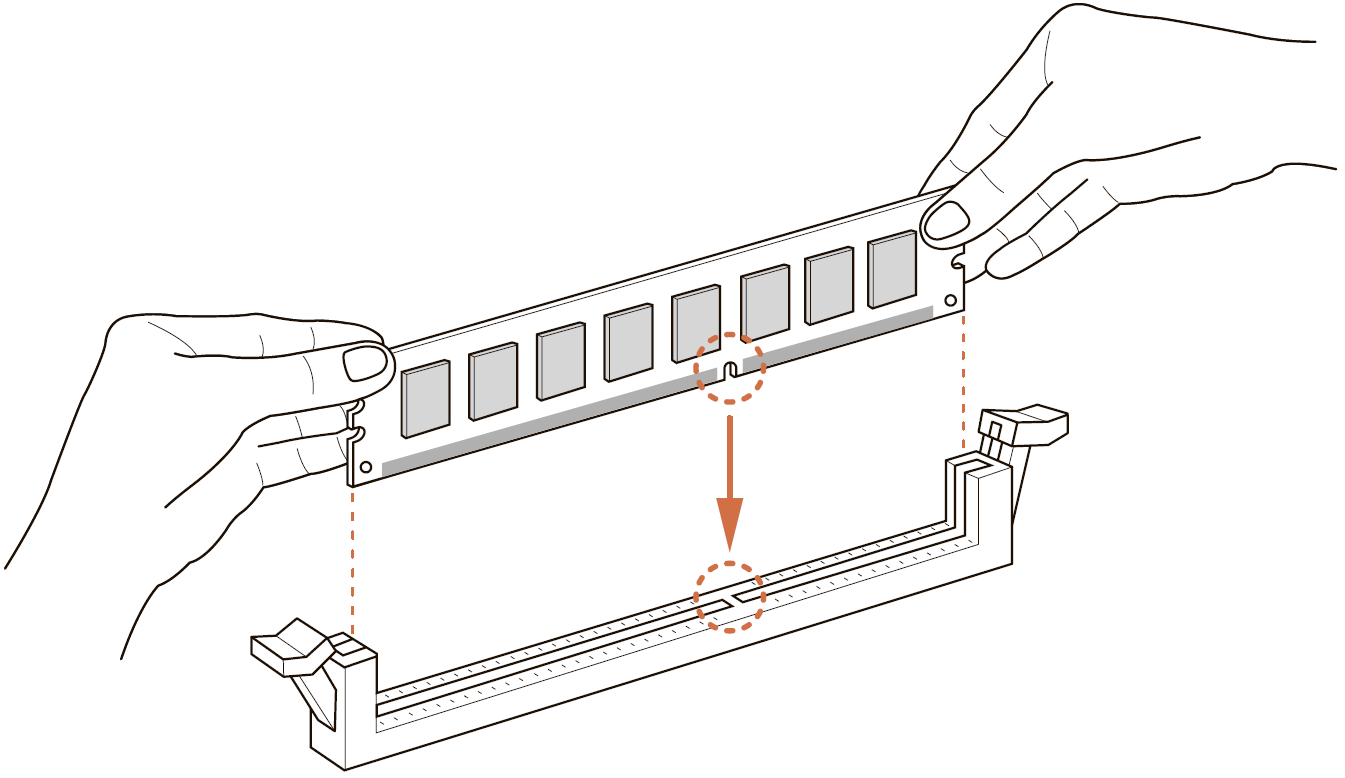

Устанавливаем оперативную память в ближний к процессору разъем;

Подключаем питание процессора в разъем 4 или 8pin;
Подключаем питание процессорного кулера в разъём CPU_FAN1;
Подключаем питание материнской платы в разъём ATXPWR1;
Подключаем SATA разъёмы для устройства хранения;
Подключаем одну видеокарту в разъём PCI Express 3.0;
Подключаем внешнее питание к видеокарте в разъём видеокарты;

На текущем этапе, нам необходимо установить операционную систему и получить результаты тестирования видеокарт;

После того, как мы получили все необходимые характеристики каждой видеокарты, прошили, разогнали и снизили энергопотребление, мы приступаем к установке.

Подключаем райзера и начинаем установку видеокарт. Я рекомендую подключать по одной видеокарте, таким образом вы сможете узнать какой из райзеров неисправен (если имеются неисправные). При подключении видеокарт, необходимо полностью выключать систему.

Устанавливайте видеокарты в порядке убывания рабочих температур, слева самые горячие, справа самые холодные, таким образом ваша ферма будет сбалансирована по рабочим температурам. Помните, что в зависимости от качества кристала, разброс температур может достигать 10 градусов и выше.

Вы можете подключать все карты одновременно и даже без проблем установить систему, но я рекомендую протестировать каждую видеокарту в отдельности и подписать её порядковый номер, чтобы знать характеристики видекарт.

----------------------
